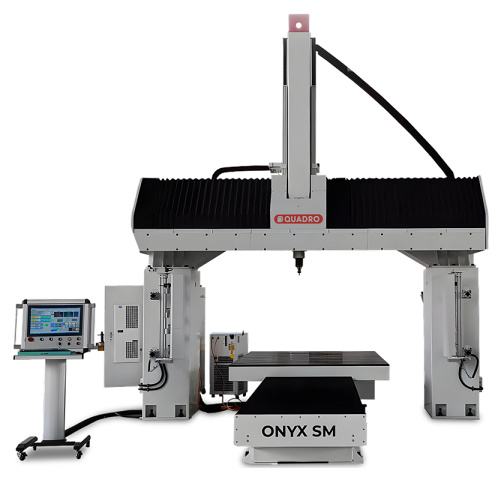

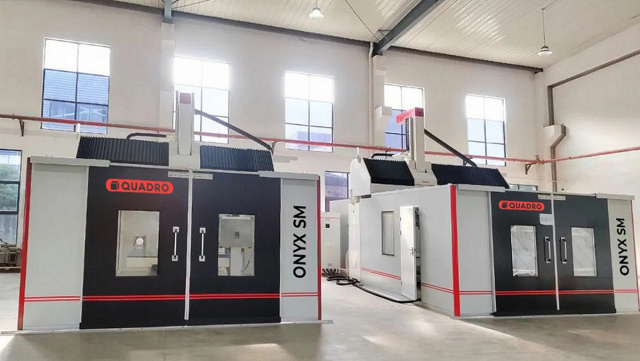

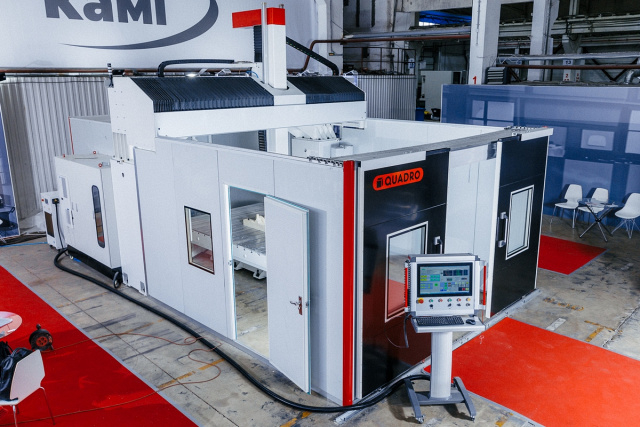

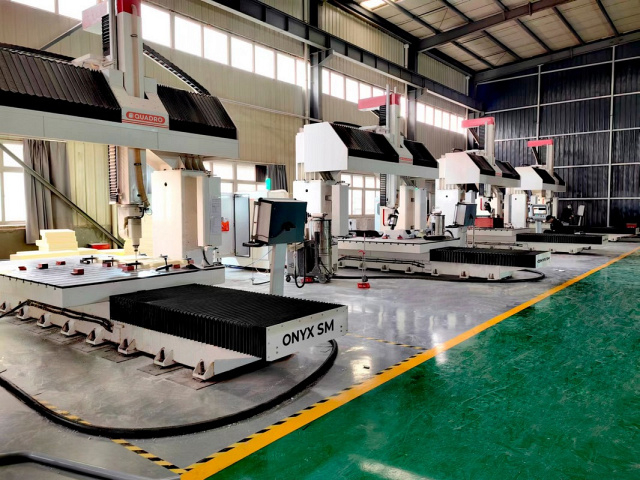

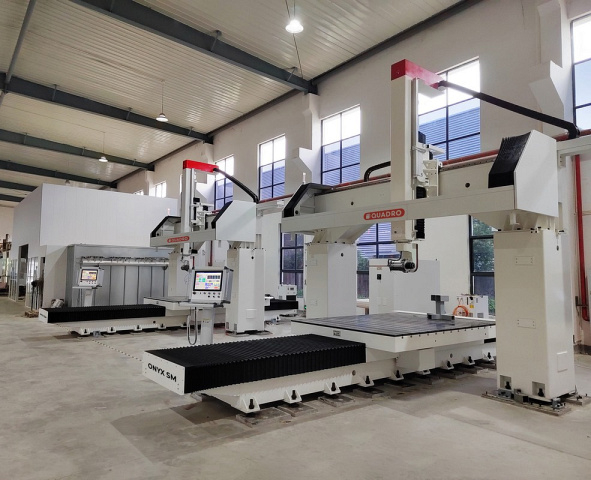

Пятиосевой обрабатывающий центр с ЧПУ QUADRO ONYX SM

Код товара: 102703

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Обрабатывающие центры QUADRO разработаны в соответствии с конкретными технологическими требованиями, обрабатываемыми материалами клиентов и предназначены для изготовления изделий сложной геометрической формы. Одновременная интерполяция в пяти осях позволяет изготавливать такие детали за одну установку, что не может быть реализовано на 3-осевых станках. Возможность поворота фрезерной головки в двух плоскостях позволяет обрабатывать высокие заготовки без необходимости их обработки и склейки по слоям, что повышает точность конечного изделия, а также значительно ускоряет процесс производства.

ONYX SM предназначен для обработки современных материалов, которые нельзя обрабатывать на металлообрабатывающих или неспециализированных ЧПУ станках, а так же более классических материалов.

QUADRO ONYX SM применяется на модельных производствах по изготовлению мастер-моделей и форм для последующей заливки, прототипов деталей в авиа-, жд, судо- и автомобилестроении, а также сложных 3D-форм для последующей выкладки препрегов. На оборудовании выполняется обрезка изделий по контуру и формирование посадочных отверстий для придания деталям конечного вида.

Получаемые изделия

Обрабатываемые материалы

модельные пластики
дельта-древесина
кевлар
на основе углерода, при обработке выделяется токопроводящая пыль
на основе стекловолокна, при обработке выделяется абразивная пыль
сотовые материалы
фанера
дерево любых пород, а также любые другие материалы на их основе
пенопласт, полимеры, пенополистирол, акрил и другие подобные материалы

Преимущества QUADRO ONYX SM

Доступна система ЧПУ Siemens ONE
Большая зона обработки в 5 осях
Мощный шпиндель Hiteco
Грузоподъёмность стола 1500 кг

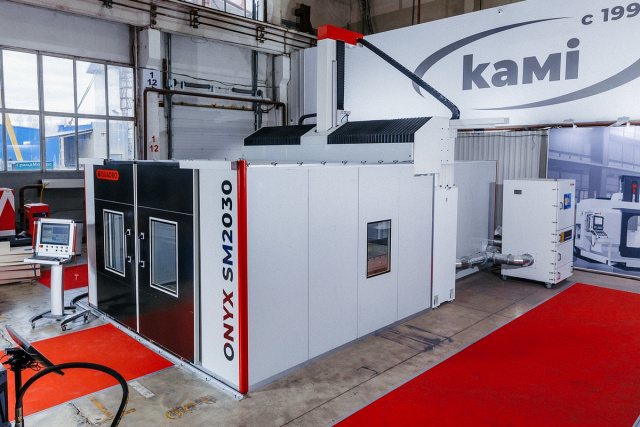

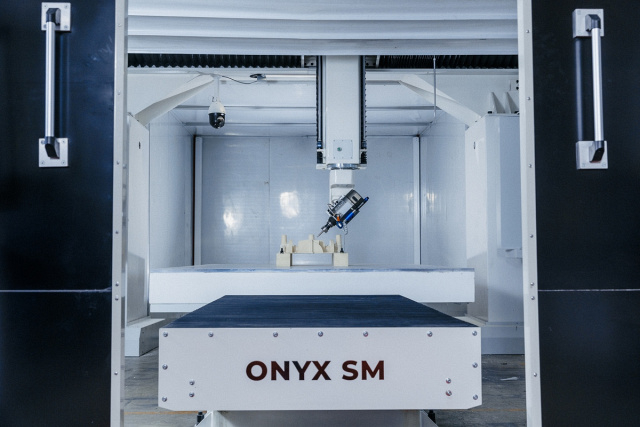

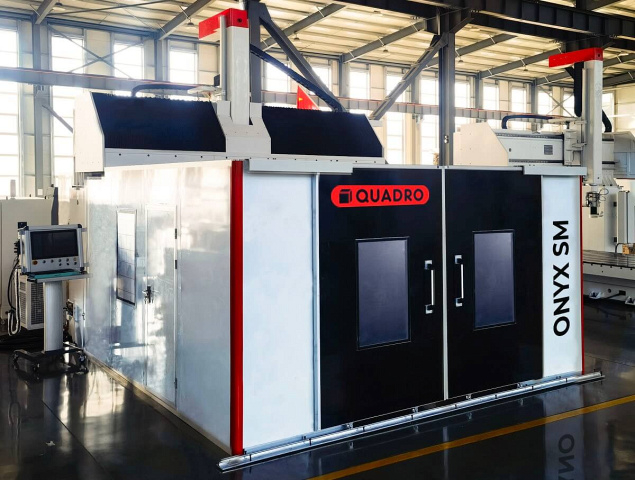

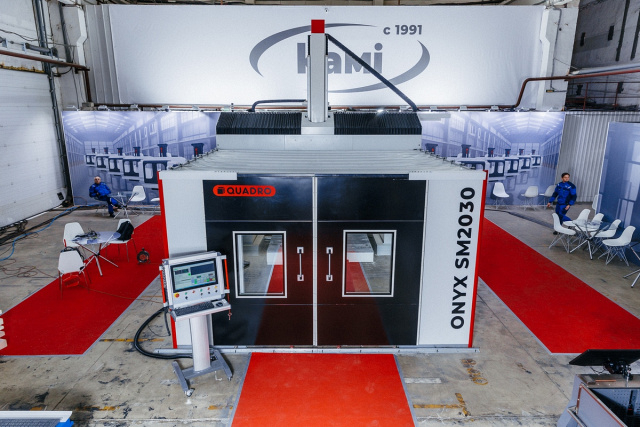

Полностью закрытая рабочая зона для обеспечения норм безопасности

Конструктивные особенности QUADRO ONYX SM

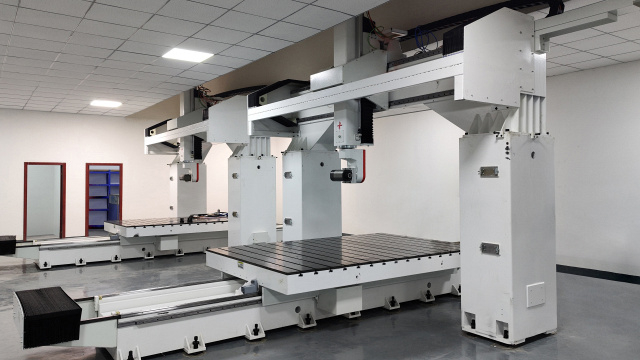

	Конструкция Все обрабатывающие центры Quadro, включая модель ONYX SM, гарантируют структурную прочность станин и всех конструктивных элементов, благодаря первоначальному анализу Методом конечных элементов (МКЭ, FEM — Finite element method) и расчету большей нагрузки от реально заявленной – это гарантирует повышенный срок эксплуатации оборудования и его геометрическую точность при любых нагрузках, а также отсутствие провисания портала даже при использовании массивного инструмента и на режимах фрезерования с большим съемом материала при высоких рабочих подачах.Станина изготавливается из толстостенного металла с большим количеством внутренних ребер жесткости, сваренных непрерывным швом по всей длине сопрягаемых частей — это обеспечивает наибольшую жесткость станины и долголетнюю эксплуатацию без изменения ее геометрии.Для снятия напряжения металла после сварки, станина и все конструктивные элементы в обязательном порядке проходят операция термоотпуска в специальных печах, в которых они равномерно нагреваются до заданной температуры и остывают в естественных условиях.Благодаря трудоемкому и очень важному процессу получают равновесную структуру металла, снятие внутренних напряжений и требуемый комплекс эксплуатационных свойств стали.
	Системы ЧПУ Обрабатывающие центры ONYX SM2030 оснащаются полностью цифровой и русифицированной системой числового программного управления от итальянского производителя, компании OSAI модели OPEN Key.Данная модель ЧПУ в отличие от стартовой OPEN Smart обладает большей производительностью и ускоренными процессами обработки блоков управляющих программ с минимальным временем в 1 миллисекунду. Это одна из самых доступных и надежных систем управления. Она успешно эксплуатируется на пятиосевом оборудовании ведущих европейских производителей. Широкие возможности и интуитивно понятный графический интерфейс на русском языке обеспечивают высокую производительность и легкость в управлении.Система ЧПУ OSAI широко распространена на территории России и устанавливается на трех-, четырех- и пятиосевых обрабатывающих центрах. Благодаря такой системе управления значительно упрощается вопрос подбора операторов и их обучения.Система ЧПУ Osai может быть заменена на цифровую систему ЧПУ Syntec.В отличие от OSAI, ее интерфейс более промышленный и выполнен в виде таблиц, что характерно для систем ЧПУ в металлообработке.Особенность обрабатывающих центров QUADRO— возможность поставки оборудования с ЧПУ Siemens современного поколения модели ONE.

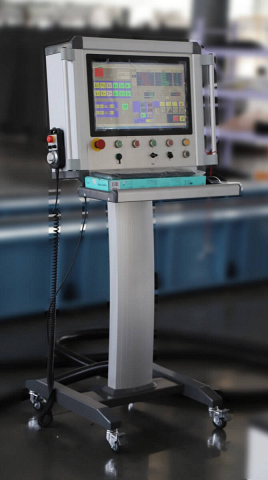

	Мобильная стойка управления, интерфейс оператора и ручной пульт управления Мобильная стойка оператора позволяет разместить пульт управления в удобном месте (рабочий стол, портал, непосредственная близость к зоне резания), где для оператора будет наиболее удобная позиция контролирования работы оборудования — это позволит одновременно контролировать показатели системы ЧПУ и фактическую работу станка, что крайне необходимо и удобно при наладке новых программ или сервисном обслуживании.21-дюймовый цветной ЖК-дисплей обеспечивает четкое отображение процесса работы системы ЧПУ и выполняемой программы в реальном времени. Интуитивно понятный и адаптированныйинтерфейс управления на русском языкеделает управление обрабатывающим центром простым и удобным, а также позволяет подготовить новых операторов в короткий срок.Для еще более удобной отладки самых сложных программ используется дистанционный ручной пульт управления, который может контролировать перемещение осей и управлять скоростью подачи обработки через потенциометр. Пульт позволяет в ручном режиме выполнять код управляющей программы или реализовать точное движение и позиционирование каждой оси с дискретностью шага до 0,001 мм.Для экстренных ситуаций мобильная стойка и ручной пульт оснащены кнопкой аварийной остановки.

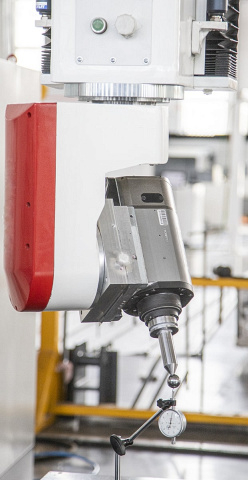

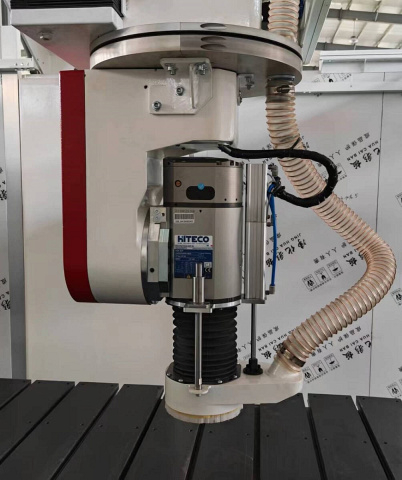

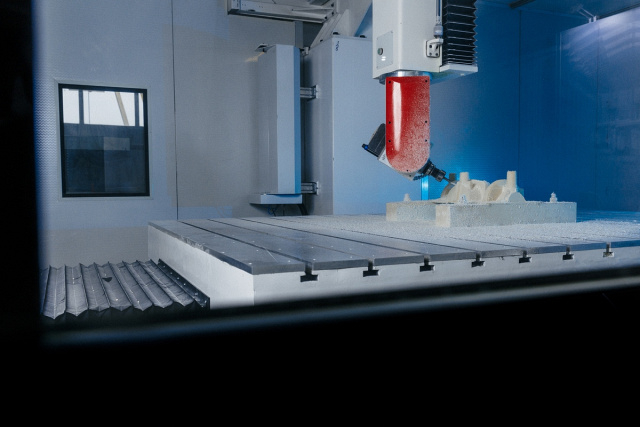

	Фрезерная головка QUADRO и шпиндель HITECO Конструкция 2-осевой фрезерной головки разработана собственным научно-исследовательским отделом, многочисленно испытана в рамках действующих производств и доведена до максимальных точностных показателей работы. Технология производства фрезерной головки запатентована в соответствии с международными требованиями.Мощный 15 кВт (S1) и высокооборотистый (24 000 об/мин) шпиндель от итальянской компании Hiteco PX-2 15/12 24идеально подходит для обработки современных композитных материалов, модельных пластиков, производных из дерева и т.п. Крутящего момента в 17 Нм достаточно для работы с тяжелым инструментом большого диаметра или длины, а также возможности фрезерования с большими съемами на высокой скорости подачи.Инструментальный патрон HSK-63F обеспечивает надёжную фиксацию инструмента и автоматическую смену.Опциональноможно установить шпиндель мощностью S6: 20 или 22,3 кВт с инструментальным патроном HSK-63A с функцией нарезания резьбы. Также доступны специальные шпиндели с максимальной скоростью вращения 36 000/40 000 об/мин.Опция: шпиндель 22,3 кВт HITECO PX-2 20/10 24 63A NC ES / HSK-63A
	Обдув и охлаждение инструмента В базовой комплектации инструмент обдувается сжатым воздухом.Для повышения срока службы дорогостоящего инструмента и получения более качественных поверхностей готовых деталей при обработке сплавов в зону резания может подаваться масляный туман.Из-за особенностей структуры материалов на основе углерода или стекловолокна не допускается обработка маслами или жидкостями. Чтобы предотвратить износ из-за повышенного нагрева инструмента возможно использовать обдув холодным воздухом.Опция: холодный воздух, масляный туман, MQL, MQL + холодный воздух.
	Датчик автоматической калибровки инструмента В базовой комплектации все обрабатывающие центры QUADRO оснащены датчиком калибровки длинны инструмента, который в автоматическом режиме заносит коррекцию на длину в таблицу инструмента, а система ЧПУ принимает и учитывает реальное значение длины инструмента, корректируя движения по всем осям в автоматическом режиме.Для реализации наиболее точных задач, а также использования инструмента после заточки, требуется дополнительная калибровка диаметра инструмента, которая может быть реализована хорошо известным датчиком Renishaw TS-27R. Датчик позволяет с высокой точность определить диаметр инструмента, внести автоматическую корректировку в таблицу инструмента и применить новое значение при обработке деталей.Опция: Renishaw TS-27R – Датчик калибровки длины и диаметра инструмента.

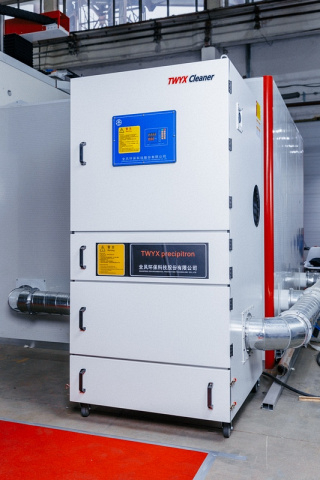

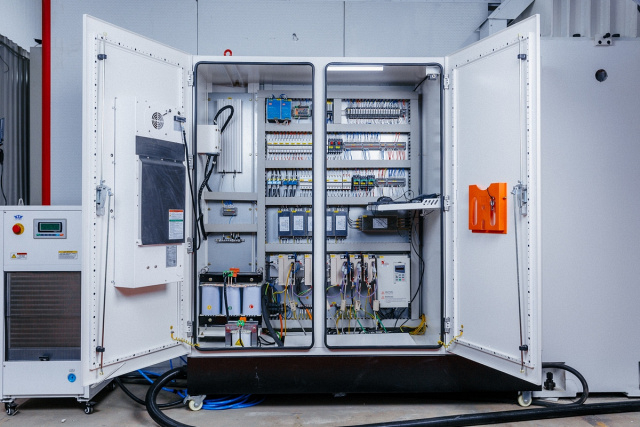

	Пылезащищенный электрошкаф При работе на пятиосевых центрах важно обеспечить качественное пылеудаление, чтобы защитить подвижные элементы конструкции от износа, сохранить точность обработки и избежать короткого замыкания, которое может случиться при попадании токопроводящей углеродистой пыли в электрокомпоненты.На заводе QUADRO разработаны специальные решения для защиты оборудования.В базовой комплектации электрошкаф поставляется с пыле- и влагозащищенностью класса IP55, оснащен промышленным кондиционером. система кондиционирования помогает избежать ошибок системы ЧПУ связанных с перегревом электрокомпонентов, а также избежать попадания запылённого воздуха из цеха.
	Аспирационный кожух на шпинделе Мы разработали специальный аспирационный кожух, который располагается непосредственно на шпинделе и имеет три положения – это позволяет максимально удалять пыль и стружку непосредственно из зоны резания, а благодаря нескольким положениям, не мешать при обработке изделия даже самой сложной выпуклой или вогнутой формы.
	Гофрированная защита Линейные направляющие, подшипники, зубчатые рейки и ШВП защищены промышленными гофрированными шторками, которые предотвращают попадание стружки и пыли.ОпцииДля достижения максимальной пылезащищённости подвижных элементовпространство под сильфонами может быть укомплектовано системой подачи избыточного давления. Постоянный наддув сильфонов гарантированно препятствует попаданию воздуха с содержанием мелкодисперсной пыли из рабочей зоны станка.
	Линейные направляющие Линейные направляющие HIWIN (Тайвань) повышенного класса точности обеспечат прямолинейное движение осей X, Y, Z в течение длительного срока службы. Особое внимание уделено общей пылезащищённости обрабатывающего центра Quadro – монтажные отверстия в направляющих не только закрыты заглушками, но и вся их фронтальная поверхность закрыта специальными металлическими кожухами, что исключает скапливание пыли над монтажными заглушками и ее попадание в подшипник.Профильные линейные направляющие и подшипники, специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики грузоподъемности. Четырехточечный контакт каретки и рельса достигается четырьмя рядами шариков, обеспечивающих жесткость конструкции и способность воспринимать нагрузки во всех направлениях.
	Сервомоторы Высокая точность перемещения по всем осям обеспечивается сервосистемой с абсолютными энкодерами и обратной связью последний серии «Сигма-7» японской компании Yaskawa.Новейшая серия сервоприводов «Сигма-7» работает на запатентованной системе цифровой передачи данных Mechatrolink, которая позволяет защитить систему ЧПУ от возможных сбоев, связанных с электрическими наводками относительно устаревших дискретных систем.

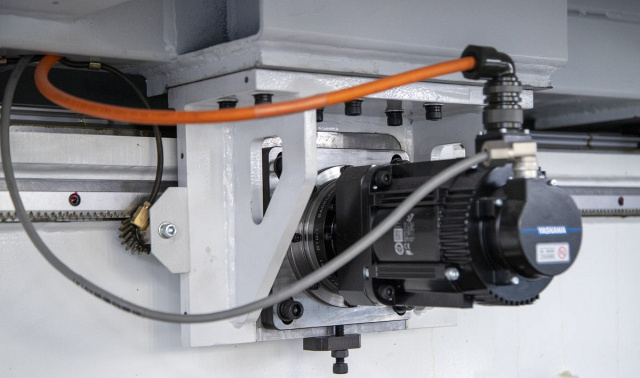

	Движение по осям X, Y Передача движения от сервомотора по осям X и Y на пару шестерня-рейка осуществляется через надежные планетарные редукторы. Комплектующие предоставлены тайваньским производителем APEX. Применяются в высокоточных станках. Редукторы повышают крутящий момент, а косой зуб шестерни и рейки увеличивает площадь зацепления, что необходимо для работы с большими съемами материала и повышения точности перемещения относительно устаревших ременных передач и прямозубых систем.
	Движение по оси Z Реализовано шарико-винтовой парой повышенного класса точности с прямой передачей к сервомотору через специальную соединительную муфту. Производитель комплектующих – TBI (Тайвань). Шариковая гайка с предварительным натягом шариков исключает возможный люфт при смене направления, а дополнительные пылезащитные сальники повышают срок службы системы.Благодаря системе балансировки и разгрузки оси Z в виде пневматических цилиндров расположенных с двух сторон ползуна, нагрузка на ШВП минимизирована и движение всегда находится в равновесном состоянии. Так исключаются перегрузки сервомотора и существенно снижается износ ШВП.

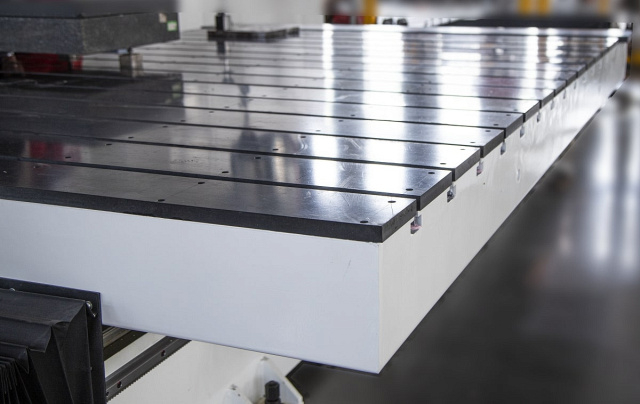

	Рабочий стол Стальной рабочий стол повышенной грузоподъемности в 1500 кг — цельносварная стальная конструкция.Стальные Т-пазы в отличие от Т-пазов в алюминиевом профиле обеспечивают надежную фиксацию деталей и оснастки на протяжении всей службы обрабатывающего центра QUADRO ONYX SM.В базовой комплектации рабочий стол покрыт накладками из полиэтилена низкого давления, которые легко калибруются в плоскость движения осей станка при выполнении заказов повышенной точности и легко заменяются при износе.При производственной необходимости накладки можно заменить на алюминиевые высотой 25 мм и повышенным ресурсом эксплуатации.Для особых задач обрабатывающий центр может быть укомплектован вакуумным столом или пневматической рейкой (вакуум/высокое давление) с быстросъёмными разъемами для подключения оснастки крепления деталей.
	Электрокомпоненты Для обеспечения бесперебойной работы на протяжении длительного срока службы используются только высококачественные и надежные электрокомпоненты Schneider Electric (Франция) и эквивалентные им. А также сверхгибкие кабели, специально разработанные для применения в современных станках с ЧПУ – IGUS (Германия). Вся электропроводка и периферийные пневмо- и гидролинии проложены в специальных закрытых кабель-каналах с распределением линий по отдельным секциям – это предотвращает перетирание кабелей и трубок друг об друга и продлевает общий срок эксплуатации обрабатывающих центров Quadro.
	Автоматическая смазка Для облегчения технического обслуживания и продления срока службы обрабатывающие центры Quadro оснащены системой автоматической смазки подвижных элементов: линейные направляющие по всем осям, ШВП и реечные передачи.Система ЧПУ в автоматическом режиме контролирует минимальный уровень смазки. Когда понадобится дозаправка при достижении минимального уровня в расширительном баке — придет оповещение от системы.
	Приемосдаточные испытания обрабатывающих центров QUADRO Приемка по протоколу геометрической точности и изготовление штатной тестовой детали — ключевой этап изготовления обрабатывающих центров на заводе Quadro и важная часть процесса монтажа оборудования у конечного пользователя.Протокол проверки обрабатывающих центров Quadro составлен на основании международного стандарта методов измерения ISO 30, а проверка показателей точности позиционирования осей проводится в соответствии с требованиями международного стандарта VDI/DGQ3441 с обязательным применением лазерного интерферометра Renishaw XL-80 или аналога.Специальный и дорогостоящий инструмент, необходимый для настройки и проверки геометрической точности оборудования, предоставляется сервисной службой.
	Гарантийное и постгарантийное обслуживание STANKI.RU полностью и самостоятельно обеспечивает гарантийное и послегарантийное обслуживание оборудования, а также поставку необходимых запчастей, расходных материалов, проводим дополнительный инструктаж персонала заказчика.

Комплектация QUADRO ONYX SM

	Упаковка Специальная упаковка для защиты при транспортировке автомобильным транспортом.
	Инсталляция и инструктаж Установка оборудования и ввод в эксплуатацию выполняется сертифицированными и прошедшими обучение специалистами поставщика.
	Инструктаж на русском языке Изучение основных рабочих узлов центра с демонстрацией их возможностей и характеристик.М-коды.Режимы работы центра и стойки ЧПУ.Демонстрация функциональных возможностей центра и опций, установленных на нем.Возможные ошибки и методы их устранения.Периодичность технического обслуживания и контроля. Методы контроля и точной регулировки.Техника безопасности и защитные устройства.Выбор и применение различных видов инструмента, работа с таблицей инструмента.

Модель ONYX SM
Type Пятиосевой обрабатывающий центр с чпу
