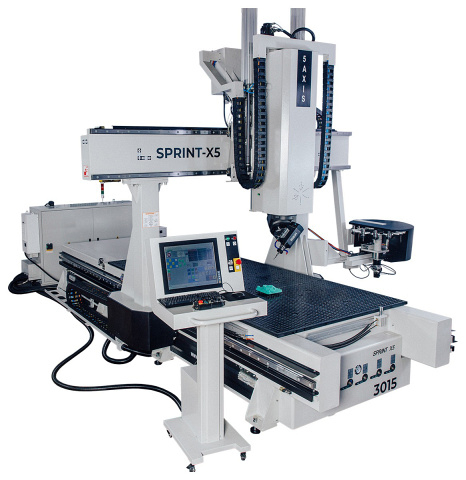

Пятиосевой обрабатывающий центр с ЧПУ QUADRO SPRINT X5

Код товара: 102597

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Центр предназначен для высокоточного изготовления деталей и заготовок, имеющих сложную конструкцию, не позволяющую изготовить их на каком-либо ином оборудовании с требуемым качеством и скоростью.

Пятиосевой обрабатывающий центр с ЧПУ SPRINT X5 применяется при изготовлении мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.

Виды обрабатываемых материалов

Композитные материалы (углепластик, стеклопластик), ABS-пластик, древесина любых пород, ДСП, ДВП, МДФ, фанера, «Dibond», «Alucobond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

Преимущества QUADRO SPRINT X5

Возможность изготовления станка длинной до 20 метров
Система ЧПУ OSAI с пятью интерполируемыми осями
Неподвижный стол позволяет обрабатывать заготовки большой массы
Высота обработки до 900 мм

Конструктивные особенности QUADRO SPRINT X5

	Цельносварная массивная стальная станина Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6 - 8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе.Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ.Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

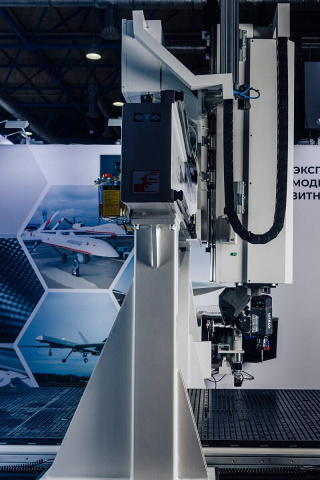

	Усиленная конструкция опор портала Портал установлен на опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

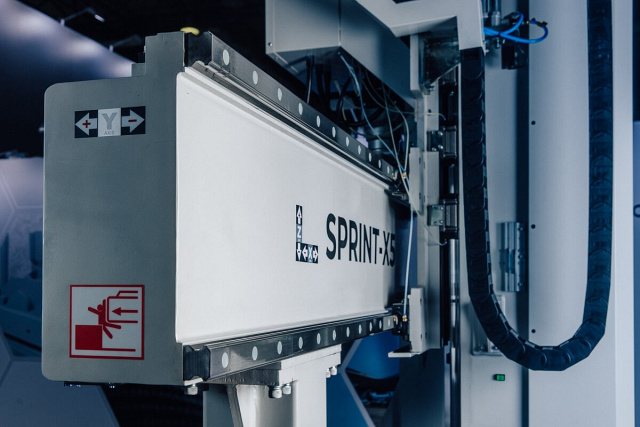

	Массивный стальной портал Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
	Система управления Osai open key (Италия) Одна из самых надежных систем управления. Интерфейс на русском языке. Успешно устанавливается и эксплуатируется, в том числе и на пятиосевом оборудовании ведущих мировых производителей, таких как: Bacci, CMS, PADE, GREDA, BELOTTI.Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

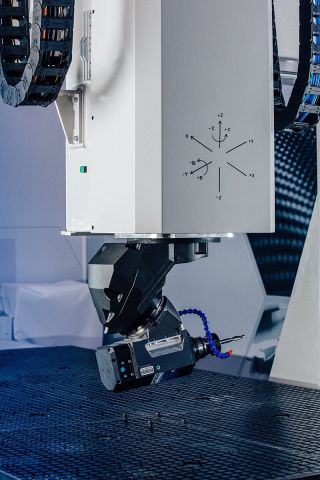

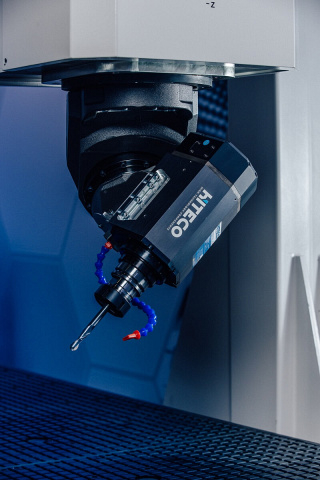

	Двухосевая голова Hiteco (Италия)
	Промышленный электрошпиндель 10 кВт - 24 000 об/мин Hiteco (Италия) Высокая частота вращения (24 000 об/мин) и мощность 10 кВт(S6) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством.Охлаждение двигателя жидкостное. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях.

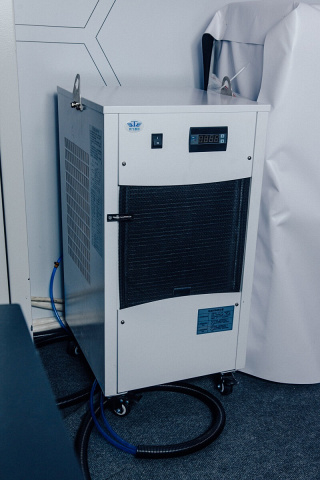

	Система жидкостного охлаждения шпинделя В целях поддержания оптимальных температур работы электрошпинделя установлена специальная система циркуляции охлаждающей жидкости – чиллером. Устройство оснащено мощным насосом, а также радиатором, который принудительно обдувается вентилятором. Емкость с охлаждающей жидкостью герметично закрыта, что исключает попадание пыли и стружки в систему охлаждения.
	Частотный преобразователь фирмы Delta (Тайвань) Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

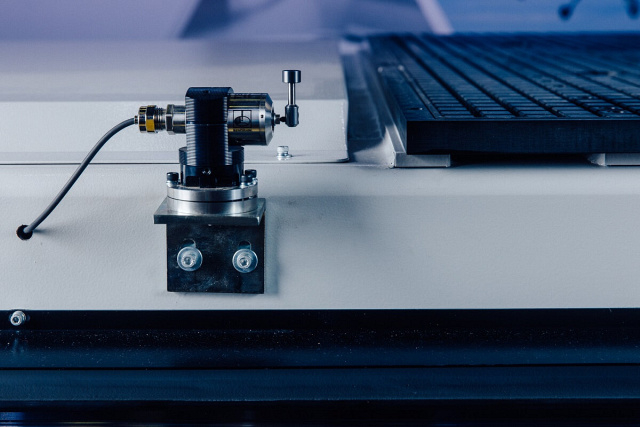

	Датчик автоматического измерения и калибровки длины инструмента Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет:высокой точности измерения длины инструмента;автоматизации расчета и ввода коррекции на инструмент;Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

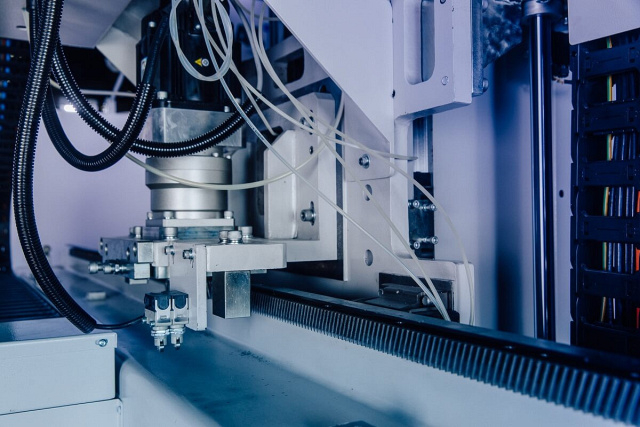

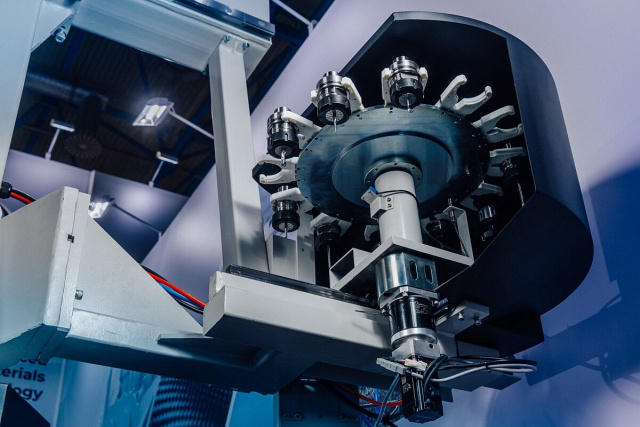

	Карусельный магазин автоматической смены инструмента Система автоматической смены инструмента с карусельным магазином на 12 патронов HSK 63 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER40 до 26 мм. Данная система смены инструмента имеет более специальную конструкцию, что обеспечивает высокую степень надежности. Серводвигатель гарантирует точность работы.

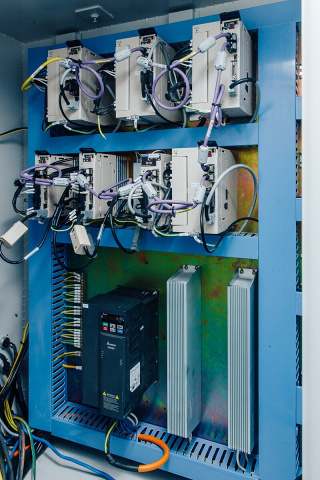

	Серводвигатели Yaskawa (Япония) Японские серводвигатели YASKAWA установленные на каждом узле для перемещения по осям X, Y, Z и магазине инструментов, обеспечивают высокоточное позиционирование шпинделя (до 0,001мм) в соответствии с заданной программой при высокой скорости перемещения до 45 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии, в том числе и на пяти осевом оборудовании.Специально предназначенные для европейских производителей оборудования с более высокими эксплуатационными требованиями. С цифровым подключением посредством промышленной CAN шины YASKAWA MECHATROLINK.
	Планетарные редукторы Shimpo-Nidec (Япония) по осям X, Y, Z Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;Получить гораздо более высокий КПД;Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

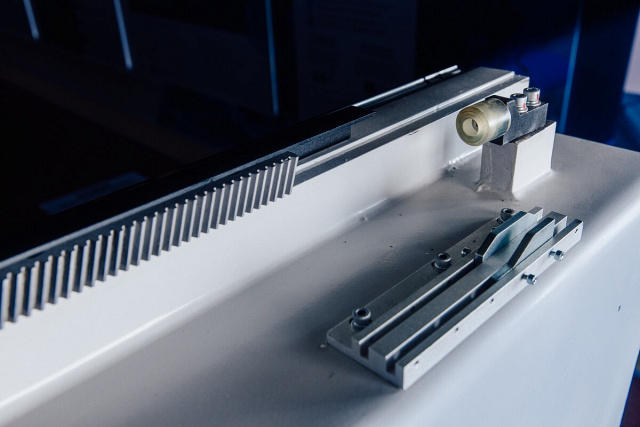

	Косозубые передачи шестерня - рейка по осям X-Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ завода QUADRO позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

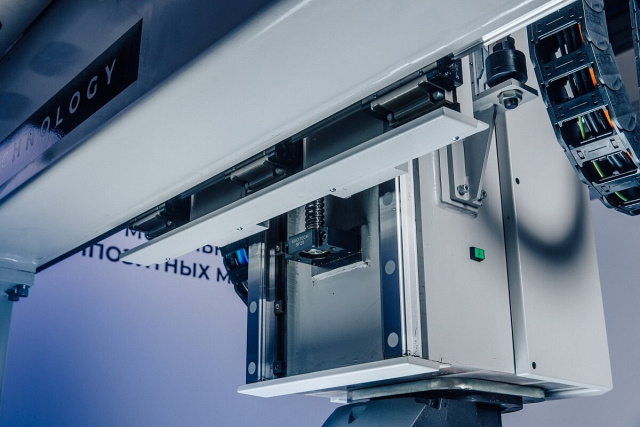

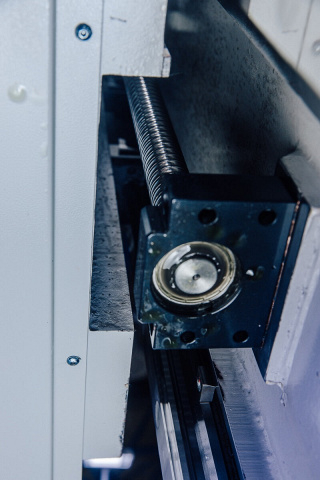

	Высокопрецизионная шарико-винтовая передача PMI (Тайвань) по оси Z За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

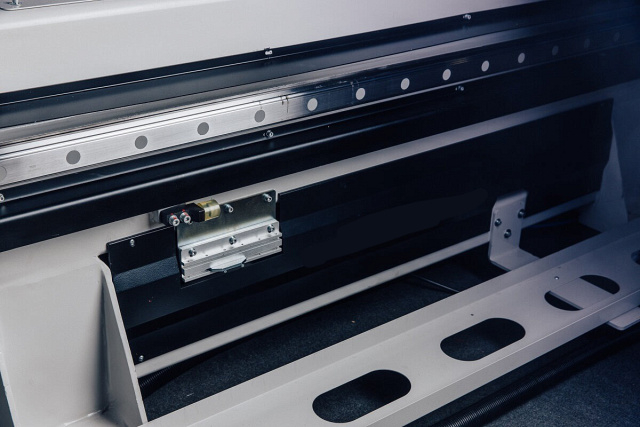

	Высокоточные линейные направляющие повышенной жесткости THK (Япония) За счет повышенной устойчивости и жесткости такие направляющие обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Станки завода QUADRO - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».
	Система картриджной смазки направляющих THK-Lacs (Япония) Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

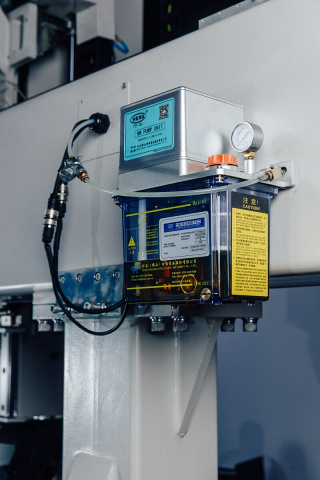

	Автоматическая цетрализованная станция смазки Смазка основных подшипников линейных направляющих и ШВП осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование смазочного материала.
	Комбинированный вакуумный стол с возможностью механической фиксации Рабочий стол станка изготовлен в виде синтеза вакуумного стола и алюминиевого стола с отверстиями для зажимной оснастки. Большой ход по оси «Z» позволяет использовать также и специальную оснастку, в том числе для крепления вакуумом (различные шаблоны и т.д.). Все это дает максимальную гибкость работы на станке.

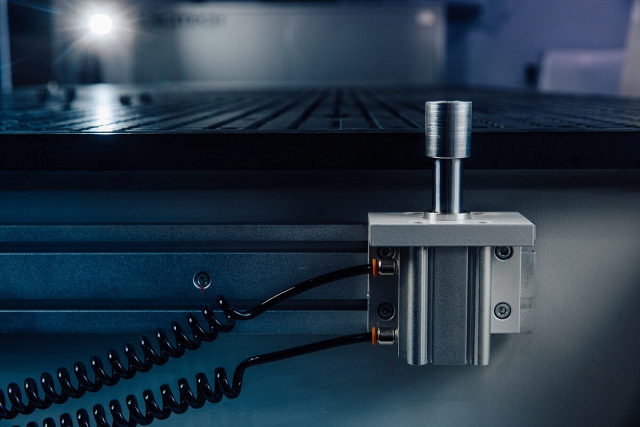

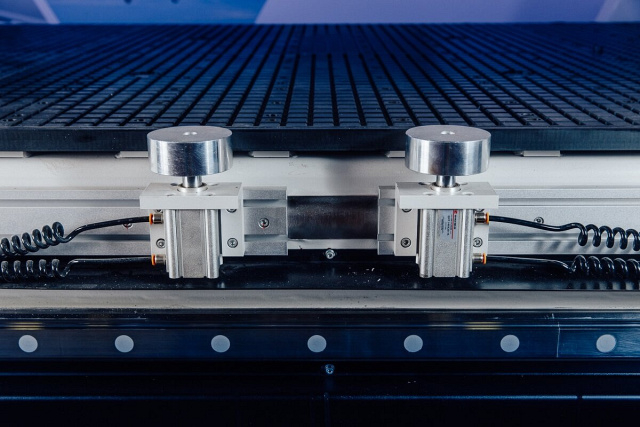

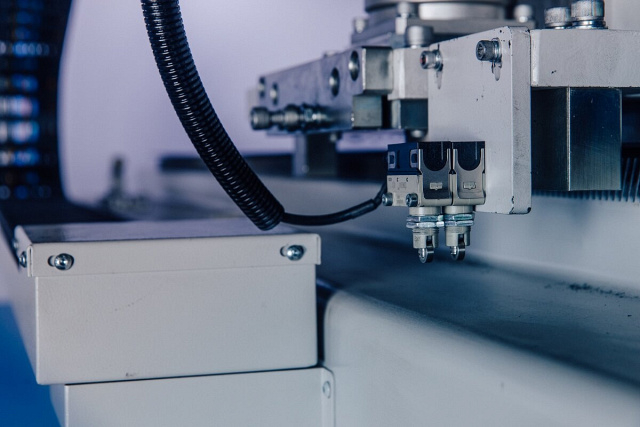

	Пневматические упоры для базирования заготовок Пневматические упоры для базирования заготовок позволяют значительно упростить работу оператора станка, т.к. данный процесс является достаточно трудоемким и многое зависит от оператора, на сколько точно он сможет установить заготовку на рабочую поверхность стола. Использование упоров позволяет повысить производительность на 5 - 15%. Упоры имеют возможность регулировки и работают от педали выдвигаясь только в необходимый момент и далее возвращаясь в исходное положение, не мешая работе шпинделя.

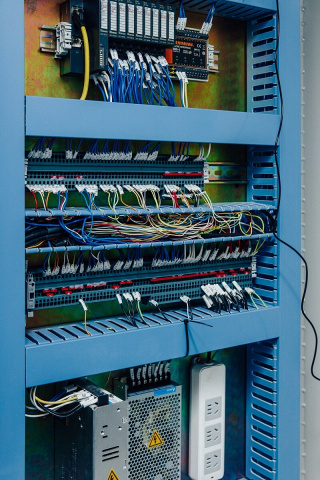

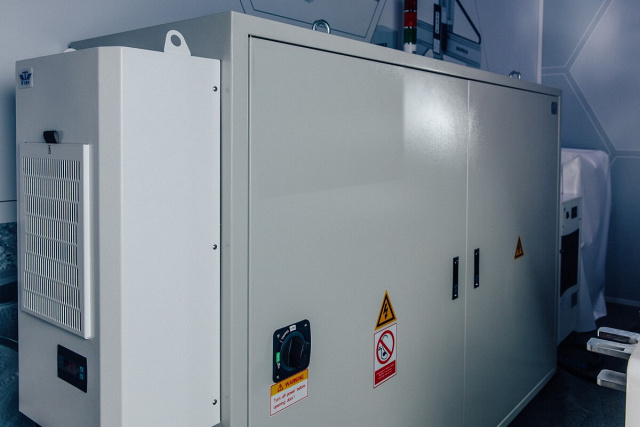

	Шкаф управления Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

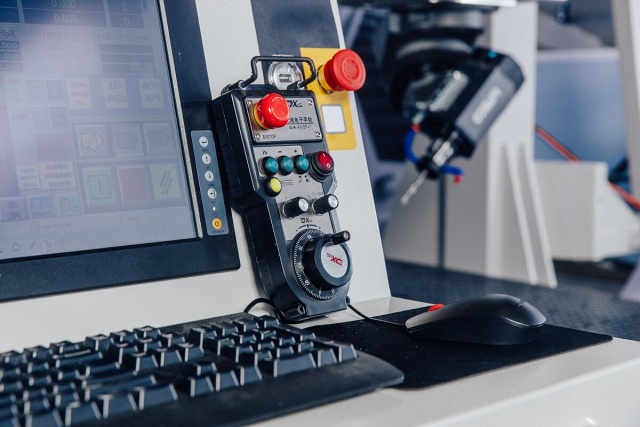

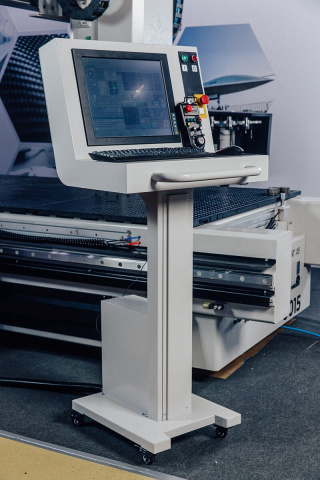

	Пульт управления Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	Система принудительного охлаждения стойки ЧПУ Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.
	Промышленные системы запуска Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования.
	Программируемые логические контроллеры (ПЛК) Omron (Япония) Компактные промышленные контроллеры «Omron» для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках завода QUADRO и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование.
	Электрокомпоненты стойки Schneider (Германия) Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric.
	Система отсоединяемых кабелей Для удобства внутрицехового перемещения и предотвращения обрыва линий все силовые кабели управления от шкафа управления к станку выполнены по системе быстросъемных разъемов.

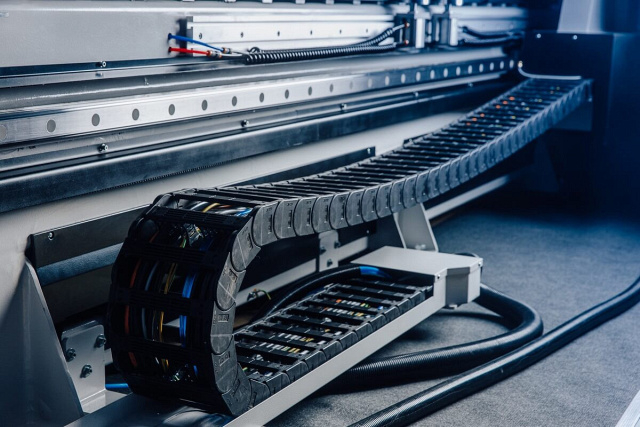

	Защитные кабелеукладчики Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.
	Система подготовки сжатого воздуха Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
	Кронштейн для фиксации инструментального патрона HSK63 Значительно увеличивают скорость и упрощают процесс замены инструмента в инструментальном патроне, снижая риски его повреждения и падения, а также недостаточного усилия затягивания инструмента в цанге.

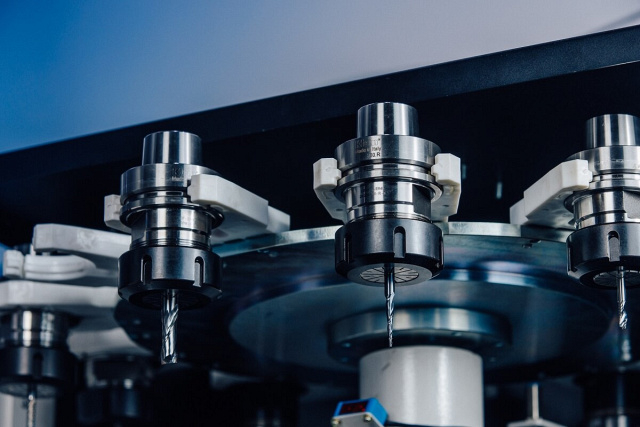

	Инструментальные патроны Инструментальные патроны HSK 63 (8 шт. в комплекте) под цанговый зажим ER40. Максимальный диаметр хвостовика инструмента до 26 мм.
	Ящик для инструмента (ЗИП) Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.
	Система удаленной диагностики (Teleservis) Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.
	Обязательные испытания в лаборатории контроля качества Завод-изготовитель гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей надежности оборудования и долгих лет стабильной работы. Обязательные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании RENISHAW.Если точность позиционирования станков с ЧПУ соответствует требованиям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории. На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фактической круговой траектории и сравнивать их с заданной в программе траекторией, то пользователь получил бы критерий оценки технического состояния станка. Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон. При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя. Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория. Полученные данные используются для расчета суммарных показателей точности позиционирования (округлости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97. Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.На данный момент оборудование завода QUADRO является единственным оборудованием с ЧПУ данного класса, при настройке и тестировании которого используется такое диагностическое оборудование.

Модель SPRINT X5
Type Пятиосевой обрабатывающий центр с чпу
