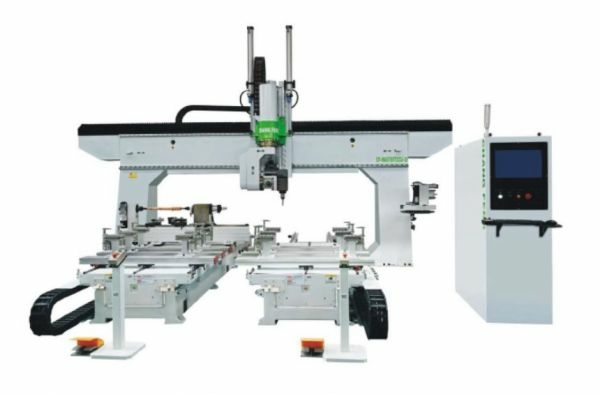

Пятиосевой портальный обрабатывающий центр CF-MASTER 2 CU 32
Артикул: pyatiosevoy-portalnyy-ots-cf-master-2-cu-32 Код товара: 104678
Пятиосевой портальный обрабатывающий центр CF-MASTER 3 CU 28 предназначен для фрезеровальных, гравировальных и сверлильных операций, обрезки изделий сложной геометрической формы в автоматическом режиме в мебельном производстве автомобилестроении, приборостроении, а так же в иных областях промышленности.
Широкий набор опциональных принадлежностей позволяет сформировать комплектацию для любого вида планируемых работ.
Корпус портала изготовлен с учётом динамических нагрузок. Внутренние рёбра жёсткости исключают появление вибраций. Технологический отжиг портала проводится при температуре 600° для обеспечения снятия внутренних напряжений возникающих после сваривания общей конструкции.
Единая конструкция станины на оба рабочих стола с фрезерована за один установ для монтажа линейных направляющих минимизирует погрешность плоскостности общего рабочего поля.
Пневмоцилиндры, компенсирующие вес оси Z, настроены на оптимальную работу в высокоскоростном режиме обрабатывающего центра в режиме 24/7
Пескоструйная обработка, обезжиривание поверхностей и дальнейшая покраска увеличивают антикоррозийную устойчивость металлических элементов.
Особенности станка
Особенности модели 2 CU 32

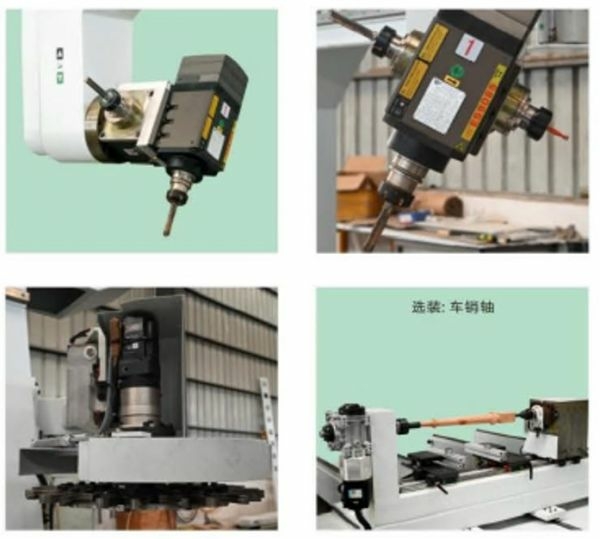

- Шпиндель
Шпиндель 12 кВт., АВТО смена
Шпиндель 7,4 кВт., ручная смена
- Магазин смены инструмента: 9 позиций
- Поворотная ось: 1 шт.
- Станина: раздельная
- Тип стола: траверсы + вакуумные опоры
- Столы 1400 мм / 2000 мм – 2шт
- Линейные перемещения
Ось X 4 200 мм
Ось Y 2 900 мм
Ось Z 1 000 мм
- Расстояние между колоннами: 3 770 мм
Технические характеристики станка
| Наименование | СF Master 2 CU 32 |
| Размер рабочего стола | 1400 мм / 2000 мм |
| Количество рабочих столов | 2 шт |
| Перемещение осей | Ось X 4 200 мм Ось Y 2 900 мм Ось Z 1 000 мм Ось С +- 400 ° Ось A ∞ а |
| Расстояние между двумя колоннами портала | 3 000 мм
|
| Расстояние между двумя колоннами портала | 3 770 мм |
| Скорость линейных перемещений | Max 60 м/ мин |
| Шпиндель
| Шпиндель 12 кВт., АВТО смена |
| Шпиндель 7,4 кВт., ручная смена
| |
| Линейные направляющие по осям X/Y/U/Z | Производитель HTPM |
| Сервоконтроллер | YASKAWA |
| Вакуумный насос | 5,5 kW х 2 шт |
| Пневмосистема | AIRTAC, Тайвань |
| Габаритный размер | 6400мм x 6000мм x 4000мм |
| Габариты шкафа управления | 1200 x 600 x 1800 мм |
| Общий вес | 8 500 кг |
