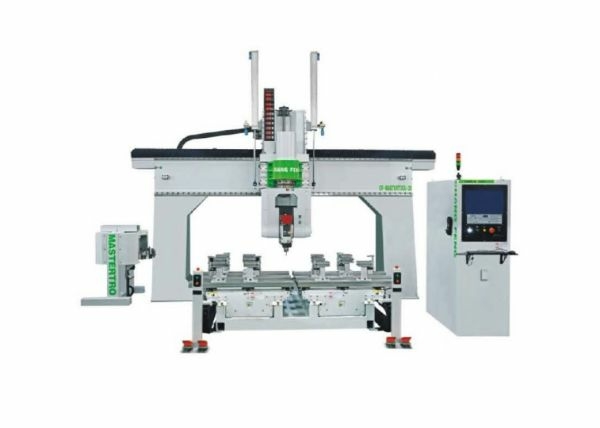

Пятиосевой портальный обрабатывающий центр CF-MASTER 3 CU 28

Код товара: 104676

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

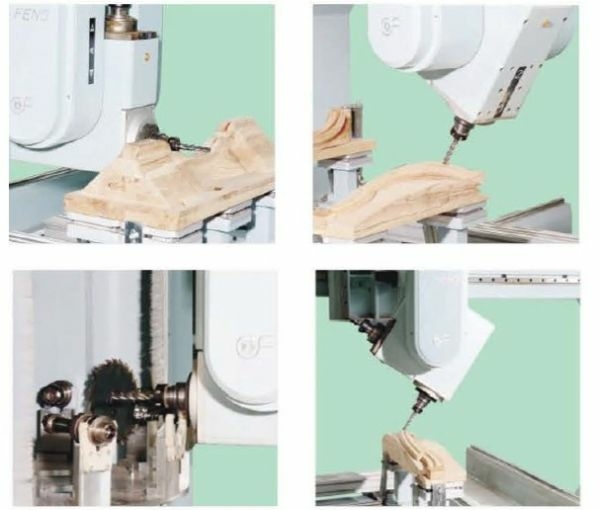

Пятиосевой портальный обрабатывающий центр CF-MASTER 3 CU 28 предназначен для фрезеровальных, гравировальных и сверлильных операций, обрезки изделий сложной геометрической формы в автоматическом режиме в мебельном производстве автомобилестроении, приборостроении, а так же в иных областях промышленности.

Широкий набор опциональных принадлежностей позволяет сформировать комплектацию для любого вида планируемых работ.

Корпус портала изготовлен с учётом динамических нагрузок. Внутренние рёбра жёсткости исключают появление вибраций. Технологический отжиг портала проводится при температуре 600° для обеспечения снятия внутренних напряжений возникающих после сваривания общей конструкции.

Единая конструкция станины на оба рабочих стола с фрезерована за один установ для монтажа линейных направляющих минимизирует погрешность плоскостности общего рабочего поля.

Пневмоцилиндры, компенсирующие вес оси Z, настроены на оптимальную работу в высокоскоростном режиме обрабатывающего центра в режиме 24/7

Пескоструйная обработка, обезжиривание поверхностей и дальнейшая покраска увеличивают антикоррозийную устойчивость металлических элементов.

Особенности станка

Особенности модели 3 CU 28

Шпиндель

Два шпинделя 9,5 кВт., ручная смена

Один шпиндель 12 кВт., АВТО смена
Магазин смены инструмента: 9 позиций
Станина: единая
Тип стола: траверсы + вакуумные опоры
Столы 1200 мм / 1500 мм – 2шт
Линейные перемещения

Ось X 3 600 мм

Ось Y 2 300 мм

Ось Z 1 000 мм
Расстояние между колоннами: 3 000 мм

Технические характеристики станка

Наименование	СF Master 3 CU 28
Размер рабочего стола	1200 мм / 1500 мм
Количество рабочих столов	2 шт
Перемещение осей	Ось X 3 600 мм Ось Y 2 300 мм Ось Z 1 000 мм Ось С +- 400 ° Ось A ∞ а
Расстояние между двумя колоннами портала	3 000 мм
Скорость линейных перемещений	Max 60 м/ мин
Шпиндель	Два шпинделя 9,5 кВт., ручная смена
Один шпиндель 12 кВт., АВТО смена
Магазин смены инструмента	9 позиций
Линейные направляющие по осям X/Y/U/Z	Производитель HTPM
Сервоконтроллер	YASKAWA
Вакуумный насос	5,5 kW х 2 шт
Пневмосистема	AIRTAC, Тайвань
Габаритный размер	5 400мм x 4 500мм x 3 800мм
Габариты шкафа управления	1200 x 600 x 1800 мм
Общий вес	6 500 кг

Масса, кг 6500
Модель CF-MASTER 3 CU 28
Type Пятиосевой портальный обрабатывающий центр
