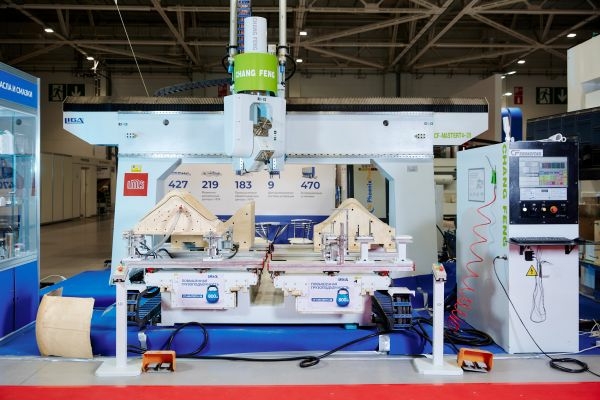

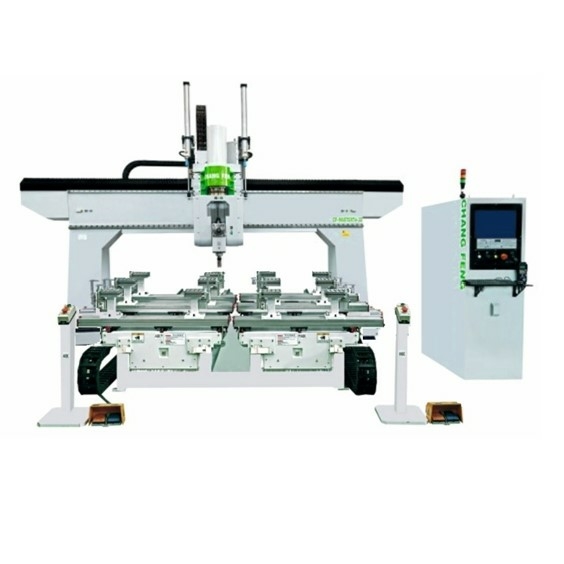

Пятиосевой портальный обрабатывающий центр CF-MASTER T4 28

0.0 (голосов 0)
Артикул: changfeng-cf-mastret4-28-5-ti-osevoy-obrabatyvayushchiy-tsentr-s-z-1000mm Код товара: 104677
Под заказ
0 ₽
Купить в 1 клик
Пятиосевой портальный обрабатывающий центр CF-MASTER T4 28
Пятиосевой портальный обрабатывающий центр CF-MASTER T4 28
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Liga (Китай)

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA

  • Больше 100 единиц оборудования в наличии.
  • Склад в Московской области (Лосино-Петровский)
  • Склад в Москве (Щелково)
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

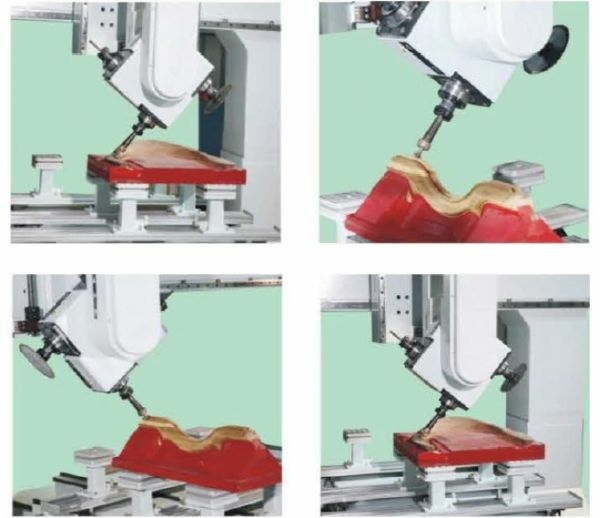

Пятиосевой портальный обрабатывающий центр CF-MASTER T4-28 предназначен для фрезеровальных, гравировальных и сверлильных операций, обрезки изделий сложной геометрической формы в автоматическом режиме в мебельном производстве автомобилестроении, приборостроении, а так же в иных областях промышленности.

Широкий набор опциональных принадлежностей позволяет сформировать комплектацию для любого вида планируемых работ.

Корпус портала изготовлен с учётом динамических нагрузок. Внутренние рёбра жёсткости исключают появление вибраций. Технологический отжиг портала проводится при температуре 600° для обеспечения снятия внутренних напряжений возникающих после сваривания общей конструкции.

Единая конструкция станины на оба рабочих стола с фрезерована за один установ для монтажа линейных направляющих минимизирует погрешность плоскостности общего рабочего поля.

Пневмоцилиндры, компенсирующие вес оси Z, настроены на оптимальную работу в высокоскоростном режиме обрабатывающего центра в режиме 24/7

Пескоструйная обработка, обезжиривание поверхностей и дальнейшая покраска увеличивают антикоррозийную устойчивость металлических элементов.

Числовая система управления OSAI обеспечивает высокую производительность сервоприводов YASKAVA при одновременной работе до 12 осей перемещения.

Особенности станка

Особенности модели T4-28
  • Шпиндель

    Четыре шпинделя 9,5 кВт., ручная смена

  • Станина: единая
  • Тип стола: траверсы + вакуумные опоры
  • Столы 1200 мм / 1500 мм – 2шт
  • Линейные перемещения

    Ось X 3 600 мм

    Ось Y 2 300 мм

    Ось Z 1 000 мм

  • Расстояние между колоннами: 3 000 мм

Конструктивные преимущества

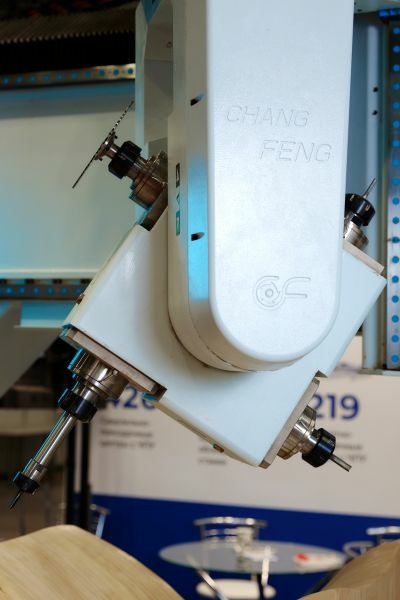

ШПИНДЕЛЬ

4 независимых электрических шпинделя

Скорость вращения до 18000 об / мин.

Программируемое включение системы охлаждения режущего инструмента.

Мощность двигателя с одним валом инструмента: 9 кВт × 4 ручная смена инструмента.

Цанга ER40.

ОБЛАСТЬ ОБРАБОТКИ

2 стола

Работа как в едином пространстве области обработки так и в маятниковом режиме двух столов

СИСТЕМА КОНТРОЛЯ ФИКСАЦИИ ЗАГОТОВОК ВАКУУМОМ

Постоянный контроль разряжения в области фиксации изделий

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Осуществляет смазку всех осей перемещения, что исключает преждевременный износ направляющих

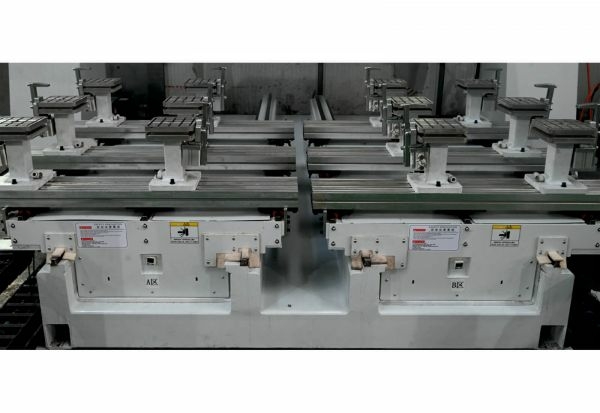

ФИКСАЦИЯ ЗАГОТОВОК

Вакуумным и пневмо-зажимом

6 траверс, 12 пневмо- зажимов

12 вакуумных присосок

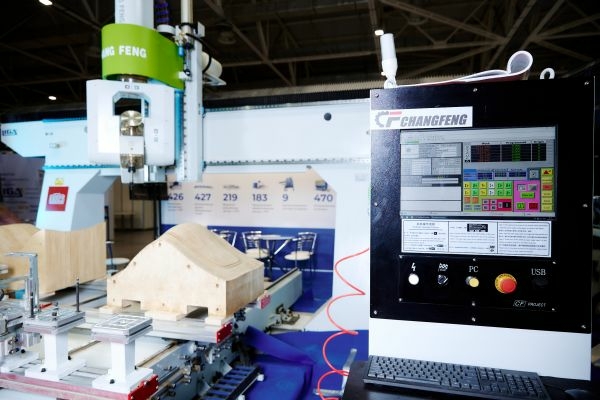

СИСТЕМА ЧПУ ОSAI

Усовершенствованные алгоритмы динамического управления для достижения максимальных результатов производительности.

Инновационные алгоритмы интерполяции сплайнов, которые могут быть запрограммированы в сочетании с OSAIcnc PREDICTIVE DYNAMICS, достигают передовых результатов с точки зрения времени цикла и точности.

СЕРВОКОНТРОЛЛЕР YASKAWA, ЯПОНИЯ

Высокоскоростной бесщеточный двигатель (не требует технического обслуживания) обладает чрезвычайно высокой эффективностью передачи и точностью.

ИНВЕРТОР

2 шт 11кВт

повышает эффективность и экономит энергию;

реализовано бесступенчатое регулирование скорости.

Технические характеристики станка

Наименование   СF Master T4 28
Размер рабочего стола 1200 мм / 1500 мм
Количество рабочих столов 2 шт
Перемещение осей Ось X  3 600 мм Ось Y  2 300 мм Ось Z  1 000 мм

Ось С +- 400 ° Ось A  ∞ а


Расстояние между двумя колоннами портала 3 000 мм


Скорость линейных перемещений Max 60 м/ мин
Шпиндель Четыре шпинделя 9,5 кВт., ручная смена
Линейные направляющие по осям X/Y/U/Z Производитель HTPM
Сервоконтроллер YASKAWA
Вакуумный насос 5,5 kW х 2 шт
Пневмосистема AIRTAC, Тайвань
Габаритный размер 4 500 мм x 4 000мм x 3 270 мм
Габариты шкафа управления 1200 x 600 x 1800 мм
Общий вес 7 000 кг
