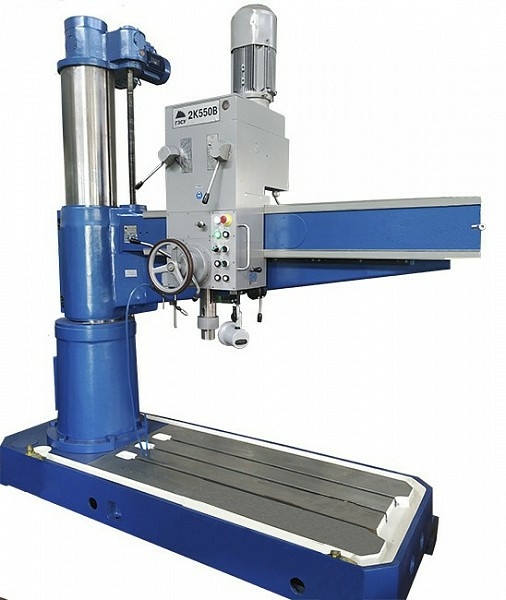

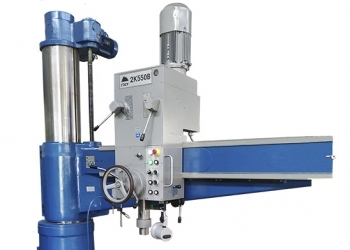

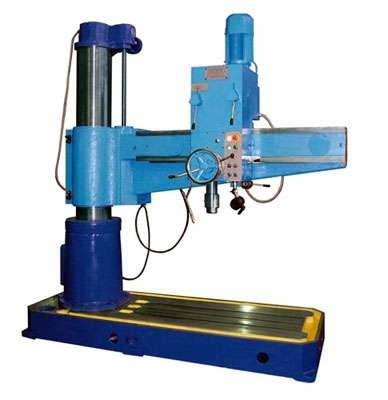

Радиально-сверлильный станок 2К550В

Радиально-сверлильный станок 2К550В предназначен для обработки отверстий, деталей из различных материалов в условиях единичного и мелкосерийного производства.

Применение дополнительных приспособлений и специального инструмента повышает его производительность и расширяет диапазон совершаемых операций (производить выточку внутренних канавок, вырезку круглых пластин из лист).

Выполняет следующие операции:

• сверление,
• рассверливание,
• зенкерование,
• развертывание,
• нарезание резьбы.

Особенности 2К550В

• простое и надежное исполнение механизмов коробки скоростей и подач;
• термообработанные направляющие рукава и колоны;
• автоматическое и ручное отключение подачи при достижении заданной глубины сверления;
• автоматическое и ручное включение реверса шпинделя при достижении заданной глубины резьбы;
• автоматический зажим рукава на колонне и колонны в цоколе;
• механизированное удаление инструмента из шпинделя.

Особенности конструкции 2К550В. Фундаментная плита выполнена в виде жесткой отливки, усиленной продольными и поперечными рёбрами. Вдоль рабочей поверхности плиты расположены Т-образные пазы для крепления стола, обрабатываемых изделий или специальных приспособлений. На плите укреплён цоколь, в котором установлена колонна. Колонна выполнена из стальной трубы и имеет закалённую, чисто обработанную поверхность, по которой перемещается рукав. Также в плите расположен резервуар для охлаждающей жидкости.

Сверлильная головка состоит из нескольких сборочных единиц, монтирующихся в общем корпусе головки. Размещена на направляющих рукава, по которым легко перемещается в радиальном направлении. Коробка скоростей расположена в верхней части сверлильной головки. Различные скорости обеспечиваются за счёт включения соответствующих подвижных вдоль оси валов зубчатых блоков. Аналог - станок 2А554

Технические характеристики 2К550В

Состав оборудования

1. основание 055.1000.000
2. колонна 055.2000.000
3. стол коробчатый 055.0000.010
4. шпиндель 055.5110.000
5. рукав 055.4000.000
6. сверлильная головка 055.5000.000
7. охлаждение 055.6000.000
8. электрооборудование 055.8000.000
9. блок приводов 055.3000.000

Эскизы плиты, шпинделя, стола

Эскиз пазов станка

Эскиз стола

Комплект поставки станка:

• Станок в сборе 1шт.
• Ключ для электрошкафа 2К52-1.89.10.000 - 1шт.
• Ключ для сливных пробок 007.2000.001 - 1шт.

Втулки ГОСТ 13598:

• 6100-0142 - 1шт.
• 6100-0144 - 1шт.
• 6100-0146 - 1шт.
• 6100-0147 - 1шт.

Клинья ГОСТ 3025:

• 7851-0012 - 1шт.
• 7851-0013 - 1шт.
• 7851-0014 - 1шт.

Дополнительная оснастка:

• Стол коробчатый 055.0000.010-01;
• Патрон сверлильный 6150-4029-03;
• Тиски 7200-0220-02;
• Патрон резьбонарезной 6162-4003-03 (М14 - М24)
• Патрон резьбонарезной 6162-4003-05 (М27 - М42)
• Комплект предохранительных головок для резьбонарезного патрона.

• Вылет шпинделя, мм 1600
• Модель 2К550В
• Type Радиально-сверлильный
