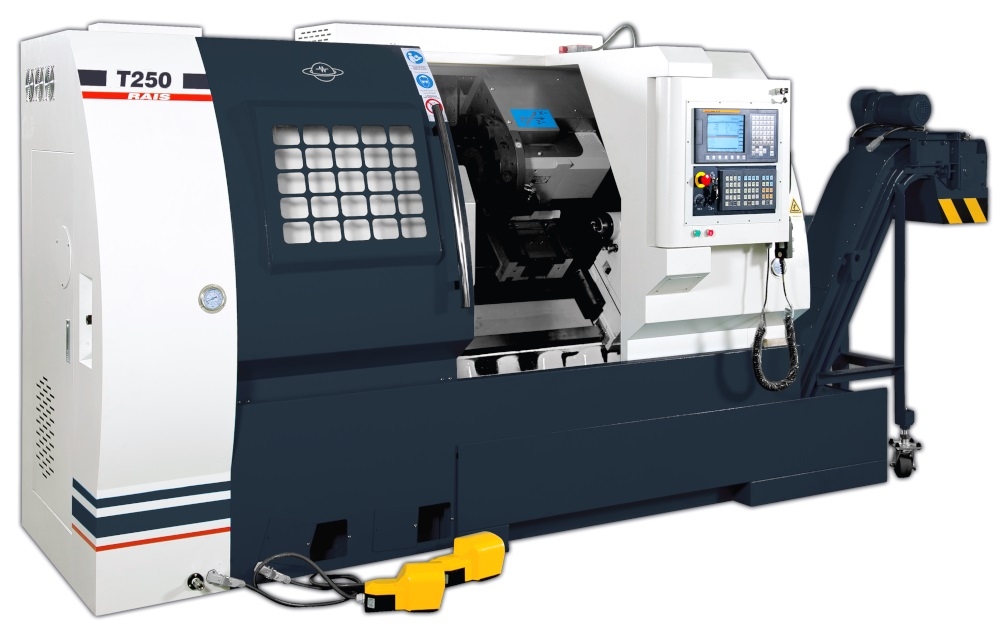

Токарный станок с ЧПУ Rais T250

Токарный станок с ЧПУ Rais T250

Описание товара

Токарный станок с ЧПУ Rais T250 представляет собой современное промышленное оборудование, предназначенное для точной обработки металлических деталей. Он обладает высокой производительностью и точностью, что делает его незаменимым инструментом для производства различных изделий.

Преимущества товара

• Высокая производительность и точность
• Простота управления благодаря ЧПУ
• Надежность и долговечность
• Широкие возможности по настройке и программированию

Особенности товара

• Мощный двигатель
• Жесткая конструкция для минимизации вибраций
• Интуитивно понятный интерфейс для оператора
• Возможность работы с различными материалами

Назначение товара

Токарный станок с ЧПУ Rais T250 предназначен для точной обработки металлических деталей различной сложности. Он идеально подходит для производства запчастей, инструментов, а также других металлических изделий.

Сферы применения

Этот токарный станок с ЧПУ находит применение в различных отраслях промышленности, включая машиностроение, авиапромышленность, автомобильное производство, медицинское оборудование и другие сферы, где требуется точная обработка металла.

Токарный станок с ЧПУ Rais T250 с наклонной станиной предназначен для выполнения черновой, чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций, деталей различных конфигураций, с выполнением обработки различных элементов на внешних участках детали.

На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из алюминия и других низколегированных сплавах, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.

Область применения станка: мелкосерийное и серийное производство, преимущественно фланцы

Револьверная головка

Токарные станки комплектуются 8-и и 12-и позиционными револьверными головками, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.

Станки оснащаются револьверными головкамиVMA. Диск револьверной головки на 8 позиций приводятся в движение с помощью гидравлики станка. Данная схема работы револьверной головки отличается высокой надежностью, долговечностью и простотой конструкции.
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.

Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.

За дополнительную плату токарный центр может оснащаться револьверной головкой Baruffaldi TBMA с приводным инструментом позволяющая вести фрезеровани и сверление по оси и радиусу, наличие оси С на обоих шпинделях позволяет производить надпись - маркировку детали с помощью фрезы.

Жёсткая литая чугунная конструкция.

Предприятие "RAIS" при изготовлении оборудования использует только высококачественное тонкостенное литьё.Каждая новая машина на этапе разработки и проектирования проходит анализ по методу конечных элементов (FIA-Finite Element Analysis) с целью выявления зон, склонных к повышенным напряжениям и деформациям.
Данный подход обеспечивает отличную жёсткость станка в целом, минимальные деформации под нагрузкой и отсутствие вибраций в процессе работы. Литые чугунные элементы станины, шпиндельная бабка, суппорты и стол имеют демпфирирующий запас, более чем в 10 раз превосходящий сварные конструкции, что немедленно сказывается в процессе работы.
Шпиндельная бабка имеет термически стабилизированную конструкцию с рёбрами охлаждения, что исключает температурные деформации в течении длительных циклов обработки.

Шпиндель

Преднастроенные на заводе шпиндель, оснащённый прецизионными подшипниками P4 от таких известных фирм как SKF, NSK, FAG, имеют минимальное радиальное биение и осевой люфт, что в сочетании с высокой жёсткостью шпиндельной бабки позволяет достигать высоких скоростей вращения, отсутствия вибраций и прецизионной точности при обработке тяжёлых материалов. Все шарико-винтовые передачи преднатянутого типа, что позволяет исключить люфты, а также плавное преобразование крутящего момента в поступательное движение исполнительного механизма. На станке используются ШВП от таких известных производителей, как THK, IBL, STAR, и REXROTH. Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ. Обрабатывающий центр T200 стандартно оснащаются системой ЧПУ FANUC 0i Mate - ТB, но пожеланию клиента можно установить и системы FANUC 0i-TC, FANUC 18i-MB, Heidenhain TNC425M или Siemens 802D. В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D. Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS. Система подготовки управляющих программ реализована на базе персонального компьютера, представляет собой WINDOWS- приложение и работает независимо от центра. Программа имеет дружественный интуитивно понятный интерфейс. Станок по желанию заказчика комплектуется моторизированной рукой Renishaw HPMA позволяющей выполнять привязку инструмента в ручном и автоматическом режимах, а также контролировать износ и поломку инструмента.

Технические характеристики токарного станка с rais т250 cnc

Стандартная комплектация

• Rais T250
• Гидроцилиндр для затягивания кулачков патрона Ф254 мм.
• 10-позиционная VDI 30 (40)револьверная голова (не приводная).
• Система ЧПУ Fanuc 0i-TD.
• Двигатель шпинделя FANUC 18kW.
• FANUC AC серво двигатели.
• Ориентирование шпинделя и возможность жесткого резьбонарезания метчиком (только Fanuc ). Плоские направляющие с прямолинейностью 0,005мм на 1000мм.
• Точность ШВП 0,01мм на 500мм.
• Полная защита рабочей зоны.
• Автоматическая смазка направляющих.
• Гидравлическая станция с воздушным охлаждением.
• Двухцветная сигнальная лампа.
• Освещение рабочего пространства.
• Педали управления – 2шт, для зажима патрона (с возможностью выбора работы с внутренними и внешними кулачками) и движения пиноли задней бабки.
• Задняя бабка с гидравлической пинолью.
• Вращающийся центр МК5. Державки инструмента и комплект втулок - 4шт.
• RS 232 интерфейс и вход с флаш карты
• Охлаждение электрошкафа.
• Помпа СОЖ, 10 атм. Трансформатор 380/220V (для систем FANUC )
• Комплект ключей для обслуживания.
• Руководство управления FANUC 0i-TD (комплект на CD, русский язык).
• Руководство по обслужванию станка.
• Фундаментные и регулирующие болты Знак CE

Опции:

• Датчик измерения (коррекции) инструмента.
• Шпиндель с отверстием Ф76 мм 3500об/мин.
• Ось С на шпинделе.
• Револьверная голова ТВМА-200VDI30/8/12 с возможностью установки приводного инструмента.
• Автоматический уловитель деталей. ZF редуктор, понижающий 1:2.

• Ø обработки над станиной, мм 550
• Ø обработки над супортом, мм 330
• ЧПУ Fanuc 0i-Mate TB
• Макс. обороты 4500
• Масса, кг 4700
• Модель RAIS T250
• Производство Болгария
• Type Токарный станок с чпу
