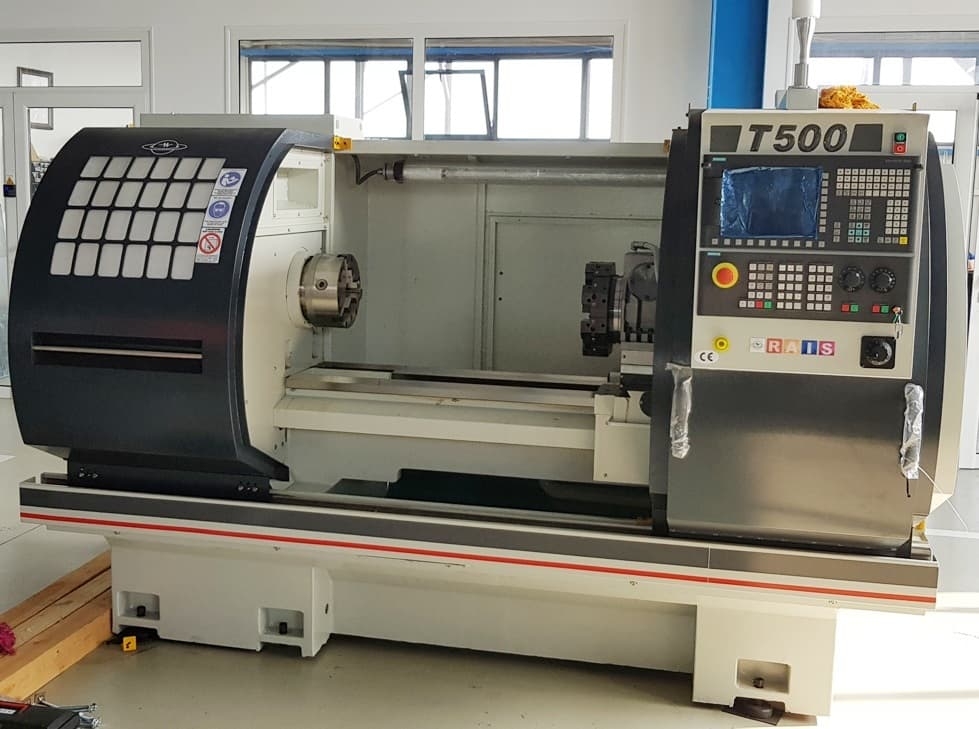

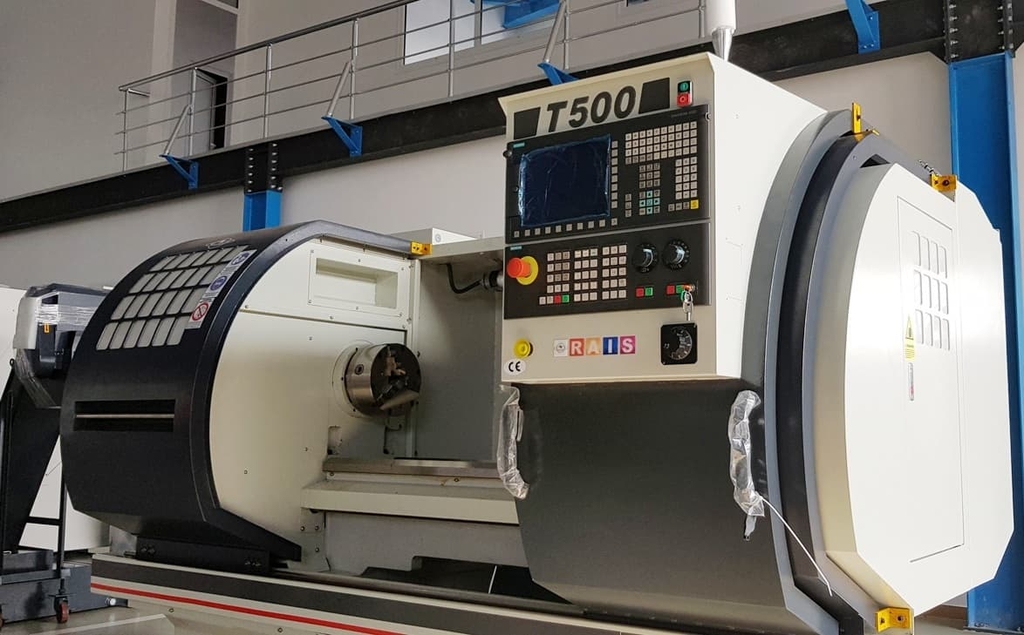

Токарный станок с ЧПУ Rais T500/1000

Токарный станок с ЧПУ Rais T500/1000

Вы ищете надежное и эффективное оборудование для своего производства? Тогда токарный станок с ЧПУ Rais T500/1000 идеально подойдет для ваших задач. Этот станок обеспечит высокую точность обработки деталей, быструю смену инструмента и максимальную производительность.

Преимущества токарного станка с чпу rais t500/1000:

• Высокая точность обработки деталей
• Быстрая смена инструмента
• Максимальная производительность
• Простота в обслуживании
• Надежность и долговечность

Особенности токарного станка с чпу rais t500/1000:

• Рабочий ход по оси X - 500 мм, по оси Z - 1000 мм
• Максимальная скорость вращения шпинделя - 3000 об/мин
• Количество инструментов в револьверной головке - 12

Назначение и сферы применения:

Токарный станок с ЧПУ Rais T500/1000 подойдет для обработки различных материалов, таких как металл, пластик, дерево и другие. Он идеально подходит для производства металлоизделий, автозапчастей, электроники и других изделий, где требуется высокая точность обработки.

Не упустите возможность улучшить производственный процесс и повысить качество вашей продукции с токарным станком с ЧПУ Rais T500/1000!

Токарный станок с ЧПУ Rais T500/1000 (аналог 16А20Ф3) предназначен для выполнения черновой, чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций, деталей различных конфигураций, с выполнением обработки различных элементов на внешних участках детали.

На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из алюминия и других низколегированных сплавах, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.

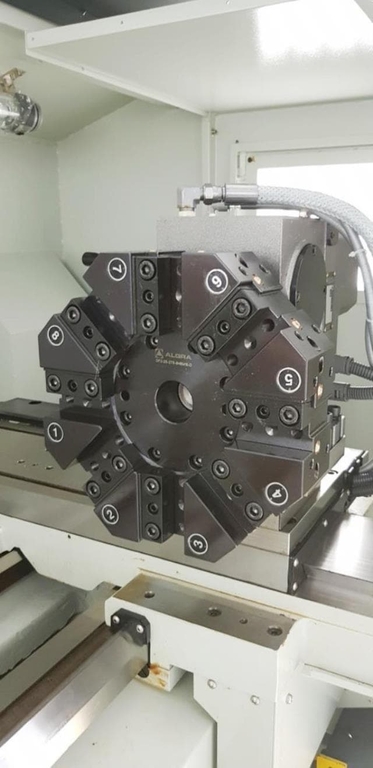

В стандартной комплектации токарные станки с ЧПУ комплектуются 4-х позиционными револьверными головками, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.

За дополнительную плату станки оснащаются 8,10 или 12ти поз. револьверными головкамиVMA, а также головками с приводным инструментом и осью "С".
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.
Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.

Жёсткая литая чугунная конструкция.

Предприятие "RAIS" при изготовлении оборудования использует только высококачественное тонкостенное литьё.
Каждая новая машина на этапе разработки и проектирования проходит анализ по методу конечных элементов (FIA-Finite Element Analysis) с целью выявления зон, склонных к повышенным напряжениям и деформациям.
Данный подход обеспечивает отличную жёсткость станка в целом, минимальные деформации под нагрузкой и отсутствие вибраций в процессе работы.

Литые чугунные элементы станины, шпиндельная бабка, суппорты и стол имеют демпфирирующий запас, более чем в 10 раз превосходящий сварные конструкции, что немедленно сказывается в процессе работы.
Шпиндельная бабка имеет термически стабилизированную конструкцию с рёбрами охлаждения, что исключает температурные деформации в течении длительных циклов обработки.

Шпиндель

Преднастроенный на заводе шпиндель, оснащённый прецизионными подшипниками P4 от таких известных фирм как SKF, NSK, FAG, имеют минимальное радиальное биение и осевой люфт, что в сочетании с высокой жёсткостью шпиндельной бабки позволяет достигать высоких скоростей вращения, отсутствия вибраций и прецизионной точности при обработке тяжёлых материалов.

Все шарико-винтовые передачи преднатянутого типа, что позволяет исключить люфты, а также плавное преобразование крутящего момента в поступательное движение исполнительного механизма.

На станке используються ШВП от таких известных производителей, как THK, IBL, STAR, и REXROTH.

Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ.

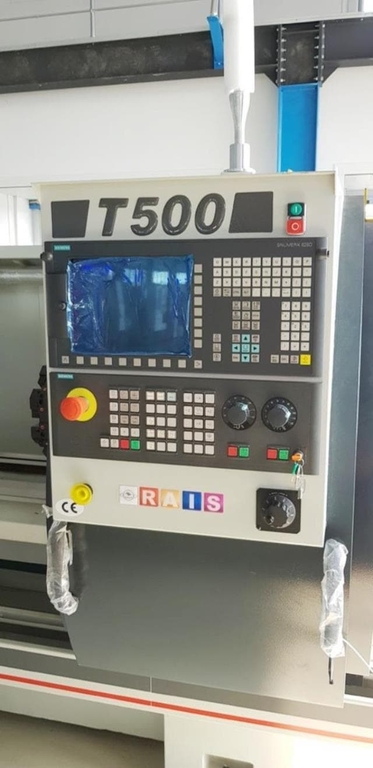

Обрабатывающий центр T500 стандартно оснащаются системой Siemens ЧПУ 828 , но пожеланию клиента можно установить и системы FANUC 0i-MB, FANUC 18i-MB, Heidenhain TNC410M, TNC425M.

В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D.
Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.

Технические характеристики rais t500/1000

Стандартная комплектация

• Станок Rais T500/1000
• Система управления Siemens-828
• 4-х позиционная вертикальная резцедержка
• Центр вращающийся, конус - МК5
• Ручной импульсный генератор для перемещения по осям (джойстик)
• Система охлаждения (Помпа СОЖ с резервуаром)
• Автоматическая система смазки направляющих
• Освещение рабочей зоны
• Защитный кожух всей рабочей зоны
• Двухцветная сигнальная лампа
• Инструкции по станку и ЧПУ на CD (русский язык)
• Комплект анкеров для выставления станка
• Трансформатор 380/220
• Упаковка – в полиэтилен на поддоне

Дополнительные опции

• Система управления - Fanuc 0i-Mate-TD
• AC двигатель для шпинделя - 15кW
• Шпиндель Д1-8 с ДИАМ. отв. 105мм
• Трехкулачковый ручной патрон ДИАМ. 250 мм
• Трехкулачковый ручной патрон ДИАМ. 315мм
• Гидравлический проходной патрон ДИАМ. 250 мм
• Гидростанция (необходима при наличии любой опции с гидравликой)
• Педаль для управления гидравлическим патроном
• Трехкулачковый гидравлический патрон ДИАМ.315мм
• Планшайба четырехкулачковая ДИАМ. 500мм
• 8,10,12 позиционная револьверная голова Pragati (Slot type 80мм)
• 8,10,12 позиционная револьверная голова Duplomatic (Slot type 80мм)
• Револьверная голова с приводным инструментом VDI30 и "C" ось
• Устройство автоматической подачи прутков, с интерфейсом
• Задняя бабка с пинолью 105мм
• Задняя бабка с гидравлической пинолью
• Неподвижный люнет 150-380 мм
• Подвижный люнет 25-140 мм
• Стружкотранспортер

• Ø обработки над супортом, мм 310
• Ø обработки над станиной, мм 500
• Ø отверстия в шпинделе, мм 83
• Расстояние между центрами (рмц), мм 1000
• Регулировка частоты вращения шпинделя Бесступенчатая
• ЧПУ Siemens 828D
• Макс. обороты 2000
• Напряжение, В 380
• Мощность, кВт 7.5
• Масса, кг 2500
• Модель T500/1000
• Производство Болгария
