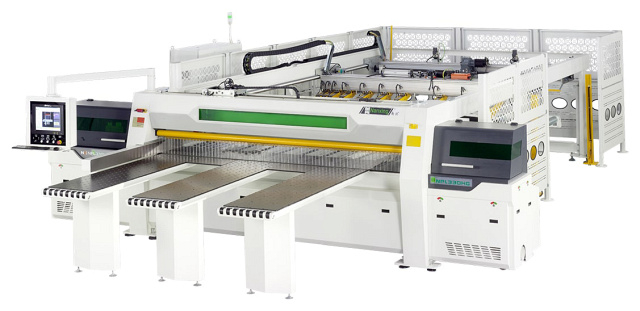

Раскроечный центр с задней загрузкой Nanxing NPL-330HG

Код товара: 107284

Под заказ

11 627 334 ₽

С НДС

от 322982 ₽/мес

в лизинг

Окупаемость: от 78 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Форматно-раскроечные центры с ЧПУ Nanxing NPL-330HG/380HG предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.

ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NPL-330HG

Форматно-раскроечные центры с ЧПУ Nanxing NPL-330HG/380HG используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ Nanxing NPL-330HG

	Раскрой одного листа
	Раскрой пачкой до 5 листов
	Вылет пилы

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NPL-330HG

	Станина Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Нагрузки, воздействующие на станину, были математически рассчитаны при проектировании, вследствие чего определено, что подобная конструкция не имеет критических точек на прогиб и кручение. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя.

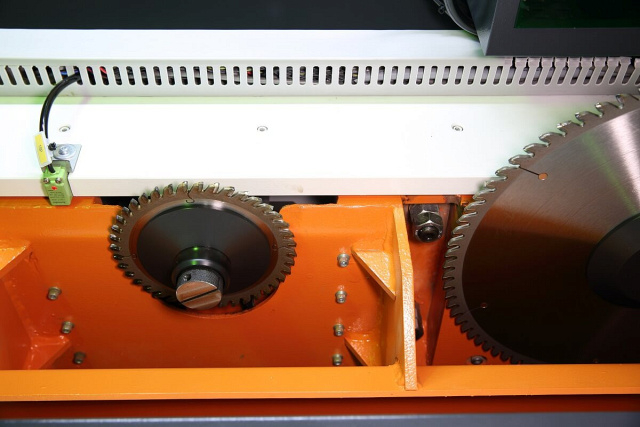

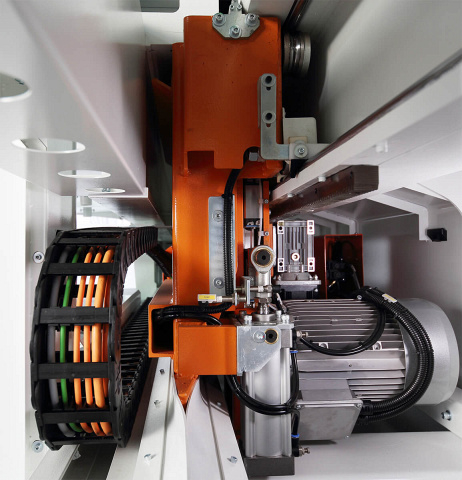

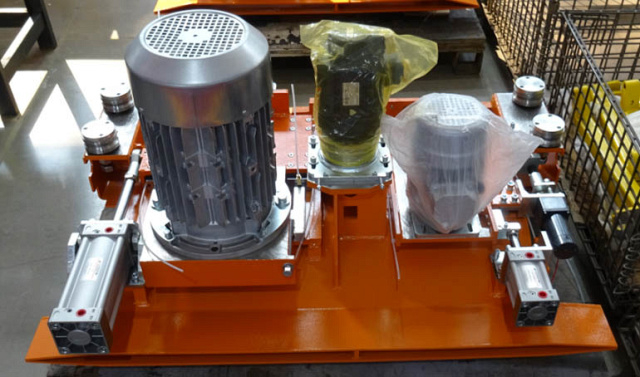

	Пильная каретка Пильная каретка оснащена основной и подрезной пилой и базируется на прочной стальной конструкции. Привод пил осуществляется от отдельных двигателей. Пильная каретка перемещается при помощи шестерни-рейки. На сегодняшний момент это самый надежный и точный способ перемещения пильной каретки. Движение каретки и максимальная скорость (до 100 м/мин) достигается за счет бесщеточного сервомотора. Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки.

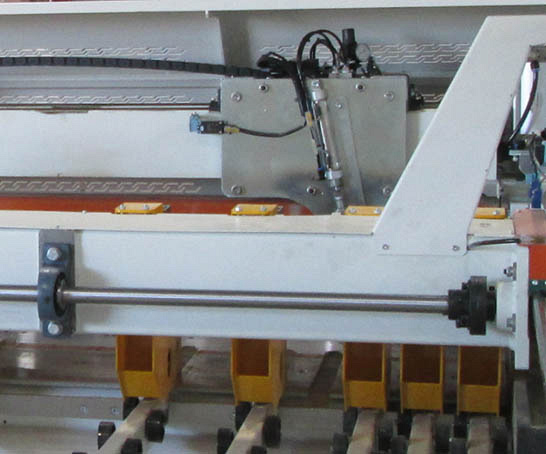

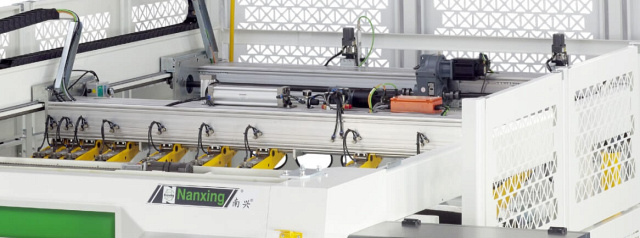

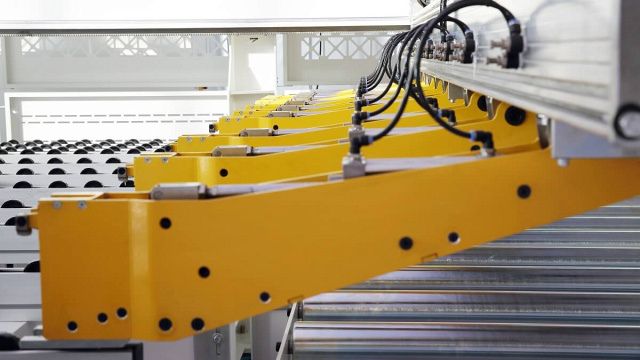

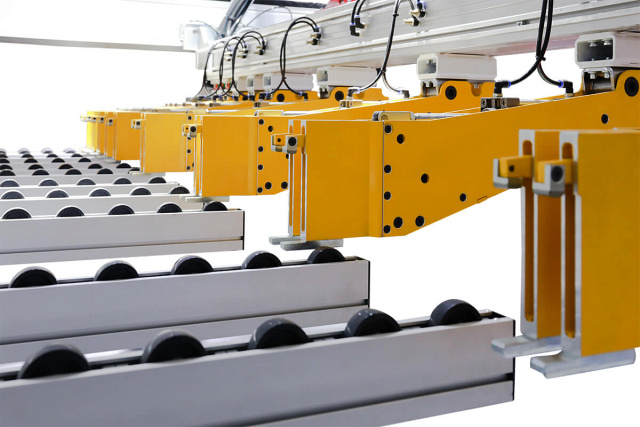

	Толкатель и зажимы Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Толкатель оснащен восемью захватами (зажимами).Для деликатной ,но в то же время надежной фиксации плит, зажимы имеют двухпальцевую конструкцию Они обеспечивают прочный захват пакета ДСтП. Захваты позволяют выталкивать стопу раскроенных плит за линию раскроя, что облегчает их перемещение и выгрузку.

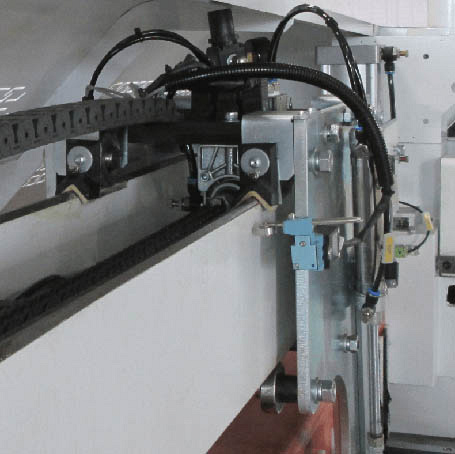

	Плоские направляющие Перемещение толкателя осуществляется по плоским, износостойким направляющим при помощи круглых металлических роликов с пылезащищенными подшипниками. Данная конструкция обеспечивает равномерность перемещения толкателя.

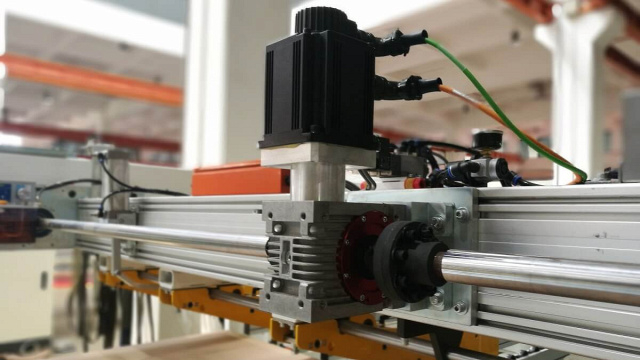

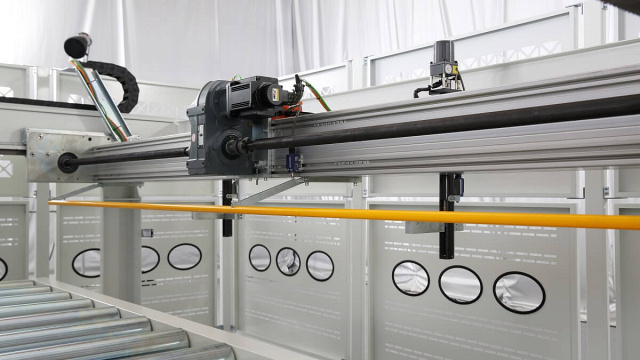

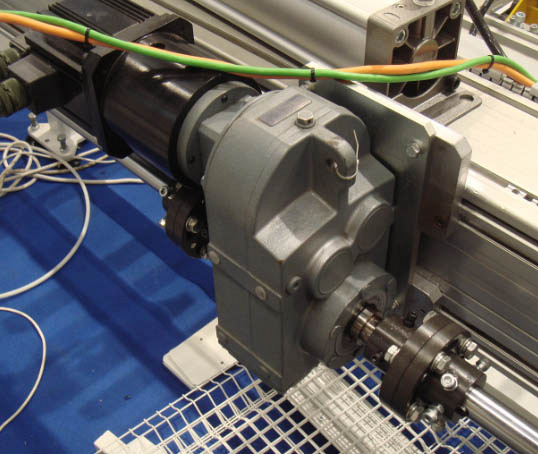

	Перемещение толкателя Параллельность перемещения толкателя относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой.

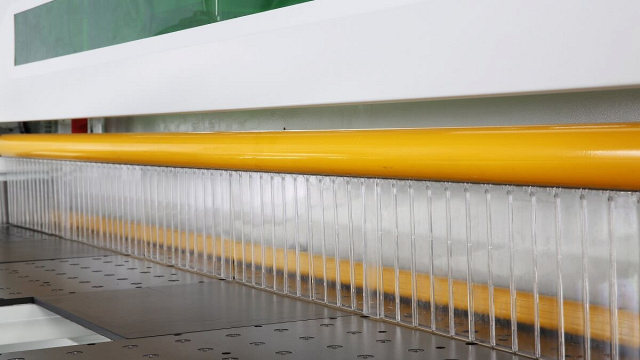

	Прижимная балка (верхний прижим) Привод верхнего прижима (прижимная балка) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит ДСтП во время раскроя. Параллельность перемещения прижимной балки относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой.
	Боковой прижим Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка.
	Рабочие загрузочные столы Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.
	Узел подготовки воздуха пневмосистемы Предназначен для комплексной подготовки забираемого воздуха, с целью соответствия его требованиям к использованию в пневмосистеме. Также с помощью УПВ производится регулировка давления в пневмосистеме с контролем по манометрам.
	Панель управления с ЧПУ Система ЧПУ SIMENS контролирует все узлы и агрегаты станка. Встроенное программное обеспечение является простым в освоении и позволяет программировать раскрой. В программе задаются скорость движения пильной каретки, размер готовых деталей, количество листов в пакете и другие технологические параметры. В дальнейшем станок работает по программе в автоматическом режиме. Встроенная система диагностики позволяет своевременно обнаруживать и устранять возникающие неисправности.

Технические характеристики Nanxing NPL-330HG

Характеристика	Значение
ЦЕНА	11 627 334 ₽
Длина пропила, мм	3300
Макс. размер обрабатываемого материала, мм	3300 х 3300
Вылет основной пилы, мм	120
Подача, м/мин	8 - 100
Холостой ход, м/мин	100
Мощность серводвигателя подачи пильной каретки, кВт	2
Диаметр пилы, мм	450
Посадочный диаметр, мм	60
Скорость вращения, об/мин	4800
Мощность двигателя, кВт	18,5
Диаметр пилы, мм	180
Посадочный диаметр, мм	45
Скорость вращения, об/мин	6500
Мощность двигателя, кВт	2,2
Кол-во пневмозахватов, шт	8

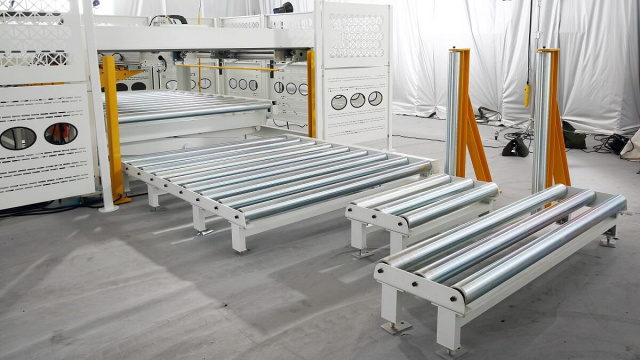

Тип загрузки	задняя
Общая мощность, кВт	34,3
Потребление воздуха, л/мин	220
Длина рабочего стола, мм	3 x 2200
Боковой выравниватель	ролик
Макс. скорость толкателя, м/мин	80
Мощность серводвигателя подачи толкателя, кВт	2
Диаметр воздуховодов, мм	3 x 150
Давление в пневмосистеме, МПа	0,6
Длина, мм	9020
Ширина, мм	8887
Высота, мм	1810
Вес, кг	12 200

Макс. толщина реза, мм 120
Ø основной пилы, мм 180
Длина пропила, мм 3300
Размер стола, мм 3300 х 3300
Мощность, кВт 34,3
Масса, кг 12200
Модель NPL-330HG
Type Раскроечный центр с задней загрузкой
