Расточно-наплавочный комплекс AVANTECHNO 611 для расточки и наплавки от ⌀62 до ⌀600 мм

Расточно-наплавочный комплекс AVANTECHNO 611

Расточно-наплавочный комплекс AVANTECHNO 611 - это надежное и многофункциональное оборудование, которое позволяет осуществлять процессы расточки и наплавки деталей с диаметром от ⌀62 до ⌀600 мм. Этот комплекс идеально подходит для предприятий, занимающихся производством и ремонтом промышленного оборудования.

Преимущества расточно-наплавочного комплекса AVANTECHNO 611:

• Высокая производительность и точность обработки
• Широкий диапазон диаметров деталей для обработки
• Простота в использовании и удобное программное управление
• Надежность и долговечность конструкции
• Гарантированное качество обработки деталей

Особенности расточно-наплавочного комплекса AVANTECHNO 611:

• Мощный электродвигатель для высокой производительности
• Современное программное обеспечение для точной настройки процесса обработки
• Удобная система охлаждения для предотвращения перегрева
• Компактный размер и легкая транспортировка

Расточно-наплавочный комплекс AVANTECHNO 611 идеально подходит для использования в сферах промышленности, где требуется качественная и точная обработка деталей. Это оборудование позволит значительно увеличить производительность производственных процессов и снизить затраты на обслуживание и ремонт оборудования.

Мобильный комплекс AVANTECHNO 611 служит для ремонта изношенных отверстий в кузовах и оболочках больших механических конструкций-элементы различных типов техники, дорожно-строительной техники, подъемной техники, кранов, железнодорожного оборудования, ремонт морских двигателей и других.

Мобильные расточно-наплавочные комплексы "AVANTECHNO" предназначены для ремонта и восстановления изношенных отверстий в металлических частях и деталях элементов крупногабаритных машин и агрегатов (экскаваторов, подъемно-транспортных устройств, судовых и тепловозных двигателей, узлов теплоходов и т.д.) непосредственно на месте их нахождения, где традиционный ремонт с полной разборкой узла затруднён или вообще невозможен.

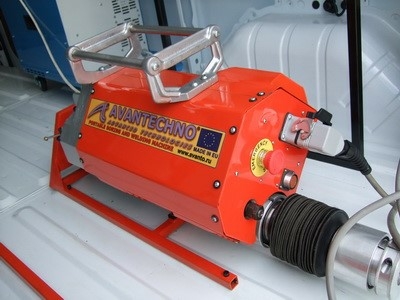

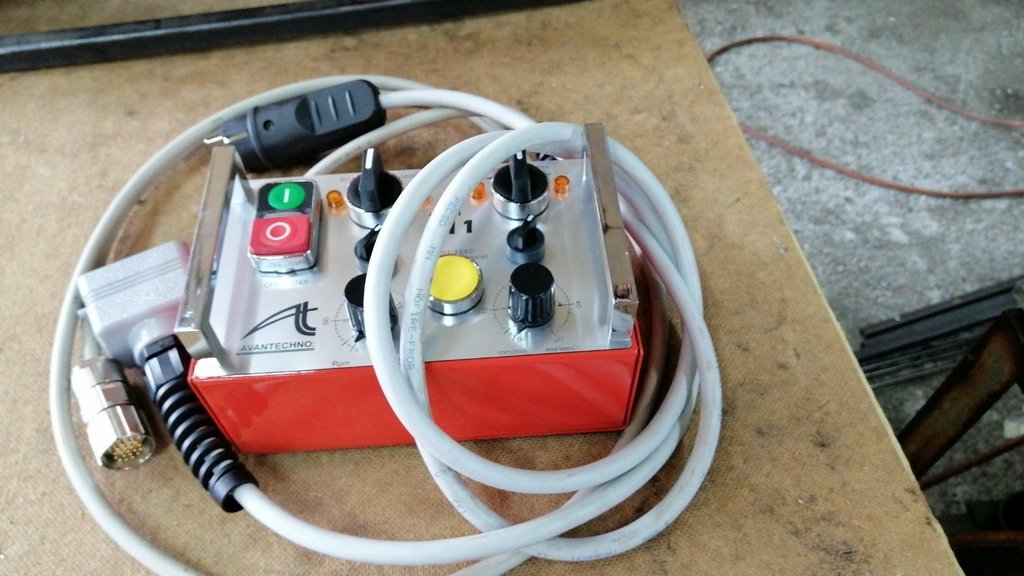

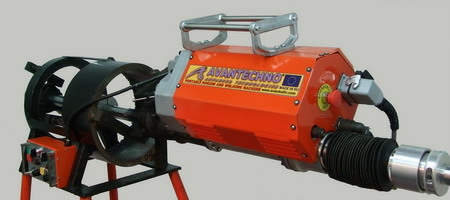

   Конструкция представляет собой калиброванную борштангу с резцом, установленную в подшипниковых суппортах, прикрепляемых к восстанавливаемой детали. Движение борштанги (вращение и подача) осуществляется присоединяемым электроприводом с двумя двигателями, которые управляются оператором с малогабаритного дистанционного пульта.

Технология предусматривает восстановление отверстий с использованием одного комплекса (совмещающего в себе функции расточного станка и наплавочной машины) непосредственно на дефектном узле, без демонтажа узла и без проведения большинства сопутствующих традиционному процессу ремонта сборочно-разборочных работ (расцепления гидро- и пневмосоединений, снятия тросов и т. д.). Это стало возможным благодаря тому, что установка закрепляется непосредственно на ремонтируемом узле!

Описание технологического процесса мобильного комплекса AVANTECHNO 611

Технология предусматривает разборку только дефектного узла, для обеспечения доступа к восстанавливаемому отверстию.

Следующим этапом является закрепление сваркой или другим любым возможным способом центровочного комплекта.

Далее уже на отцентрованную борштангу надеваются суппотры и после регулировки положения и длины лапок под опорную поверхность фиксируются сваркой, после чего центровочный комплект удаляется.

Агрегат жестко закрепляется на одном из суппортов. После установки резца в борштанге осуществляется расточка отверстия до устранения элипсности или до требуемого диаметра.

Для наплавки борштанга заменяется диэлектрическим валом с наплавочной головкой, который присоединяется к сварочному полуавтомату специальным переходным кабелем.

Наплавка требуемого количества слоев металла осуществляется в автоматическом режиме сварочным полуавтоматом, а установка обеспечивает вращение и продольное перемещение наплавочной головки. Твердость полученного слоя составляет 20-30 HRC, в зависимости от силы тока и состава газовой смеси.

По окончании процесса наплавки устанавливается борштанга и осуществляется расточка отверстия в требуемый диаметр.

Расточно-наплавочные комплексы "АВАНТЕХНО" созданы на основе инженерно-конструкторских расчетов:

Мобильные расточно-наплавочные комплексы могут выполнять следующие виды работ:

• ремонт цилиндрических отверстий, в том числе глухих (проушины ковшей, отвалов, крепление гидроцилиндров, опоры стрел, рукоятей и т. д.);
• восстановление посадочных мест под обоймы подшипников;
• ремонт посадочных канавок под разжимные стопорные кольца;
• одновременная соосная расточка нескольких разнесенных друг от друга отверстий;
• торцевание бобышек и приливов;
• внешняя наплавка цилиндрических поверхностей;
• сверление;
• нарезка резьбы.

С начала 2010 года освоено серийное производство расточно наплавочных комплексов нового поколения AVANTECHNO 611. В конструкции новых станков  учтены практически все проблемы и недостатки, выявленные в течение 10—летнего опыта продаж и  эксплуатации аналогичного оборудования других мировых производителей.

Технические характеристики AVANTECHNO 611

Вместе с расточно-наплавочным комплексом поставляется следующая техническая документация в одном экземпляре на русском языке.

• инструкция по эксплуатации
• технический паспорт
• гарантийный талон

Дополнительное оборудование к РНК AVANTECHNO-611

 Гарантия на расточно-наплавочные комплексы составляет 24 месяца.

Особенности мобильного комплекса AVANTECHNO 611

	Расточно-наплавочный комплекс AVANTECHNO 611 в условиях мастерской - 1
	Расточно-наплавочный комплекс AVANTECHNO 611 в условиях мастерской - 2
	Ремонт колесной пары
	ВОССТАНОВЛЕНИЕ ОТВЕРСТИЯ ПОД ПАЛЬЦЫ ХРЕБТОВОЙ РАМЫ
	ВОССТАНОВЛЕНИЕ ОТВЕРСТИЯ ПОД ПОДШИПНИКИ ХРЕБТОВОЙ РАМЫ Г. КАЛУГА 4
	ВОССТАНОВЛЕНИЕ ПОСАДКИ ПОД РУЛЕВОЙ ПАЛЕЦ.
	РЕМОНТ ОПОРЫ ГИДРОЦИЛИНДРА ЭКСКАВАТОРА "CATERPILLAR", Г. МОСКВА, МАЙ, 2015 Г.
	АКВАТОРИЯ, ЗЕМСНАРЯД ВОТЕРМАСТЕР 9
	АКВАТОРИЯ, ЗЕМСНАРЯД ВОТЕРМАСТЕР 8
	АКВАТОРИЯ, ЗЕМСНАРЯД ВОТЕРМАСТЕР
	РАБОТЫ ПО ВОССТАНОВЛЕНИЮ ОПОРЫ СТРЕЛЫ 3
	РАБОТЫ ПО ВОССТАНОВЛЕНИЮ МОСТОВ НА САМОСВАЛЕ

• Напряжение, В 220
• Мощность, кВт 3000
• Модель AVANTECHNO 611
