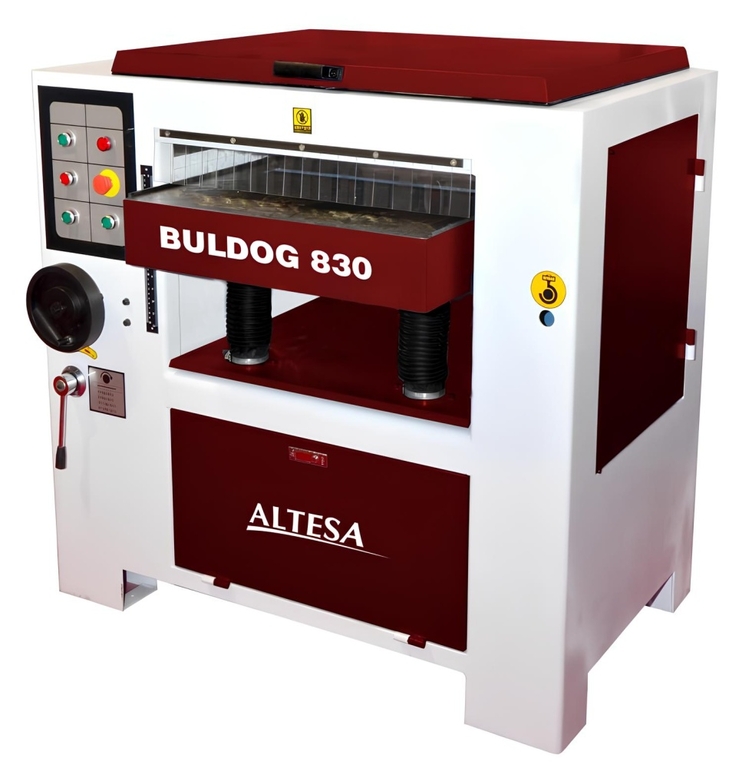

Рейсмусовый станок BULDOG

Станок предназначен для плоского калибрования деталей из массивной древесины, плит на заданную толщину (в размер) параллельно стороне, предварительно обработанной (фугованной).

Технические характеристики

Общие параметры	BULDOG 430	BULDOG 630	BULDOG 830
Максимальная ширина обработки, мм	430	630	830
Максимальная высота обработки, мм	300	300	300
Минимальная толщина заготовки, мм	8	8	8
Диаметр ножевого вала, мм	120	120	120
Максимальный съем за один проход, мм	5	5	5
Количество ножей, шт	4	4	4
Скорость вращения вала, об/мин	5 600	4 900	4 500
Скорость подачи, м/мин	5,8,12,18	5,8,12,18	5,8,12,18
Мощность двигателя, квт	5.5	7.5	11
Мощность двигателя подъема стола, квт	0,75	0,75	0,75
Габаритные размеры, мм	1000×1015×1150	1000×1215×1210	1000×1415×1210
Масса станка, кг	650	800	950

Схема обработки

Станки в базовом исполнении оснащены максимальной комплектацией системы подачи заготовок, состоящей из:

• Секционного подающего вала, который позволяет производить одновременную обработку нескольких заготовок имеющих перепад по толщине.
• Двух гладких приводных роликов на выходе, которые надежно перемещают деталь из зоны обработки, не оставляя механических повреждений

Двух гладких роликов, расположенных в нижнем столе, которые способствуют легкому перемещению заготовки в зоне обработки.

Конструкция перемещения стола

Подающий стол перемещается на четырех опорах, что исключает перекос стола при обработке заготовок. Данная система крепления и перемещения стола, давно положительно зарекомендовала себя как самая точная и надежная.

Преимущества рейсмусовых станков

• СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ
  Эргономичный пульт управления расположен на левой стороне лицевой части станка. Все настройки и регулировки осуществляются с центрального пульта. Подъем стола осуществляется при помощи электропривода, размер определяется по миллиметровой шкале. Имеется точная доводка маховиком. Регулировка скорости ступенчатая
• НОЖЕНВОЙ ВАЛ
  На рейсмусовых станках ALTESA установлен 4-х ножевой вал диаметром 120мм, с плоскими ножами и частотой вращения 5500 об/мин. Позволяет получить безупречное качество выпускаемой продукции.
• СЕКЦИОННЫЙ ПОДАЮЩИЙ ВАЛ
  Подающий вал на станке состоит из секций (отдельных роликов) которые имеют независимую систему прижима, т.е. каждый ролик прижимается отдельной пружиной.
  Позволяет одновременно обрабатывать несколько заготовок с перепадом по толщине до 5мм, тем самым в несколько раз увеличивается производительность станка.
• СИСТЕМА ПРИВОДА
  На станке используется усиленная система привода ножевого вала, состоящая из цельнолитого шкива и двух приводных ремней, что позволяет станку работать даже при высоких нагрузках. Подающие ролики на выходе (секционный, рифленый) и на выходе (2 гладких) приводятся в движение при помощи цепной передачи, что позволяет надежно перемещать заготовку в зоне обработки без рывков и проскальзываний.
  РОЛИКИ В СТОЛЕВнутри подающего стола интегрированы гладкие холостые ролики, которые имеют регулировку по высоте. Данная опция позволяет обрабатывать массивные заготовки, а та же заготовки смолянистых пород естественной влажности.
