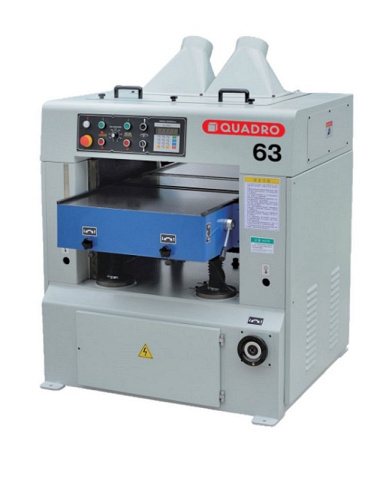

Рейсмусовый станок QUADRO 63

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины. В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей. Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий. В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов. Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей. В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей. Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП. Область применения Мебельное производствоСтолярные мастерскиеПроизводство деревянных строительных материаловПроизводство дверей и оконПроизводство поддоновПроизводство столярных материалов

Схемы обработки QUADRO 63

Рейсмусование с автоподачей

Конструктивные особенности QUADRO 63

	Ножевой вал и вальцы подачи Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы.

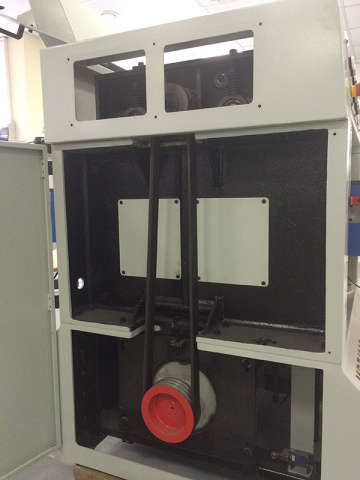

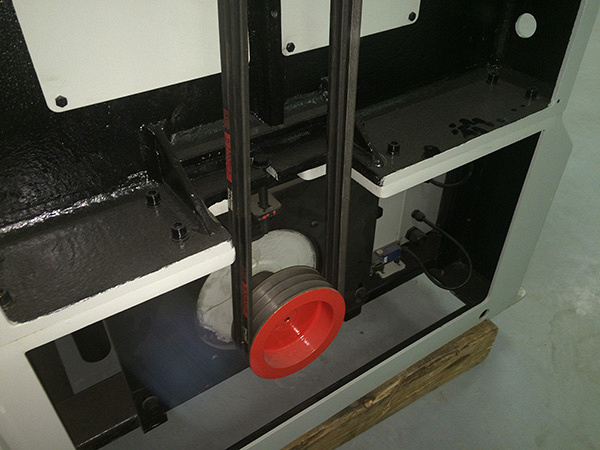

	Привод ножевого вала Осуществляется от двигателя мощностью 7,5 кВт посредством клиноременной передачи через 3 ремня.
	Валец подачи Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

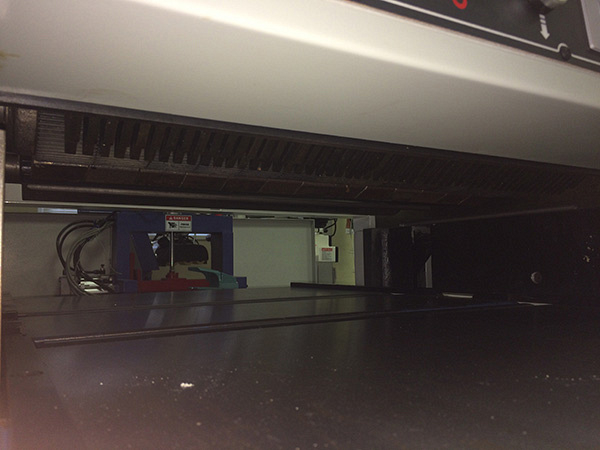

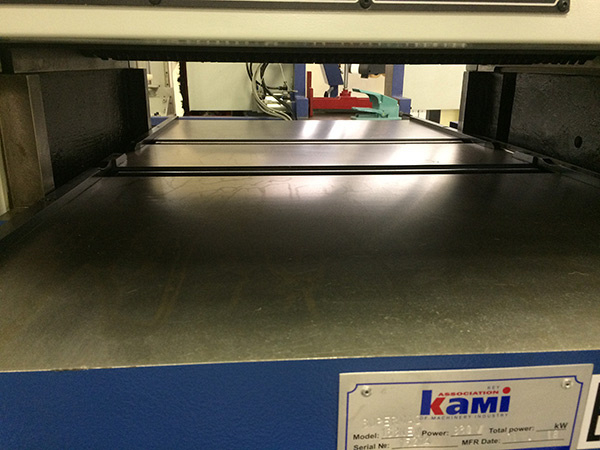

	Рабочий стол Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки.

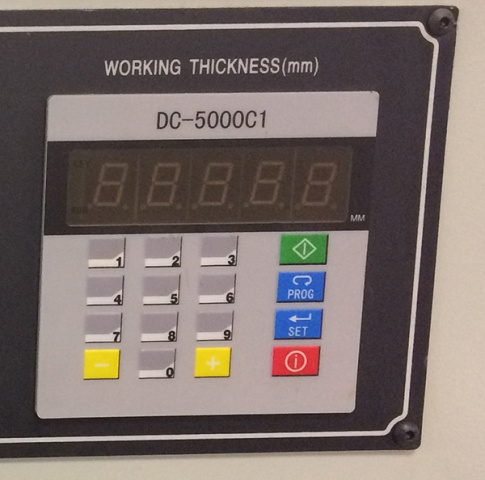

	Пульт управления Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, регулятором скорости подачи и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм.

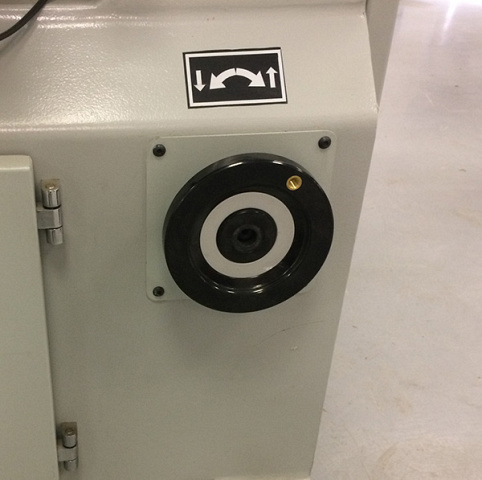

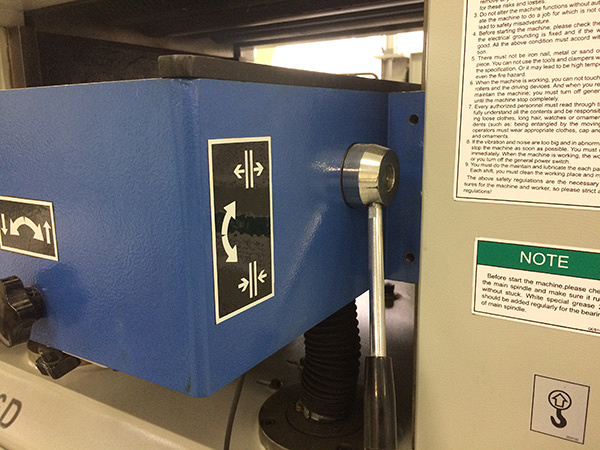

	Подъем стола Подъем и опускание стола осуществляется с помощью отдельного эл.двигателя. Также подъем/опускание стола может осуществляться с помощью маховика  расположенного на передней панели. Жесткая фиксация стола при помощи рычага исключает его смещение.

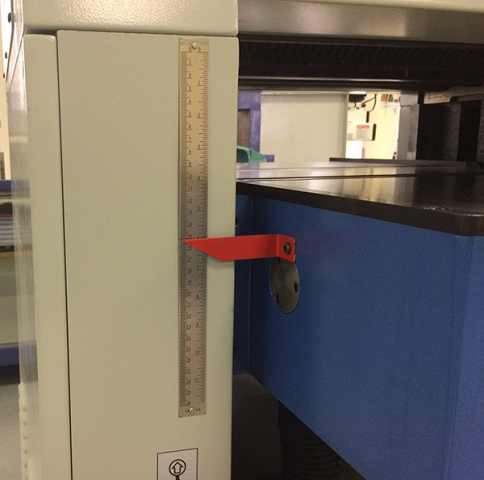

	Отображение размера Размер обработки можно выставить по миллиметровой линейке либо на электронном табло.

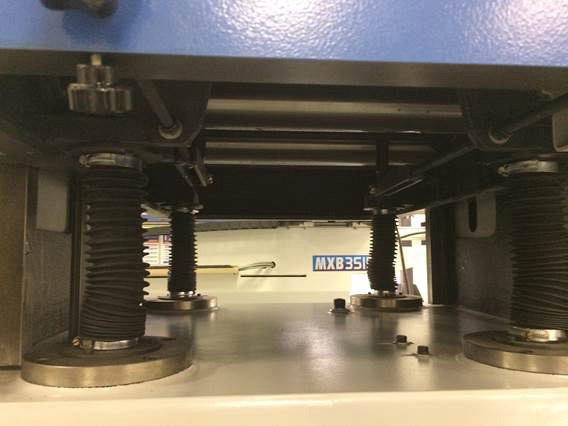

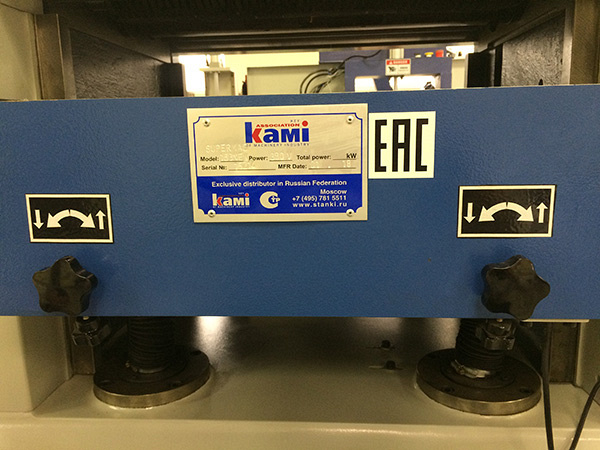

	Опоры стола Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами.

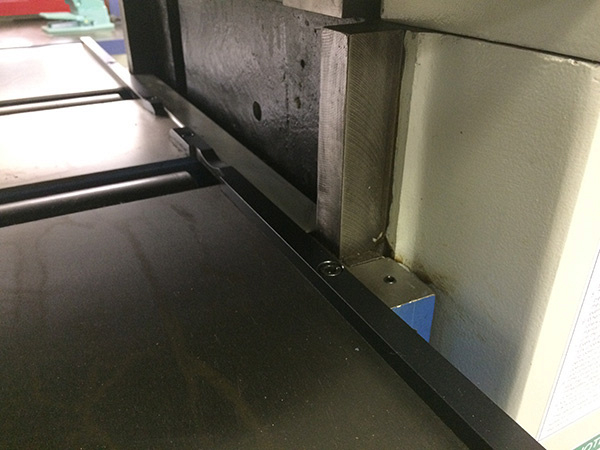

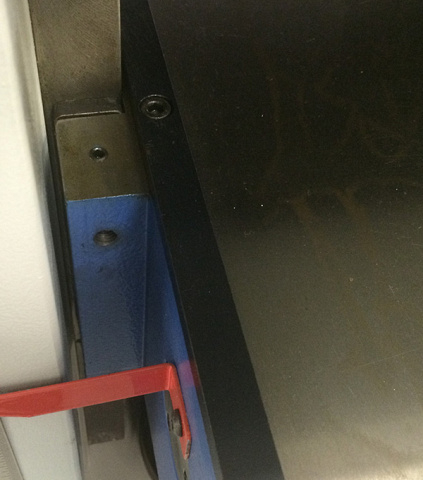

	Направляющие стола Перемещение стола по 4-м массивным направляющим исключающим перекос.

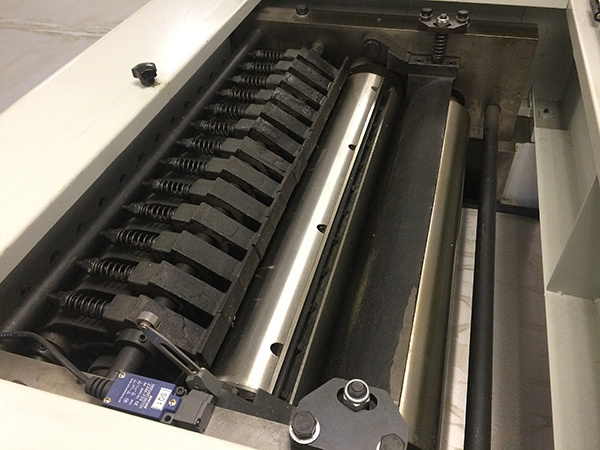

	Секционные прижимы Перед ножевым валом заготовку прижимают к столу подпружиненные секционные прижимы-стружколоматели. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки.
	Ролики в столе Приводные ролики в столе имеют удобную настройку вылета по высоте с передней панели, что позволяет настроить станок под обработку любого материала. Привод роликов осуществляется от двигателя подачи через массивную цепь.
	Верхняя крышка Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ.

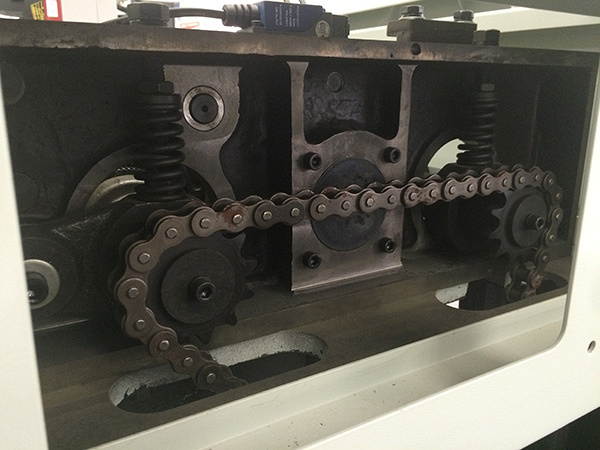

	Система подачи Привод верхних подающих роликов и приводных роликов в столе осуществляется от отдельного двигателя мощностью 1,5 кВт через редуктор посредством цепи.
	Аспирация Удаление стружки через 2 круглых эксгаустерных отверстия Ø150 мм.
	Электрошкаф Имеет удобный доступ с передней панели и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой. В станке используются надежные и проверенные европейские электрокомпоненты, такие какShneider Electric.

Комплектация QUADRO 63

Дополнительная

Спиральный ножевой вал

Технические характеристики QUADRO 63

• Ширина обработки, мм 630
• Высота обработки, мм 3 - 300
• Размер стола, мм 1200 х 630
• Мощность, кВт 9,37
• Масса, кг 1250
• Модель QUADRO 63
• Type Рейсмусовый станок
