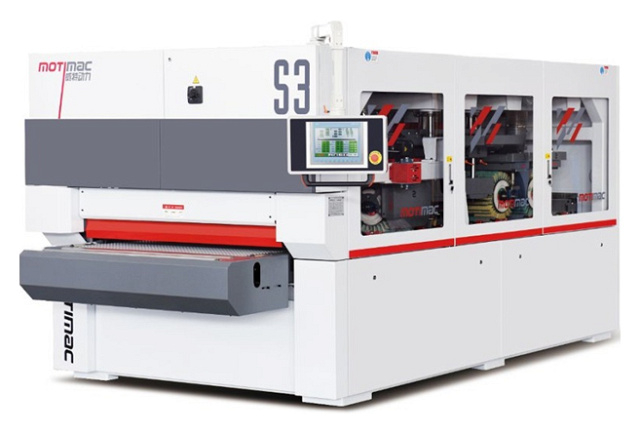

Рельефно-шлифовальный станок MOTIMAC FHDR 1300

Рельефно-шлифовальный станок MOTIMAC FHDR 1300 предназначен для финишного шлифования необработанной или грунтованной поверхности заготовок из массивной древесины с рельефной поверхностью: дверей из массива древесины и облицованных шпоном, дверей из MDF для кухонных шкафов, шлифования оконных блоков, фанеры, ставен с жалюзи, мелких деталей типа передних панелей выдвижных ящиков, дверей шкафов, декоративных деревянных тарелок с рельефом, объемных деталей мебели и тому подобных изделий. Идеально подходит для высококачественного шлифования любых плоских, криволинейных и объемных изделий. Фиксированное положение подающего стола позволяет интегрировать станок в автоматическую покрасочную линию. применяется на предприятиях и в цехах по производству столярно-строительных изделий, погонажных изделий, филенчатых дверей из массива древесины и облицованных шпоном, производству деталей мебели и других деревообрабатывающих производств.

Область применения MOTIMAC FHDR 1300

Идеально подходит для высококачественного шлифования любых плоских, криволинейных и объемных изделий. Фиксированное положение подающего стола позволяет интегрировать станок в автоматическую покрасочную линию. Применяется на предприятиях и в цехах по производству столярно-строительных изделий, погонажных изделий, филенчатых дверей из массива древесины и облицованных шпоном, производству деталей мебели и других деревообрабатывающих производств. Получаемые изделия

Схемы обработки MOTIMAC FHDR 1300

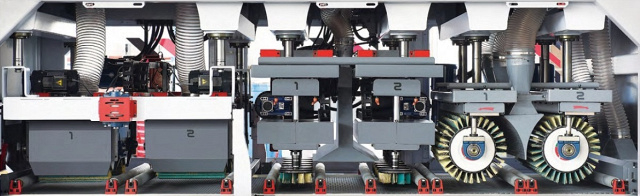

Конструктивные особенности MOTIMAC FHDR 1300

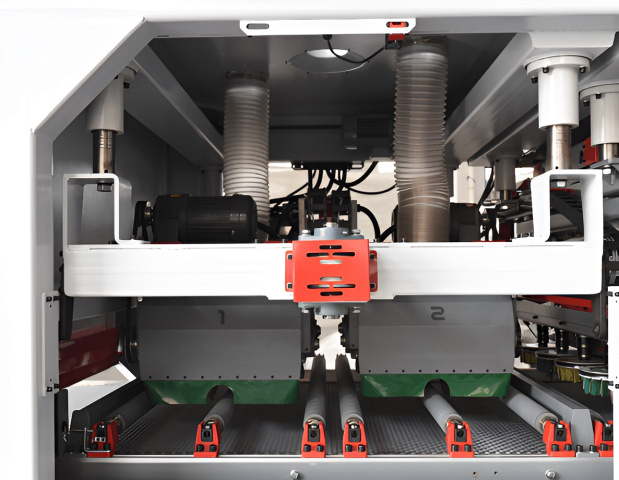

	Узел поперечного шлифования (H) Данный узел является сдвоенным и оснащен двумя парами шлифовальных барабанов. Функция осцилляции (колебания), обеспечивает перекрестное шлифование по всей ширине конвейерной ленты. Вращение валов на каретке навстречу друг другу максимально качественно удаляет ворс после механической обработки. Узел поперечного шлифования (H) оснащен шлифовальнм инструментомFlex Trim (Дания), в комплекте 30 шт. x 4 вала (общее количество - 120 шт.).

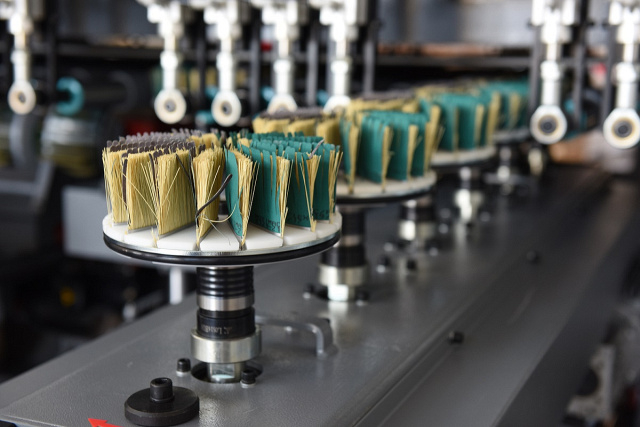

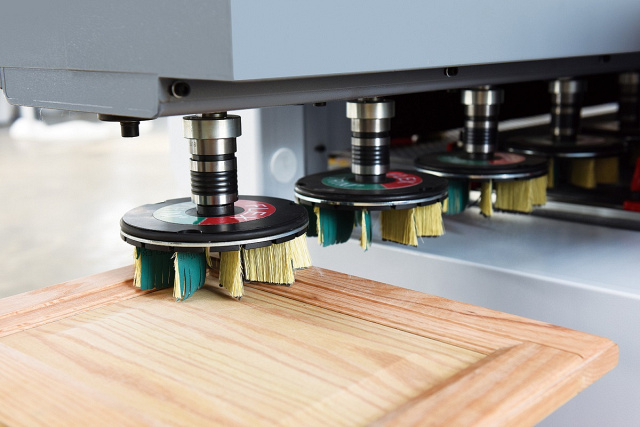

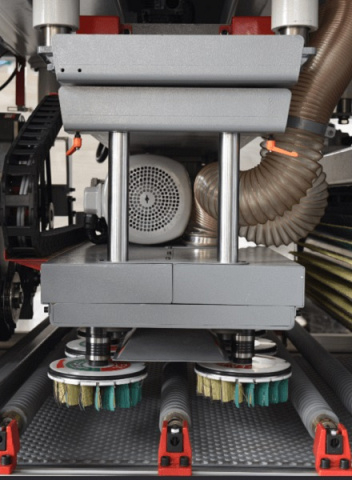

	Чашечный узел шлифования (D) Данный узел имеет 2 ряда по 5(для FHDR 1000)и 6(для FHDR 1300)дисков диаметром 175 мм. с вращением в противоположных направлениях. Функция осцилляции перекрывает всю площадь шлифования без пропусков и «мертвых зон», обеспечивая равномерную шероховатость. Выдвижная конструкция шлифовального узла облегчает замену шлифовального инструмента. Чашечный узел шлифования (D) оснащен шлифовальным инструментомFlex Trim (Дания). В комплекте дляFHDR 1000- 18 шт. x 10 дисков (общее количество 180 шт.), дляFHDR 1300- 18 шт. x 12 дисков (общее количество - 216 шт.).

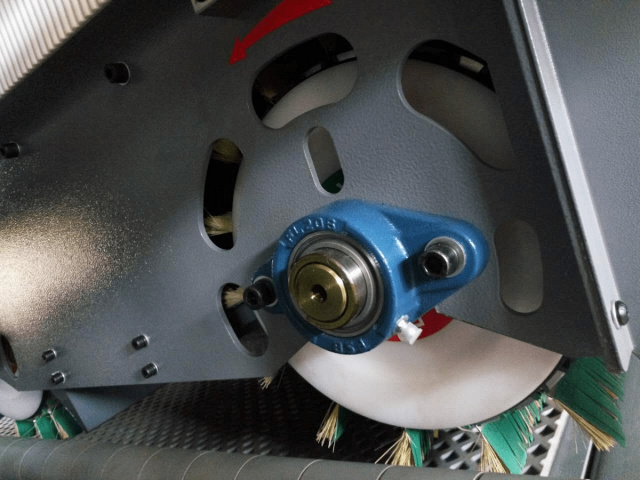

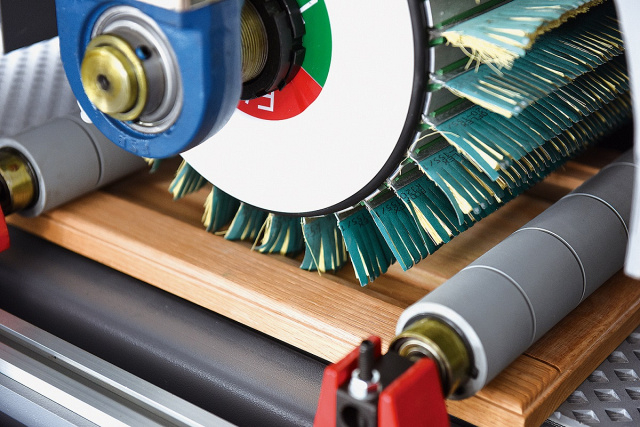

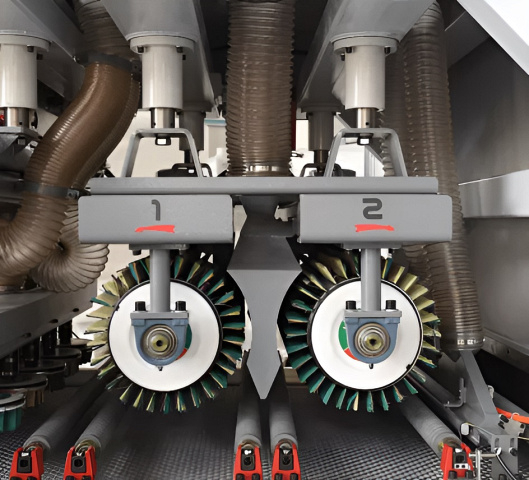

	Узел продольного шлифования (R) Третий шлифовальный блок с двумя валами большого диаметра, управляемые отдельными двигателями. Функция поворота узловдо 4 градусовдает возможность сместить угол атаки при шлифовании тем самым создавая более деликатную шероховатость поверхности на обрабатываемой детали. Узел продольного шлифования (R) оснащен шлифовальным инструментомFlex Trim (Дания), в комплекте 30 шт. x 2 вала (общее количество - 60 шт.).

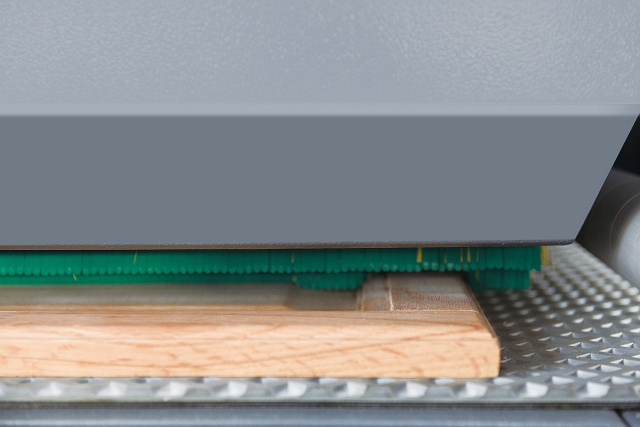

	Прижимы заготовки Сдвоенная система прижима заготовок позволяет надежно фиксировать заготовки в двух точках, предотвращая ее вибрацию. Оснащены электрорегулировкой подъема - опускания, что в сочетании с сегментными эластичными роликами обеспечивает точный и деликатный прижим заготовки.
	Вакуумный стол Стол оснащен промышленными вакуумными насосами (2 шт. x 3,7 кВт), обеспечивает надежную фиксацию деталей, что дает возможность проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера, что очень важно при качественном шлифовании. Дополнительно обеспечивает пылеудаление с подающего конвейера, для чего на самом насосе предусмотрена точка подключения аспирации. Для FHDR 1000 - поставляется опциональнально. Для FHDR 1300 - поставляется в базовой комплектации.

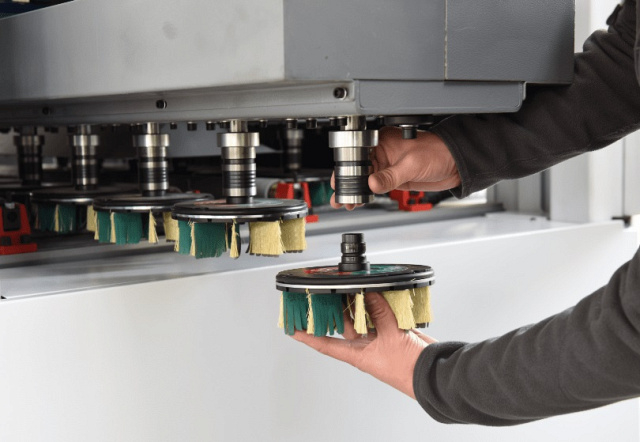

	Удобная смена шлифовального инструмента Продуманная система смены шлифовального инструмента, позволяет производить замену, не снимая весь барабан. А чашки легко снимаются и устанавливаются на быстросъемных механизмах. Что делает замену инструмента быстрой и удобной.
	Безопасность Все узлы оснащены датчиками, фиксирующими положение относительно заготовки, что не позволяет оператору задать параметры обработки, не соответствующие характеристикам станка и привести к поломке узлов или повреждению инструмента.
	Панель управления УдобнаяPLC-панельпозволяет оператору задать все необходимые параметры обработки, имеет полностью русифицированный интерфейс. С помощью нее оператор может создавать и записывать программы режимов шлифования с последующим выгрузкой и автоматическим позиционированием по каждой программе непосредственно. Возможности данной PLC-панели значительно снижают временные затраты на перенастройку оборудования и риски некорректного выбора режимов шлифования.
	Электрокомпоненты Все электрокомпоненты станка уже в базовой комплектации поставляются только от ведущих производителейSIEMENSиINOVANCE. Высокая степень надежности снижает затраты на ремонт и простои оборудования.
	Шлифовальный инструмент Flex Trim (Дания) Все узлы станка оснащены инструментомFlexTrim (Дания)и подбирается индивидуально в зависимости от:

Технические характеристики MOTIMAC FHDR 1300

• Ширина обработки, мм 1300
• Высота обработки, мм 3 - 120
• Мощность, кВт 29
• Масса, кг 5800
• Модель FHDR 1300
• Type Рельефно-шлифовальный станок
