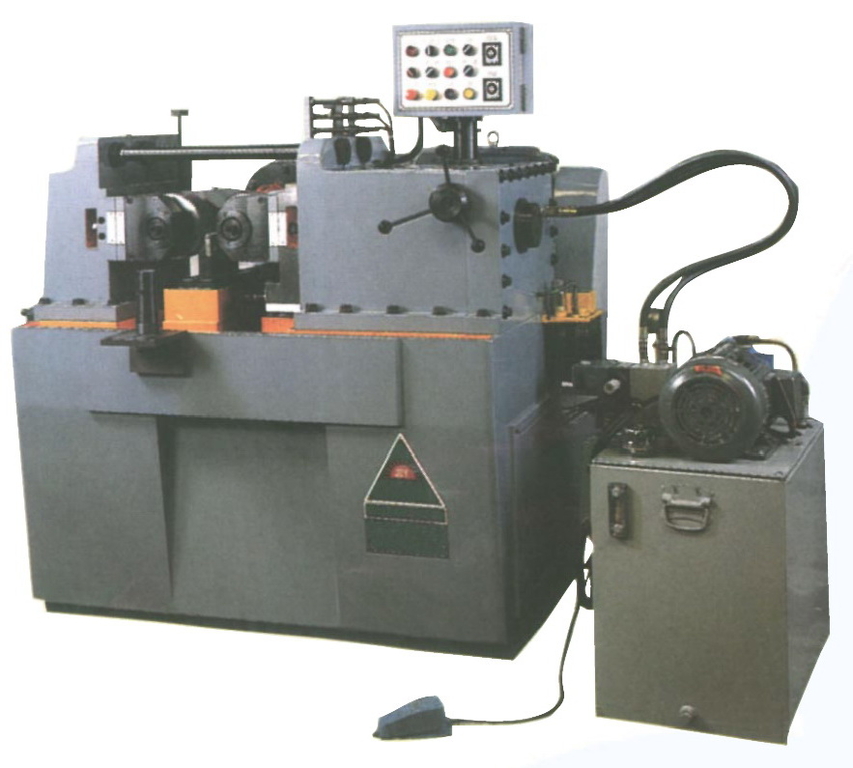

Резьбонакатной станок JDY- 50
Резьбонакатной станок JDY-50 от компании 'Невастанкомаш' - это надежное и производительное оборудование, которое позволит вам быстро и качественно выполнять резьбовые операции на металлических заготовках. Станок обладает высокой точностью и эффективностью, что делает его незаменимым инструментом для промышленных предприятий.
Преимущества резьбонакатного станка JDY-50:
- Мощность и надежность - обеспечивает высокую производительность и долгий срок службы;
- Простота в использовании - легкое управление и настройка позволяют быстро освоить оборудование;
- Высокая точность - обеспечивает идеально ровные и четкие резьбовые соединения;
- Компактный размер - удобно размещается на производственной площадке;
- Многофункциональность - возможность выполнения различных видов резьбы;
- Гарантийное обслуживание - наша компания предоставляет качественное техническое обслуживание и поддержку;
Назначение и сферы применения:
Резьбонакатной станок JDY-50 применяется для изготовления резьбовых соединений на металлических деталях и конструкциях. Он идеально подходит для использования на предприятиях машиностроения, автомобильной промышленности, строительных компаниях и других отраслях, где требуется высокая точность и скорость выполнения работ.
Высокая мощность, производительность и прочная конструкция – лишь некоторые из достоинств резьбонакатного оборудования. С помощью холодной накатки под давлением оно изготавливает мелкую резьбу. Резьбонакатной станок работает с различными металлами (сталью, сплавами, цветметом) и распространен в сфере общего машиностроения. Наружное нарезание резьбы машина производит вращающимися резьбонакатными роликами. Материал поддается деформации под холодной накаткой, за счет чего увеличиваются твердость и прочность обрабатываемого металла.

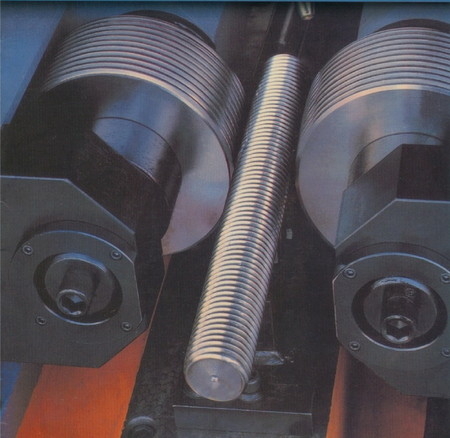

Как правило, каждый станок для накатки резьбы состоит из силовой и накатной систем. Силовая активизирует механический привод, отвечающий за синхронизацию валов, роликов и модуля для их встречного перемещения. Накатная система представляет собой шпиндельную и подвижную головки, расположенные на одной оси. У накатных роликов есть опора, а заход резьбы на них располагается одинаково.
Очень часто в промышленности используют гидравлический резьбонакатной станок. Он подходит для обработки профилей округлой конфигураций, из которых накаткой изготавливают цилиндрические, конические, фасонные, резьбовые поверхности, а также шнеки, и прочее. В частности, используют резьбонакатной станок для труб. Накатка, по сравнению с нарезанием, экономно расходует металл, процесс изготовления протекает в безотходном режиме и на выходе получают точно обработанную деталь с высокими эксплуатационными качествами.
Резьбонакатные станки с индексом "А" предназначены для накатки резьбы на трубах
Преимущества JDY- 50
- Гидравлические резьбонакатные станки серии JDY оснащены роликовыми шпинделями с одной подвижной шпиндельной бабкой и используются для накатки резьб (метрическая, дюймовая, птичья, трапециидальная и т.д.) и специальных профилей (например: спец.анкера) на цельных заготовках. Станки этой серии поставляются с давлением накатки от 4 до 40 тонн. По заказу возможно изготовление станков с большим давлением.
- Станина станка серии JDY сконструирована с применением метода конечных элементов. Благодаря сочетанию литой и сварной конструкции достигается максимальная жесткость, при этом рабочая зона открыта сверху для удобства работы оператора и возможности установки систем автоматизации.
- Подвижная шпиндельная бабка перемещается по направляющим качения. Станок предназначен для накатки резьбы методом радиальной подачи (врезным методом), при котором длина роликов должна превышать длину накатываемой резьбы примерно на 3-5 мм
Технические характеристики JDY- 50
| Диапазон наружного диаметра накатываемой резьбы |
6 ~ 80 мм |
| Шаг резьбы | 1.0p ~ 6.0p |
| Максимальная длина накатываемой резьбы | В зависимости от длины поддерживающего стола |
| Скорость накатки резьбы | 10 / 20/28/38 об/мин |
| Максимальный наружный диаметр накатных плашек | 180 мм |
| Внутренний диаметр накатных плашек | 54 мм |
| Ширина накатных плашек | 35 ~ 150 мм |
| Максимальное межцентровое расстояние между накатными шпинделями | 230 мм |
| Минимальное межцентровое расстояние между накатными шпинделями | 170 мм |
| Производительность | 4 ~ 30 шт/мин |
| Двигатель шпинделя | 10 HP |
| Двигатель гидравлики | 5 HP |
| Давление на ролики | 40 тонн |
| Вес | 2700 кг |
| Габариты | 1800 x 1500 x 1300 |
Все технические характеристики носят информационный характер и могут быть изменены производителем без уведомления.
Резьбонакатные станки с индексом "А" предназначены для накатки резьбы на трубах
Комплект поставки JDY- 50
- Станок JDY- 50
- Инструкция по эксплуатации
- упаковка
