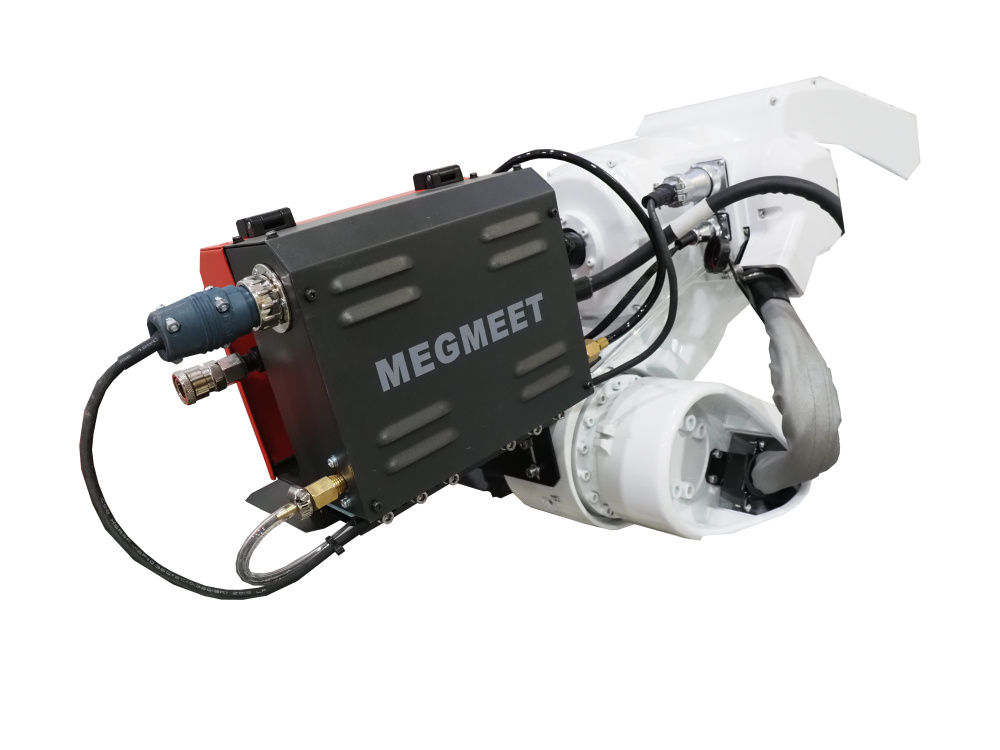

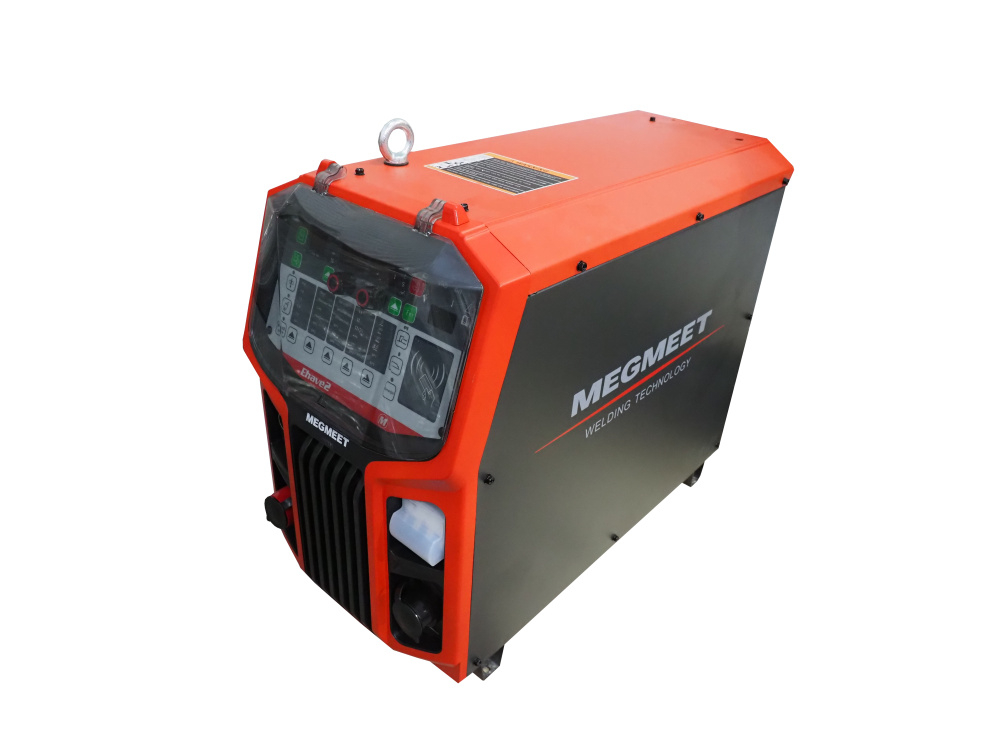

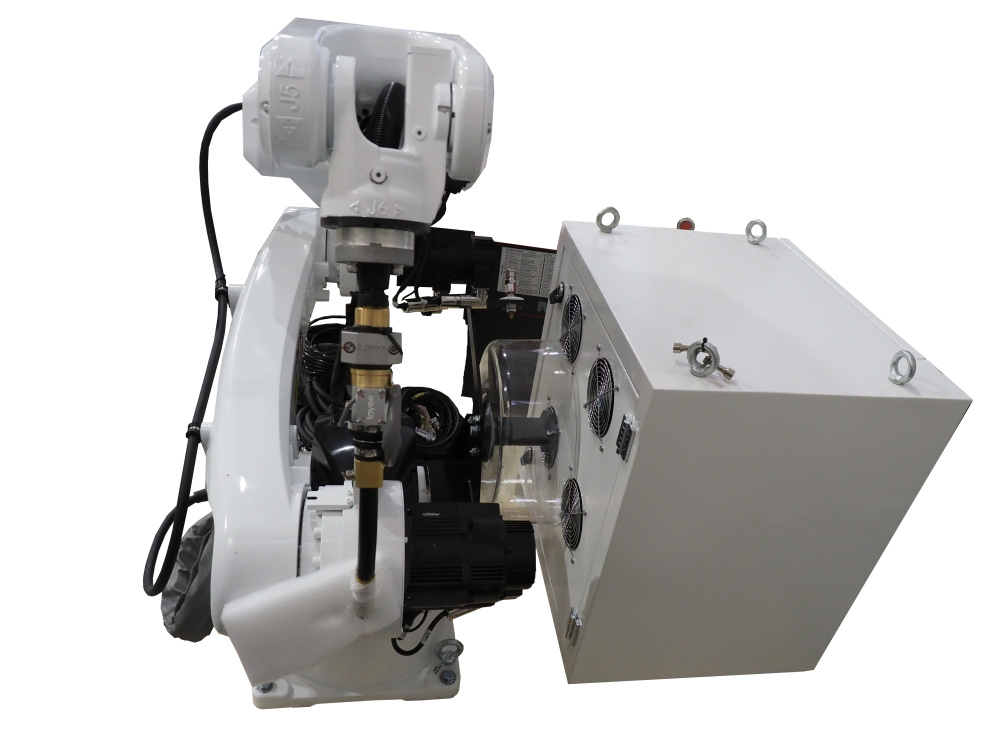

Роботизированный сварочный комплекс MetalCraft JH605
Артикул: JH605 Код товара: 99597
Шестиосевой сварочный комплекс JH605 применяется для выполнения дуговой и точечной сварки автомобильных деталей, металлических листов и стальных конструкций. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JH605, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный/настольный, настенный) выбирается в соответствии с решаемой задачей и спецификой производства. Применение манипулятора JH605 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности metalcraft jh605
• Высокоскоростной сервопривод
• Встроенные программы для различных типов сварки
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.06 мм
• Степень защиты манипулятора / шкафа-контроллера: IP50 / IP50
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%

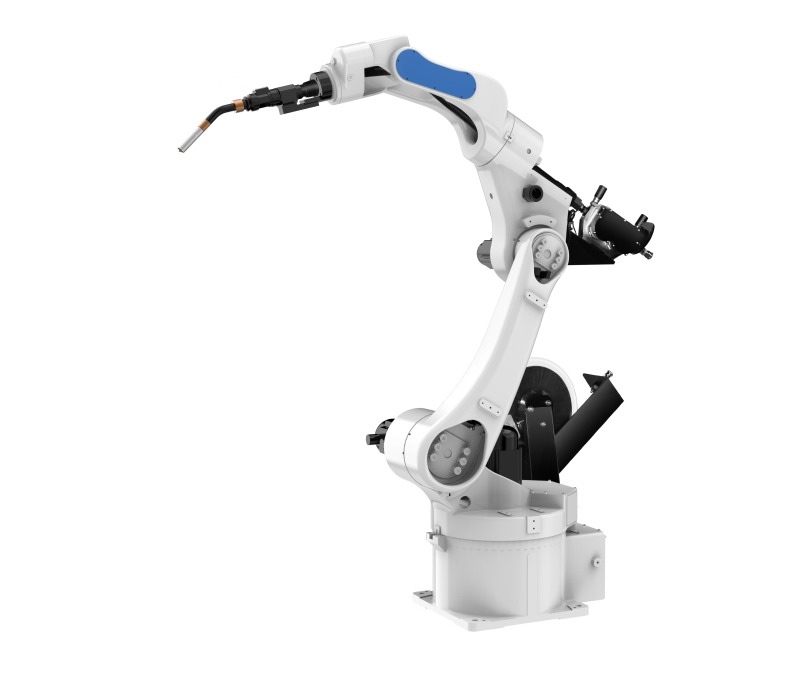

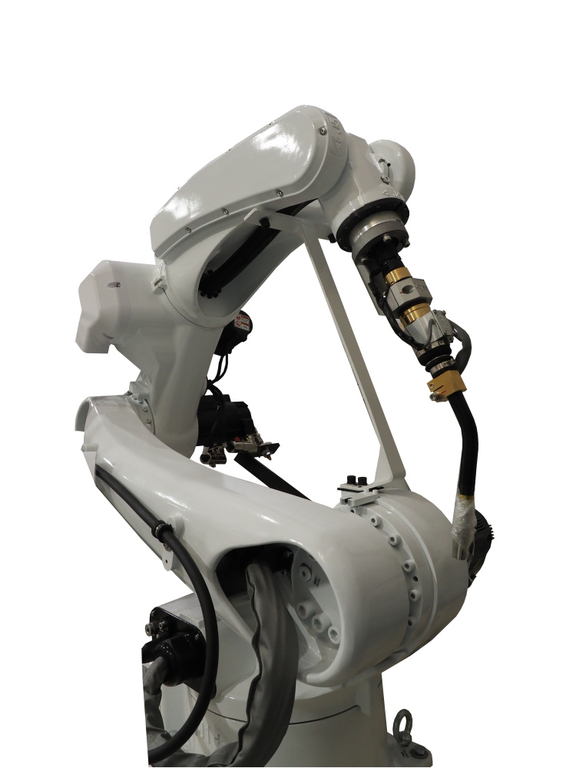

• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.

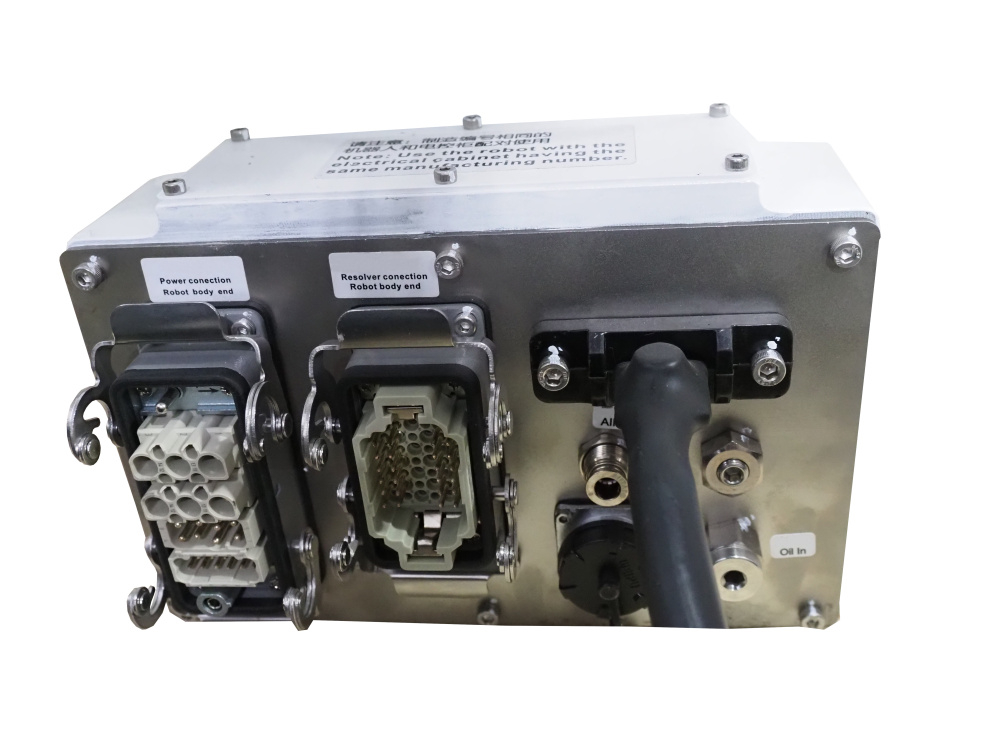

• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Технические характеристики metalcraft jh605
| Характеристика | Значение |
|---|---|
| Наличие | На складе |
| Количество осей | 6 |
| Макс. рабочий радиус, мм | 1441 |
| Грузоподъемность, кг | 5 |
| Потребляемая мощность, квт | 2 |
| Рабочее напряжение, в | 380 (3 фазы) |
| Степень защиты | Манипулятор: IP50 / шкаф: IP50 |
| Условия эксплуатации | Температура 0°C - 45°С, влажность 20 - 80% |
| Точность повторного позиционирования, мм | ±0.06 |
| Диапазон перемещений оси j1 | ±150° |
| Диапазон перемещений оси j2 | -145° / +60° |
| Диапазон перемещений оси j3 | +30° / +270° |
| Диапазон перемещений оси j4 | ±120° |
| Диапазон перемещений оси j5 | -110° / +140° |
| Диапазон перемещений оси j6 | ±360° |
| Номинальная скорость по оси j1 | 148°/с, 2.58 рад/с |
| Номинальная скорость по оси j2 | 148°/с, 2.58 рад/с |
| Номинальная скорость по оси j3 | 148°/с, 2.58 рад/с |
| Номинальная скорость по оси j4 | 225°/с, 3.93 рад/с |
| Номинальная скорость по оси j5 | 225°/с, 3.93 рад/с |
| Номинальная скорость по оси j6 | 225°/с, 3.93 рад/с |
| Максимальная скорость по оси j1 | 222°/с, 3.87 рад/с |
| Максимальная скорость по оси j2 | 222°/с, 3.87 рад/с |
| Максимальная скорость по оси j3 | 222°/с, 3.87 рад/с |
| Максимальная скорость по оси j4 | 337.5°/с, 5.89 рад/с |
| Максимальная скорость по оси j5 | 337.5°/с, 5.89 рад/с |
| Максимальная скорость по оси j6 | 337.5°/с, 5.89 рад/с |
| Допустимый момент инерции по осям j4, j5, j6,кг*м² | 0.3 / 0.3 / 0.035 |
| Допустимый крутящий момент по осям j4, j5, j6, нм | 35 / 35 / 15 |
| Масса робота, кг | 196 |
| Масса шкафа-контроллера, кг | 43 |
Комплект поставки metalcraft jh605
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 | Роботизированная рука-манипулятор JH605 | 1 шт. | |
| 2 | Планшет управления | 1 шт. | |
| 3 | Электрошкаф | 1 шт. | |
| 4 | Комплект соединительных кабелей | 1 шт. | |
