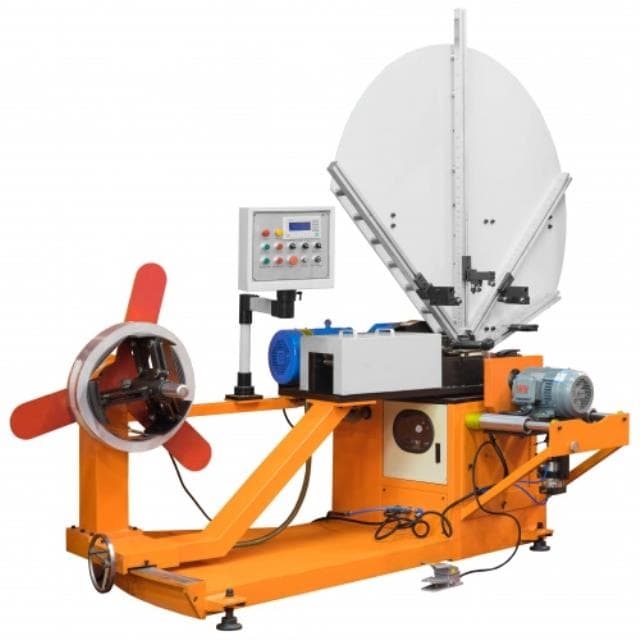

Stalex SBTF-1500 - станок спирально навивной sta100590

Станок спирально навивной Stalex SBTF-1500 - это надежное и мощное оборудование для производства спиральных труб различного диаметра. Он отличается высокой производительностью и точностью работы, что делает его идеальным выбором для предприятий, занимающихся производством вентиляционных систем, дымоходов, воздуховодов и других изделий.

Преимущества

• Высокая производительность
• Точность и качество навивки
• Простота в эксплуатации
• Надежность и долговечность
• Гарантийное обслуживание

Особенности

• Мощность: 1500 Вт
• Диаметр навивки: от 80 мм до 1500 мм
• Скорость вращения: до 150 об/мин
• Различные режимы работы

Назначение

Станок спирально навивной Stalex SBTF-1500 предназначен для быстрой и качественной навивки спиральных труб из металлической ленты. Он позволяет производить работы любой сложности с минимальными затратами времени и усилий.

Сферы применения

Это оборудование находит широкое применение на производствах вентиляционных систем, печных и котельных установок, а также в строительстве и ремонте зданий. Станок Stalex SBTF-1500 поможет увеличить производительность и качество работы вашего предприятия.

Станок спирально - навивной Stalex SBTF-1500 Видео работы №1

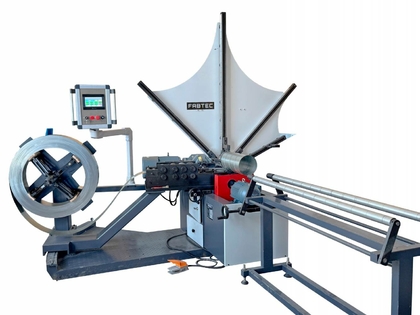

Станок спирально - навивной Stalex SBTF-1500 — предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.
Линия модели Stalex SBTF-1500 состоит из:
Декойлер – размотчика рулонного материала;
Прокатный стан, предназначенного для правки и выпрямления материала;

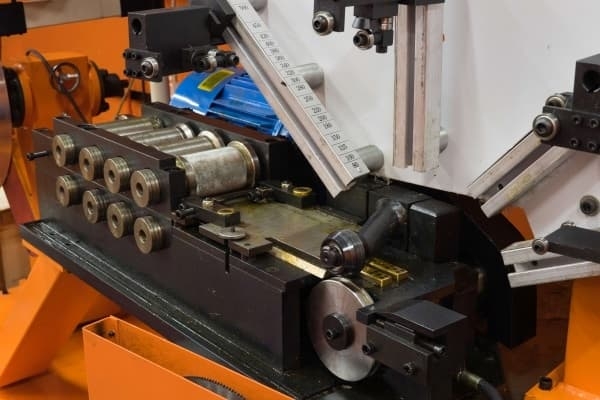

Формирующее колесо и закрывающие ролики, для формирования «замка» на прокатных роликах и процесса навивки с герметичным закрытием «замка» витого воздуховода;
Отрезная пневматическая дисковая пила в нужный размер, при отрезке край получается не острый и без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.

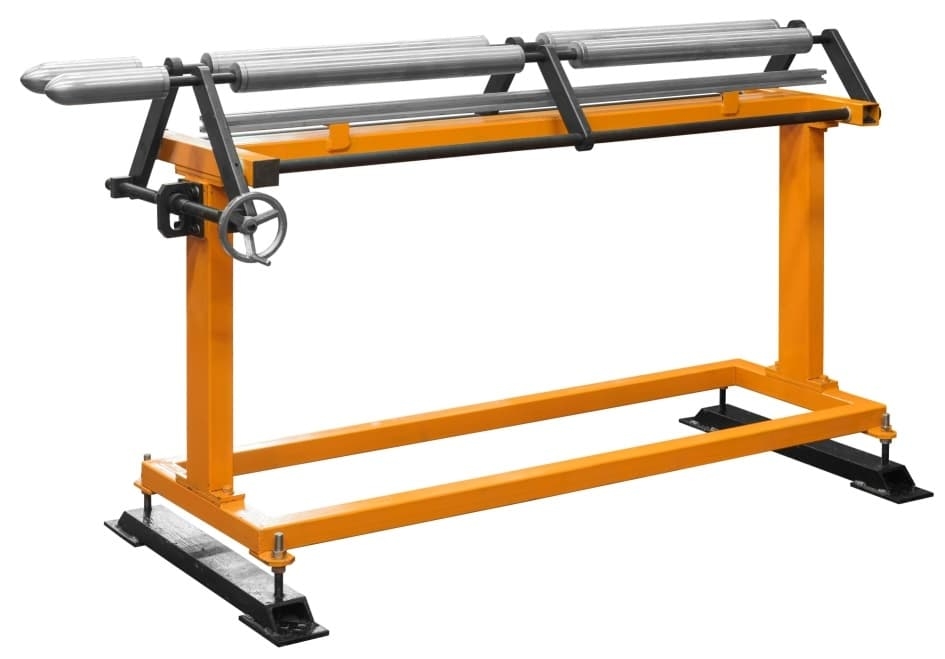

Приёмный роликовый стол.

Высокая производительность станка осуществляется за счет автоматизации работы линии, управляемая системой ЧПУ с CAD/CAM программой. «Веер» оснащен системой линеек, упоров и направляющих, а также мерными лентами для производства спирально-навивных воздуховодов малого диаметра.
На приемном роликовом столе установлены мерная линейка с датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины.

Преимущества Stalex SBTF-1500

• Формирующее колесо и закрывающие ролики, для формирования «замка» на прокатных роликах и процесса навивки с герметичным закрытием «замка» витого воздуховода;
• Отрезная пневматическая дисковая пила в нужный размер, при отрезке край получается не острый и без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию;
• Высокая производительность станка осуществляется за счет автоматизации работы линии, управляемая системой ЧПУ с CAD/CAM программой;
• «Веер» оснащен системой линеек, упоров и направляющих, а также мерными лентами для производства спирально-навивных воздуховодов малого диаметра;
• На приемном роликовом столе установлены мерная линейка с датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины;
• Профилирующие ролики изготовлены из высококачественной закаленной стали;
• Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов;
• Надежное соединение, которое увеличивает показатели воздухонепроницаемости;
• Широкий диапазон диаметров изготавливаемых труб;
• Возможность работы с разными материалами;
• Высокое качество изготавливаемых изделий;
• Простота настройки и обслуживания;
• Удобная система автоматического управления;
• Высокоскоростная режущая система;
• Счетчик изготавливаемых изделий;
• Длина трубы - от 100 до 6000 мм;
• Допустимая толщина труб (оцинкованная сталь) - от 0.4 до 1.2 мм;
• Допустимая толщина труб (нержавеющая сталь) - от 0.4 до 0.8 мм;
• Скорость движения ленты - от 1 до 38 м/мин;
• Мощность главного двигателя - 5.5 кВт;
• Мощность двигателя пилы - 4 кВт;
• Рабочее давления - от 0.5 до 0.7 кПа;
• Долгий срок службы.

Технические характеристики STALEX SBTF-1500

Диаметр трубы, мм	85-1500
Длина трубы, мм	100-6000
Толщина металла:
Оцинкованная сталь, мм	0,4-1,2
Нержавеющая сталь, мм	0,4-0,8
Ширина ленты, мм	137
Скорость движения ленты, м/мин	1-38
Габариты, ДхШхВ мм	3400х2070х2720
Вес, кг	1708
Система управления	Автоматическое управления типа ПЛК
Мощность главного двигателя, кВт	5,5 (380 В)
Мощность двигателя пилы, кВт	4 (380 В)
Питание, В	380 (50 Гц)
Рабочее давление, кПа	0.5~0.7

Особенности Stalex SBTF-1500

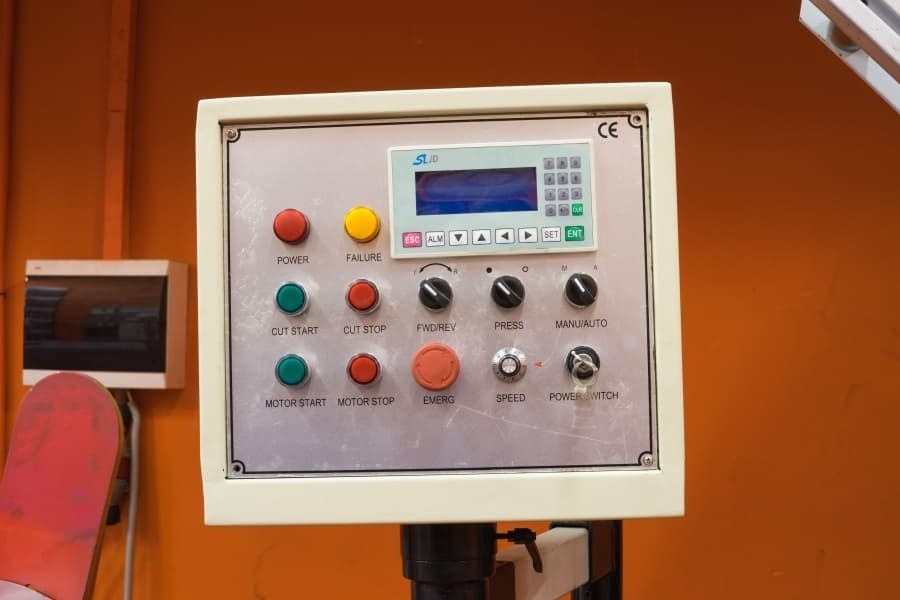

	Всё в одном месте Все элементы настройки рабочих параметров агрегата расположены в одном месте и имеют понятную символику, что позволяет быстро приступить к работе.
	Эргономичная конструкция Опоры спирально-навивного станка Stalex SBTF-1500 100590 регулируются по высоте - это обеспечивает его устойчивость на любой, даже неровной поверхности.
	Удобное управление Ножная система управления оставляет руки оператора свободными и способствует удобству в работе.
	Безопасная работа Отрезная пила надежно закрыта специальным кожухом, что предотвращает случайные травмы пользователя.

Комплектация

• Станок Stalex SBTF-1500
• ЧПУ с CAD/CAM программой
• Инструкция
• Упаковка.

• Макс.размер Ø, мм 85-1500
• Тип Автоматическое управления типа ПЛК
• Мощность, кВт 5,5
• Масса, кг 1708
• Объем для доставки, м3 19.14
• Модель Stalex SBTF-1500
