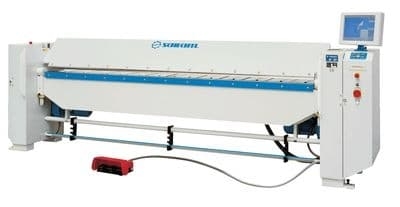

Электромеханический листогиб Schechtl MAB 100

Электромеханический листогиб Schechtl MAB 100

Преимущества:

• Высокая точность гибки листового металла
• Простота в использовании и настройке
• Долговечность и надежность
• Эффективное гарантийное обслуживание

Особенности:

• Электромеханическая система управления
• Максимальная длина гиба 1000 мм
• Максимальная толщина обрабатываемого металла до 2 мм
• Удобная панель управления

Назначение:

Электромеханический листогиб Schechtl MAB 100 предназначен для гибки листового металла с высокой точностью и эффективностью.

Сферы применения:

Этот листогиб идеально подходит для производственных предприятий, мастерских по обработке металла, а также для строительных и ремонтных работ.

Ключевые слова:

листогиб, Schechtl, MAB 100, электромеханический, промышленное оборудование, гибка металла

Электромеханический листогиб Schechtl MAB 100 является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому скорость прижима заготовки составляет 50 мм/сек. Гибочная балка поворачивается со скоростью 80°. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Высота подъема прижимной балки 140 мм, позволяет удобно размещать заготовку.

Преимущества

Электромеханические листогибы Schechtl МАВ 100- это универсальный гибочный станок с рабочей длиной 2040 мм для гибки стального листа (400 МПа) толщиной до 4,0 мм. Предельная толщина гибки других материалов зависит от их прочностных свойств. По мощности и техническим возможностям листогиб SCHECHTL MAВ стоит на особом месте. Массивная жёсткая сварная конструкция даёт возможность обрабатывать на одном станке, как толстые листы алюминия, так и тонкие листы различных марок стали. При этом лист, надёжно зажатый прижимной траверсой листогиба, не проскальзывает, что обеспечивает точность и стабильность размеров. Сила зажима прижимной траверсы регулируется с обеих сторон, а высота её подъёма над рабочим столом составляет 140 мм. Гибочная траверса электромеханического листогиба Schechtl MAB 200 моментально настраивается и по толщине листа, и на необхоимый радиус его гибки. Электромеханический листогиб Schechtl MAВ 200 поставляются с острокантной накладкой 20° и профильной накладкой 20° (R=2мм) для прижимной траверсы, рабочими накладками 68х10 и 68х24 для гибочной траверсы. Кроме того, как дополнительная опция, для специфических задач, листогиб может комплектоваться разнообразными накладками для прижимной траверсы. С установкой дополнительных опции (сегментная верхняя траверса) появляется возможность изготовления сложных профилей и деталей типа «короб» или «конверт». Листогиб модели MAB поставляется с завода с опорной решеткой на задней стороне, если он не оборудован упором для ограничения глубины обработки. Опорная решетка препятствует провисанию обрабатываемых деталей назад и существенно упрощает работу. Подшипники и направляющие листогиба почти не требуют технического обслуживания. Механика электромеханическог1 листогиба рассчитана на длительную профессиональную эксплуатацию.

Предусмотрены следующие варианты исполнения

• STD управление: ручная настройка угла гибки по кольцевой шкале потенциометра, ручная настройка заднего упора, запуск в работу ножным выключателем.
•  ЕС-управление: Установка по сенсорному экрану длины отгибаемого элемента, угла гибки, высоты подъёма верхней траверсы над отогнутой стороной; возможность сохранения в памяти 200 программ, каждая из 36 элементов; просмотр изделия в объёмном изображении; каждому профилю может быть присвоен своё обозначение; функция копирования профиля; запуск в работу ножным выключателем.
• ECT-управление: Как описанное выше ЕС-управление плюс дополнительно: привод заднего упора посредством зубчатого ремня, глубина установки до 750 мм; точность установок 0,3 мм; шесть задних упорных пальцев; задняя упорная планка из алюминия.

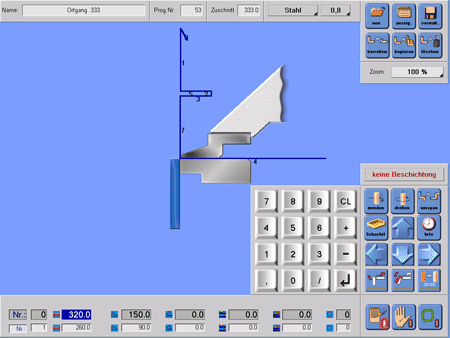

• ЧП-управление (СNC S-Touch): графическое изображение движения траверс листогиба в режиме реального времени; графическое изображение положения вложенной жести перед каждым изгибом; каждый рабочий шаг поясняется наглядным графическим изображением; корректировка профиля в режиме "он-лайн"; проведение коррекции углов изгиба для всей программы, а также коррекция программ изгиба для отдельных углов; повторные программы гибки специальных радиусов; быстрый режим ввода для уникальных изгибов; ввод глубины установки листа, угла изгиба, высоты остатка, поворот конверта; на сенсорном экране листогиба возможен поиск профиля по обозначению, по эскизу или по поперечному сечению. Программа персонального компьютера листогиба включает: 22 дюймовый цветной сенсорный дисплей с высоким расширением; объёмное графическое изображение; USB-порт для обеспечения передачи программ; внутренняя память для более 3.000 программ; свободный выбор именных программ (обозначения профилей); библиотека гибочных накладок; электронную регулировку прижимной траверсы на заданную толщину листа; учёт количества сделанных деталей, машинного времени, сохранение данных в памяти; выбор языка: немецкий, английский, русский; регулировку глубины установки заднего упора 6–1000 мм с приводом от электродвигателя.

Технические характеристики электромеханического листогиба Schechtl MAB 100

Системы управления листогибами Schechtl

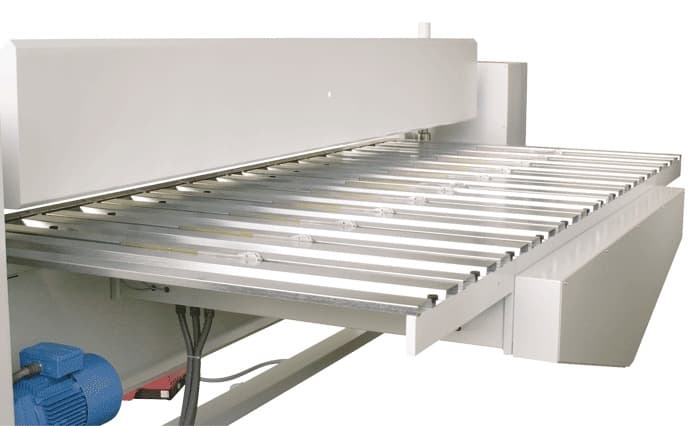

	STD Плавная регулировка одного угла гиба при помощи потенциометра Управление ножной педалью Опорная решётка для поддержки металла сзади Кабель 5 м с вилкой 16 А
	ECT Цветной сенсорный дисплей с диагональю 7.5'' Задаётся последовательность углов гиба и высоты подъёма прижимной балки Хранение до 50 профилей в памяти Функция переворота металла с ожиданием подтверждения Последовательность до 36 гибов для одного профиля Функция копирования профиля Возможность присвоения имени программам (буквы и цифры) Моторизированный задний упор 6 - 750 мм с ремённым приводом Точность позиционирования 0.3 мм 6 упорных пальцев Ножная педаль управления Опорная решётка для поддержки металла сзади Кабель 5 м с вилкой 16 А
	CNC S-TOUCH Графическое представление процесса гибки выбранного профиля Графическое представление положения листа перед каждым гибом Программирование без вложенных меню Серия повторений для получения радиусных профилей Возможность быстрого ввода значений угла гиба, положения упора, высоты подъёма и опускания прижимной балки для единичных гибов Поиск профиля в библиотеке по имени и изображению, возможность рисования профиля на сенсорном экране Жидкокристаллический цветной монитор 22'' высокого разрешения Порт USB для резервного копирования и переноса программ Возможность постоянного хранения более 3000 программ Свободный выбор имени программы (названия профиля) Ведение учёта произведённого количества и общего машинного времени Выбор языка (в т.ч. русского) Плавный старт гибочной балки Моторизированный задний упор 6 - 1000 мм Кабель 5 м с вилкой 16 А

Базовая комплектация Schechtl MAB 100

• Станок с накладками гибочной балки 68/10 и 68/24
• Блок ножного выключателя
• Трехфазная вилка стандарта EU/16А с кабелем 5 м
• Острокантная накладка прижимной балки 20° R=1 мм

Опции Schechtl MAB 100

• Задний упор 500 мм или 750 мм
• Задний упор 500 или 750 мм с поддержкой тонкого листа
• Сегментный инструмент прижимной балки h=55 или 93 мм с монтажной шиной
• Сегментный инструмент прижимной балки h=107 мм с быстросъемной монтажной шиной
• Второй блок ножного выключателя
• Дополнительные варианты накладок на прижимную и гибочную балки
• Моторизованный задний упор с пневмоприводом 1500 мм, 2000 мм, 3150 мм для станков с CNC управлением

• Ширина обработки, мм 1040
• Уци Нет
• Толщина, мм 4
• Модель MAB 100
• Производство Германия
• Type Электромеханический листогиб
