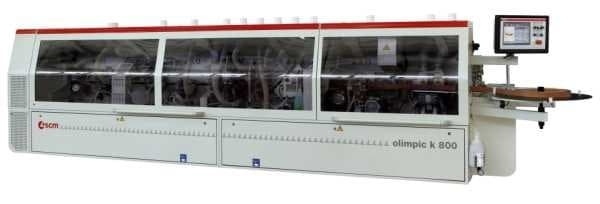

Кромкооблицовочный автоматический станок SCM OLIMPIC K 800

Кромкооблицовочный автоматический станок SCM OLIMPIC K 800

Мы рады представить вам кромкооблицовочный автоматический станок SCM OLIMPIC K 800 от компании 'Невастанкомаш'. Этот станок обладает множеством преимуществ и особенностей, которые делают его незаменимым инструментом в вашем производстве.

Особенности и преимущества:

• Высокая производительность и точность обработки
• Автоматическая система подачи кромки
• Интегрированная система контроля качества
• Простота в использовании и настройке
• Надежность и долговечность конструкции

Назначение и сферы применения:

Кромкооблицовочный автоматический станок SCM OLIMPIC K 800 предназначен для качественной и быстрой обработки кромок различных материалов, таких как ДСП, ЛДСП, пластик и металл. Он идеально подходит для мебельного производства, столярных цехов, производства дверей и окон, а также других отраслей, где необходима высокая точность и качество обработки.

Не упустите возможность приобрести кромкооблицовочный автоматический станок SCM OLIMPIC K 800 от 'Невастанкомаш' уже сегодня и улучшить эффективность вашего производства!

Кромкооблицовочный автоматический станок SCM OLIMPIC K 800 предназначен для облицовки кромок прямолинейных сторон панелей в автоматическом режиме различными кромочными материалами.

Описание кромкооблицовочного автоматического станка SCM OLIMPIC K 800

• Станина станка из высокопрочной стали с ребрами жесткости является превосходным основанием для рабочих групп
• Поворотный пульт управления на входе станка
• Выдвигаемый роликовый суппорт для поддержки панелей вдоль всей длины станка
• Аспирационные патрубки, выведенные на внешнюю часть защитной кабины
• Электрический шкаф с выключателем, запираемым на замок
• Тепловая защита двигателей
• Кнопки аварийного отключения на входе и выходе станка
• Частотный преобразователь

Технические характеристики кромкооблицовочного автоматического станка SCM OLIMPIC K 800

 СИСТЕМА ПОДАЧИ ОБРАБАТЫВАЕМЫХ ПАНЕЛЕЙ

Подающий транспортер с обрезиненными накладками на индустриальной цепи 1? перемещение башмаков транспортера происходит по двум стальным шлифованным направляющим, одной – круглого сечения, второй - плоской, что обеспечивает прямолинейность перемещения и невосприимчивость к боковым нагрузкам стальной верхний прижим с двумя рядами обрезиненных роликов, установленных на подшипниках, для равномерной подачи и надежной фиксации обрабатываемых деталей.
Ручная настройка прижимного моста.
Механический цифровой индикатор установленной толщины панели.

«RT-E» - АГРЕГАТ ФРЕЗЕРОВАНИЯ ТОРЦА ДЕТАЛИ НА ВХОДЕ (ПРИФУГОВКА)
(только для компоновок станков, имеющих в обозначении букву «Т»).

Он расположен перед клеевым узлом и предназначен для фрезерования торца обрабатываемой детали и, тем самым, для создания идеальной поверхности. Узел оснащен 2 высокочастотными двигателями. Работа двигателей по таймеру - для предотвращения сколов на детали. Регулировка по высоте для возможности корректного центрирования инструмента и детали.
Можно производить фрезерование с различной величиной съема, регулируя направляющую на входе с помощью цифрового индикатора.
Автоматическое позиционирование направляющей на входе, связанное с включением узла прифуговки на панели управления (пневматическое включение/исключение из работы).
Узел оснащен парой фрез с напайными ножами. Эти фрезы не предназначены для интенсивной эксплуатации, поэтому рекомендуется оснастить станок алмазными фрезами.

"VC 800" ГРУППА НАНЕСЕНИЯ КЛЕЯ

• Быстронагреваемая клеевая ванночка для термоплавкого клея с тефлоновым покрытием.
• Ролик для нанесения расплавленного клея на панель с регулировкой количества клея.
• Возможность исключения из работы клеевого узла для выполнения проходов без нанесения клея.
• Цифровой термостат для управления температурой на клеенаносящем ролике.
• Система автоматического понижения температуры клея при временной остановке станка. Устройство автоматической загрузки рулонного и полосового кромочного материала.
• Гильотина для отсечки кромочного материала толщиной до 3 мм от рулона.
• Опорная тарелка большого диаметра для рулонного кромочного материала.
• Прижимной блок с независимой пневматической регулировкой и механическим цифровым индикатором.
• Один приводной фрикционный тефлоновый ролик большого диаметра с управлением по таймеру. 2 допрессовочных холостых конических ролика.

«K/SEL» ТОРЦОВОЧНЫЙ АГРЕГАТ

С двумя независимыми высокочастотными двигателями для обрезки передних и задних свесов кромочного материала.
Наклоняемые двигатели с ручной регулировкой от 0 до 15 градусов, без использования гаечных ключей.
Есть возможность производить торцевую обрезку также на панелях софт/постформинг.
Высокая точность и надежность благодаря перемещению двух двигателей по ПРИЗМАТИЧЕСКИМ НАПРАВЛЯЮЩИМ С ЛИНЕЙНЫМИ ПОДШИПНИКАМИ. Каждый двигатель оснащен копирующим устройством для точного позиционирования пил в точке резания. Специальные аспирационные короба, установленные на обоих моторах над зоной реза.
Пара пил включена в комплект поставки.

«RI/800» НАКЛОНЯЕМЫЙ ФРЕЗЕРНЫЙ АГРЕГАТ ДЛЯ СНЯТИЯ ВЕРХНЕГО И НИЖНЕГО СВЕСОВ

Ручной наклон в диапазоне 0 - 20°. Оснащен двумя независимыми высокочастотными двигателями, установленными на суппорт, который жестко закреплен к базе станка, предназначен для снятия свесов кромочного материала по верхней и нижней кромке детали.
Вертикальное и горизонтальное перемещение двигателей по круглым закаленным направляющим с подшипниковыми втулками. Два рабочих положения с ручной настройкой и револьверная головка с 4-мя упорами.
Вертикальные и фронтальные вращающиеся копиры для точного позиционирования инструмента в точке обработки. Быстрая и легкая регулировка, благодаря следующим элементам: механические цифровые индикаторы для вертикальной и горизонтальной настройки быстрое механическое и электрическое отсоединение двигателей устройство быстрого съема фрез быстрое ручное исключение узла с рабочей линии без изменения его настроек.
Агрегат оснащен высокоэффективными аспирационными патрубками "ED-SISTEM" и прямыми фрезами со сменными ножами, либо радиусными с напайными ножами, в зависимости от компоновки.

КОПИРОВАЛЬНО-ФРЕЗЕРНЫЙ АГРЕГАТ «ROUND K»

Автоматически обрабатывает угловые стыки кромочного материала без остановки детали. Узел позволяет производить обработку углов на кромочном материале толщиной до 3 мм (ПВХ/ABS), а при работе с тонким материалом обрабатывать кромочный материал, нанесенный на боковые стороны деталей софт/постформинга.
Операция обработки углов выполняется за один проход (каждая сторона) без ручного вмешательства.
Агрегат, в качестве стандартной характеристики, может также работать, как узел для снятия верхнего и нижнего свесов.

Технические данные:

• два высокочастотных двигателя,
• фронтальные и вертикальные копиры с закаленными контактными поверхностями для обеспечения наилучшей точности,
• выбор двух ПРЕДУСТАНОВЛЕННЫХ рабочих позиций (комплект для пневматического перехода между 2 позициями – по запросу),
• перемещения узла быстрые и точные благодаря скольжению по призматическим направляющим на линейных подшипниках,
• пневматическое исключение узла с панели управления (стандартно) пара фрез с 3-мя напайными ножами ED-SYSTEM (R=2мм) включены в комплект поставки высокоэффективные аспирационные колпаки ED-SYSTEM
• максимальная толщина кромочного материала: 3 мм

ЦИКЛЕВОЧНЫЙ АГРЕГАТ "RAS/V"

Для финишной обработки кромочных материалов (ПВХ/ABS) толщиной 3 мм.
Он обеспечивает высокое качество обработки благодаря жесткой структуре агрегата, и, как следствие, отсутствие вибраций.
Высокая точность обеспечивается благодаря дисковым копирам. Узел укомплектован механическими цифровыми индикаторами для облегчения настроек фронтальных копиров и циклей.
Независимые патрубки для аспирации и контейнер для фильтрации длинной стружки.
Пара циклей включена в комплект поставки (R=2 мм).

СИСТЕМА УПРАВЛЕНИЯ «StarTouch» вместо «ORION 110»

Основные характеристики:

• Цветной сенсорный экран 12'';
• Графическое изображение агрегатов и их состояния (включено/выключено);
• Графическая имитация процесса обработки заготовки с каждой стороны;
• 100 рабочих программ, 6 из которых с быстрым выбором;
• управление рабочими группами и автоматический запуск электродвигателей;
• управление температурой клея в бачке;
• выбор первого или второго прохода режущего инструмента без остановки программы;
• простая диагностика для выработки оператором быстрого решения по возникающим неисправностям;
• статистическая информация по частичным и абсолютным операциям: число обработанных элементов, количество отделанной кромки, число включений электродвигателей, параметры подающего транспортера;
• рабочая температура – от 0 до 450С;
• выбор единиц измерения – миллиметры или дюймы.

 Оснастка "AUTOSET"

Позволяет управлять с пульта рабочим положением агрегатов и менять тип обработки.
Включает:

• управление по таймеру прижимными роликами;
• независимый пневматический поворот пильных дисков торцовочного агрегата;
• пневматическое исключение агрегата снятия свесов "RI/800";
• 2-х позиционный пневматический комплект для агрегата "ROUND K";
• независимое пневматическое исключение циклевочного агрегата (снизу/сверху).
• 2 скорости подачи (11 - 16 м/мин) для станков с агрегатом "ROUND K"

Устанавливается агрегат "ROUND SK". Входит устройство автоматической смазки подающего конвейера.
Позволяет выполнять обгонку углов на скорости 16 м/мин. Пневматическое устройство контроля дистанции на входной направляющей.
Позволяет осуществлять подачу заготовок с соблюдением оптимальной дистанции.
Электронное позиционирование верхнего прижима.

Инструмент со сменными ножами вместо напайных Комплект копиров для агрегата предварительного фрезерования «RT-E».
Позволяет агрегату следовать геометрии заготовок, выдерживая постоянную величину съема.
Рекомендуется для длинных и не идеально прямых деталей.

Алмазный инструмент Н=49 для агрегата предварительного фрезерования «RT-E».
Вместо стандартного твердосплавного инструмента D100, Н=49, Z = 2+2 для панели с максимальной высотой 45 мм.
Устройство предварительного нагрева клея для "VC 800" Вместо стандартного клеенаносящего агрегата.
Устройство предварительной нагрева клея в гранулах.

Вместимость 4 кг и клеевой бачок емкостью 0,5 кг.
Обеспечивает постоянную оптимальную температуру клея при любом расходовании.
Автоматическое пополнение бачка по сигналам с датчика уровня клея.
Установленная мощность 1,9 кВт. Включает систему быстрой смены клеевого бака "Fastlock"

2-ух позиционный пневматический комплект для агрегата снятия свесов «RI/800»
Устройство пневматического позиционирования наклоняемого агрегата для снятия свесов с панели управления для быстрой перенастройки в зависимости от толщины кромочного материала (например с 0,4 мм на 3 мм).
При наличии этой опции агрегат комплектуется радиусными фрезами.

Циклевочный агрегат для клеевого шва «RCL»
Для снятия остатков клея для получения чистого клеевого шва.
Два вертикальных роликовых копира, две продувочных форсунки, 2 сменных ножа.
Агрегат имеет пневматическое исключение.

Примечание: - установка в свободное место «RCL

Пазовальный агрегат «K-100» (1 x 1,0 кВт, 200 Гц, 12.000 мин -1), для фрезерования проходных и непроходных пазов, наклоняемый 0 - 900, с управлением по таймеру и устройством пневматического отключения. Перемещение по призматическим направляющим. Фреза в комплекте толщиной 4 мм (посадочное отверстие 16 мм, макс.диаметр 80 мм).

Примечание: - установка в свободное место «1»

Полировальный агрегат «SPN» (2х 0,18 кВт, 3000 об/мин), наклоняемый, вкл. два полировальных диска

Примечание: - установка в свободное место «1/2.

• Толщина, мм 0,4 - 3
• Модель OLIMPIC K 800
• Type Кромкооблицовочный автоматический станок
