Шипорезный станок для овального шипа YRT-115
(голосов 1)
Артикул: 7999yrt_115 Код товара: 106365
Под заказ
Автоматический шипорезный станок для фрезерования овального и круглого шипа. Станок позволяет изготовить все типы мебельного шипа в любой плоскости. Регулировка движения шпинделя осуществляется механически и занимает несколько секунд. Станок предназначен для зарезки скругленных шипов всех видов с любыми наклонами по оси шипа, даже вертикальные шипы под углом 90°. Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип.
Область применения YRT-115
Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип. Получаемые изделия
Схемы обработки YRT-115
 |
Фрезерование шипов |
Конструктивные особенности YRT-115
 |

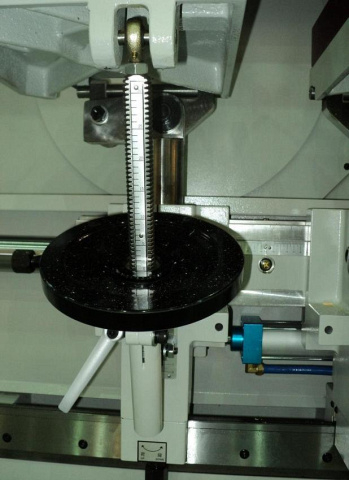

Три направления шипа Три направления шипа: от горизонтального до вертикального (на 90°) могут быть быстро и удобно заданы с помощью перемещения позиционирующего диска. На рисунке положения: А — горизонтальный шип, В — под углом 45°, С — вертикальный шип. |
 |
Оснащен специальной фрезой мод. «24 Т»: |
 |
Упорные линейки Упорные линейки на столах имеют возможность поворота на 45° для зарезки шипа под углом в горизонтальной плоскости. Настройка упорных линеек осуществляется по угловой шкале. |
 |
Наклон столов с помощью вращения маховика Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале. |
 |
Цилиндрическая направляющая Столы перемещаются по массивной закаленной цилиндрической направляющей. |
 |
Регулировка глубины шипа Удобная регулировка глубины шипа. |
 |
Цифровой счетчик Удобная регулировка ширины шипа по цифровому счетчику. |
 |

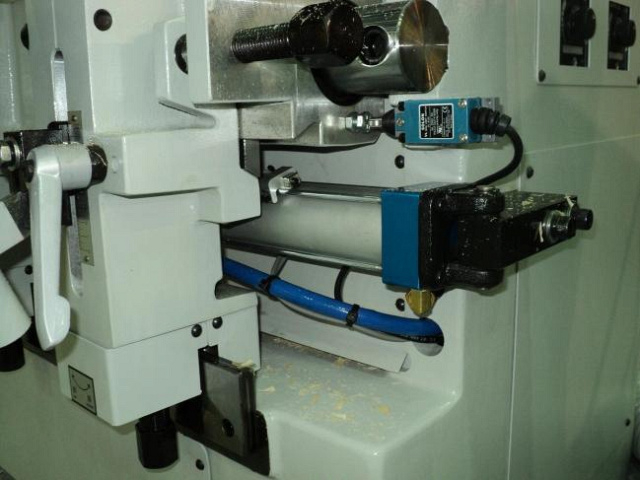

Перемещение столов при помощи гидроцилиндра Перемещение столов при помощи гидроцилиндра. Позволяет обеспечивать равномерную, плавную, без рывков подачу даже при обработке твердых пород древесины. |
 |
Централизованная система смазки станка |
 |
Система подготовки воздуха |
Комплектация YRT-115
Стандартная
- Стандартная фреза
Дополнительная
- Фреза со сменными твердосплавными пластинами и подрезными ножами
Технические характеристики YRT-115
| Характеристика | Значение |
|---|---|
| Мощность шпинделя, кВт | 3,7 |
| Ширина заготовки, мм | 115 + R |
| Макс. ширина шипа, мм | 115 + 2R |
| Глубина шипа, мм | 10 - 45 |
| Макс. длина обработки, мм | 1200 |
| Управление | механическое |
| Общая мощность, кВт | 4,5 |
| Скорость вращения шпинделя, об/мин | 6000 |
| Наклон стола вверх, ° | 15 |
| Наклон стола вниз, ° | 30 |
| Наклон шипа влево/вправо, ° | 0 - 45 |
| Мощность перемещения фрезы, кВт | 0,75 |
| Количество сторон для нарезания шипа | одностороннее нарезание |
| Длина, мм | 1760 |
| Ширина, мм | 1150 |
| Высота, мм | 1320 |
| Вес, кг | 1100 |
