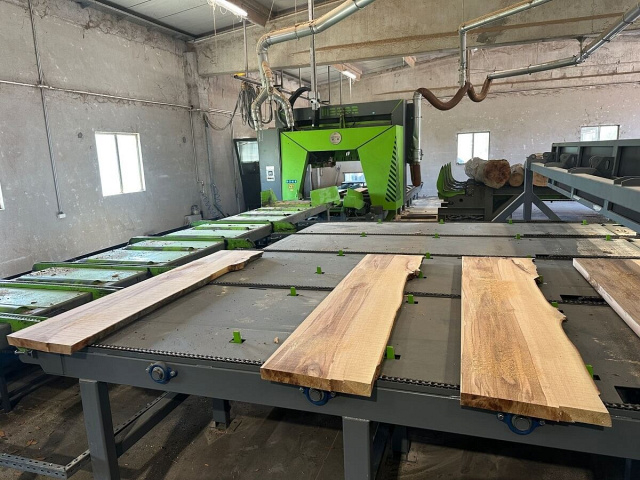

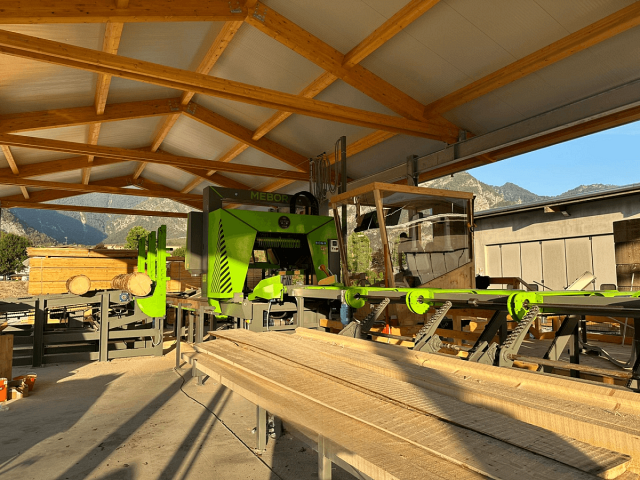

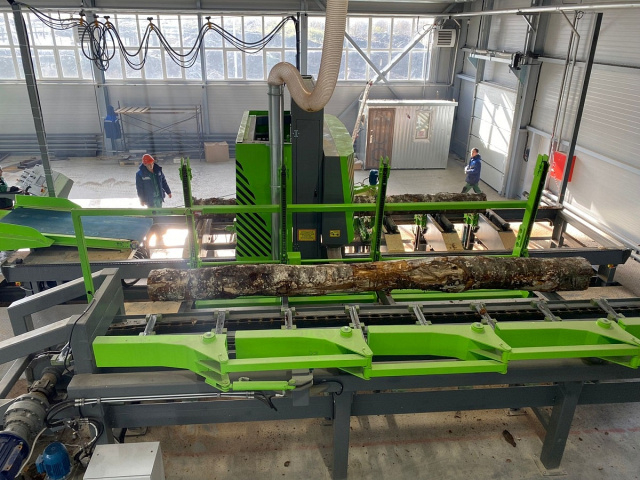

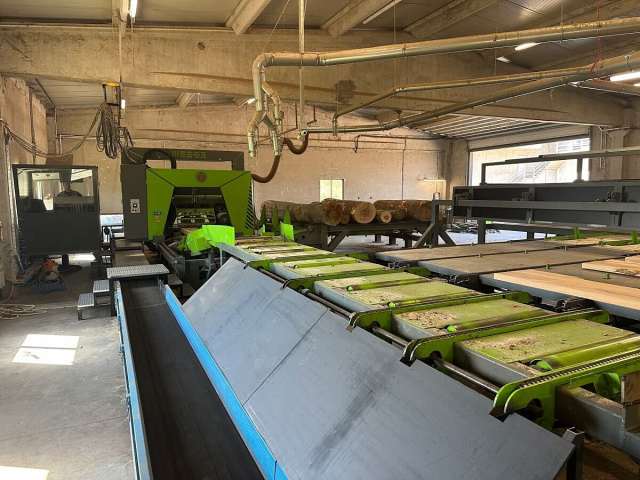

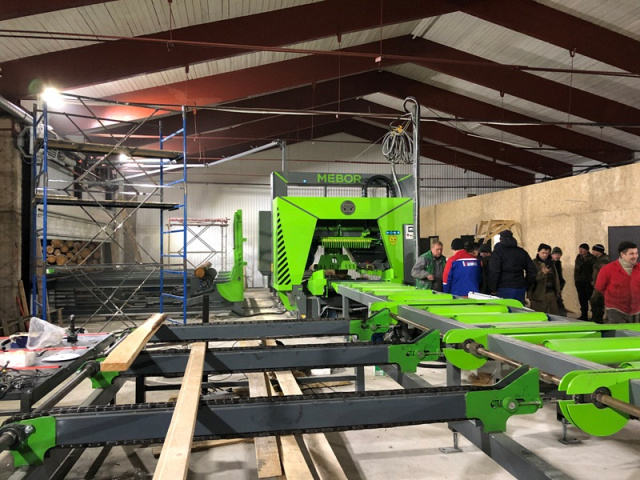

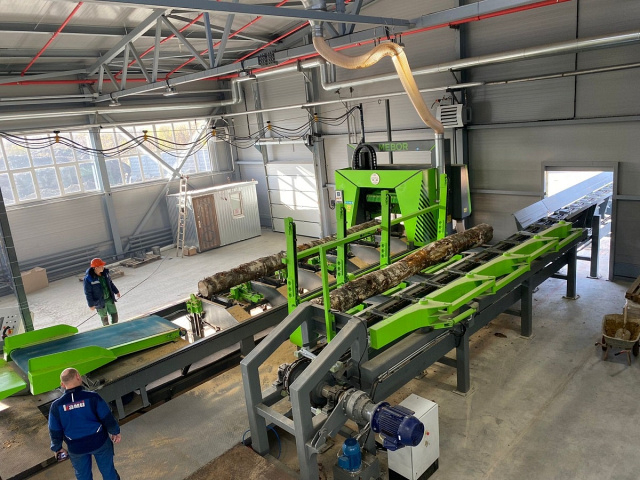

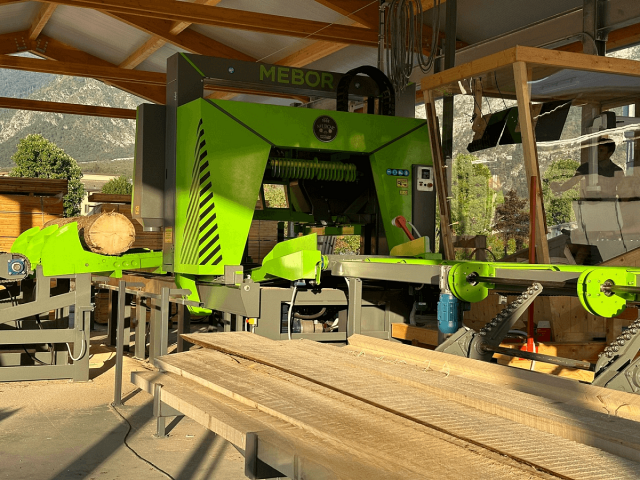

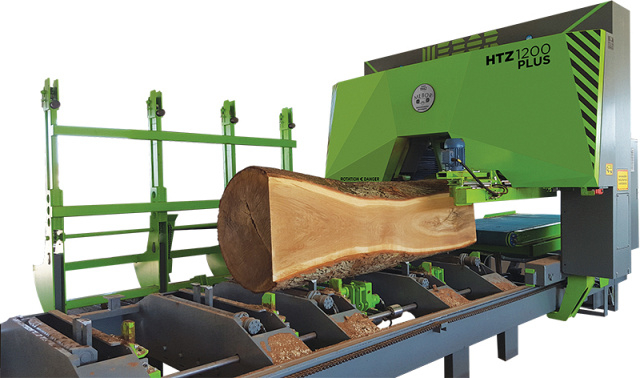

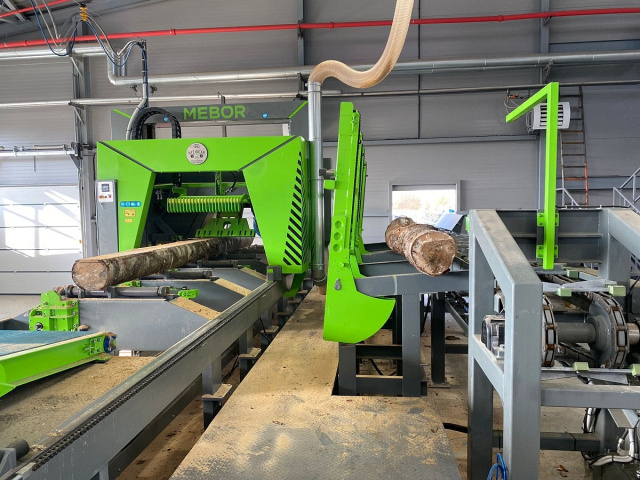

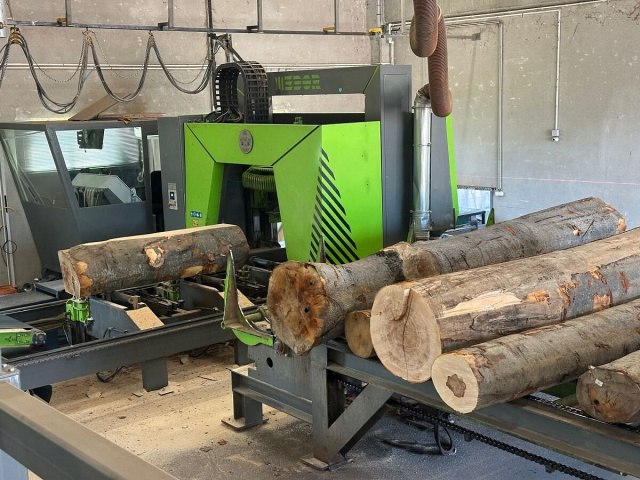

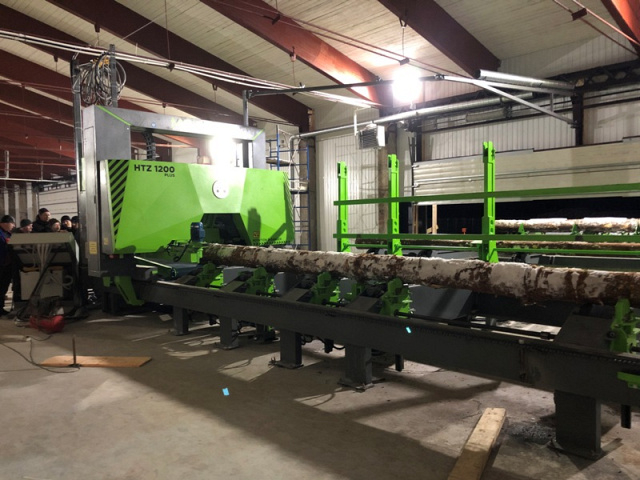

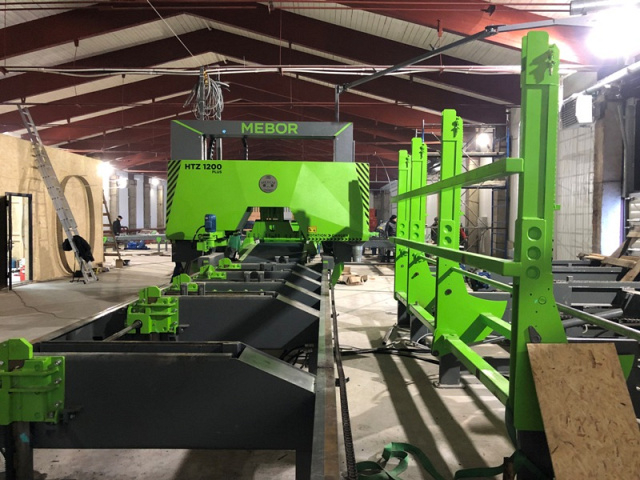

Широколенточная пилорама Mebor HTZ 1200 PLUS

Станок может использоваться на лесопильных производствах средней мощности (40 - 70 м³ круглых бревен в смену) в качестве станка первого ряда для распиловки бревен с целью получения бруса, обрезной и необрезной доски экспортного качества. Станок специальным образом сконструирован для эффективного пиления бревен любых пород и качества, а особенно для твердолиственных и ценных пород древесины. Это достигается благодаря возможности индивидуального раскроя каждого бревна без предварительной подсортировки по диаметрам и породам на необходимые типоразмеры пиломатериалов. При этом качество получаемых пиломатериалов соответствует экспортным ГОСТам. Область применения Получаемые изделия

Область применения

Станок специальным образом сконструирован для эффективного пиления бревен любых пород и качества, а особенно для твердолиственных и ценных пород древесины. Это достигается благодаря возможности индивидуального раскроя каждого бревна без предварительной подсортировки по диаметрам и породам на необходимые типоразмеры пиломатериалов. При этом качество получаемых пиломатериалов соответствует экспортным ГОСТам. Получаемые изделия

Конструктивные особенности

	Тяжелая массивная конструкция станины Массивная станина станка на ножках исключает вибрации и позволяет выполнять работы на удобной высоте и облегчает удаление опилок из-под станка. Станина изготовлена из шведской стали повышенной прочности 2x U-образный профиля высотой 300 мм.
	Литые шкивы большого диаметра Литые шкивы из чугуна имеют большую массу и обеспечивают высокий момент инерции, что позволяет экономить энергию и обрабатывать заготовки увеличенного сечения.
	Очистка шкивов скребками из меди Скребки удаляют налипающие опилки и продлевают срок службы инструмента, повышают качество получаемый доски.
	Бак для очищающей жидкости Централизованная смазка шкивов, с возможностью визуального наблюдения за уровнем смазывающей жидкости в баке
	Автоматическая гидростанция установленная на пильном узле Автоматическое натяжение режущего полотна при помощи гидросистемы с пульта управления оператора.
	Дебаркер Подрезная фреза - дебаркер, установленная на пильном узле для очистки бревна от коры, грязи и песка, для продления срока эксплуатации полотна пилы
	Гидравлические зажимы 4 комплекта гидравлических зажимов с самостоятельной настройкой под сечение бревна и подъемными роликами для выравнивания конусности бревна. Минимальная толщина последней доски 25 мм.
	Гидравлические упоры 4 комплекта гидравлических упоров-угольников, поднимающихся на 90° относительно станины во время манипулирования и загрузки бревна.
	Приводной ленточный конвейер на дорожке станка Для автоматического удаления отпиленных досок.
	4 комплекта роликов на подъемных платформах (2 приводных, 2 неприводных), установленных рядом с зажимами Ролики выполняют функцию перемещения бревен вдоль станины вперед и назад, дают возможность транспортировать последнюю разрезанную доску с машины, регулировать конусность бревна для получения более высокого полезного выхода из закомелистых бревен, а также позволяют зажимать последнюю доску толщиной не менее 25 мм.
	Два цепных кантователя 2 кантователя с гидромотором и редуктором для манипулирования бревном, цепь которого может вращаться в обоих направлениях.
	Рамка для сталкивания отпиленных досок Устройство для автоматического сталкивания отпиленных досок с бревна обратным ходом, установленное на теле пильной рамки.
	Автоматическое устройство для направления досок Устройство автоматически прижимает отпиленную доску и сохраняет ровное направление доски во время выталкивания из станка.
	Система МЕБОР – автоматическая система распила Современная электроника Unitronics Vision 130 с программой Мебор позволяет осуществлять: Выносной командный пульт управления для полного управления станком в начале станины станка – благодаря чему на станке может работать один человек, доски удаляются автоматически.

Высокоскоростной подъем и опускание пильной рамки
Высокоточное перемещение и настройка на размер с помощью двигателей с сервоприводом.

Перемещение пильного узла вперед/назад при помощи усиленной сдвоенной цепи
Дает возможность сдвигать тяжелые бревна обратным ходом; высокая скорость возврата пильной рамки до 85 м/мин.

Пильный узел
Повернут относительно бревна для более быстрого запила.

Высокое качество производственного процесса
Изготовление деталей станка на ЧПУ станках MAZAK (Япония), предварительная пескоструйная обработка всех окрашиваемых и свариваемых деталей.

Комплектация

	Гидравлический подъем/опускание прижимного устройства Подъем и опускание устройства для сталкивания досок при помощи гидроцилиндров.
	Лазерный указатель пропила Помогает правильно позиционировать пильный узел перед пропилом, чтобы наиболее эффективно распиливать бревна.
	Преобразователь частоты для основного двигателя Плавный пуск двигателей, регулировка скорости вращения шкивов для более правильной распиловки различных пород древесины.
	Аспирация на пильном узле Аспирация 1,5 кВт с ящиком для хранения отходов на пильном узле станка. Удобно эксплуатировать в цехах не оснащенных воздушной системой аспирации.
	Форсунки для подачи очищающей жидкости Автоматическая подача жидкости для очистки шкивов и ленточного полотна через форсунки при помощи сжатого воздуха (требуется подключение компрессора).
	Гидравлический агрегат 11 кВт Более мощный гидравлический агрегат 11 кВт на дорожке станка для более быстрой работы гидравлики – более высокой производительности.
	Удлинение станины Для распиловки бревен необходимой длины.
	Цепной кантователь Дополнительное поворотное устройство-кантователь, с гидромотором и редуктором, цепь которого может вращаться в оба направления.
	Гидравлические ролики Ролики устанавливаются на подъемные платформы к зажимам для перемещения бревна вдоль станины вперед/назад:
	Улучшение приводного ленточного транспортёра Автоматический подъем/опускание транспортера по вертикали для распиловки бревен большого диаметра.
	Система управления V1040 OPTI FAST
	Подогрев гидравлического бака Обогрев бака на станине станка необходим для работы в отрицательных температурах.

Технические характеристики

• Высота обработки, мм до 1250
• Мощность, кВт 45; 55
• Масса, кг 12000
• Модель HTZ 1200 PLUS
• Type Широколенточная пилорама
