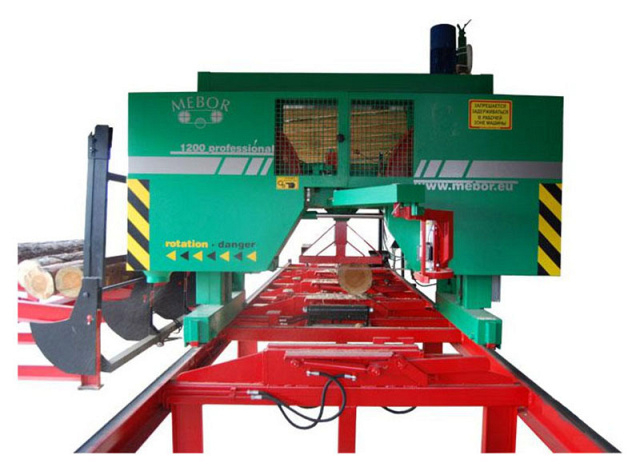

Широколенточная пилорама Mebor HTZ 1200 Professional

Предназначен для продольной распиловки бревен с целью получения пиломатериала высокого качества. Сочетает в себе такие преимущества ленточного пиления, как тонкий пропил и возможность индивидуального раскроя пиловочника. Станок оборудован шкивами большого диаметра 1200 мм, что делает возможным применение широких ленточных пил 140 - 160 мм и распиловки бревен диаметром до 1000 мм. Станок оборудован гидравлическим устройством натяжения пильного полотна, что гарантирует идеальную геометрию пиломатериала и работу с высокой скоростью подачи, которая регулируется бесступенчато. Станок может быть укомплектован полным спектром пристаночной механизации, позволяющей свести к минимуму степень ручного труда. Высокопроизводительный станок, благодаря высокой степени механизации, легко встраивается в лесопильные потоки и применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

Область применения

Высокопроизводительный станок, благодаря высокой степени механизации, легко встраивается в лесопильные потоки и применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества. Получаемые изделия

Схемы обработки

Конструктивные особенности

	Рельсовый путь длиной 9 м, высотой 500 мм, шириной 2100 мм Обеспечивает распиловку бревна до 5 м. Жесткость станины позволяет работать с древесиной твердых пород и больших диаметров.
	Гидравлическое крепление бревна 4 гидравлических зажима обеспечивают быстрое и надежное крепление бревна при пилении.
	Поворотное устройство (кантователь) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна/бруса в оптимальное для пиления положение; 4 угловых рычага и 1 цепной кантователь обеспечивают уверенное манипулирование бревнами диаметром до 1000 мм; управляются с пульта оператора.
	Подрезная пила (дебаркер) Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка - узел сам огибает неровности бревна.
	Устройство для сталкивания досок Одновременно с возвратом ленточной пилы толкает доску с бревна и таким способом увеличивает производительность, максимально эффективно с разгрузочным ленточным транспортером для автоматического удаления досок.
	Литые шкивы увеличенного диаметра Литые шкивы пильного узла большого диаметра 1200 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле. Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах (до 1000 мм).
	Автоматическая гидравлическая натяжка ленточного полотна Натяжение ленточной пилы осуществляется с помощью гидроцилиндра. Обеспечивается надежное и равномерное натяжение пилы и позволяет своевременно отслеживать удлинение ее при пилении. Исключает возможность образования волны.
	Гидравлические направляющие ленточной пилы Гидравлические направляющие ленточной пилы обеспечивает высокую устойчивость ее при пилении с высокой скоростью резания. Позволяют получать высокое качество пропила. Перемещение направляющих в зависимости от размера обрабатываемого бревна осуществляется с помощью гидроцилиндров. Обеспечивается быстрая перенастройка узла с пульта управления оператора.
	Бесступенчатая регулировка скорости подачи Обеспечивается плавная регулировка скорости подачи пильной каретки и высокая производительность.

Комплектация

	Загрузочное устройство с механизмом поштучной выдачи бревен Обеспечивает автоматическую подачу бревен на ленточнопильный станок без использования ручного труда (стандартное исполнение: длина 4,5 м, ширина 3,6 м). Возможны другие варианты исполнения - по согласованию с заказчиком.
	Гидравлическое устройство для загрузки бревен на рельсовый путь ленточнопильного станка Обеспечивает подачу бревна на рельсовый путь станка без использования ручного труда, рекомендуется устанавливать в местах, где нет возможности использовать загрузочное устройство с механизмом поштучной выдачи.
	Вальцы для продольной подачи бревна по рельсовому пути Один валец приводной с гидродвигателем и два неприводных обеспечивают продольное перемещение бревна для оптимальной его ориентации на пути.
	Устройство для подъема гидрозажимов Обеспечивает выравнивание оси бревна относительно станины, для получения оптимального распила искривленных бревен и бревен с большим сбегом.
	Ленточный транспортер для механизированного удаления досок Транспортер длиной 2,5 м, шириной 1 м с приводом для автоматического удаления досок из зоны пиления, наиболее эффективно дополняет устройство для сталкивания досок.
	Устройство для облегчения удаления досок Устройство оборудовано вальцом, находящимся на пути станка, облегчает удаление досок в случае, когда нет возможности установить приводной транспортер.
	Система аспирации Устанавливается непосредственно на ленточнопильном станке и обеспечивает удаление опилок из зоны резания, тем самым предотвращает налипание опилок на шкивы и полотно пилы.
	Электронное управление с 5-ю программами и наладкой толщины пропила Электронное управление ленточнопильного станка с 5-ю программами и цифровой наладкой толщины распиливания; данная опция позволяет оператору с высокой точностью устанавливать толщину реза, а также распиливать бревно по заранее заданной программе раскроя; значительно повышает производительность и точность размеров пиломатериала. Пульт управления и кресло оператора размещаются непосредственно на пильном узле.
	Электронное управление с пятью программами и наладкой толщины пропила DOUBLE Электронное управление DOUBLE ленточнопильного станка пятью программами и цифровой наладкой толщины распиливания; дистанционная панель управления на отдельно стоящей консоли. Благодаря дистанционной панели управления оператору не приходиться ездить вместе с ленточнопильным узлом.
	Дополнительное гидравлическое крепление бревна Обеспечивает быстрое и точное крепление без ручной наладки креплений.
	Дополнительное механическое крепление бревна (если не входит в базовую комплектацию) Механический рычажный зажим рекомендуется для станков эконом-класса работающих с невысокой производительностью.
	Поворотное устройство (кантователь) (если не входит в базовую комплектацию) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна (бруса) в оптимальное для пиления положение; 4 угловых рычага + 1 цепной кантователь обеспечивают уверенное манипулирование бревнами диаметром до 500 мм и длиной 4,5 м управляются с пульта оператора.
	Дополнительное гидравлическое устройство для поворачивания бревен (цепной кантователь) - если не входит в базовую комплектацию Для кантования толстомерного лесоматериала длиной более 4,5 м и диаметром до 1000 мм данная опция устанавливается в дополнение к основному кантователю с гидравлическими упорами.
	Подрезная пила (дебаркер) - если не входит в базовую комплектацию Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка - узел сам огибает неровности бревна.
	Удлинение станины Удлинение станины до 10 м для распиловки бревен длиной 6 м.

Технические характеристики

Характеристика	Значение
Диаметр бревна, мм	до 1000
Длина бревна (мин), мм	от 1000
Производительность, м³/смена	до 4
Мощность, кВт	30; 37; 45
Макс. ширина пропила, мм	1000
Диаметр пильных шкивов	1220
Ширина пильных шкивов, мм	120
Ширина пильной ленты, мм	140 / 160
Длина пильной ленты, мм	~ 7350
Длина, мм	на заказ
Ширина, мм	на заказ
Высота, мм	на заказ
Ширина пильного узла	3145
Ширина рельсового пути	2100
Высота пильного узла, мм	2210
Высота пильного узла поднятого в самое высокое положение, мм	2950
Вес, кг	от 5700

• Высота обработки, мм до 1000
• Мощность, кВт 30; 37; 45
• Масса, кг 5700
• Модель HTZ 1200 PROFESSIONAL
• Type Широколенточная пилорама
