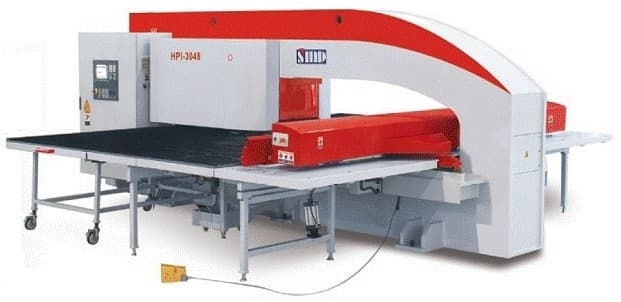

Координатно-пробивной пресс Smd HPH-5048

Координатно-пробивной пресс Smd HPH-5048 - это надежное и эффективное оборудование, которое прекрасно подходит для различных производственных задач. Он позволяет осуществлять точное пробивание отверстий в металлических деталях с высокой скоростью и точностью.

Особенности товара:

• Мощный и прочный механизм
• Высокая точность пробивания
• Простота в использовании
• Надежность и долговечность

Преимущества товара:

• Эффективное решение для производства
• Сокращение времени на обработку деталей
• Повышение производительности труда
• Гарантированное качество пробивания

Назначение и сферы применения:

Координатно-пробивной пресс Smd HPH-5048 идеально подходит для использования в металлообрабатывающих предприятиях, автомобильной промышленности, строительстве и других отраслях, где требуется точное и быстрое пробивание отверстий.

Прессы Smd HPH-5048 предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации.

Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.

Приборостроение

Электротехническая отрасль

Производство металлической мебели

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ Smd HPH-5048

Технические характеристики Smd HPH-5048

Особенности Smd HPH-5048

	ЗАМКНУТАЯ КОНСТРУКЦИЯ РАМЫ (О-ОБРАЗНАЯ) В ВИДЕ «ЖЁСТКОЙ КОРОБКИ» После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.
	ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН Изготовлен компанией Nisshinbo (Япония).
	ГИДРАВЛИЧЕСКАЯ СИСТЕМА H+L (ГЕРМАНИЯ) Характеризуется высокой точностью изготовления гидравлических компонентов, что обеспечивает длительный срок службы рабочего инструмента, устанавливаемого на прессе, низкую шумность, способствует оптимальному потреблению электроэнергии.
	ИНДЕКСНЫЕ СТАНЦИИ Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота.
	КОНСТРУКЦИЯ ТРАВЕРСЫ Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала.
	СМЕННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ Установленные во всех инструментальных станциях, имеют высокую износостойкость, и обеспечивают длительный срок их инструментального барабана.

Комплект поставки Smd HPH-5048

	СИСТЕМА ЧПУ SIEMENS 840DSL
	ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН На 38 инструментов, включая 2 индексные станции.
	ЗАЖИМЫ ЛИСТА С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа.
	ПНЕВМОПРИЖИМЫ ЛИСТА ДЛЯ ПЕРЕХВАТА ПО ОСИ X И ДАТЧИК ОБНАРУЖЕНИЯ ДЕФОРМАЦИИ ЛИСТА
ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
ДЕТЕКТОР ВЫПОЛНЕНИЯ ПРОБИВКИ (ОТСУТСТВИЕ ЗАКЛИНИВАНИЯ ИНСТРУМЕНТА)
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
ВЫНОСНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ С КНОПКОЙ АВАРИЙНОЙ ОСТАНОВКИ

Опции Smd HPH-5048

	СИСТЕМА ЧПУ FANUC Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве.
	ИЗМЕНЕНИЕ КОНФИГУРАЦИИ ИНСТРУМЕНТАЛЬНОГО БАРАБАНА Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства.
	ШАРИКОВЫЙ, ЛИБО КОМБИНИРОВАННЫЙ РАБОЧИЙ СТОЛ Для перемещения листового металла различной толщины.
	ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ СМЕНЫ ИНСТРУМЕНТА Используется для облегчения замены инструмента станций С, D, E.
	СИСТЕМА АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ ЗАГОТОВОК Позволяет автоматизировать производство.
КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CNC CAD С ВЫБОРОМ ЯЗЫКА, ВКЛЮЧАЯ РУССКИЙ
ИЗМЕНЕНИЕ КОЛИЧЕСТВА СТАНЦИЙ В РЕВОЛЬВЕРНОМ БАРАБАНЕ
ФУНКЦИЯ МАСЛЯНОГО ТУМАНА
АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ ЗАЖИМОВ ЛИСТА, В ЗАВИСИМОСТИ ОТ РАЗМЕРОВ ЗАГОТОВКИ
ДОПОЛНИТЕЛЬНЫЙ ЗАЖИМ ЛИСТА
ДОПОЛНИТЕЛЬНАЯ СЕКЦИЯ РАБОЧЕГО СТОЛА 1300 Х 835 ММ
СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ПЕРИМЕТРА СТАНКА

• Усилие, тн 50
• Мощность, кВт 24
• Масса, кг 22500
• Модель Smd HPH-5048
