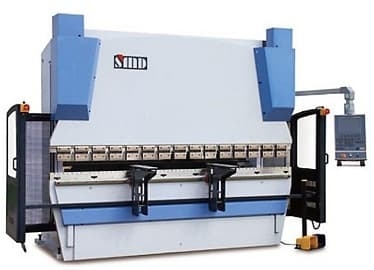

Листогибочный пресс с ЧПУ Smd PBA-50/2050

СИЛОВЫЕ ГИДРОЦИЛИНДРЫ

Работают независимо друг от друга и имеют электронную синхронизацию. Синхронизация работы гидроцилиндров обеспечивается электромагнитными клапанами, контролируемыми системой ЧПУ

ПРОСТОТА КОНСТРУКЦИИ

Вместе с тем высокие показатели рабочих параметров делают прессы этой серии высокоэффективными в производстве серийных и мелкосерийных изделий сложной конфигурации. При этом, модели PBA являются наиболее доступными среди линейки прессов с ЧПУ.

ПРЕССЫ СЕРИИ PBA МОГУТ КОМПЛЕКТОВАТЬСЯ СИСТЕМОЙ КОМПЕНСАЦИИ ПРОГИБА РАБОЧЕГО СТОЛА (БОМБИРОВАНИЕМ) — ЭЛЕКТРОМЕХАНИЧЕСКОЙ ИЛИ С РУЧНЫМ ПРИВОДОМ

Системы ЧПУ Cybelec DNC-60 или DNC-600S позволяют программировать перемещение задних упоров в осях X и R (вперед-назад и вверх-вниз). Два линейных кодирующих устройства перемещения верхней траверсы установлены таким образом, что деформации рамы пресса не влияют на точность его работы, которая составляет 0,01 мм.

РАМА ИЗГОТОВЛЕНА ИЗ СПЕЦИАЛЬНОЙ СТАЛИ И СОБРАНА В КОРОБЧАТУЮ КОНСТРУКЦИЮ

Это обеспечивает высокую жесткость и хорошие показатели точности станка на высоких скоростях работы.

ЭЛЕКТРО-ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПРЕДСТАВЛЕНА МОТОРНОЙ ПОМПОЙ (ПРОИЗВОДСТВО — ГЕРМАНИЯ) И ЭЛЕКТРОМАГНИТНЫМИ КЛАПАНАМИ

Они полностью контролируются системой ЧПУ; по оси Y1 и Y2 имеются оптические линейки Heidenhain, что позволяет добиться полной синхронности работы гидроцилиндров (точность позиционирования ползуна — до 0,01 мм).

СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА РАБОЧЕГО СТОЛА

Обеспечивает постоянную величину ввода пуансона в матрицу по всей длине гибки, что положительно влияет на заданные параметры сгибания.

ПРЕСС ИМЕЕТ ЗАДНИЙ УПОР С КОМПЛЕКТОМ УПОРНЫХ БЛОКОВ

Его перемещение обеспечивается за счет высокоточных ШВП и двигателя переменного тока; вся система контролируется ЧПУ.

ПРЕСС ОСНАЩЕН МНОГОФУНКЦИОНАЛЬНОЙ И УДОБНОЙ СИСТЕМОЙ ЧПУ (ПРОИЗВОДСТВО — ШВЕЙЦАРИЯ)

Он имеет мощный и интуитивно понятный графический интерфейс, что представляет собой идеальное сочетание легкости управления и технологической мощности. Система ЧПУ способна автоматически вычислять и оптимизировать работу пресса, показывать на графическом дисплее последовательность гибки и выводить для оператора каждый шаг работы, а также сообщать о возможных ошибках в работе.

ЛЕГКИЙ В ИСПОЛЬЗОВАНИИ ИНТЕРФЕЙС

Позволяет быструю и простую переналадку на новый производственный процесс. Все что должен знать оператор — основные характеристики материала (его толщина, длина и вид материала), требуемый профиль изгиба и инструмент которым пользуется.

ЧПУ

Обеспечивает автоматические циклы гибки.

ОПОРЫ ПОДДЕРЖКИ

Передние поддерживающие опоры.

ЧПУ

Cybelec DNC600S (Швейцария).

ИНСТРУМЕНТ

Двухручейковая матрица.

ЗАДНИЙ УПОР

Задний упор оснащен упорными блоками, регулируемыми по высоте и расстоянию.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Гидравлическая система Rexroth (Германия), управляемая с ЧПУ (блок клапанов давления, блок клапанов синхронизации).

МАСЛЯНЫЙ НАСОС

Масляный насос SUMITOMO (Япония).

ЗАЖИМ ИНСТРУМЕНТА

Механическое крепление пуансона.

СИСТЕМА БОМБИРОВАНИЯ

Ручная механическая система бомбирования матрицы.

ПРОГРАММА PC1200

Программное обеспечение для контроллера Cybelec.

ИНСТРУМЕНТ

Многоручейковая матрица.
