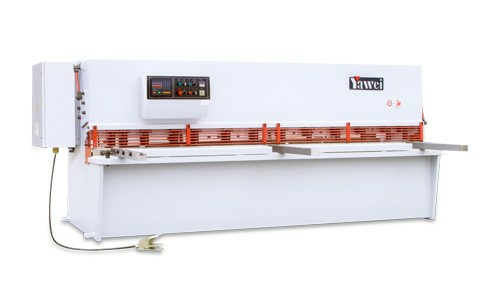

Гидравлические гильотинные ножницы с ЧПУ SMD SBK 6/2500

Гидравлические гильотинные ножницы с ЧПУ SMD SBK 6/2500

Гидравлические гильотинные ножницы с ЧПУ SMD SBK 6/2500 - это высокоточное оборудование, предназначенное для резки листового металла. Этот инструмент позволяет осуществлять ровные и чистые резы с минимальной погрешностью.

Преимущества:

• ЧПУ управление для точной настройки резки
• Высокая скорость и производительность
• Надежная конструкция для долговечности
• Простота в обслуживании и эксплуатации
• Минимальные затраты на энергию

Особенности:

• Длина реза до 2500 мм
• Толщина реза до 6 мм
• Точность резки ±0,1 мм
• Автоматическое выравнивание материала

Назначение:

Гидравлические гильотинные ножницы SMD SBK 6/2500 идеально подходят для промышленных предприятий, занимающихся обработкой листового металла, производства металлических конструкций, машиностроения и других отраслей.

Сферы применения:

• Металлообработка
• Производство металлоконструкций
• Машиностроение
• Автомобильная промышленность

Гидравлические гильотинные ножницы с ЧПУ SMD SBK 6/2500 предназначены для рубки листового металла (в т.ч. нержавеющей стали) на заготовительном производстве толщиной 6 мм. Более точный рез, получаемый благодаря конструктивным особенностям серии SB-K, вызывает интерес к данному станку со стороны производителей пищевого оборудования и сельхоз машиностроителей, например, из птицеводства или молочного животноводства.

В этих сферах для выполнения технологических процессов необходимо высококачественного оборудования из жестких и(или) нержавеющих материалов. Но это не означает, что и в других отраслях нет спроса на ножницы.

Оборудование для содержания птицы (клеточная батарея и инкубатор) SMD SBK 6/2500

Холодильники, печи, разделочные столы для пищевого производства и общепита SMD SBK 6/2500

Резка металла для нужд транспортного машиностроения SMD SBK 6/2500

Назначение SMD SBK 6/2500:

Серия SB-K включает несколько типоразмеров: шириной 2500, 3200, 4000 и 6000 мм при резке листа толщиной до 30 мм.

Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей.

Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез.

Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Конструктивные особенности SBK 6/2500 SMD SBK 6/2500

Благодаря жесткой цельносварной конструкции гильотин обеспечивается высокая точность и надежность оборудования в работе. Верхняя балка при совершении реза двигается по дуге (качающаяся балка), что обеспечивает высокую точность резки металла, которою гораздо труднее соблюсти в прямолинейных направляющих.

• Одно из отличий от серии SB - в SB-K используется контроллер ESTUN E200, придающий дополнительный функционал станку;
• Конструкция рамы ножниц - сварная, прошедшая термическую обработку, имеет высокую жесткость и стабильность показателей;
• У гильотин серия SB-K гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу; под рабочим столом расположена компактная и надежная гидравлическая станция; гидравлический привод осуществлен на качающуюся режущую траверсу;
• Лезвия ножей установленные особым образом для достижения одинакового зазора по всей длине резки и исключения заусенцев; быстрое регулирование значения зазора лезвий определяется по шкале и надежно фиксируется;
• Задний упор перемещается двигателем и оснащен индикацией, его показатели точности и количества резов находятся на передней панели станка; опускание лезвия ножей можно быстро и удобно перевести в ждущий режим;
• Имеется предварительный выбор режима единичных или непрерывных резов, а также предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для избегания царапин на исходном листовом металле;
• У гидравлических прижимов листа имеется полиуретановое покрытие, для избегания отпечатков прижимов на мягком материале; также имеется лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
• Защитный экран рабочей зоны с электрическим размыкателем гарантирует безопасность работы на станке; возможно дополнительное оснащение лазерными и световыми защитными экранами;
• Настройка длины резки для уменьшения длины рабочего хода и увеличения производительности;
• Удобство в работе и современный дизайн, пониженная шумность и надёжная система безопасности, которая отвечает всем требованиям ISO — все это позволяет использовать ножницы этой серии во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Технические характеристики SMD SBK 6/2500

Стандартная комплектация SMD SBK 6/2500:

	ГИДРАВЛИЧЕСКАЯ СИСТЕМА Rexroth (Германия) Обеспечивает надежную работу гильотинных ножниц.
	УПРАВЛЕНИЕ: КОНТРОЛЛЕР ESTUN E200 Система ЧПУ ESTUN E200; LCD дисплей: 240 х 128 пикселей; Выбор системы измерения дюйма/мм; Память 40 программ; В каждой программе до 25 рабочих шагов.
	РАБОЧИЙ СТОЛ С ШАРИКАМИ Облегчает перемещение листа и не царапает покрытие крашенного и оцинкованного металла.
	ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ЗАДНЕГО УПОРА Обеспечивает быстрое и точное позиционирование.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ШЕСТИГРАННЫЙ ГАЕЧНЫЙ КЛЮЧ ДЛЯ СМЕНЫ НОЖЕЙ
СТАНОК ОКРАШЕН ПОЛИУРЕТАНОВОЙ КРАСКОЙ
НИЖНИЙ ИНСТРУМЕНТ С 4-Я РЕЖУЩИМИ КРОМКАМИ, МАТЕРИАЛ 6CRW2SI
ВЕРХНИЙ ИНСТРУМЕНТ С 2-Я РЕЖУЩИМИ КРОМКАМИ, МАТЕРИАЛ 6CRW2SI
ДИСТАНЦИОННАЯ ПЕДАЛЬ УПРАВЛЕНИЯ
ЗАЩИТНЫЕ БАРЬЕРЫ ДЛЯ ОГРАНИЧЕНИЯ ДОСТУПА В ОПАСНУЮ ЗОНУ С ЗАДНЕЙ СТОРОНЫ СТАНКА, ЗАЩИТНЫЕ РЕШЕТКИ, ЗАКРЫВАЮЩИЕ ПРИЖИМНЫЕ ЦИЛИНДРЫ
ФУНКЦИЯ ОТХОДА ЗАДНЕГО УПОРА ВО ВРЕМЯ РЕЗА
АВТОМАТИЧЕСКИЙ ПОДЪЕМ ЗАДНЕГО УПОРА
БОКОВАЯ ЛИНЕЙКА L = 800 ММ ДЛЯ РУЧНОЙ ОБРАБОТКИ
ПЕРЕДНИЕ L = 800ММ ПОДДЕРЖИВАЮЩИЕ ОПОРЫ (MIN 3 ШТ)
ПОДСВЕТКА ЛИНИИ РЕЗА
РУЧНАЯ РЕГУЛИРОВКА ЗАЗОРА

Дополнительная комплектация SMD SBK 6/2500 :

• ЧПУ Estun E200
• Уци Нет
• Толщина, мм 6
• Длина рубки, мм 2500
• Напряжение, В 380
• Мощность, кВт 7,5
• Масса, кг 5200
• Модель SBK 6/2500
• Type Гидравлические гильотинные ножницы с чпу
