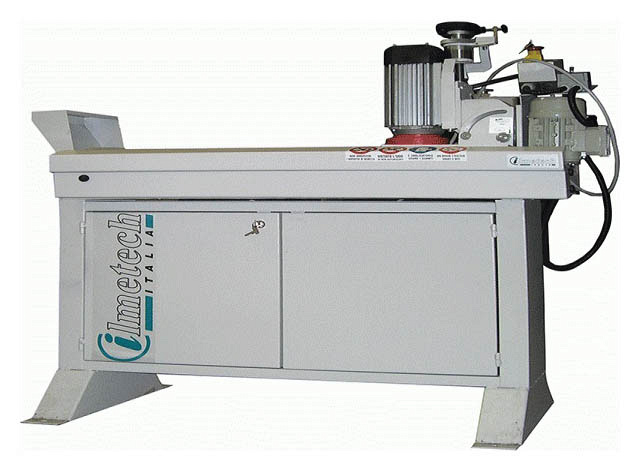

Станки для заточки строгальных ножей Ilmetech i12K 085
(голосов 0)
Артикул: 10147i12k_085 Код товара: 106246
Под заказ
Станки предназначены для заточки строгальных и дробильных ножей по задней грани.
ОБЛАСТЬ ПРИМЕНЕНИЯ Ilmetech i12K 085
Станки рекомендуются для производств, которые используют ножи длиной от 60 до 850 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
- утилизация древесных и прочих отходов (пластмассы, стекла и т.п.);
- сервисные центры по заточке дереворежущего инструмента.
Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.
СХЕМА ОБРАБОТКИ Ilmetech i12K 085
 |
Заточка строгальных ножей |
 |
Заточка строгальных ножей |

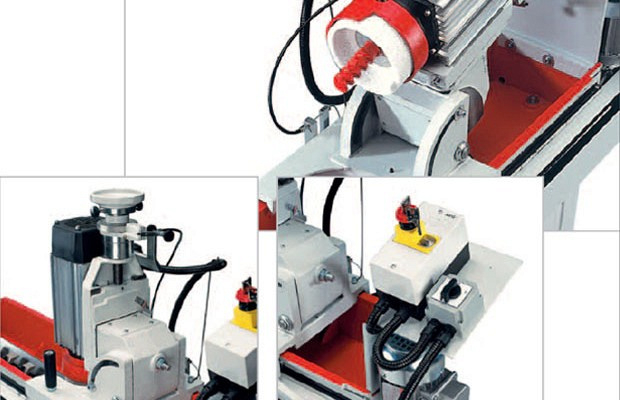

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Ilmetech i12K 085
 |

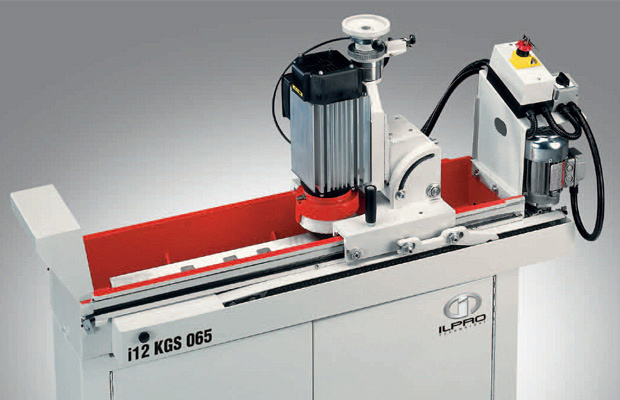

Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Ванна станка выполнена из нержавеющей стали. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. |
 |
Конструкция плиты Плита имеет жесткую неподвижную конструкцию и выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты. |
 |
Угол затачиваемых ножей Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 29 – 49 град. Регулировка угла заточки осуществляется при помощи поворота заточного узла. |
 |
Каретка с заточным узлом Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и цепной передачи. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. |
 |

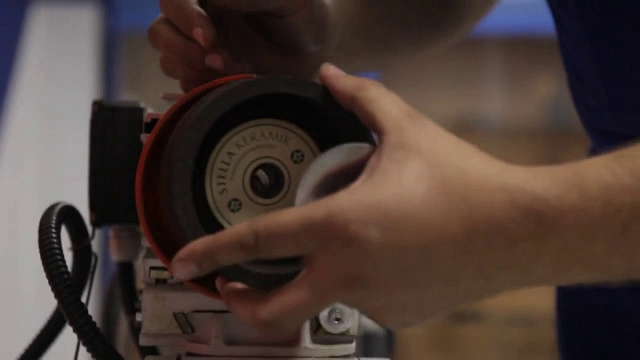

Замена заточного круга Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма. Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить, гайку которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи ключа отвернуть шнек и снять планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут. |
 |
Система подачи СОЖ Подача охлаждающей жидкости осуществляется при помощи шнекового механизма, который поднимает СОЖ, залитую в ванну станка и доставляет ее в зону заточки, непосредственно в зону контакта заточного круга с кромкой ножа. Это гарантирует охлаждение ножей и заточного круга на протяжении всего цикла заточки и препятствует их перенагреванию. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
КОМПЛЕКТАЦИЯ Ilmetech i12K 085
Дополнительная
 |
Поворотная плита Поворотная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты. |
 |
Механизм регулировки величины опускания заточного круга Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла. Минимальная величина съема 0,01 мм. |
 |
Система подачи СОЖ Охлаждающая жидкость подается одновременно с 3-х сторон (справа и слева от заточного круга и в зону контакта ножа с кругом при помощи шнекового механизма), благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
Технические характеристики Ilmetech i12K 085
| Характеристика | Значение |
|---|---|
| Длина строгальных ножей, мм | 60 - 850 |
| Ширина строгальных ножей, мм | 15 - 45 |
| Ширина ножей (для магнитной плиты), мм | 15 - 150 |
| Толщина строгальных ножей, мм | 3 - 15 |
| Толщина ножей (для магнитной плиты), мм | 2 - 20 |
| Угол поворота заточного стола (плиты), ° | 0 - 90 |
| Макс. ход заточного круга, мм | 850 |
| Мощность, кВт | 1,5 |
| Угол заточки ножей, ° | 0 - 90 |
| Ширина строгальных ножей (при заточке по 2 - 4 ножа), мм | 15 - 45 |
| Ширина дробильных ножей (при заточке по 1 ножу), мм | 150 |
| Размеры шлифовального круга, мм | 150 x 20 |
| Частота вращения шлифовального круга, об/мин | 1400 |
| Автоматическая подача | есть |
| Напряжение, В | 380 |
| Длина, мм | 1400 |
| Ширина, мм | 470 |
| Высота, мм | 1300 |
| Вес, кг | 132 |
| Заказать | — |
| Заказать | — |
