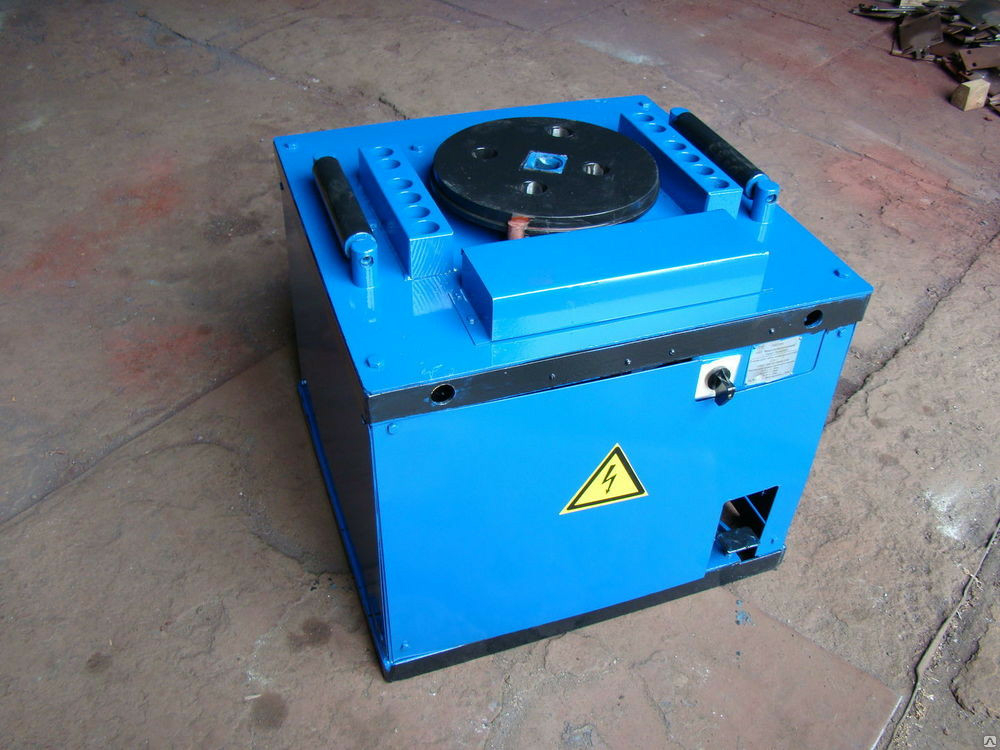

Станок для гибки арматуры СГА-1

Электромеханический гибочный станок СГА-1 предназначен для гибки металлического  круглого проката и арматурной стали – методом обкатки в холодном состоянии на заданный угол гиба от 0° до 150° градусов. Станок используется на различных видах производства железобетонных конструкций и в строительстве. Гибка арматурной стали осуществляется с минимально возможным радиусом гиба и без изменений геометрии проката. Гибка арматуры осуществляется в ручном режиме.

Технические характеристики электромеханического гибочного станка СГА-1

Электромеханический гибочный станок «серия СГА-1»  предназначен для  гибки арматуры и круглого проката в холодной состоянии. Применяется в арматурных цехах заводов ЖБИ, а также на строительных площадках под навесом в условиях умеренного климата, при строительных работах, производстве железобетонных изделий, металлических конструкций различного назначения и т.п.

Благодаря использованию гибщиков арматуры удается существенно сократить время производства железобетонных изделий и конструкций, а также снизить трудозатраты. Простота в управлении и легкость регулировки нужного угла изгиба дают возможность быстро перенастроить станок для изготовления очередного вида изделий.

Особенности гибочного станка:

• простота в обслуживании и эксплуатации;
• повышенная работоспособность и износостойкость;
• надежность – детали станка хорошо закреплены и защищены;
• максимально допустимый диаметр арматуры 40 мм;
• мощность 3 кВт;
• Оптимальное соотношение цены и качества. Гарантия – 12 месяцев;
• Производитель-Россия.

Устройство и принцип работы станка для гибки арматуры

Станок для гибки арматуры  СГА-1 состоит из: сварной рамы, червячного редуктора, установленного на раме, с закрепленным на нем гибочным диском, педального управления и электрооборудования. На гибочном диске устанавливаются приспособления для гибки  – центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к верхнему листу рамы.

Рама станка состоит из каркаса и каретки. Каркас – сварной, из углового проката и служит для крепления всех узлов станка. Каретка служит для крепления электродвигателя и натяжения клиновых ремней.

На верхнем поясе  рамы установлена плита в сборе с редуктором и приспособление для гибки арматуры. В передней части рамы укреплены магнитный пускатель и пакетно-кулачковый выключатель. К нижнему поясу рамы приварена плита с педальным управлением.

Редуктор состоит из закрытой червячной пары (червячный вал + червячное колесо) и двух пар открытых цилиндрических шестерен (шестерня редуктора 19 зубьев + шестерня редуктора 37 зубьев и шестерня редуктора 16 зубьев + шестерня редуктора 40 зубьев). Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение скорости вращения гибочного диска производится путем перестановки 19 зубовой и 37 зубовой шестерен редуктора.

Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.

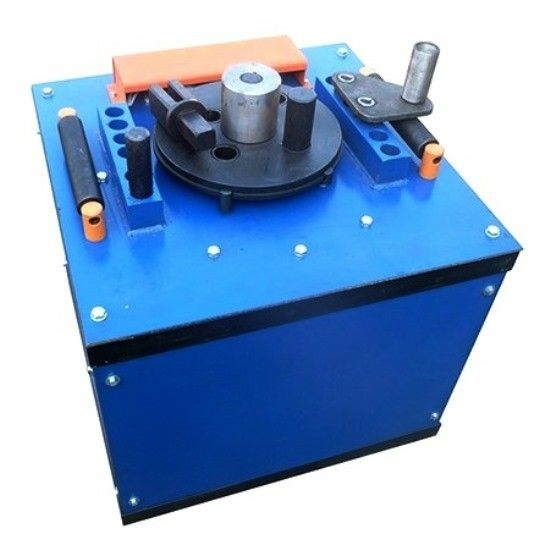

Приспособление для гибки арматуры состоит из гибочного диска, гибочного пальца, центрального пальца с роликом, упорного штыря с роликом. На гибочном диске имеются четыре отверстия с втулками для установки гибочного пальца, а также кулачок останова и кулачок реверса. Необходимо иметь ввиду, что кулачок останова короче кулачка реверса, чтобы избежать переключения им конечного выключателя реверса.

Электрооборудование станка состоит из электродвигателя, магнитного пускателя, пакетно-кулачкового выключателя, конечных выключателей педали, реверса и останова. При включении пакетно-кулачкового выключателя происходит запитка станка. При нажатии педали происходит замыкание контактов конечного выключателя и вращение гибочного диска по часовой стрелке.

При переключении контактов конечного выключателя происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя, двигатель останавливается. Повторный цикл работы станка происходит аналогично.

Станок для гибки арматуры серии СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель.

Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20 мм – непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

Ручной режим работы: при нажатии на педаль включается вращение вперед, при отпускании педали поворотный диск останавливается (практически без выбега). При повторном нажатии включается вращение назад, при отпускании педали поворотный диск останавливается.

При установке СГА на рабочем месте, желательно подготовить фундамент. Глубина заложения фундамента зависит от характера грунта. Станок крепится к фундаменту анкерными болтами.
При подготовке к работе, необходимо проверить в первую очередь надежность крепления и заземления станка СГА, внешнее состояние станка (визуально), проверить техническое состояние станка в объеме ежемесячного технического обслуживания.

Перед запуском станка для работы с арматурой под нагрузкой, необходимо проверить его работу в холостом режиме (без нагрузки), при этом необходимо обратить внимание на точность остановки гибочного диска в исходном положении. При необходимости надо отрегулировать положение кулачка остановы.

Завершить обкатку станка внешним осмотром его механизмов.

• Диаметр проволоки гладкого профиля, мм 40
• Модель СГА-1
• Type Станок для гибки арматуры
