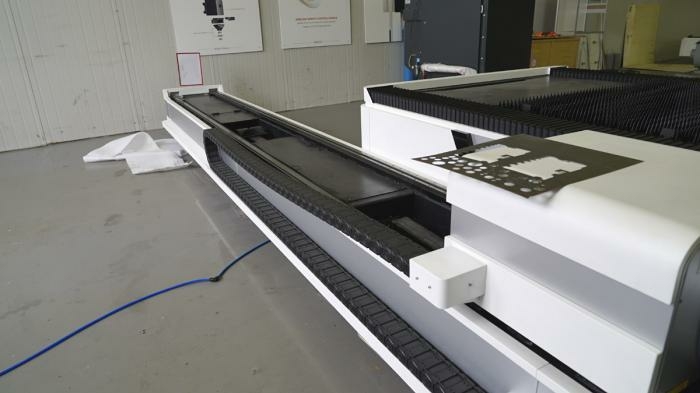

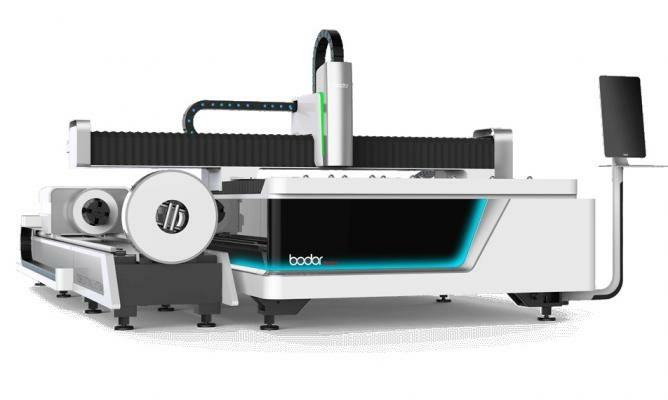

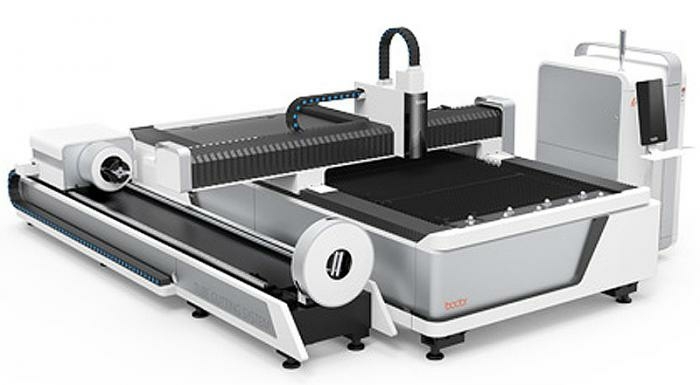

Станок для лазерной резки листового металла с функцией резки трубы Bodor F3015T3-1000W IPG

Станок для лазерной резки листового металла с функцией резки трубы Bodor F3015T3-1000W IPG

Вы ищете надежное и эффективное оборудование для резки металла? Представляем вам станок для лазерной резки листового металла с функцией резки трубы Bodor F3015T3-1000W IPG!

Преимущества:

• Мощность 1000 Вт обеспечивает высокую скорость и качество резки
• Использование лазерной технологии позволяет получить четкие и точные контуры

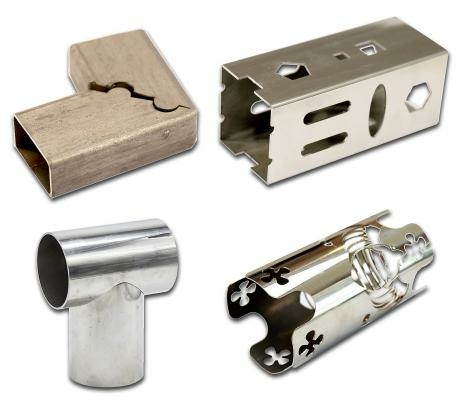

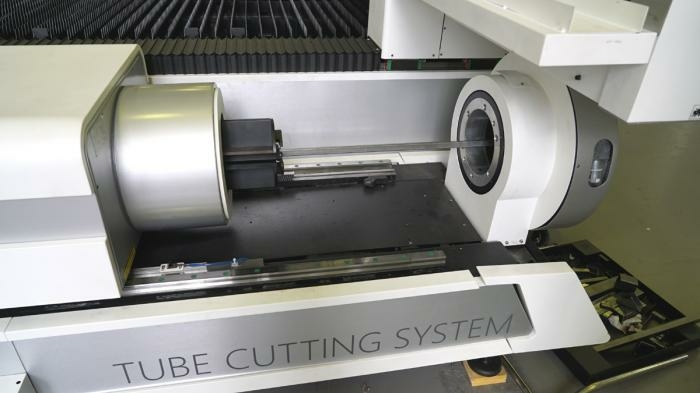

• Функция резки трубы расширяет возможности оборудования
• Надежная конструкция и высокое качество сборки гарантируют долгий срок службы
• Простота управления и настройки обеспечивает удобство в работе

Особенности:

• Рабочая область 3000x1500 мм позволяет обрабатывать крупные листы металла
• Система автоматической фокусировки обеспечивает точность резки на различных материалах
• Высокая скорость резки увеличивает производительность работы
• Интегрированная система охлаждения и вентиляции предотвращает перегрев оборудования

Станок Bodor F3015T3-1000W IPG идеально подходит для различных отраслей промышленности, включая машиностроение, автомобильную промышленность, архитектуру и другие. Обеспечьте вашему производству высокую производительность и качество резки с нашим оборудованием!

Автоматизированная установка лазерного реза BODOR F3015T3-1000W IPG предназначена для лазерного раскроя листового материала из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Max Photonics или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Преимущества Bodor F3015T3-1000W IPG

• Цельнолитая чугунная станина
• Оперативная сервисная поддержка BODOR в России 24/7
• Большой штат сертифицированных инженеров в России
• Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
• Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG
• Программное обеспечение от компании R&D (Швейцария)
• Общепризнанный мировой бренд BODOR

Лазерные станки для резки металла BODOR обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).
Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения.
Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.

ОСОБЕННОСТИ ОПТОВОЛОКОННОГО ЛАЗЕРА Bodor F3015T3-1000W IPG

• в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 140-200* м/мин.
• оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
• нет потребности смешивания лазерных газов;
• нет потребности в оптических расходниках;
• нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
• экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
• предотвращает производственные дефекты путем автоматизации;
• расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
• высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
• основными принципами производства являются дизайн, высокий уровень технологий и качество.

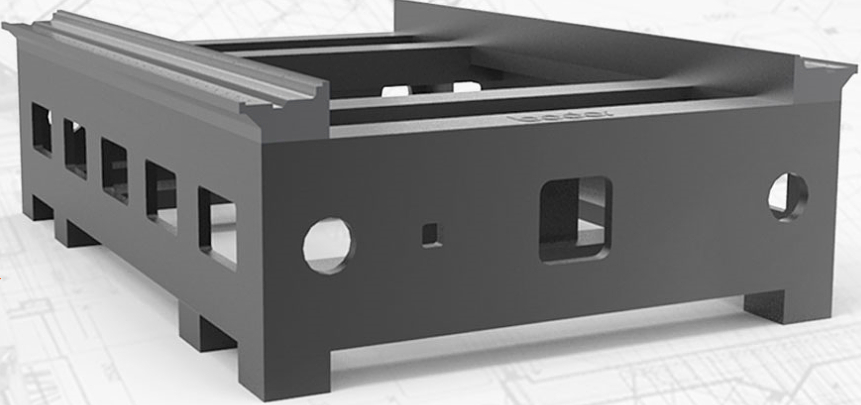

СТАНИНА

Станины станов BODOR изготовлены методом литья и представляют собой жесткие цельнолитые чугунные конструкции с высоким содержанием углерода.

Станины обладают отличной прочностью на сжатие, высокой твердостью и износостойкостью, а также стойкостью к тепловым расширениям.
Все эти преимущества позволяют комплексам производить точную и скоростную резку металла.

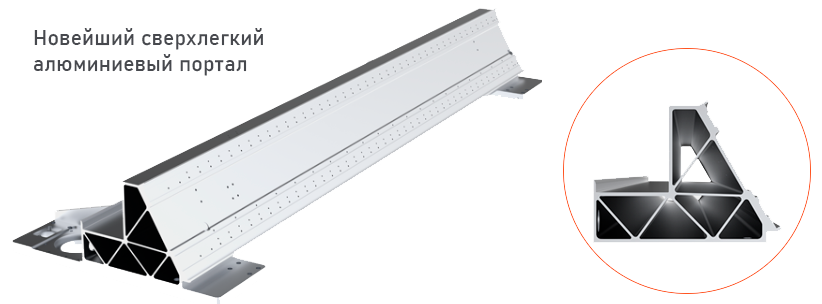

ПОРТАЛ ОСИ Х

Новое время – новые вызовы. Новейший сверхлегкий и прочный алюминиевый портал оси Х обеспечивает лазерным станкам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.
Для обеспечения стабильной работы сверхмощных лазерных станков BODOR серии S на скорости 200 м/мин и с ускорением 4G портал должен быть не только сверхпрочным, но и сверхлегким. Именно поэтому компанией BODOR был разработан качественно новый литой пирамидальный портал из авиационного алюминия повышенной прочности, который теперь используется на всех сериях станков.

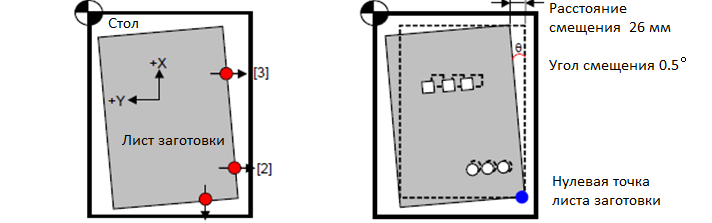

ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

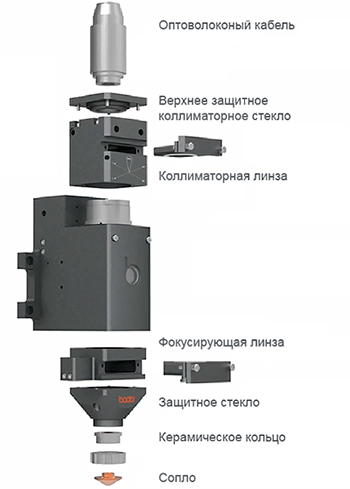

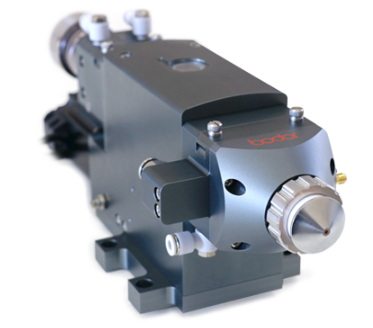

РЕЖУЩАЯ ГОЛОВА: BODOR GENIUS (С АВТОФОКУСОМ)

ПРЕИМУЩЕСТВА АВТОФОКУСА:

• Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
• Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
• Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

ПАРАМЕТРЫ РЕЖУЩЕЙ ГОЛОВКИ:

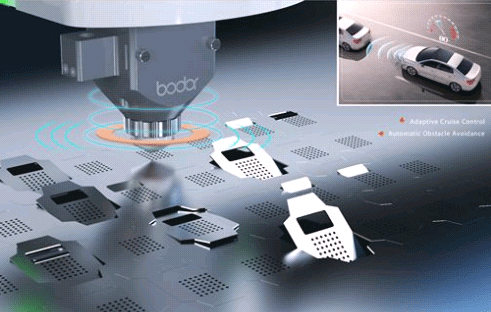

ИНТЕЛЕКТУАЛЬНАЯ СИСТЕМА ОБНАРУЖЕНИЯ И ОБЪЕЗДА ПРЕПЯТСТВИЙ:

Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.

Можно больше не контролировать вручную опасные участки, где заготовки могли не полностью провалиться после резки!

Можно больше не расставлять перемычки 0,1 мм!

Раньше данная функция была дорогостоящей опцией, увеличивающей стоимость станка на 20 000$, и была доступна только для станков мощностью от 6 кВт.

Теперь данная опция входит в базовую комплектацию станка без увеличения стоимости!

МЕХАНИЧЕСКАЯ ЧАСТЬ

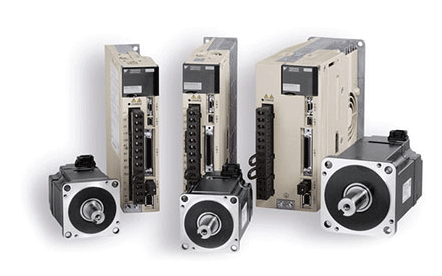

• Сервоприводы и контроллеры приводов Yaskawa - Япония
• Количество серводвигателей Yaskawa по Y1, Y12 (1,8 кВт х 2 шт).
• Количество серводвигателей Yaskawa по оси X (0,85 кВт х 1 шт).
• Количество серводвигателей Yaskawa по оси Z (0,4 кВт х 1 шт).
• Линейные направляющие, каретки HIWIN, PMI
• Автоматическая система смазки Есть
• Ось Z ШВП
• Ось Х,Y рейка шестерня

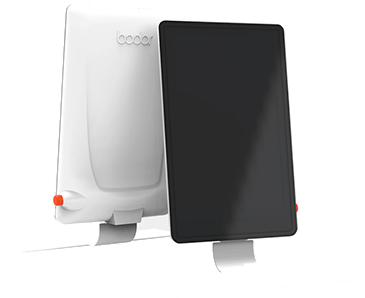

ДИСПЛЕЙ ОПЕРАЦИОННОЙ СИСТЕМЫ: Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.

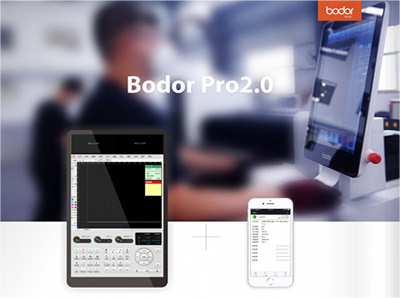

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CAD/CAM: Bodor Pro 2.0 - Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании. Операционная система может реализовать автоматическую раскладку (компоновку) резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на заказы автоматически, быстро искать края и автоматическое позиционирование. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает потрясающий опыт работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

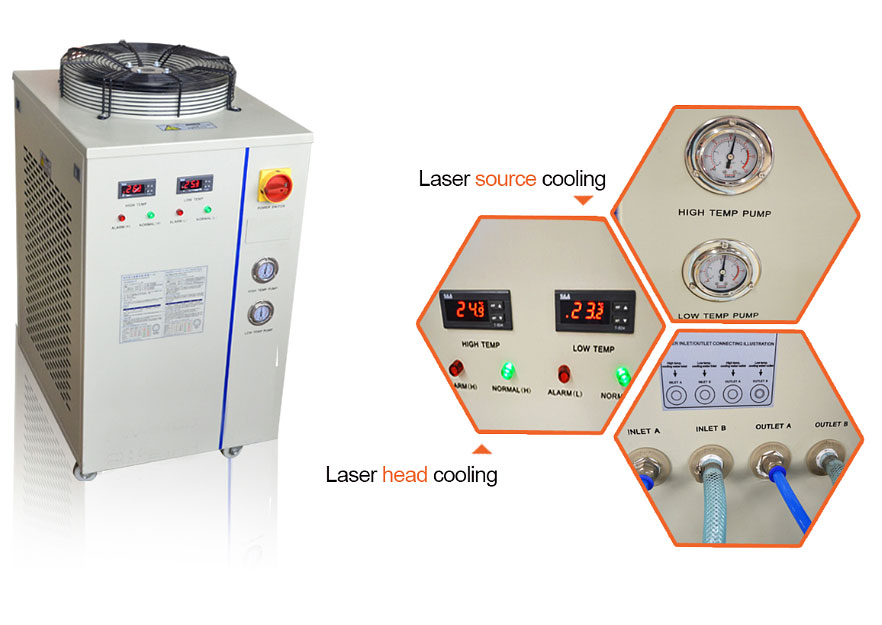

СИСТЕМА ОХЛАЖДЕНИЯ ЛАЗЕРА - АВТОМАТИЧЕСКИЙ ЧИЛЛЕР (ВОДЯНОЙ):

Все станки комплектуются чиллером фирмы S&A необходимым для охлаждения лазерного источника и головки. Модель чиллера подбирается в зависимости от мощности лазерного излучателя. Охлаждающая система работает в автоматическом режиме регулируя температуру жидкости в необходимом интервале.

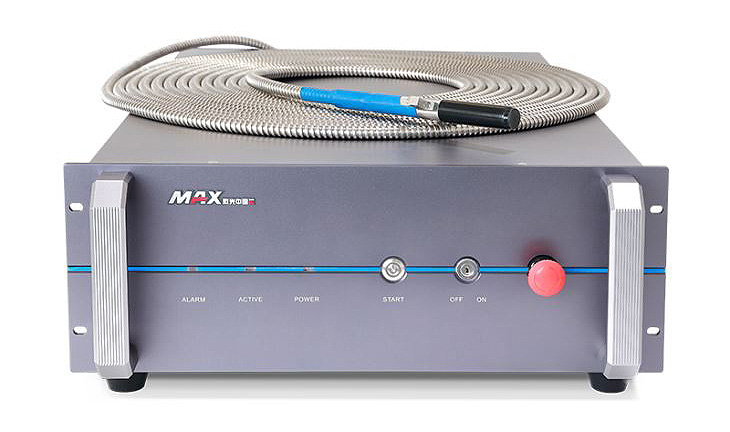

ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ MAXPHOTONICS ИЛИ IPG:

Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

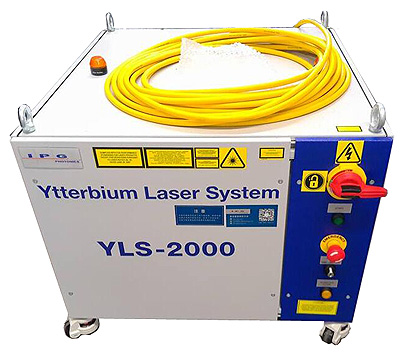

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ СТАНКОВ BODOR

• Тяжелая станина делает оборудование более стабильным в работе, легкий портал позволяет станку работать быстрее; идеальный промышленный дизайн в большей степени соответствует человеко-машинным разработкам; высококачественная электрическая система управления программным обеспечением дает оборудованию более высокую точность резки. Оборудование обладает удобным интерфейсом, стабильной производительностью, отличным качеством, высокой эффективностью резания и широким диапазоном применения по сравнению с остальными производителями.
• Шариковй механизм облегчения подачи подачи. Продвижение заготовки по роликовому столу уменьшает силу трения между частями и рабочим столом, что делает погрузку и выгрузку более удобными.

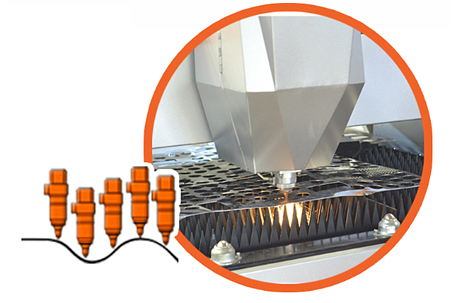

• Новое поколение модулей безопасного следования. Режущая головка сохраняет постоянное расстояние относительно заготовки в процессе резания, это снижает риск столкновений. Станок перестанет резать при столкновении с преградой. Это снижает уровень аварийности и улучшает производительность резания.
• Интеллектуальная защита хода. Автоматически контролируют рабочий диапазон поперечных балок и режущих деталей, сохраняя работу в пределах диапазона обработки. Двойная защита значительно улучшают оборудование и личную безопасность.
• Интеллектуальная система сигнализации. Все сигналы идут на интерфейс через центр управления, когда появляются ошибки при работе оборудования.
• Система автоматической смазки. Система автоматической смазки предоставляет смазку регулярно в определённом количестве для обеспечения нормальной и высокой скорости работы и имеет функции аварийного сигнала тревоги и уровня жидкости. Система значительно повышает точность резания и эффективно продлевает срок службы направляющих.
• Функция аварийного сигнала низкого давления вспомогательного газа. Предоставляет возможность отслеживания давления газов в режиме реального времени.
• WIFI дистанционная интеллектуальная помощь. Отзыв в режиме реального времени по всему миру. Предоставляют анализ неисправностей в реальном времени.

Технические характеристики Bodor F3015T3-1000W IPG

РАСХОДНЫЕ МАТЕРИАЛЫ

Расходники	Цена	Срок службы/ толщины
Защитная линза	$65	600 часов
Фокусная линза	$500	4-6 месяцев
Коллиматорная линза	$500	4-6 месяцев
Одинарное сопло 1 мм	$31	600часов SS/Al/Copper < 3мм
Двойное сопло 1 мм	$31	600часов MS < 4мм
Одинарное сопло 1,5 мм	$31	600 часов SS/Al/Copper 3-5мм
Двойное сопло 1,5 мм	$31	600 часов MS 4-8мм
Одинарное сопло 2 мм	$31	600 часов SS/Al/Copper > 5мм
Двойное сопло 2 мм	$31	600 часов MS > 8мм

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ BODOR F3015T3-1000W IPG

• Мощность 1000W
• Стол 3000х1500 мм
• Режущая голова BODOR GENIUS с автофокусом
• Источник лазерного излучения IPG
• Сервомоторы YASKAWA (Japan)
• Моторедуктор YYC PMI (Taiwan)
• Электрокомпоненты Omron (Japan)
• Направляющие HIWIN (Taiwan) или PMI (Taiwan)
• Ось Z ШВП
• Ось Х,Y рейка шестерня
• Интерфейс Bodor PRO 2.0
• Система вытяжки
• Чиллер (водяной)
• Автоматическое определение расстояния до поверхности листа
• Режущая голова с автофокусом BODOR GENIUS
• Автоматическая система обнаружения препятствий
• Литая чугунная станина станка
• Эргономичный пульт дистанционного управления MANGO
• Цветной монитор тачскрин диагональ 21,5 дюйма
• Автоматическая система контроля давления газов
• Автоматическая система обнаружения листового металла на рабочем столе
• Очки оператора
• Комплект ЗИП, включая сопла и линзы
• Чиллер водяной
• Вытяжной вентилятор

ПАРАМЕТРЫ СКОРОСТИ РЕЗКИ МЕТАЛЛОВ ЛАЗЕРОМ

• Рабочая зона, мм 3000x1524
• Тип источника ОптовВолоконный лазер
• ЧПУ BodorPro2,0
• Мощность лазера, Вт 1000

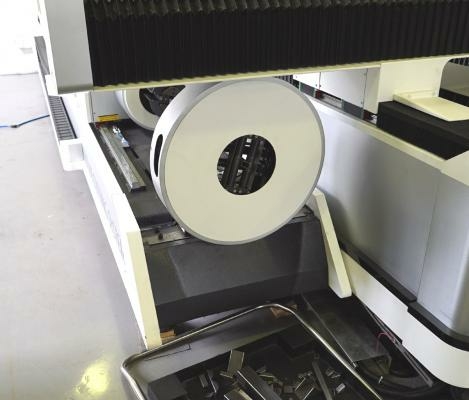

• Резка труб Ø20 - 230 , до 3000
• Производитель лазерного источника Ipg
• Кабинетная защита Нет
• Труборезная приставка Есть
• Мощность, кВт 16
• Масса, кг 4,2
• Модель F3015T3-1000W IPG
• Type Станок для лазерной резки листового металла с функцией резки трубы
