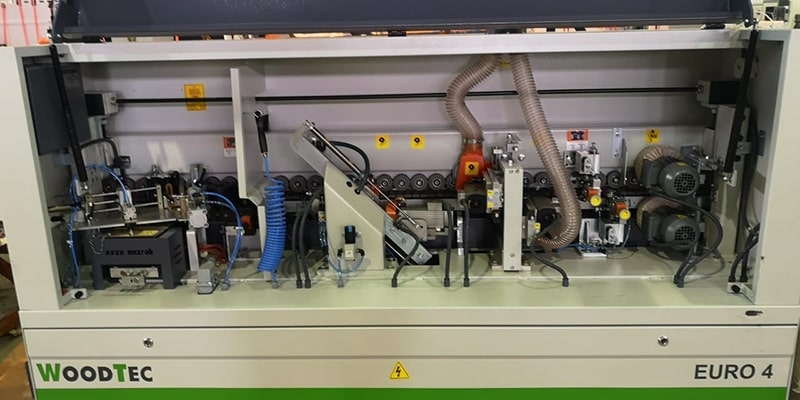

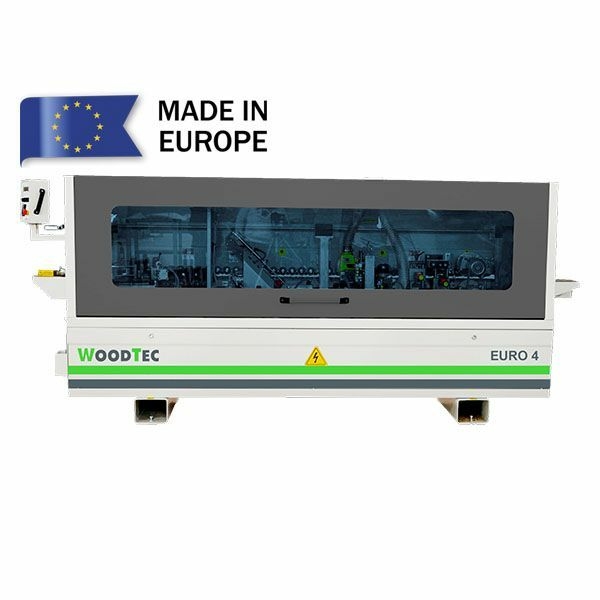

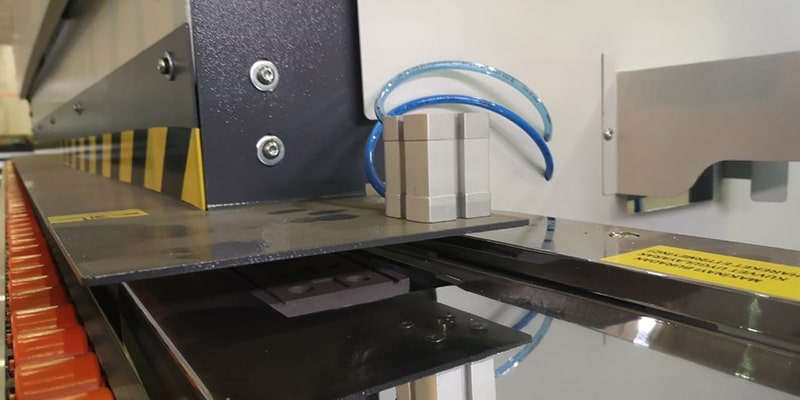

Станок для облицовывания кромок WoodTec EURO 4

Станок для облицовывания кромок WoodTec EURO 4

Компания 'Невастанкомаш' представляет новинку на рынке промышленного оборудования - станок для облицовывания кромок WoodTec EURO 4. Этот высокотехнологичный станок обеспечивает быструю и качественную обработку кромок различных материалов, таких как древесина, пластик, металл и другие.

Особенности станка для облицовывания кромок WoodTec EURO 4:

• Высокая производительность и точность обработки
• Надежность и долговечность
• Простота в эксплуатации и обслуживании
• Многофункциональность и универсальность

Станок WoodTec EURO 4 идеально подходит для производственных предприятий любого масштаба, где требуется высококачественная обработка кромок. Приобретая этот станок, вы получаете надежное оборудование, которое станет надежным помощником в вашем производстве на многие годы вперед.

Не упустите возможность улучшить качество и эффективность производства - приобретите станок для облицовывания кромок WoodTec EURO 4 прямо сейчас!

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМЫ ОБРАБОТКИ:

	1. Подача кромки
	2. Клеевой узел
	3. Гильотина
	4. Пресс группа
	5. Узел 2-ух моторной торцовки
	6. Чистовой узел фрезерования свесов
	7. Узел радиусной циклевки
	8. Полировальный узел

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Скорость подачи 14,5 м/мин;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала из ПВХ или ABS;
• Торцовочный узел для обрезки переднего и заднего свесов пилой;
• Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
• Циклевка радиусная R = 2 мм;
• Полировальный узел 2 х 0,37 кВт 1400 об/мин;
• Транспортная система с цепью. - Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках;
•  Магазин подачи рулонного кромочного материала;
• Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	СТАНИНА Станина на заводе проходит полный цикл термической обработки. Это обеспечивает стабильную жёсткость и виброоустойчивость всей конструкции станка. Посадочные места под рабочие узлы произведены на высокоточных обрабатывающих центрах за одну установку станины.
	КЛЕЕВОЙ УЗЕЛ Клеевой бачок 4 л. имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея – аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	ПРЕСС ГРУППА Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные свободного вращения. Усилие пресс группы позволяет качественно приклеить кромочный материал к детали.
	ТОРЦОВОЧНЫЙ АГРЕГАТ Два промышленных двигателя (12 000 об/мин), 2 x 0,55кВт Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

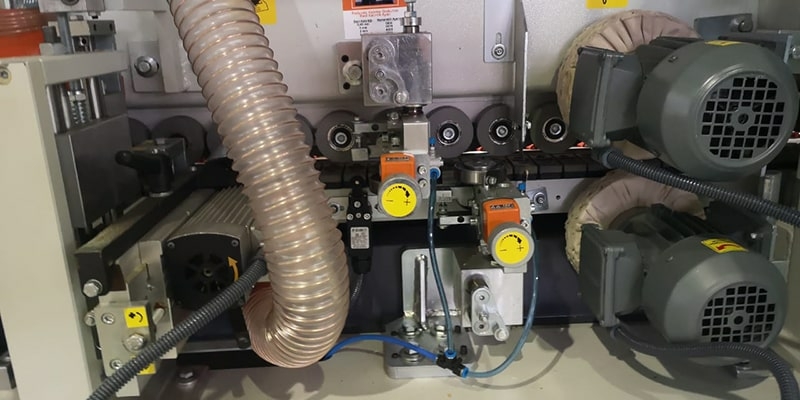

	УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин) 2 х 0,55кВт. Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм. Копиры осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхности.
	УЗЕЛ РАДИУСНОЙ ЦИКЛИ Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Узел оснащен копирами для точной обработки кромки. Имеется винтовая настройка узла, позволяющая точно и быстро настроить узел на разную толщину кромки.

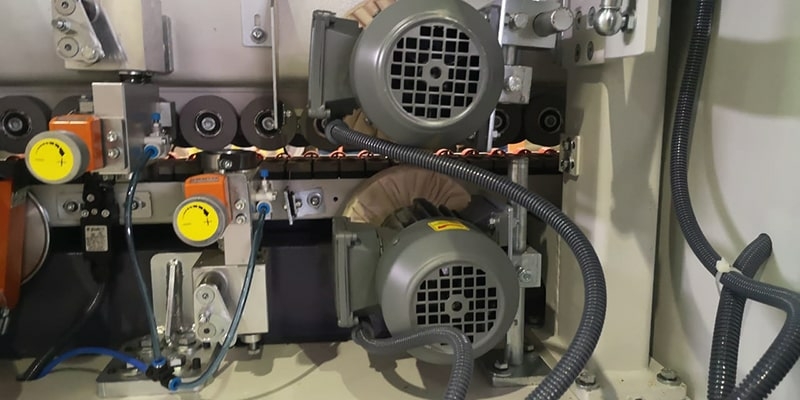

	ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки(притупляет острый край. Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,37кВт.
	ПОДАЮЩИЙ КОНВЕЙЕР Деталь подается цепным конвейером с обрезиненными башмаками. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор.

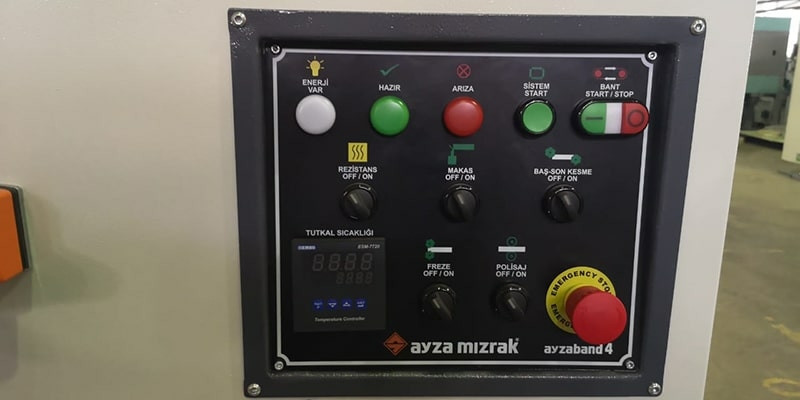

	ПАНЕЛЬ УПРАВЛЕНИЯ Панель управления отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Станок для облицовывания кромок WoodTec EURO 4 Основные технические характеристики

• Высота обработки, мм 8 - 45
• Толщина, мм 0,4 - 3
• Напряжение, В 380
• Мощность, кВт 8
• Масса, кг 900
• Модель EURO 4
• Type Станок для облицовывания кромок
