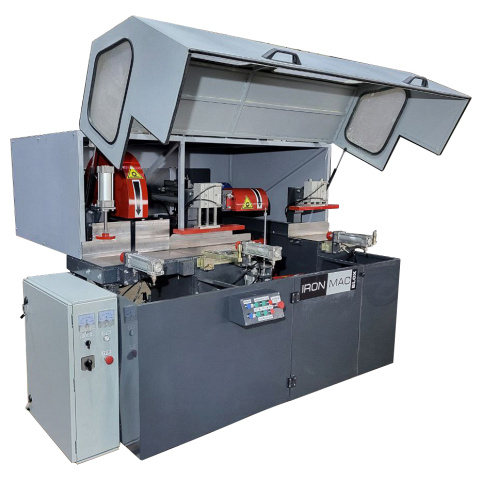

Станок для выборки чашек IRONMAC BLOX 4x4-200 с торцовочным узлом IRONMAC BLOX 4x4-200
(голосов 0)
Артикул: 9599670ironmac_blox_4x4_200_torc_uzel Код товара: 105167
На складе: 2 шт.
Предназначен для фрезерования поперечных пазов прямоугольного сечения (чашек) в строительном стеновом клееном брусе или в брусе из массива древесины с четырех сторон за один постав. Возможна одновременная выборка 2 пазов каждым шпинделем для получения соединения "двойной брус". Применяется для получения высококачественных деталей домокомплекта из профилированного клееного или массивного строительного бруса на предприятиях домостроения средней и высокой мощности. Получаемые изделия
Область применения IRONMAC BLOX 4x4-200
Применяется для получения высококачественных деталей домокомплекта из профилированного клееного или массивного строительного бруса на предприятиях домостроения средней и высокой мощности. Получаемые изделия
Схемы обработки IRONMAC BLOX 4x4-200
Конструктивные особенности IRONMAC BLOX 4x4-200
 |
Станина Надежная массивная станина изготовлена по принципу Европейских производителей таких станков. В основе станины лежат тяжелые металлические корпуса, к которым крепятся линейные направляющие, узлы и агрегаты. Корпуса формируются из толстостенных металлических профилей и металлических листов толщиной 8 мм. Рабочий стол из фрезерованного стального листа толщиной 15 мм, обеспечивает ровную горизонтальную базу. Сварные швы проходят обязательную термическую обработку, снимаются напряжения. Обеспечивается высокая жесткость станины, исключаются вибрации и деформации в процессе эксплуатации. Это гарантирует долговечность работы станка без потери точности обработки в течении долгих лет. |
 |
Пильный узел Перемещение узла горизонтальное, пневматическое. Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость получаемого торца детали строго перпендикулярна оси и также является технологической вертикальной базой при выполнении последующих технологических операций. В зоне торцовочного узла 4 прижима: 2 вертикальных + 2 горизонтальных. |
 |

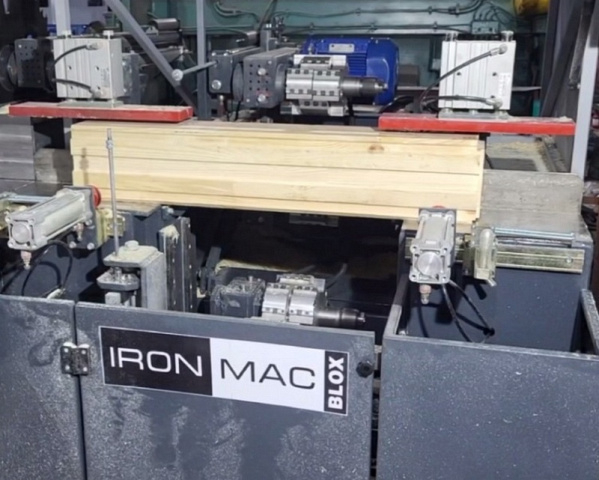

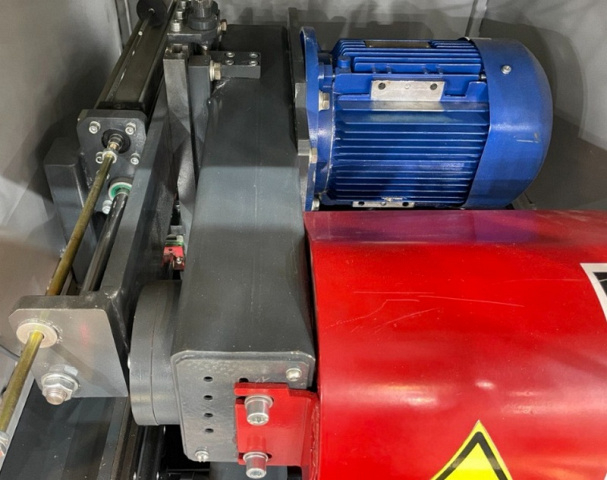

Узел фрезерования чашки Состоит из вертикального и горизонтального суппортов. Установлено по 2 шпинделя на каждом суппорте. Шпиндели имеют по 2 шт. опорных подшипника на вертикальной и горизонтальной группах для снижения нагрузок на данные узлы. Изготовление пазов по всему периметру бруса за один постав исключает образование щелей в углах дома при сборке. Консольные валы и разборная конструкция кожухов позволяют быстро сменить инструмент или настроить его на нужную ширину обработки. |
 |

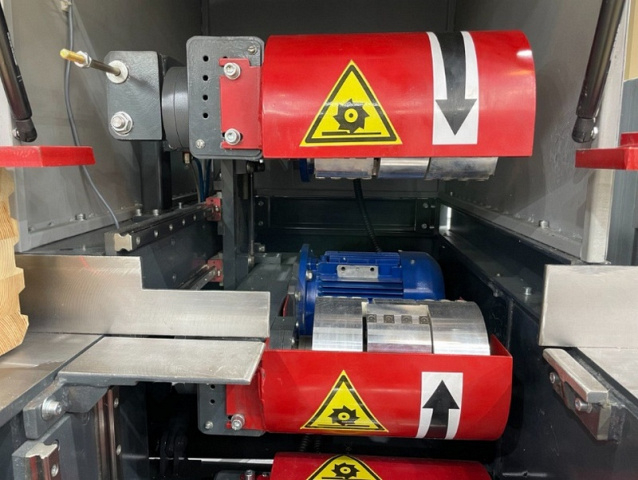

Защитные кожухи и короба На каждом фрезерном валу установлены защитные кожухи. Обеспечивают защиту оператора и направляют отвод стружки в нижний приямок станка. Приводной клино-ременный узел, подшипники, шкивы полностью закрыты в металлическом коробе. Исключают попадание стружки на приводной узел, что значительно продлевает его срок службы и сохраняет КПД ременной передачи. Такой тип защиты используется на всех станках Европейского производства. |
 |

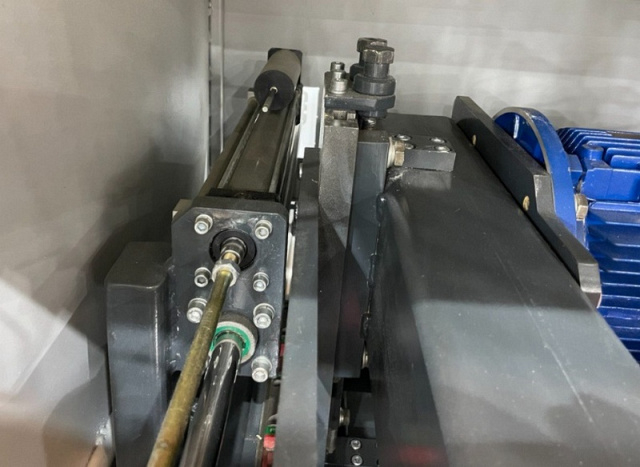

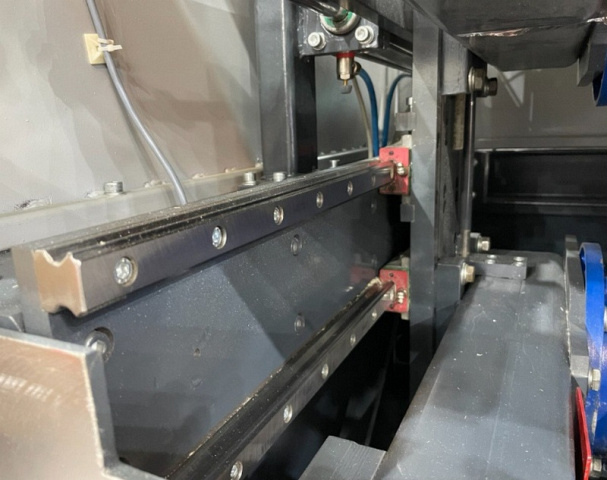

Линейные направляющие Применение линейных высокоточных направляющих для перемещения суппортов обеспечивает высокую точность и качество обработки. На узле фрезерования чашки установленылинейные направляющие Hiwin, Корея. Гарантировано одинаковое высокое качество каждой чашки в домокомплекте. Исключен брак на деталях дома, нет дополнительных расходов на строй-площадке. |
 |
Регулировка положения валов Регулировка межцентрового расстояния между фрезерными валами механическая, при помощи винт-гайки. Простая в настройке и надежная система. Позволяет быстро перенастраивать станок на необходимый размер обрабатываемых пазов и размер заготовок. |
 |
Цилиндры перемещения суппортов Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. Регулировка скорости осуществляется при помощи дросселей. Пневмоцилиндры и гидротормоза, установленные на станке производства Camozzi, Италия. |
 |

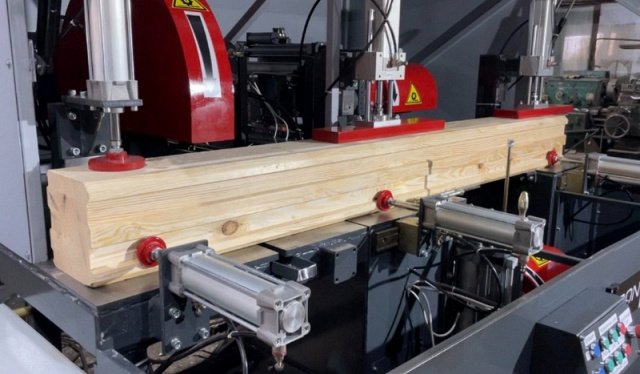

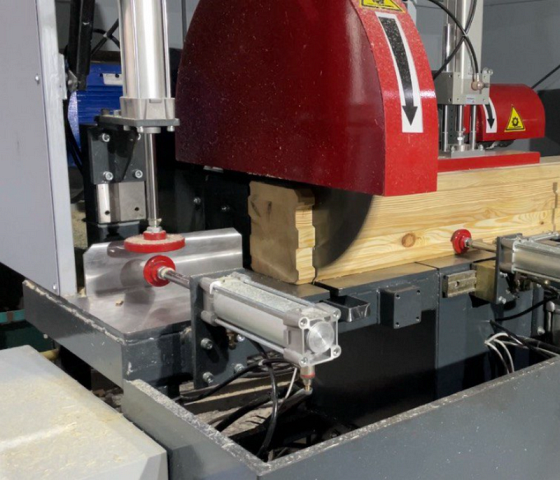

Пневматические прижимы Мощные прижимы заготовок с помощью пневмо-цилиндров обеспечивают надежное базирование бруса к вертикальному и горизонтальному столам, что обеспечивает высокую точность обработки. Работа станка после зажима заготовки осуществляется в полу-автоматическом режиме, что обеспечивает высокую производительность и удобство работы на станке. Всего на станке установлено:Широкие вертикальные прижимы - 2 шт.Горизонтальные прижимы - 2 шт. Пневматические прижимы, установленные на станке - Camozzi, Италия. |
 |
Механический упор Подвижный боковой упор, перемещаемый по направляющей, позволяет быстро и точно выставить нужный размер положения одинаковых деталей на станке. Повышает производительность. На станке установлен упор, с возможностью позиционирования бруса с левой и правой стороны. |
 |
Магнитные датчики Безконтактные магнитные датчики положения суппортов обеспечивают высокое быстродействие и большую частоту включений. Отслеживают крайнее положение фрезерного суппорта при его возврате в исходное положение после фрезерования. Цикл обработки горизонтальным суппортом не запустится, пока вертикальная группа не вернется в исходное положение. Обеспечивает безопасную работу на станке. Исключает возможность случайного схождения режущего инструмента горизонтального и вертикального суппортов. |
 |
Безопасность работы На станке, в месте открывания кожуха, установлен герконовый датчик. В случае открытия крышки в процессе работы станка, станок сразу же выключается, суппорта возвращаются в исходное положение. Данная система безопасности соответствует Европейским нормам и технике безопасности. |
 |

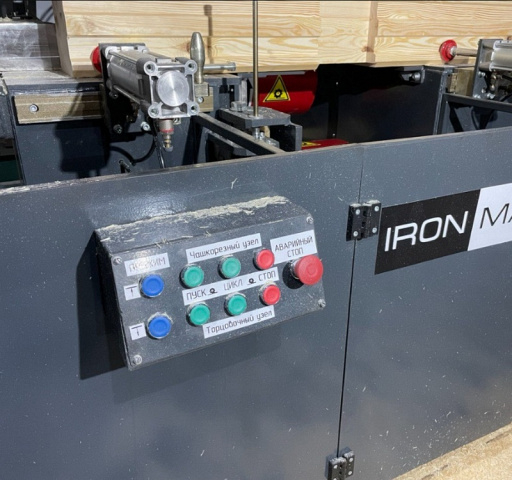

Пульт управления |
 |
Пневмосистема |
 |
Шкаф управления В шкафу управления установлены электро-компоненты мирового производителя CHNT: автоматические выключатели, реле двигателей, тепловые реле. Амперметры в электрической схеме станка позволяют предотвратить перегрузку двигателей суппортов, а также настроить оптимальную скорость обработки бруса при различной глубине и ширине фрезерования. |
 |
Аспирация Аспирационный патрубок для мелкой стружки расположен в задней части станка. Для отвода более крупной стружки, под узлом чашкореза, организуют приямок с подключенной аспирацией. |
 |
Обязательная проверка качества Каждый станок перед отгрузкой проходит ряд обязательных испытаний механической обработки на брусовой профилированной заготовке (по количеству узлов): торцовка дисковой пилой, фрезеровка комплектом раздвижных фрез, сверление, фрезерование с торца. На складе всегда в наличии необходимые комплекты инструмента, под различные сечения бруса, для проверки качества отгружаемого станка. По итогам обработки осуществляют проверку полученных деталей на прямолинейность обработки узлов, отсутствие отклонений получаемых размеров. |
 |
Упаковка Перед отгрузкой станки устанавливают на массивном деревянном поддоне. Упаковка в пленку. Безопасное перемещение и удобство при погрузке. |
 |
Дополнительные рольганги Опционально станки могут комплектоваться рольгангами для бруса в виде секций 3 - 6 м. Рольганги усиленной конструкции, возможно исполнение с боковым бортом, для базирования и точной подачи бруса в зону обработки. Рольганги могут оснащаться торцевыми упорами для удобства и ускорения позиционирования бруса. |
Комплектация IRONMAC BLOX 4x4-200
Дополнительная
 |
Режущий инструмент и заточное оборудование Возможность оснащения станка на участке производства домокомплектов инструментом: Подобрать пилы дисковыеПодобрать заточное оборудование |
 |
Рукавный фильтр FPC-6500K, 10 000K, 12 500K EcoWood (Турция) Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. |
 |
Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. |
 |
Четырехсторонний станок Станок тяжелой серии для профилирования бруса. |
 |
Пресс для склейки бруса IRONMAC PRESS Предназначен для высококачественного склеивания строительного и оконного бруса, стропильных конструкций, ламелей, балок. |
Технические характеристики IRONMAC BLOX 4x4-200
| Характеристика | Значение |
|---|---|
| Максимальное сечение обработки торцовочного узла, мм | 200 х 250 |
| Диаметр устанавливаемой пилы, мм | 600 |
| Мощность пильного узла, кВт | 5,5 |
| Посадочный диаметр пилы, мм | 50 |
| Частота вращения пилы, об/мин | 2800 |
| Подача пилы | пневматическая с регулируемым стабилизатором скорости |
| Горизонтальный ход пилы, мм | 600 |
| Количество пневматических прижимов, шт. | вертикальный + горизонтальный |
| Минимальное сечение обрабатываемого бруса, мм | 35 х 110 |
| Максимальное сечение обрабатываемого бруса, мм | 200 х 250 |
| Минимальная длина обрабатываемого бруса, мм | 800 |
| Количество вертикальных шпинделей, шт. | 2 |
| Количество горизонтальных шпинделей, шт. | 2 |
| Диаметр шпинделей, мм | 40 |
| Рабочая длина шпинделей, мм | 230 (опция 250) |
| Мощность шпинделей, кВт | 4 x 4 |
| Частота вращения фрез, об/мин | 4130 |
| Максимальный диаметр фрез для горизонтальной группы, мм | 180 |
| Максимальный диаметр фрез для вертикальной группы, мм | 270 |
| Максимальная ширина пазов вертикальных фрез, мм | 230 |
| Максимальная ширина пазов горизонтальных фрез, мм | 230 |
| Ход вертикальных фрез, мм | 600 |
| Ход горизонтальных фрез, мм | 600 |
| Подача суппортов | пневматическая с регулируемым стабилизатором скорости |
| Максимальная глубина фрезерованных пазов фрезы на вертикальном суппорте, мм | 60 |
| Максимальная глубина фрезерованных пазов фрезы на горизонтальном суппорте, мм | 20 |
| Давление сжатого воздуха, МПа | 0,6 |
| Напряжение, В | 380 |
| Установленная мощность, кВт | 21,5 |
| Диаметр патрубков аспирации, мм | 150 - 2 шт.200 - 1 шт. |
| Узлы | чашка |
| Длина, мм | 2500 |
| Ширина, мм | 1750 |
| Высота, мм | 1700 |
| Вес, кг | 2000 |
