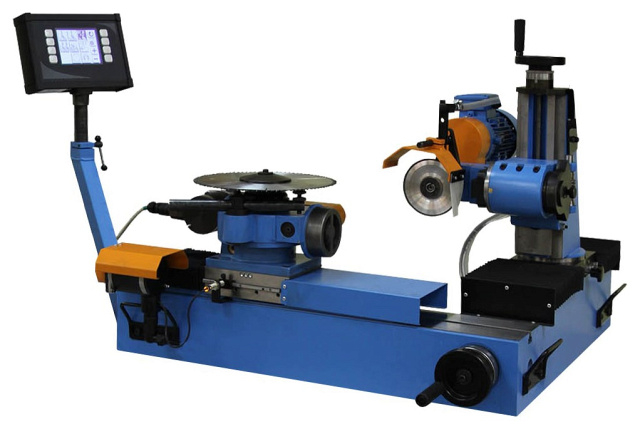

Станок для заточки дисковых пил ASP-631F LAKFAM
(голосов 0)
Артикул: 24407asp_631f_lakfam Код товара: 106224
Под заказ
Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется, для мебельных и столярных комбинатов, а также лесопильных и производств, использующих дисковые пилы с наружным диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
СХЕМА ОБРАБОТКИ:
 | Заточка дисковых пил |
 | Заточка дисковых пил |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 | Автоматическое перемещение каретки (рабочего стола) Осуществляется за счет электропривода: обеспечивается плавность перемещения заточного узла и процесса заточки;исключает влияние человеческого фактора. |

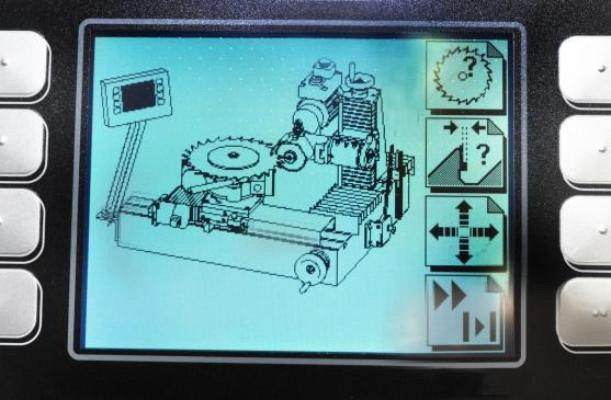

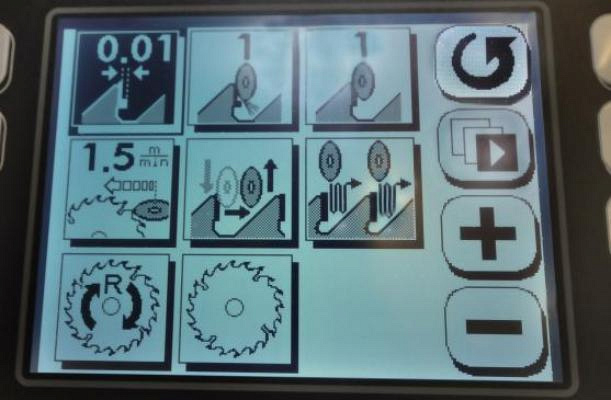

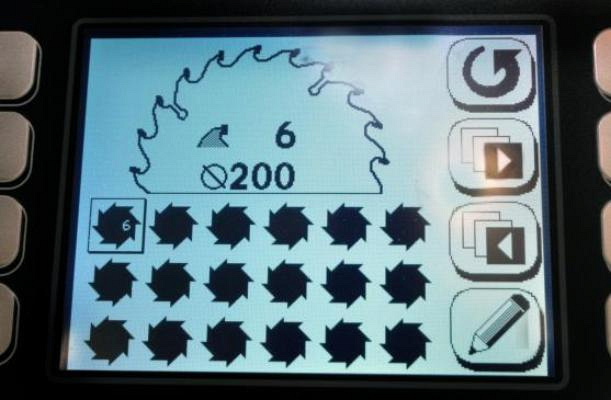

 | Панель управления Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора. С панели управления задается все параметры заточки: количество зубьев инструмента (шаговый двигатель);количество проходов (двойных циклов);припуск на съем с изношенной грани инструмента (шаговый двигатель);подъем/опускание заточного круга. Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |

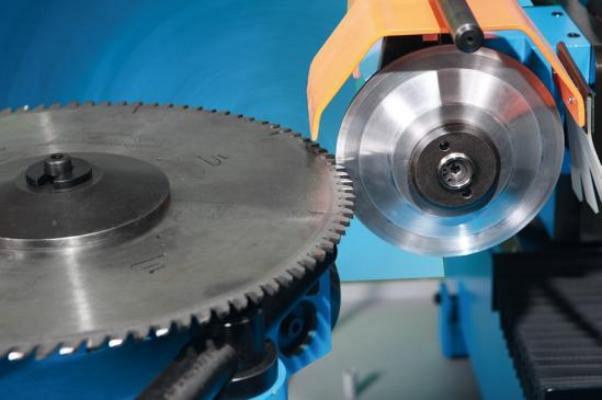

 | Делительная головка для дисковых пил Приспособление для заточки дисковых пил выполнено в виде делительной головки работающей от шагового двигателя. Пила зажимается во фланце. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный диаметр пилы 630 мм. |
 | Фланец для заточки подрезных пил Со станком также поставляется фланец для заточки подрезных пил диаметром от 100 мм. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный Ø пилы 630 мм. |
 | Приспособление для заточки фрез Приспособление для заточки насадных фрез выполнено в виде делительной головки работающей от шагового двигателя. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный длина заточки 260 мм. |
 | Оправка для насадного инструмента В комплекте со станком поставляются оправки: D = 40 мм – 1 шт., D = 50 мм – 1 шт. |
 | Делительная головка Оснащена шаговым двигателем, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет этого достигается максимальная точность при повороте инструмента (фрезы) на зуб. |
 | Поперечное перемещение заточного узла Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |

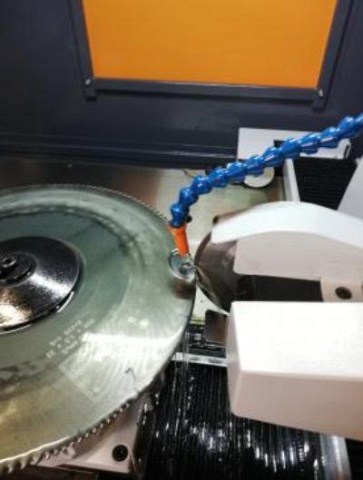

 | Система подачи охлаждающей жидкости Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | Бак для СОЖ Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Посадочный диаметр дисковых пил, мм | 30 - 90 |
| Наружный диаметр дисковых пил, мм | 100 - 630 |
| Толщина дисковых пил, мм | 2 - 6 |
| Передний угол заточки зубьев пилы, ° | -45 ... +45 |
| Задний угол заточки зубьев пилы, ° | 0 - 30 |
| Шаг зубьев, мм | до 200 |
| Углы косой заточки передней и задней граней, ° | 0 - 45 |
| Макс. диаметр шлифовального круга, мм | 125 |
| Посадочный диаметр шлифовального круга, мм | 20 |
| Диаметр пилы, мм | 100 - 630 |
| Мощность электродвигателя шлифовального круга, кВт | 0,55 |
| Частота вращения шлифовального круга, об/мин | 3570 |
| Размеры алмазного шлифовального круга, мм | 125 x 20 |
| Размеры алмазного тарельчатого шлифовального круга, мм | 125 x 20 |
| Размеры алмазного чашечного шлифовального круга, мм | 125 x 20 |
| Напряжение, В | 380 |
| Длина, мм | 1500 |
| Ширина, мм | 1300 |
| Высота, мм | 1600 |
| Вес, кг | 210 |
| Заказать | — |
