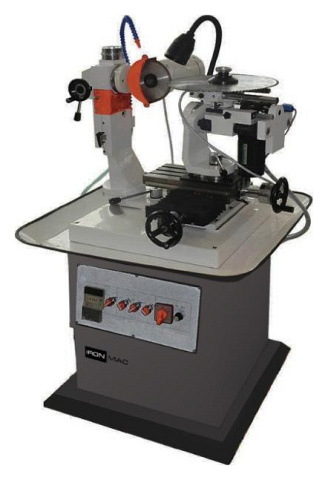

Станок для заточки дисковых пил IRONMAC 600A
(голосов 0)
Артикул: 10126600a Код товара: 105409
Под заказ
Станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням.
Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента IRONMAC 600А.
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC 600A
Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные, кромкообрезные, торцовочные, форматно-раскроечные станки.
СХЕМА ОБРАБОТКИ IRONMAC 600A
 |
Заточка дисковых пил |
 |
Заточка дисковых пил |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC 600A
 |
Станина Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
 |
Позиционирование пилы Позиционирование пилы осуществляется при помощи опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Включение электромагнита синхронизировано с работой механизма подачи. Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. |
 |
Подача и рабочий ход заточки Поворот пилы на зуб и подвод пилы в зону заточки осуществляется в автоматическом режиме за счет электропривода и системы эксцентриковых кулачков. |
 |
Настройка углов заточки Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. |
 |

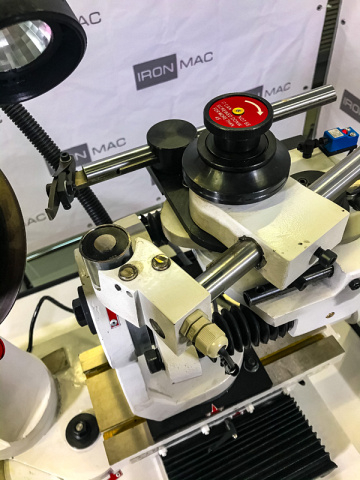

Позиционирование пилы Позиционирование пилы осуществляется при помощи фланца большого диаметра и опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Переход с одного посадочного диаметра на другой осуществляется за счет переходных колец. |
 |
Работа электромагнита Электромагнит оснащен индукционным датчиком (концевой выключатель), который управляет процессом позиционирования. Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. |
 |

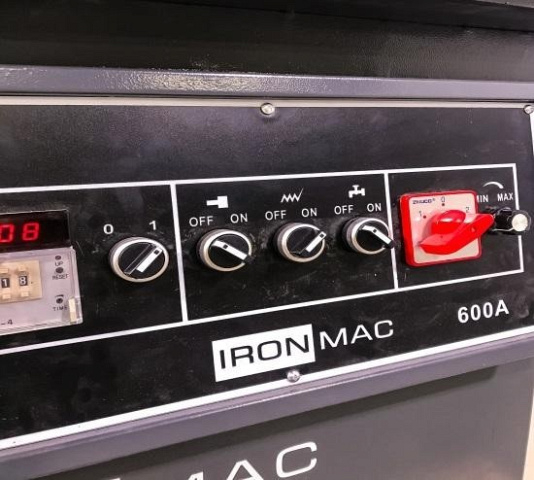

Панель управления Панель управления оснащена контроллером, позволяющим управлять процессом заточки – задается количество зубьев пилы и происходит обратный их отсчет. Отсчет количества зубьев и циклов заточки отображается на цифровом табло – автоматическая остановка работы станка. Панель управления оснащена регулировкой скорости подачи пилы в зону заточки. Регулировка скорости движения каретки позволяет подбирать режим заточки дисковых пил в зависимости от ее параметров и геометрии зубьев. |
 |
Настройка диаметра Удобная настройка диаметра пил обеспечивает быструю подготовку станка к работе и делает станок более универсальным. Затачиваемая пила настраивается на диаметр при помощи маховика и винтовой пары (винт-гайка). Максимальный диаметр затачиваемой пилы 600 мм. |
 |
Настройка углов Удобная шкала углов заточки позволяет с минимальными затратами времени осуществлять настройку станка. Углы заточки устанавливаются по градуированной шкале, которая применяется для настройки переднего и заднего углов заточки. |
 |

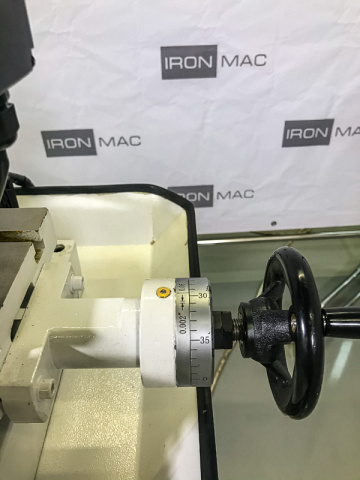

Настройка съема Перемещение заточного стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Съем с изношенной грани зубьев пилы задается по шкале. |
 |
Настройка шага Точная настройка толкателя позволяет регулировать шаг зубьев затачиваемой дисковой пилы и затачивать на станке пилы с крупным шагом, применяемые в лесопилении на бревнопильных и многопильных станках. Максимальный шаг зубьев 100 мм. Также конструкция толкателя позволяет регулировать положение толкающего штифта относительно зубьев затачиваемой дисковой пилы. |
 |

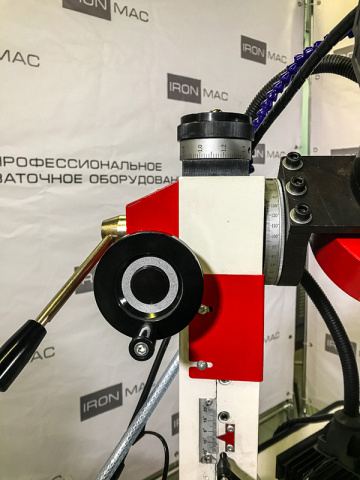

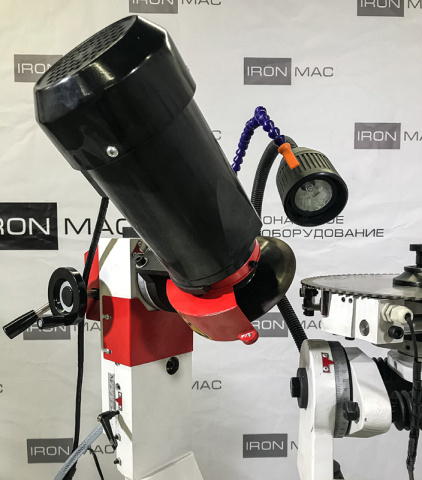

Поворот заточного узла Заточной узел оснащен регулировкой (при помощи маховика и фиксатора) поворота заточной головки на заданный угол заточки и механизмом подъема/опускания заточной головки. Регулировка заточной головки на заданный угол имеет градуированную шкалу на 360 град, что позволяет затачивать пилы со скошенными зубьями и пилы с более сложной трапециевидной формой зубьев. Механизм подъема/опускания позволяет позиционировать заточной круг относительно зубьев дисковой пилы в зависимости от ее толщины. |
 |
Система подачи СОЖ Станок оснащен системой подачи охлаждающей жидкости. В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Бак для СОЖ Бак для СОЖ выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 15 литров. |
КОМПЛЕКТАЦИЯ IRONMAC 600A
Дополнительная
 |
Заточные круги Алмазные круги для заточки дисковых пил. Алмазные круги применяются для заточки и доводки дисковых пил с твердосплавными напайками по передней и задней граням. Количество и тип кругов указываются при заказе. |
 |
Дополнительные фланцы Дополнительные фланцы диаметром свыше 95 мм и переходные кольца диаметром 75 мм и свыше (в зависимости от диаметра фланца) Переходные кольца диаметром 25, 35, 45, 55, 65, 75 и др. для стандартных фланцев согласовываются с заказчиком. Также по согласованию с заказчиком возможна поставка переходных колец с различными посадочными диаметрами как до 75 мм, так и свыше (диаметр и количество переходных колец указываются при заказе). |
 |
Концентрат СОЖ Концентрат охлаждающей жидкости (СОЖ) поставляется в канистрах емкостью 20 л. При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечиваеткачество заточки. |
Технические характеристики IRONMAC 600A
| Характеристика | Значение |
|---|---|
| ЦЕНА | 343 882 ₽ |
| Посадочный диаметр дисковых пил, мм | 24,6 - 75 |
| Наружный диаметр дисковых пил, мм | 100 - 630 |
| Толщина дисковых пил, мм | 2 - 5 |
| Передний угол заточки зубьев пилы, ° | -8 ... +30 |
| Задний угол заточки зубьев пилы, ° | 0 - 30 |
| Шаг зубьев, мм | до 135 |
| Углы косой заточки передней и задней граней, ° | 0 - 45 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Посадочный диаметр шлифовального круга, мм | 32 |
| Диаметр пилы, мм | 100 - 630 |
| Мощность электродвигателя шлифовального круга, кВт | 0,25 |
| Частота вращения шлифовального круга, об/мин | 2800 |
| Размеры алмазного шлифовального круга, мм | 150 x 32 |
| Размеры алмазного тарельчатого шлифовального круга, мм | 150 x 32 |
| Размеры алмазного чашечного шлифовального круга, мм | 125 x 32 |
| Напряжение, В | 380 |
| Длина, мм | 800 |
| Ширина, мм | 850 |
| Высота, мм | 1500 |
| Вес, кг | 275 |
| Заказать | В наличии |
