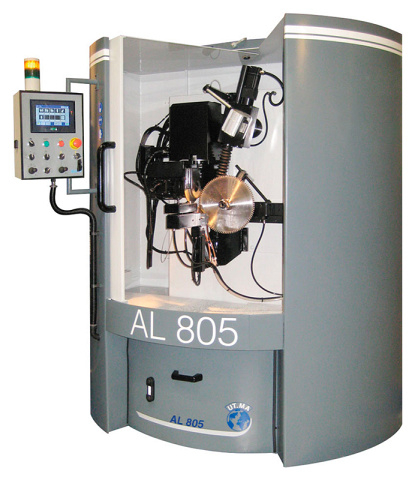

Станок для заточки дисковых пил UT.MA AL-805
(голосов 0)
Артикул: 8712530al_805 Код товара: 106241
Под заказ
Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, наружный диаметр которых 100 - 800 мм, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы с прямой, скошенной, трапециевидной или комбинированной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

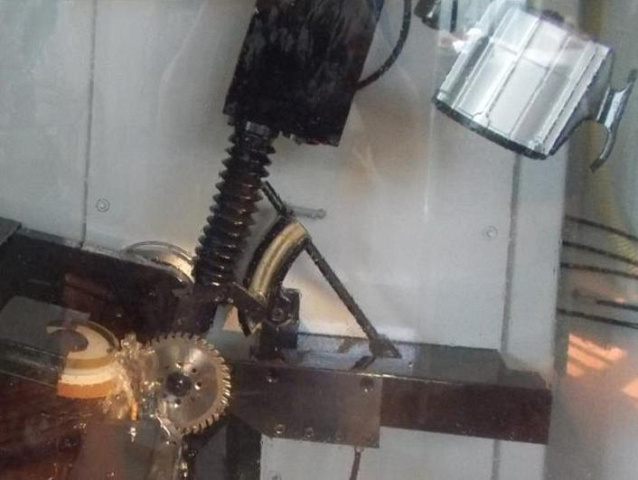

СХЕМА ОБРАБОТКИ:
 | Заточка дисковых пил |
 | Заточка дисковых пил |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |

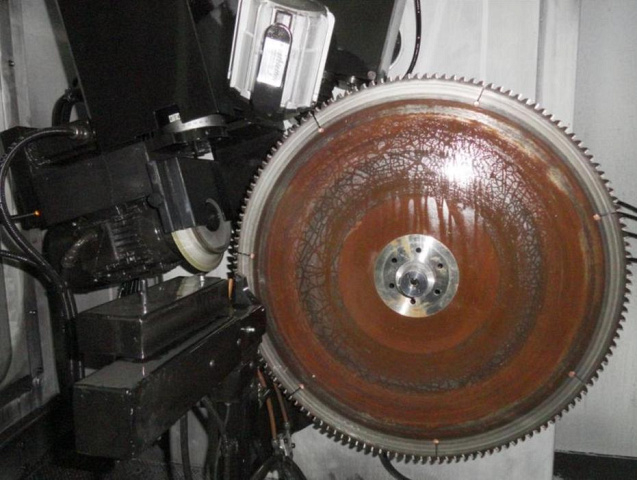

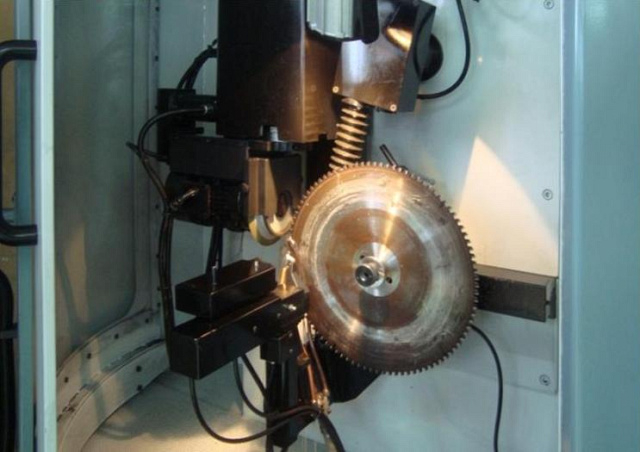

 | Пила устанавливается вертикально Это позволяет ей не испытывать нагрузок при заточке. За счет конического фланца обеспечивается беззазорная посадка дисковой пилы, что повышает точность позиционирования и качество заточки. Фиксация пилы осуществляется по 2-м плоскостям при помощи пневмоцилиндров. Настройка диаметра пилы осуществляется при помощи прецизионного устройства, в которое упирается «первый» затачиваемый зуб. |

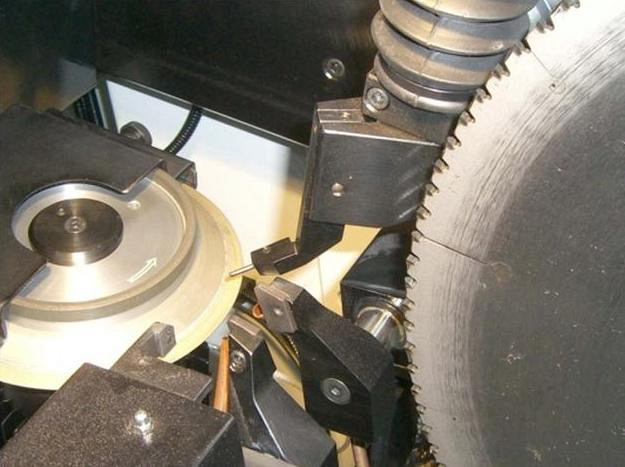

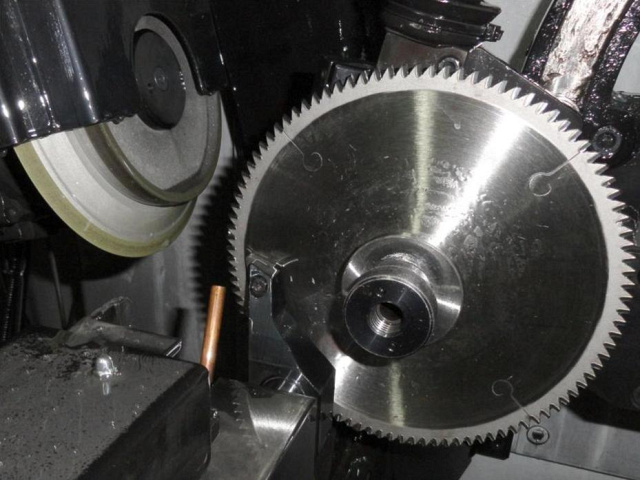

 | Сдвоенный заточной круг Позволяет затачивать пилы по передней и задней грани без переналадки станка и замены заточного круга. Фиксация корпуса дисковой пилы происходит с 2-х сторон за счет пневмоцилиндра. |

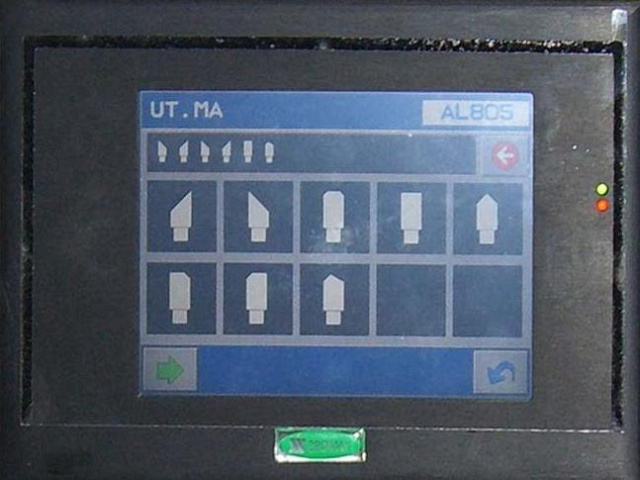

 | Настройка параметров заточки Осуществляется при помощи программы: Выбирается форма зубьев пилы, и вводятся ее основные параметры – диаметры, углы заточки, толщина, количество зубьев и т. д. Меню компьютера является наиболее простым и удобным для пользователя, что позволяет управлять станком даже оператору без специального образования. Ввод параметров заточки и пилы занимает не более 1 минуты Все параметры сохраняются в памяти станка, так как он обладает операционной системой с микропроцессором, при необходимости параметры можно воспроизводить из памяти, тем самым экономится время на настройку рабочего цикла. |
 | Пошаговое перемещение пилы на зуб Осуществляется толкателем, работающим от шагового двигателя, что гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка). Причем даже если на пиле присутствует разношаговость, толкатель все равно подвинет все зубья в нулевую точку, т. е. все зубья пилы будут заточены одинаково (с одинаковым съемом). |
 | Панель управления Станок практически не имеет кнопок, все команды осуществляются при помощи сенсорного ЖК дисплея Touch Screen, это гарантирует долговечность панели управления станка. |
 | Программное обеспечение Благодаря своему программному обеспечению станок позволяет затачивать пилы с комбинированными зубьями (пилы LEUCO – комбинация зубьев G5, G6), например первый зуб прямой, второй и четвертый скошены вправо, третий и пятый скошены влево. При этом комбинация зубьев может быть различной. К тому же зубья могут быть скошены как по задней, так и по передней грани. Станок AL 805, даже в стандартной комплектации, позволяет затачивать такие пилы, причем программа заточки сохраняется на весь срок эксплуатации станка и при необходимости воспроизводится из памяти компьютерного блока управления. |

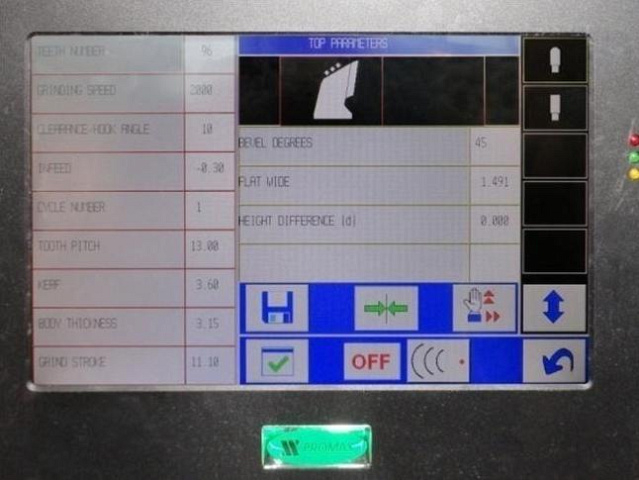

 | Автоматическая система настройки первого зуба пилы Как опцию станок имеет автоматическую, при помощи электронного щупа систему настройки первого зуба пилы (на рисунке ниже обозначена кнопкой ON – включена, OFF – выключена), т.е. нулевой точки – это значительно экономит время заточки, добавляет удобства в обслуживании станка, снижает влияние человеческого фактора. Растет производительность станка и качество заточки пилы. |
 | Встроенная система аспирации Вытягивает масляный туман, фильтрует его, а остатки масла возвращает обратно внутрь кабины станка. Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе). |
КОМПЛЕКТАЦИЯ:
Дополнительная
 | Алмазный шлифовальный штифт Алмазный шлифовальный штифт для заточки передней грани дисковых пил с «дупловидными» зубьями (применяются для чистового раскроя ДСП и МДФ). |
 | Дополнительный кассетный фильтр Дополнительный кассетный фильтр для встроенной системы аспирации – вытягивает масляный туман, фильтрует его при помощи специального бумажного фильтра кассетного типа, а остатки масла возвращает обратно внутрь кабины станка. Применяемый фильтр гораздо эффективней штатного поролонового фильтра, применяемого во встроенной системе аспирации. Задерживает большее количество вредных примесей, образующихся в воздухе |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Посадочный диаметр дисковых пил, мм | 30 - 90 |
| Наружный диаметр дисковых пил, мм | 100 - 800 |
| Толщина дисковых пил, мм | 1,5 - 8 |
| Передний угол заточки зубьев пилы, ° | -15 ... +40 |
| Задний угол заточки зубьев пилы, ° | 0 - 30 |
| Шаг зубьев, мм | до 150 |
| Углы косой заточки передней и задней граней, ° | 0 - 45 |
| Макс. диаметр шлифовального круга, мм | 175 |
| Посадочный диаметр шлифовального круга, мм | 32 |
| Диаметр пилы, мм | 100 - 800 |
| Мощность электродвигателя шлифовального круга, кВт | 0,75 |
| Частота вращения шлифовального круга, об/мин | 3600 |
| Размеры алмазного шлифовального круга, мм | 175 x 32 |
| Размеры алмазного тарельчатого шлифовального круга, мм | 175 x 25 |
| Размеры алмазного чашечного шлифовального круга, мм | 125 x 25 |
| Напряжение, В | 380 |
| Длина, мм | 1950 |
| Ширина, мм | 1500 |
| Высота, мм | 1800 |
| Вес, кг | 1300 |
