Станок для заточки ножей Ilmetech i12 PA105
(голосов 0)
Артикул: 10145i12_pa105_ Код товара: 106244
Под заказ
Станки предназначены для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани.
ОБЛАСТЬ ПРИМЕНЕНИЯ Ilmetech i12 PA105
Станок рекомендуется для производств, которые используют ножи длиной от 60 до 1050 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
- изготовление шпона, МДФ, ДСП и ОСБ плит;
- брикетирование древесной стружки изготовление пеллет;
- изготовление бумаги (бумажно-целлюлозная промышленность);
- утилизация древесных и прочих отходов (пластмассы, стекла и т.д.);
- форматная резка бумаги (типографии и рекламные агентства и т.п.)
Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.
СХЕМА ОБРАБОТКИ Ilmetech i12 PA105
 |
Заточка строгальных ножей |
 |
Заточка строгальных ножей |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Ilmetech i12 PA105
 |
Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Ванна станка выполнена из нержавеющей стали. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. |
 |

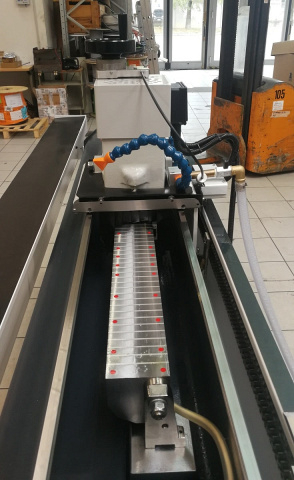

Электромагнитная плита Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Плита является 2-х сторонней: с одной стороны механическая плита - для заточки строгальных ножей пакетом (по 4 шт.);с другой стороны электромагнитная плита - для заточки промышленных ножей и плоскошлифовальных работ. Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты. |
 |

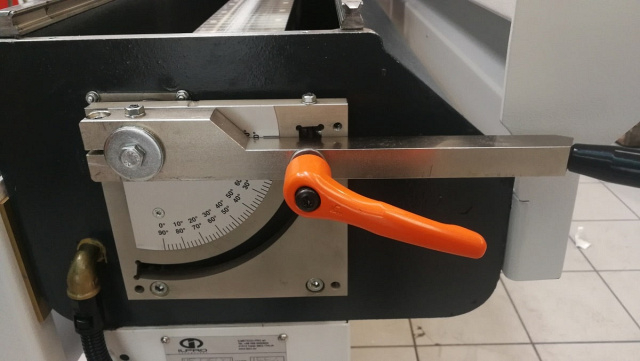

Угол затачиваемых ножей Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0 – 90°. Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |
 |

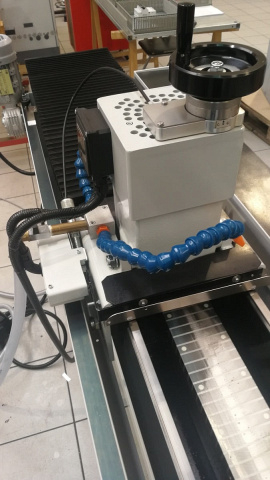

Каретка с заточным узлом Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и плоскоременной передачи. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка. |
 |
Автоматический съем Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла. Минимальная величина съема: 0,005 мм – при механической регулировке – стандарт;0,0025 мм – при помощи шагового двигателя – опция. |
 |
Система подачи охлаждающей жидкости Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Замена заточного круга Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма. Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут. |
 |
Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
КОМПЛЕКТАЦИЯ Ilmetech i12 PA105
Дополнительная
 |
Механическая плита Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.). Плита на станке устанавливается вместо магнитной плиты. |
 |
Плита для ножей типа TERSA, CENTROLOCK, VARIPLAN и т.д. За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей. Плита на станке устанавливается вместо магнитной плиты и может быть как односторонней, так и 2-х сторонней, либо для заточки сразу 4-х ножей одного вида, либо 2 вида по 4 ножа или 4 вида по 2 ножа (указывается при заказе). |
Технические характеристики Ilmetech i12 PA105
| Характеристика | Значение |
|---|---|
| Длина строгальных ножей, мм | 60 - 1050 |
| Ширина строгальных ножей, мм | 15 - 155 |
| Ширина ножей (для магнитной плиты), мм | 15 - 155 |
| Толщина строгальных ножей, мм | 3 - 35 |
| Толщина ножей (для магнитной плиты), мм | 2 - 55 |
| Угол поворота заточного стола (плиты), ° | 0 - 90 |
| Макс. ход заточного круга, мм | 1050 |
| Мощность, кВт | 2,2 |
| Угол заточки ножей, ° | 0 - 90 |
| Ширина строгальных ножей (при заточке по 2 - 4 ножа), мм | 15 - 45 |
| Ширина дробильных ножей (при заточке по 1 ножу), мм | 155 |
| Размеры шлифовального круга, мм | 150 x 16 |
| Частота вращения шлифовального круга, об/мин | 1400 |
| Автоматическая подача | есть |
| Напряжение, В | 380 |
| Длина, мм | 1800 |
| Ширина, мм | 700 |
| Высота, мм | 1400 |
| Вес, кг | 300 |
| Заказать | — |
| Заказать | — |
