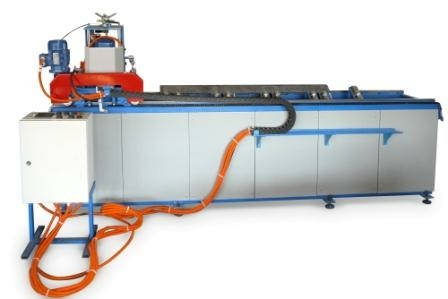

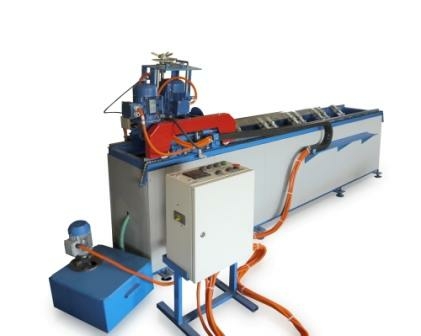

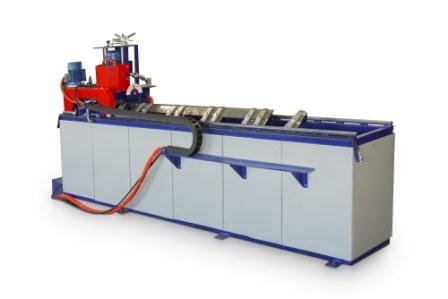

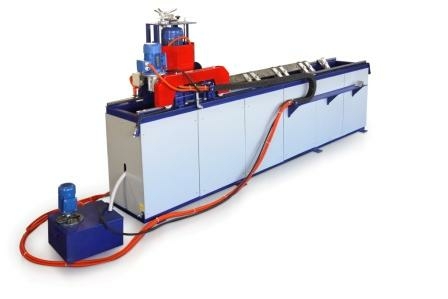

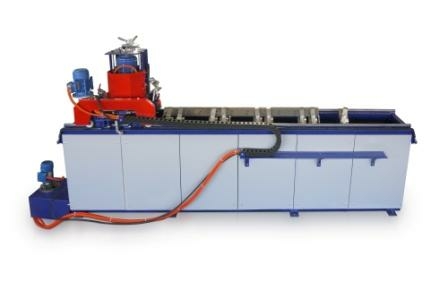

Станок для заточки плоских ножей СДН-St 1200

Станок предназначен для заточки плоских ножей с прямолинейной режущей кромкой, применяющихся в гильотинных ножницах, дробильных, строгальных, фуговальных, рейсмусовых станках, а так же ледозаливочных машинах. Станок так же может использоваться для заточки шаберных ножей в полиграфии.

Длина затачиваемого ножа может быть от 200 до 1200 мм, данный параметр определяется при заказе станка.

Степень механизации станка может быть различной. Выпускаются следующие модификации:

1. Ручная подача каретки, ручная подача инструмента (исполнение - "Р") - каретка толкается вручную, инструмент (шлифовальный камень) необходимо постепенно придвигать к ножу поворотом штурвала;
2. Автоматическая подача каретки, ручная подача инструмента (исполнение - "А") - каретка двигается автоматически, инструмент необходимо постепенно придвигать к ножу поворотом штурвала;
3. Автоматическая подача каретки, автоматическая подача инструмента с заданным шагом на заданную глубину (исполнение - "А+") - на пульте управления задается уровень съема в долях миллиметра, каретка двигается автоматически, инструмент постепенно придвигается к ножу автоматически, по достижении заданного уровня съема станок останавливается.

Полуавтоматический/автоматический режим работы и точная фиксация шлифовального узла по всем плоскостям позволяет станку работать с повышенной нагрузкой и приводить в рабочее состояние даже проблемные поврежденные и искривленные ножи.

Станок так же может быть укомплектован магнитным креплением ножа.

Особенности конструкции

Станок состоит из следующих основных частей:

1. Станина;
2. Опорные площадки;
3. Фиксаторы;
4. Интегрированные направляющие;
5. Подвижная каретка;
6. Шлифовальный узел;
7. Привод (мотор-редуктор) подачи каретки (опция);
8. Система жидкостного охлаждения замкнутого типа;
9. Стационарный или Выносной пульт управления;
10. Комплект кожухов.

Опорные площадки станка - шлифованные. Шлифовка производится специальной технической шлифовальной головкой, аналогичной шлифовальной головке самого станка, что обеспечивает полное соответствие поверхности рабочего стола и направляющей.

Фиксаторы станка - поворотные, позволяют крепить на рабочий стол ножи различной ширины. Количество фиксаторов определяется длинами затачиваемых на станке ножей. По желанию заказчика станок дополнительно может быть оборудован системой магнитной фиксации заготовки.

Интегрированная направляющая - обеспечивает жесткую фиксацию шлифовальной головки во всех направлениях.

Положение шлифовального узла может регулироваться как по углу наклона, так и в горизонтальной плоскости.

Привод подачи каретки (опция) - обеспечивает возвратно-поступательное движение каретки в автоматическом режиме. Интервал рабочего стола, в котором происходит перемещение каретки, может быть гибко настроен в зависимости от длины затачиваемого ножа. По желанию заказчика станок может быть оборудован системой плавной регулировки скорости движения подвижной каретки.

Система подачи охлаждающей жидкости - состоит в т. ч. из вогнутого поддона, изготовленного таким образом, чтобы частички металла и абразива, образующиеся при шлифовании задерживались в поддоне, а сама отработанная жидкость стекала в трехсекционный бак, в первом отделении которого происходит осаждение металлических частиц попавших в бак, во втором фильтрация жидкости, в третьем - охлаждающая жидкость отстаивается, и из этого отделения происходит забор жидкости при помощи надежного центробежного насоса.

сть конструкции заточного станка. Сварная станина.

В станках серии "СДН" используется станина, сваренная из стальных труб квадратного и прямоугольного сечения. По сравнению с чугунными станинами она имеет несколько меньшую жесткость. Специалистами нашего предприятия разработана методика обеспечения точности заточного станка с учетом особенностей сварной станины, которая позволяет стабильно обеспечивать заявленную точность весь срок эксплуатации станка.

Опорные поверхности базирования заготовки шлифуются специальной кареткой, которая перемещается по тем же направляющим по которым будет двигаться и рабочая каретка станка. Это гарантирует параллельность опорных поверхностей заготовки - направляющим каретки.

После установки станка на место эксплуатации, его закрепление на фундаменте позволяет дополнительно увеличить жесткость станины и обеспечить долговременную стабильность её геометрии.

Точность заточки заточного станка "СДН-ST"

Станок заточной "СДН-St" относится к классу точности "Н". (По ГОСТ 16929-90" Станки для заточки плоских ножей с прямолинейной режущей кромкой. Нормы точности").

Станок обеспечивает прямолинейность заточенной режущей кромки ножа не хуже, чем 0,1мм/1000мм при длине ножа до 2500мм и не хуже 0,12мм/1000мм при длине ножа свыше 2500мм.

Максимальное отклонение от прямолинейности заточенной режущей кромки на всей длине ножа можно рассчитать по формуле:

для ножей длиной до 2500мм: X=0,1+((L-1000)/1000)*0,1*0,7

для ножей длиной свыше 2500мм: X=0,12+((L-1000)/1000)*0,12*0,7

где X - отклонение (в мм) от прямолинейности заточенной режущей кромки на всей длине ножа,

L - длина ножа в мм.

При передаче станка наши специалисты перед представителями заказчика подтверждают заявленную точность заточки методами инструментального контроля.

Стоимость заточного станка "СДН-St", как минимум, на 40% меньше, чем даже у самого простейшего, классом более низкого импортного станка, предназначенного для заточки длинных ножей. Если сравнивать с импортными станками полуавтоматического класса то разница в цене - 4-6 раз и более.

Технические характеристики заточного станка "СДН-St"

Напряжение питания, В	380 (или 220)*
Длина ножа, мм	200 - 1200
Ширина ножа, мм	40 - 180**
Толщина ножа, мм	5 - 30**
Угол заточки ножа, градусы	15 - 70**
Мощность основного двигателя, кВт	1.5
Мощность двигателя подачи, кВт	0.25
Стандартная скорость подачи каретки (если установлен электропривод), м/мин	9.0
Вес станка, кг, зависит от длины ножа	300 - 900
Скорость вращения шлифовального круга, об/мин	2800 - 2850
Заточной круг П-образный, диаметр, мм	150
Заточной круг П-образный, толщина, мм	80
Заточной круг П-образный, посадочный диаметр, мм	32
Электрические параметры насоса	380 или 220 В*, 0.18 кВт
Объем охлаждающей жидкости, л	17
Габаритные размеры станка, ДхШхВ, мм.	2620х700х1450
Транспортные габариты станка в упаковке, ДхШхВ, мм./масса, кг	2800х900х1680/460

* - уточняется при заказе

** - параметр может быть изменен

Параметры ножа, необходимые для заказа станка.

На данном изображении указано, что понимается под такими характеристиками ножа как длина, ширина, толщина и угол заточки.

Взаимная зависимость толщины ножа и угла заточки

На данном изображении отражены все возможные сочетания толщины затачиваемого ножа и углов заточки при стандартном и специальном исполнении станка.
