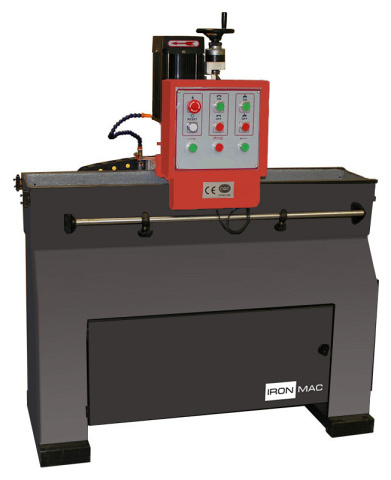

Станок для заточки строгальных ножей IRONMAC 701A
(голосов 0)
Артикул: 8883596701a Код товара: 105412
Под заказ
Станок предназначен для заточки строгальных ножей по задней грани, одновременно 4 ножа.
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC 701A
Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки.
СХЕМА ОБРАБОТКИ IRONMAC 701A
 |
Заточка строгальных ножей |
 |
Заточка строгальных ножей |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC 701A
 |
Станина Литая ванна из чугуна обеспечивает необходимую жесткость и виброустойчивость станка, что гарантирует высокую точность заточки инструмента. |
 |

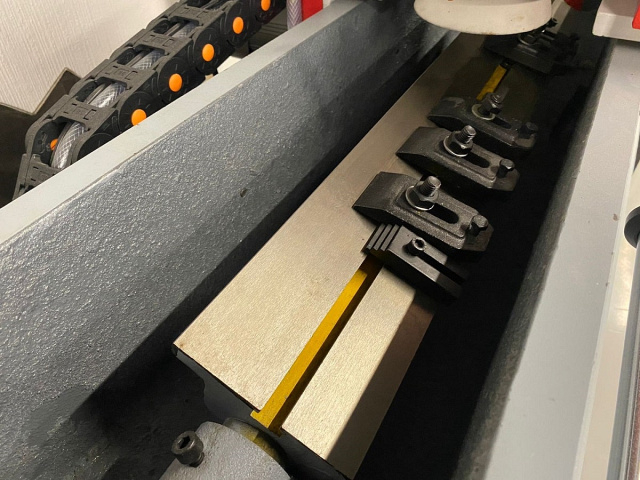

Пакетная заточка Станок позволяет осуществлять пакетную заточку – одновременно 4 ножа, это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. Позиционирование ножей осуществляется за счет эксцентриковых упоров и прижимов. |
 |
Направляющие Литые направляющие являются частью станины и обеспечивают необходимую точность при заточке строгальных ножей. Лента для направляющих имеет систему натяжения, гарантируется плавное перемещение каретки без дробления. |
 |
Привод подачи Движение каретки с заточным узлом осуществляется в автоматическом режиме за счет передачи шестерня-рейка, которая обеспечивает плавность процесса заточки. |
 |

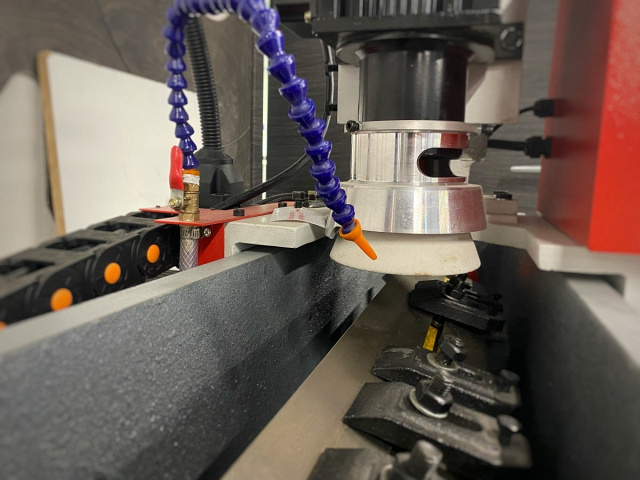

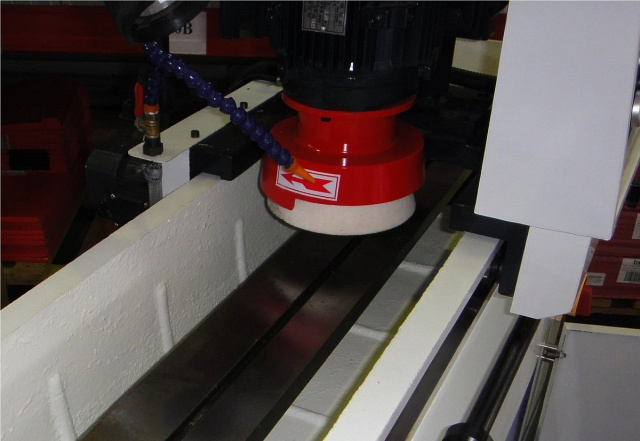

Заточный узел Заточной узел оснащен регулировками съема при помощи винтового механизма и угла наклона относительно затачиваемого ножа. |
 |

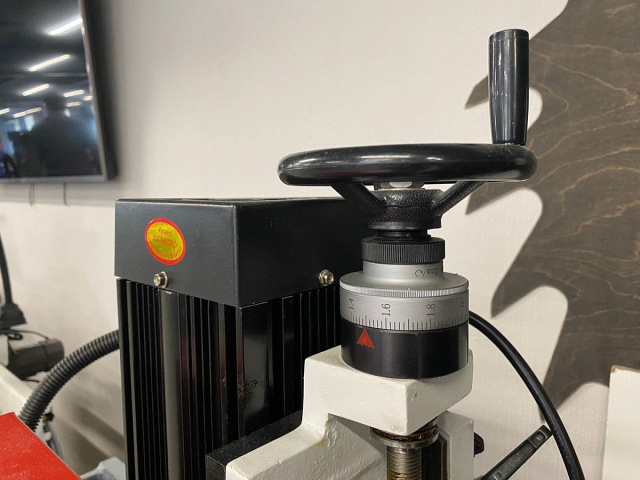

Настройка съема Опускание шлифовального круга производится посредством передачи винт-гайка. Контроль величины опускания осуществляется цифровым индикатором. Двигатель заточного узла имеет мощность 1,5 кВт, что позволяет затачивать ножи с большим съемом. |
 |
Настройка угла заточки Настройка угла заточки осуществляется поворотом заточного стола по градуированной шкале. Удобная настройка углов обеспечивает быструю подготовку станка к работе. |
 |
Ограничители хода рабочего стола Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка. |
 |

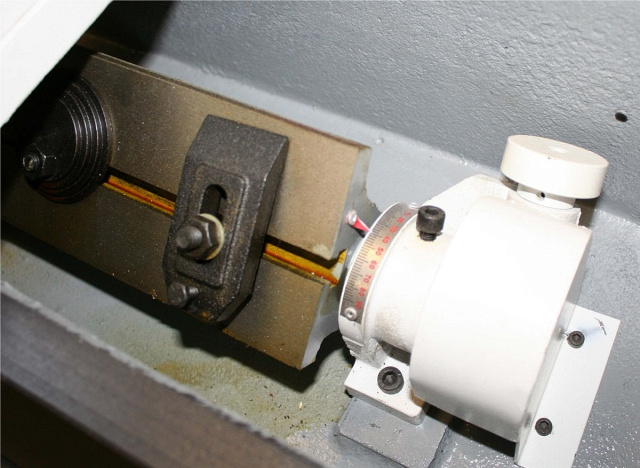

Настройка узла заточки Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0° – 90°. Поворот плиты осуществляется при помощи маховика – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |
 |

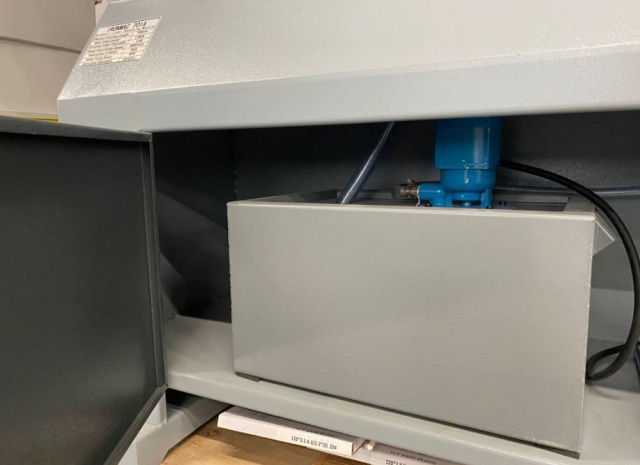

Заточка с использованием СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию ножей и увеличивает ресурс круга. |
Технические характеристики IRONMAC 701A
| Характеристика | Значение |
|---|---|
| Длина строгальных ножей, мм | 60 - 700 |
| Ширина строгальных ножей, мм | 15 - 45 |
| Толщина строгальных ножей, мм | 3 - 15 |
| Толщина ножей (для магнитной плиты), мм | 2 - 20 |
| Угол поворота заточного стола (плиты), ° | 0 - 90 |
| Макс. ход заточного круга, мм | 700 |
| Мощность, кВт | 1,5 |
| Угол заточки ножей, ° | 0 - 90 |
| Ширина строгальных ножей (при заточке по 2 - 4 ножа), мм | 15 - 45 |
| Ширина дробильных ножей (при заточке по 1 ножу), мм | 160 |
| Размеры шлифовального круга, мм | 125 x 32 |
| Частота вращения шлифовального круга, об/мин | 2840 |
| Автоматическая подача | есть |
| Напряжение, В | 380 |
| Длина, мм | 680 |
| Ширина, мм | 1130 |
| Высота, мм | 1250 |
| Вес, кг | 250 |
| Заказать | — |
