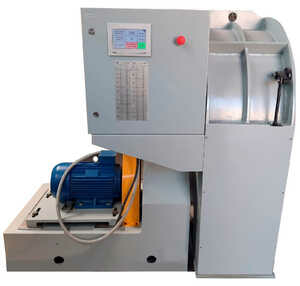

Станок однокамерный для испытания на прочность абразивных кругов СИП 800К1
Станок предназначен для испытания абразивных кругов диаметром от 150 до 800 мм. на прочность методом вращения и найдёт применение на предприятиях, изготавливающих и эксплуатирующих шлифовальные круги.
Особенности СИП 800К1
- Простота конструкции не требует специальных навыков и обучения работе и обслуживанию станка;
- Оригинальная литая чугунная станина;
- Автоматический цикл испытаний (разгон, выдержка по времени, торможение двигателя и разблокировка испытательной камеры выполняются автоматикой). Оператор устанавливает необходимую скорость и время испытаний;
- Бесступенчатое регулирование числа оборотов шпинделяобеспечивается путем использования частотного преобразователя для управления асинхронным двигателем;
- Наличие упругих опор у шпиндельного узла позволяет динамически уравновесить вращающиеся массы и предохранить подшипниковые узлы от действия динамических нагрузок, возникающих при дисбалансе абразивных кругов;
- Установка и снятие абразивных кругов на станок осуществляется вручную.
Технические характеристики СИП 800К1
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Количество испытательных камер, шт. |
1 |
|
Количество шпинделей, шт. |
1 |
|
Диаметры испытываемых кругов, мм. |
150 - 800 |
|
Наружный диаметр круга с предельной рабочей скоростью круга Vs до 63 м/с, мм. |
150 -800 |
|
Наибольшая высота круга при предельной рабочей скорости круга Vs до 63 м/с, мм. |
250 |
|
Наружный диаметр круга с предельной рабочей скоростью круга Vs до 80 м/с, мм. |
200 -400 |
|
Наибольшая высота круга при предельной рабочей скорости круга Vs до 80 м/с, мм. |
200 |
|
Наименьшая скорость пробного пуска Vpr*, м/с |
42 |
|
Наибольшая скорость пробного пуска Vpr*, м/с |
96 |
|
Посадочный диаметр круга, мм. |
32, 50,8, 60, 76,2, 127, 203,2, 304,8 |
|
Предельная частота вращения шпинделя, об./мин. |
10000 |
|
Регулирование частоты вращения шпинделя |
бесступенчатое |
|
Передача вращения на шпиндель |
поликлиноременная |
|
Цикл испытания кругов в режиме |
автоматический |
|
Радиально биение шпинделя, мм. |
0,03 |
|
Погрешность частоты вращения шпинделя, % |
5 |
|
Мощность привода главного движения, кВт |
11 |
|
Напряжение питания, В |
380 |
|
Габаритные размеры (LxBxH), мм. |
1630 х 1230 х 1565 в упаковке) |
|
Масса, кг. |
1830 (2100 брутто) |
|
*Vpr= Vs fpr, где fpr – коэффициент пробного пуска: 1,3 – при предельной рабочей скорости круга 32 – 50 м/с 1,2 – при предельной рабочей скорости круга 63 и 80 м/с По ГОСТ Р 52588-2011 |
|
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СИП 800К1
- Станок в сборе:
- Комплект оправок и фланцев для кругов с посадкой 32 мм., 50,8 мм., 60 мм., 76,2 мм, 127 мм., 203,2 мм., 304,8 мм.;
- Ключ 7811-0023 Хим. Окс. Прм S=17х19;
- Ключ 7811-0025 Хим. Окс. Прм S=22х24;
- Ключ 7811-0043 Хим. Окс. Прм S=32х36;
- Ключ 7811-0047 Хим. Окс. Прм S=50х55;
- Ключ 7811-0007 Хим. Окс. Прм S=12х13;
- Ключ 7812-0375 Хим. Окс. Прм (S=6) ;
- Ключ 7812-0377 Хим. Окс. Прм (S=8) ;
- Ключ 7812-0382 Хим. Окс. Прм (S=17);
- Ключ от замка блокировки автоматического выключателя – 2 шт.;
- Ключ от электрошкафа – 2 шт.
- Отвертки 7810-0922 2 Исп.1 Н12Х;
- Отвертки 7810-0922 2 Исп.1 Н12Х(крест.);
- Ремень поли клиновой профилем «К»-1400ммZ18 РТМ3840528-74;
- Руководство по эксплуатации;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Комплект оправок и фланцев для кругов с посадкой 20 мм., 22,23 мм.
