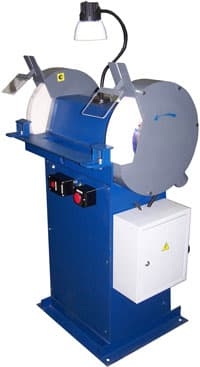

Станок точильно-шлифовальный ТШ3-2

Преимущества станка точильно-шлифовального ТШ3-2

• Высокая производительность
• Надежность и долговечность
• Простота в эксплуатации
• Высокое качество обработки

Особенности станка точильно-шлифовального ТШ3-2

• Две рабочие станции: точильная и шлифовальная
• Мощный двигатель для высоких нагрузок
• Поддержка различных видов обработки материалов

Назначение станка точильно-шлифовального ТШ3-2

Станок ТШ3-2 предназначен для точильно-шлифовальных работ на производстве. Он идеально подходит для обработки различных материалов, таких как металл, дерево, пластик и другие.

Сферы применения станка точильно-шлифовального ТШ3-2

• Машиностроение
• Деревообработка
• Производство мебели
• Автопромышленность

Станок точильно-шлифовальный ТШ3-2 предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов. Может использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Описание станка точильно-шлифовального ТШ3-2

• Станок оснащен концевыми выключателями двигателя при подъеме защитных стекол.
• Станки ТШ3-2 изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150.
• Эксплуатация точильных станков допускается в закрытых помещениях при температуре окружающего воздуха от от +5°С до +40°С и относительной влажности не более 75%.
• Соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218

Преимущества конструкции станков серии ТШ

• Двигатель установлен в металлическом корпусе.
• Пониженная вибрация станка.
• Возможность регулировки скорости вращения при помощи шкивов.
• Более надежное закрепление кругов.
• Улучшенная ремонтопригодность за счет упрощения конструкции.

За дополнительную плату может поставляться с пылеулавливающей установкой типа УВП-1200А.

Технические характеристики точильно-шлифовального станка ТШ3-2

Особенности:

• Двухсторонний точильно-шлифовальный станок ТШ-3-2 имеет межцентровое расстояние 590 мм между шлифовальными кругами;
• На станок устанавливаются шлифовальные круги с макс. наружным диаметром 400 мм, шириной 40 мм и с 127 мм посадочным диаметром;
• Максимальная окружная скорость при установленных кругах диаметром 400 мм составляет 20,0 м/с.
• Частота вращения шпинделя, не более 1 000 об/мин. Число оборотов двигателя 1 500 об/мин;
• Очень простая конструкция, пониженная вибрация;
• Надежное закрепление кругов, а также возможность регулировки скорости вращения при помощи шкивов.

Устройство станка ТШ3-2

• Станок состоит из сварной станины (поз. 1),
• на которую установлены электрошкаф 12,
• кожухи шлифовальных кругов 10,
• защитное ограждение вала 7
• внутри станины установлен электродвигатель 2,
• на валу которого посажен шкив, через который посредством клиновых ремней передается вращающий момент на шкив вала 4.

Шкив вала 4 шлифовальных кругов жестко крепятся на валу посредством шпонки и гайки, ступицы шлифовальных кругов также посредством шпонки и гайки. Кожух шлифовального круга представляет собой отдельный сборный узел, который имеет съемную боковую стенку для замены шлифовальных кругов. В нижней части каждого кожуха имеется патрубок для подключения вытяжной вентиляции и отвода абразива.

• Ø шлифовального круга, мм 400
• Макс. обороты 1500
• Напряжение, В 380
• Мощность, кВт 3
• Масса, кг 175
• Объем для доставки, м3 0.77
• Модель ТШ3-2 с блокировкой
• Производство Российская Федерация
