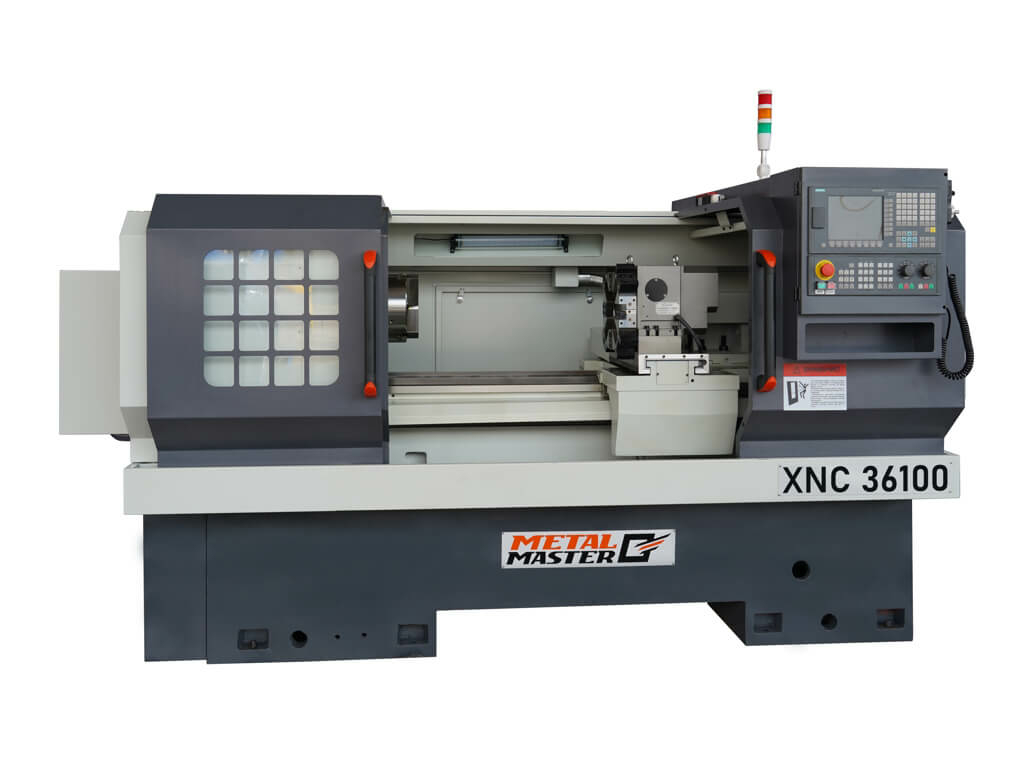

Станок токарный с ЧПУ Metal Master XNC 36100

Токарный станок с ЧПУ Metal Master XNC 36100 — это высокотехнологичное оборудование, предназначенное для высокоточной обработки различных металлических и неметаллических материалов. Станок оснащен системой числового программного управления (ЧПУ), что позволяет автоматизировать процессы точения, нарезания резьбы, расточки и других операций. Это идеальное решение для предприятий, работающих в области машиностроения, металлообработки, а также для производства мелкосерийных и уникальных деталей.

Назначение

Токарный станок с ЧПУ Metal Master XNC 36100 используется для выполнения различных токарных операций, включая точение, нарезание резьбы, расточку и другие работы по обработке металлов. С помощью системы ЧПУ возможно выполнение самых сложных операций с высокой точностью и минимальными отклонениями, что делает этот станок незаменимым для производства деталей, требующих высокой четкости и качества.

Преимущества

• Высокая точность обработки: ЧПУ система обеспечивает точность в пределах микрон, что позволяет получать детали с минимальными допусками и высокой геометрической точностью.
• Повышенная производительность: Система ЧПУ позволяет существенно сократить время на настройку и повторение операций, что повышает общую эффективность работы станка.
• Универсальность: Станок способен обрабатывать широкий ассортимент материалов, включая различные марки стали, алюминий, титановое и другие металлические сплавы.
• Автоматизация процессов: Система ЧПУ значительно упрощает процесс настройки, что повышает удобство эксплуатации и снижает вероятность ошибок оператора.
• Высокая надежность: Станок изготавливается из высококачественных материалов, что обеспечивает долгосрочную эксплуатацию при минимальных затратах на обслуживание.

Особенности

• ЧПУ система: Оборудование оснащено современным числовым программным управлением, которое обеспечивает высокую точность, автоматизацию процесса и минимизацию человеческого фактора.
• Прочные и стабильные компоненты: Станок имеет жесткую конструкцию, что гарантирует стабильность работы и минимизацию вибраций во время обработки.
• Многофункциональность: Возможность выполнять не только стандартные токарные операции, но и сложные задачи с высокой точностью, такие как нарезание резьбы, расточку и обработку сложных контуров.
• Эффективная система охлаждения: Станок оснащен системой охлаждения, что предотвращает перегрев инструментов и заготовок, увеличивая срок службы и обеспечивая стабильность работы.

Сферы применения

Токарный станок с ЧПУ Metal Master XNC 36100 используется в различных отраслях и на предприятиях, где требуется высокая точность обработки:

• Машиностроение: Производство деталей для автомобилей, авиации, судостроения и других отраслей машиностроения.
• Металлообработка: Станок идеально подходит для серийного производства металлических компонентов, таких как валы, шестерни, вентили и другие детали.
• Космическая и оборонная промышленность: Производство прецизионных компонентов для высокотехнологичных и сложных конструкций.
• Ремонтные мастерские: Применяется для восстановления или производства деталей для старого оборудования и машин.

Почему стоит выбрать станок metal master xnc 36100?

Токарный станок с ЧПУ Metal Master XNC 36100 — это высококачественное оборудование, которое сочетает в себе отличную производительность, точность и надежность. Он идеально подходит для предприятий, которым необходима высокая точность обработки, а также для тех, кто работает с различными металлами и требует универсальности в работе. Станок с ЧПУ позволяет автоматизировать процессы, повышая производительность и снижая затраты времени на настройку и управление.

Metal Master XNC 36100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

• Массивная литая станина из серого чугуна;
• Массивная чугунная тумба;
• Защита кабинетного типа от брызг и стружки;
• Система ЧПУ Siemens 808DA;
• Простота в программировании;
• Серводвигатели Siemens;
• 6-ти позиционная револьверная головка для инструмента;
• Гидравлический 3-х кулачковый патрон;
• Гидравлическая задняя бабка;
• ШВП по осям X/Z класса точности P5;
• Закаленные направляющие ТВЧ;
• Автоматическая централизованная система смазки;
• Диаметр обработки над станиной – 360 мм;
• Расстояние между центрами – 1000 мм;
• Надежный частотный двигатель.

Станок токарный с чпу metal master xnc 36100 основные технические характеристики

Особенности

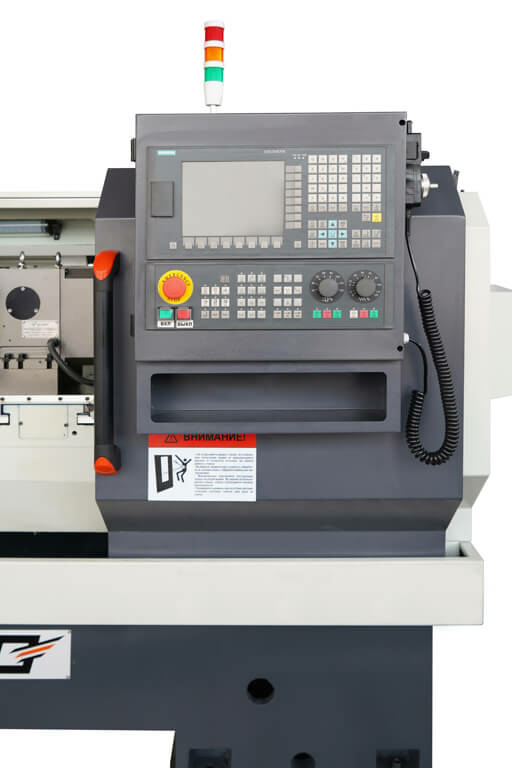

	Токарный станок Metal Master XNC 36100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.

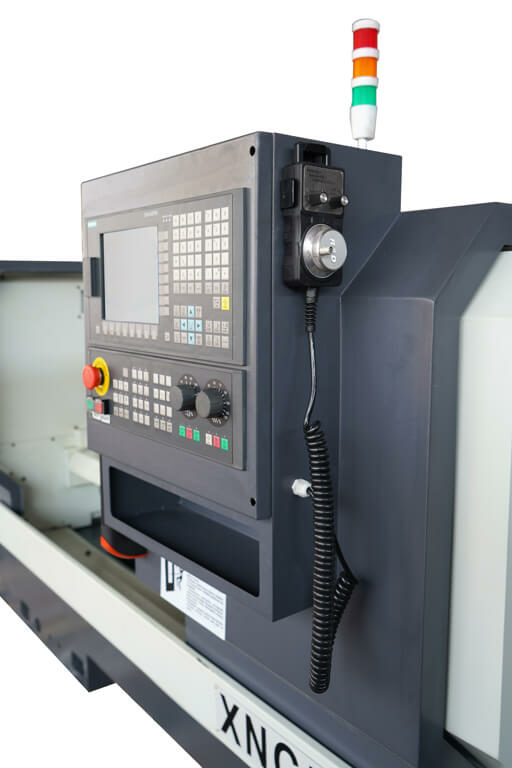

	Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
	Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

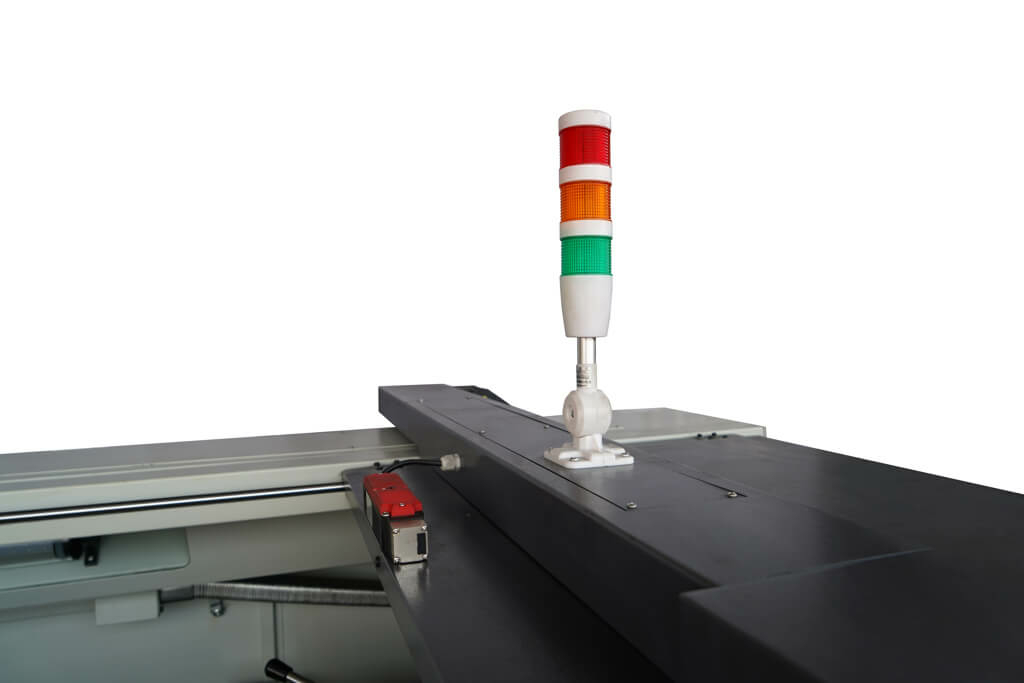

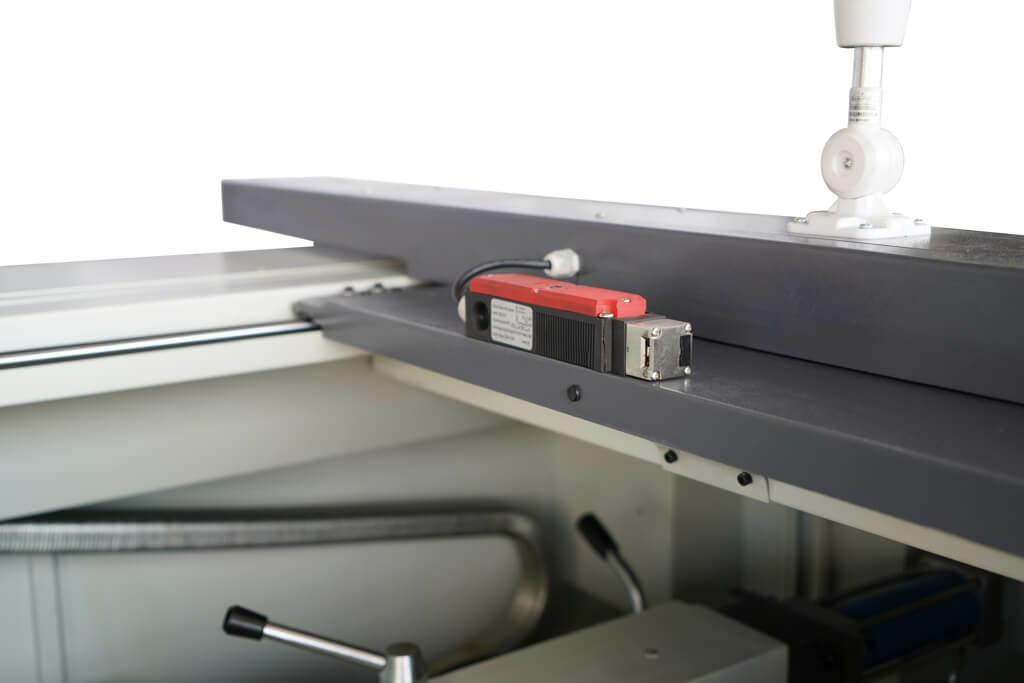

	Защитные дверцы станка оснащены концевым выключателем.

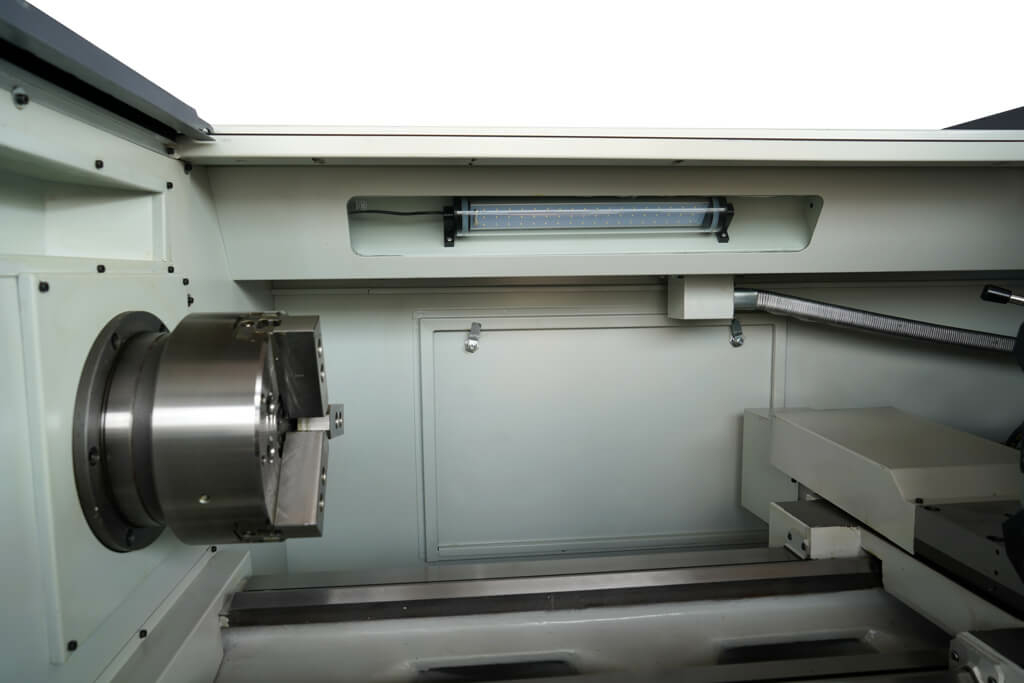

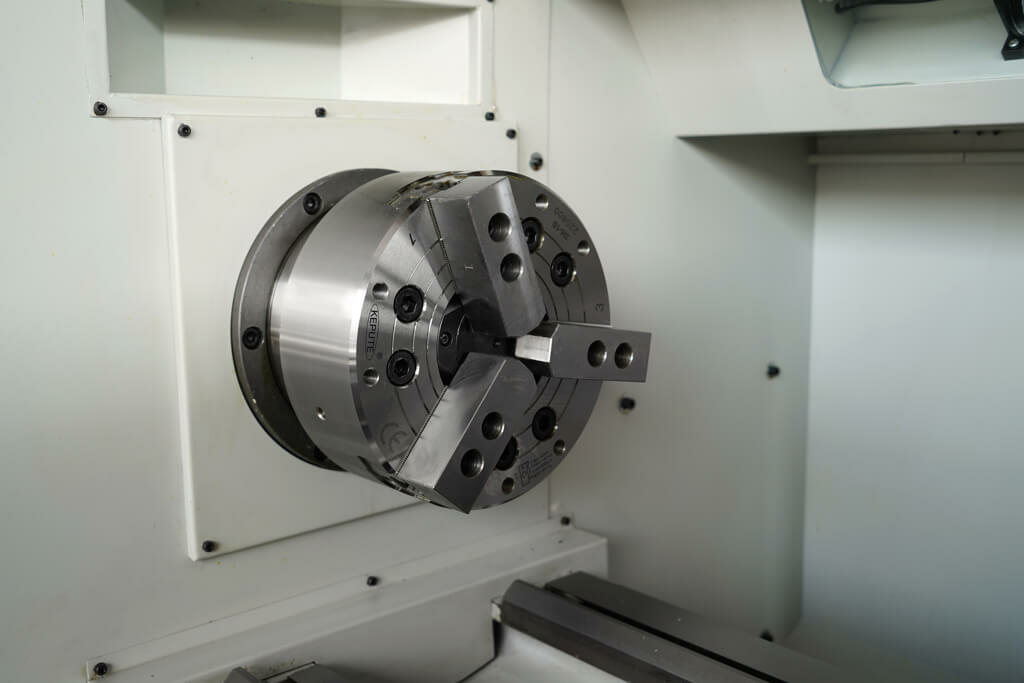

	На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.

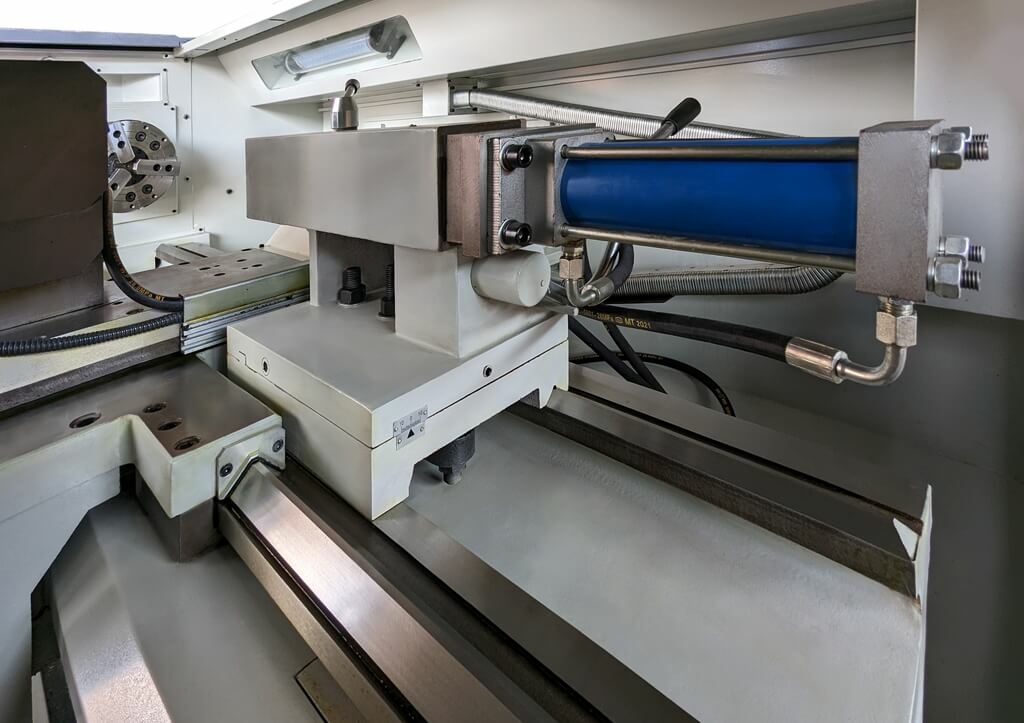

	На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

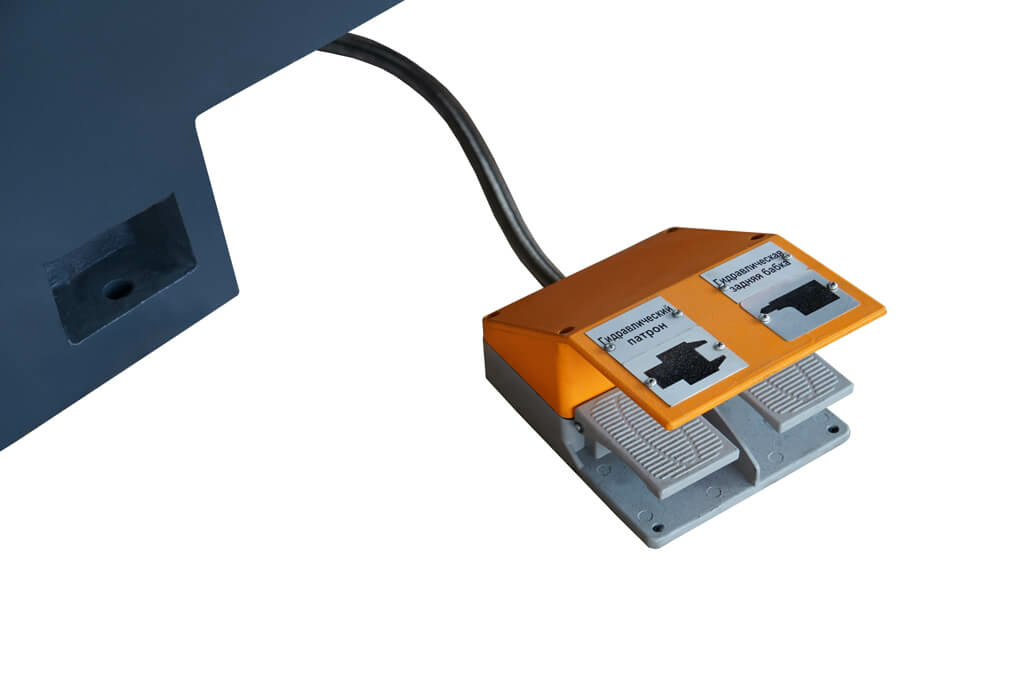

	Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

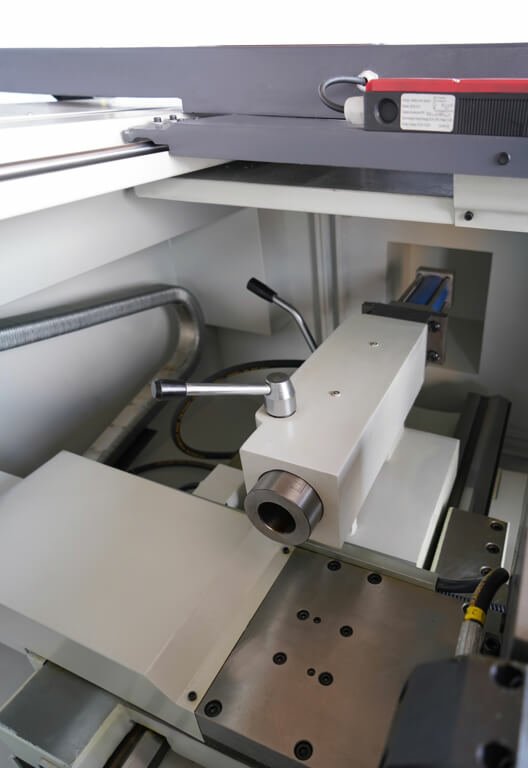

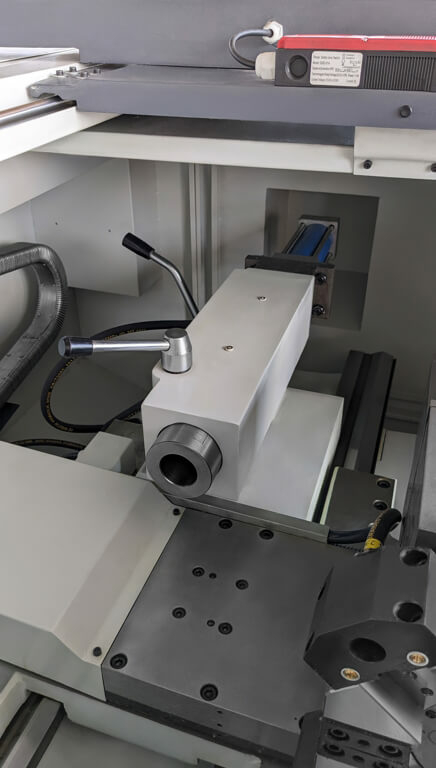

	Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

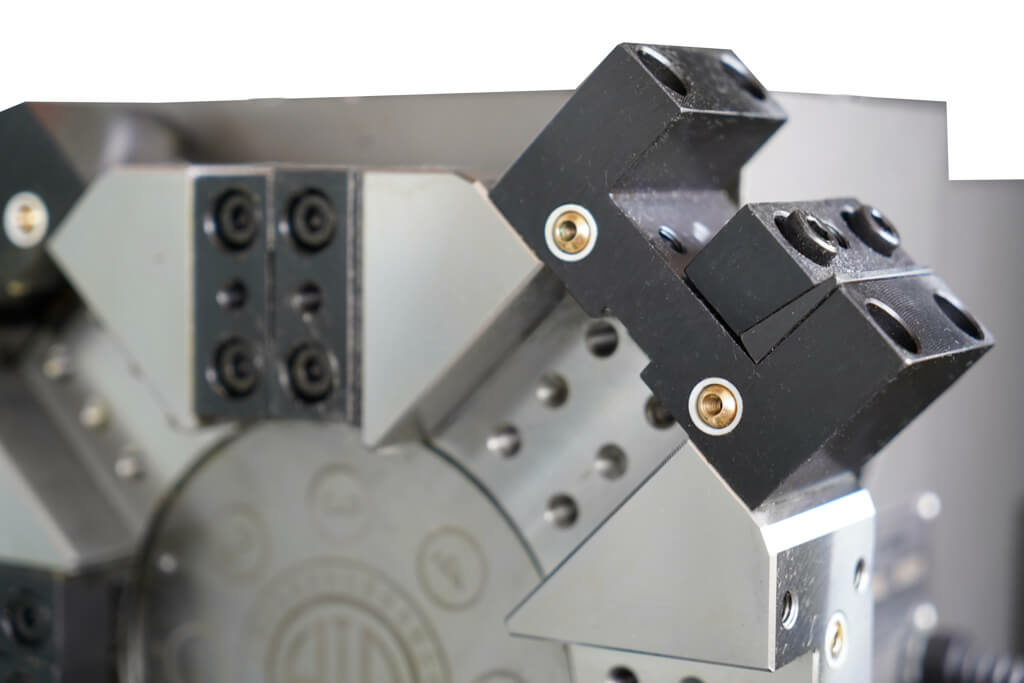

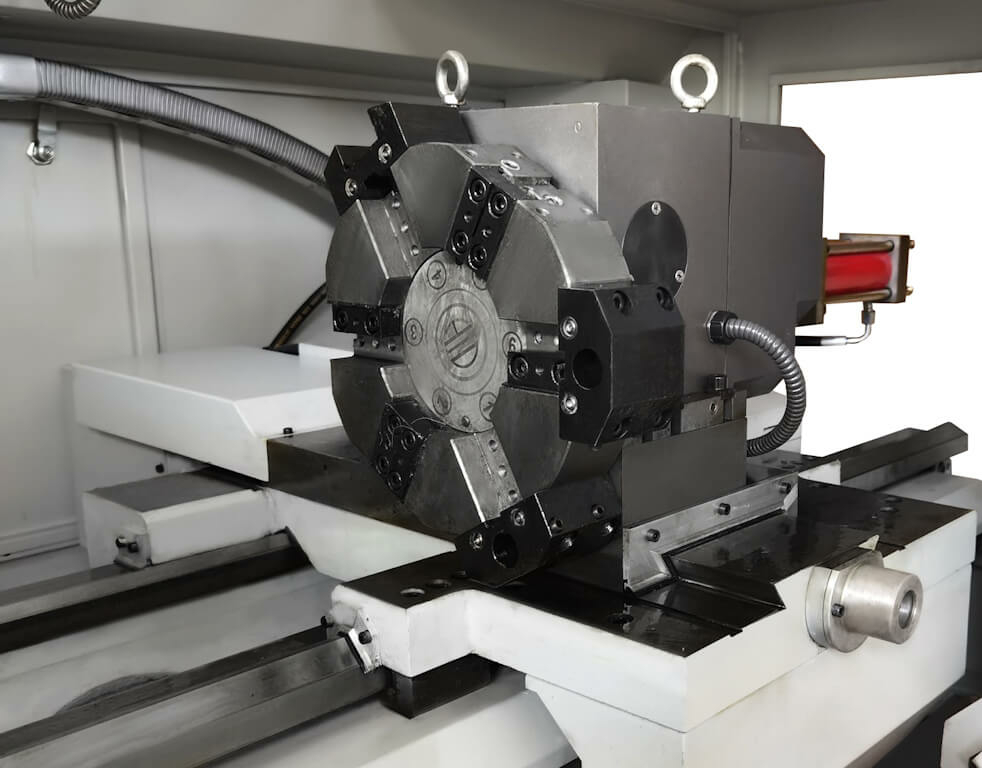

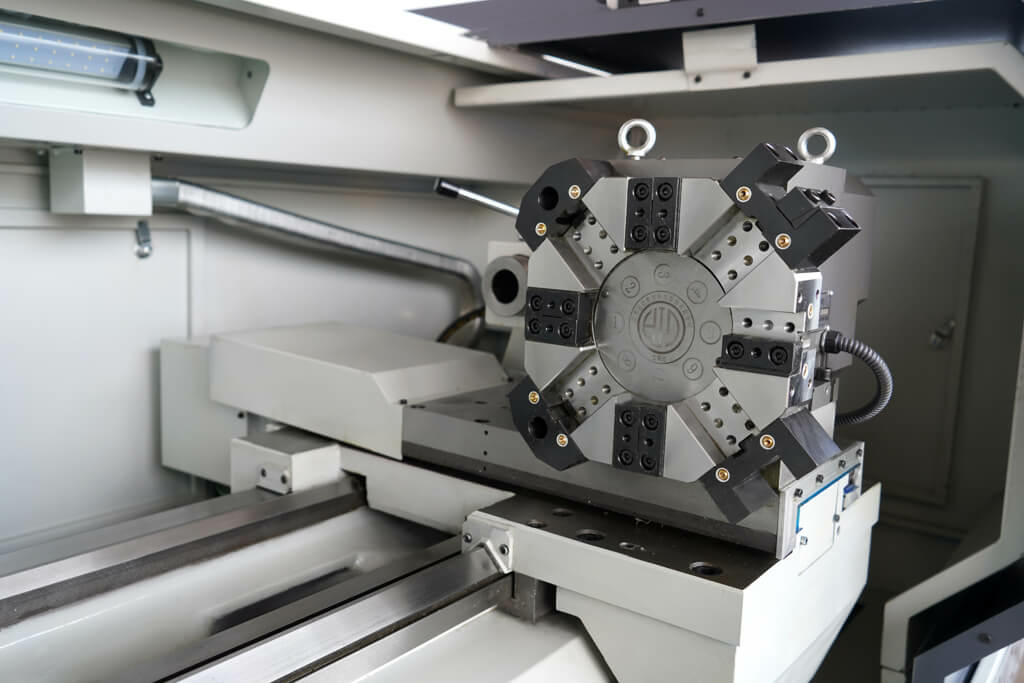

	Суппорт оснащен 6-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20х20 мм (1 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.
	Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.

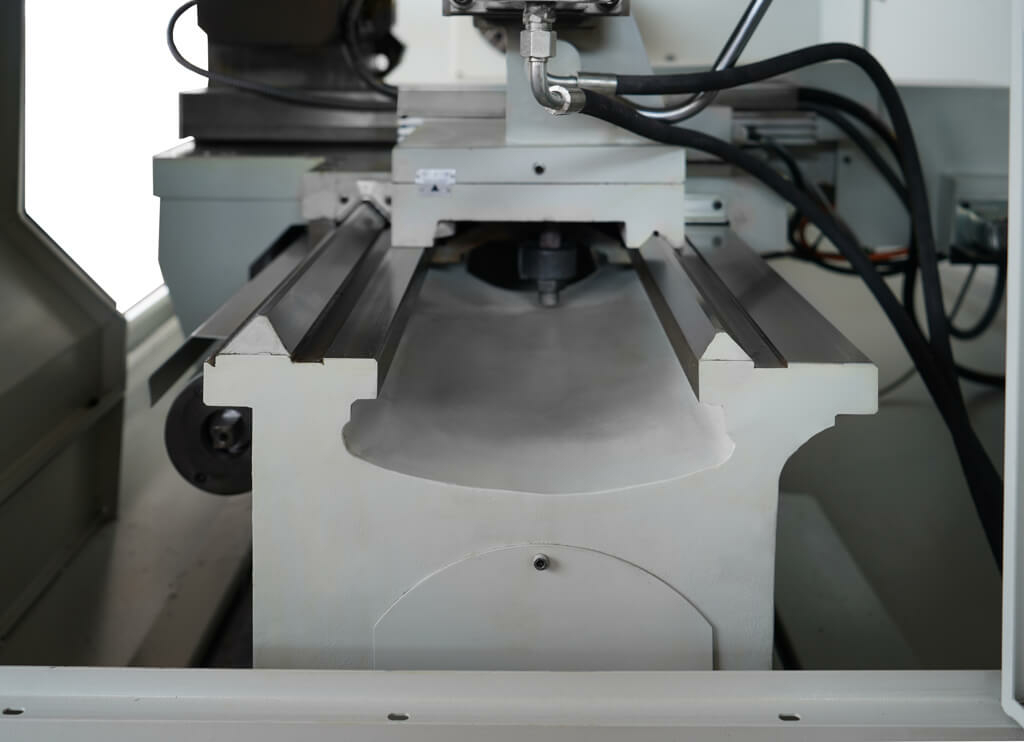

	Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.

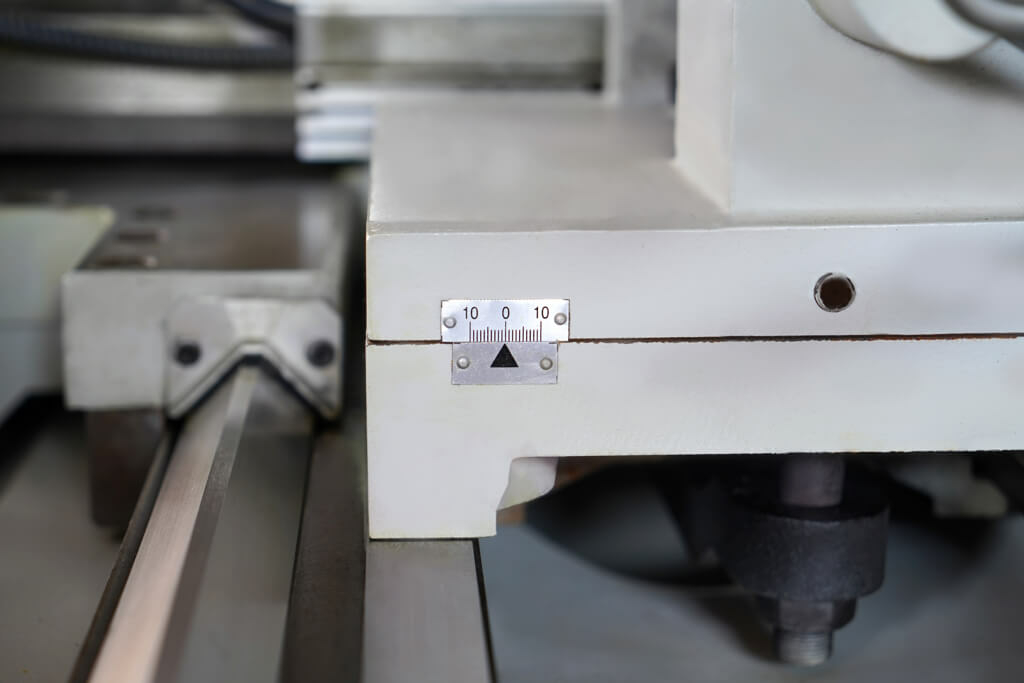

	Поперечное перемещение задней бабки составляет ±10 мм.

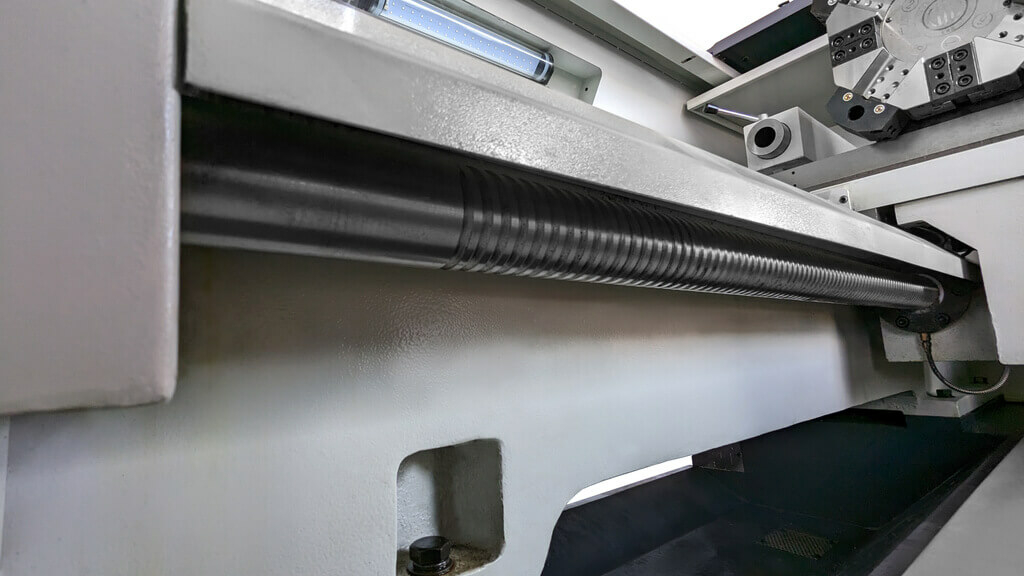

	Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

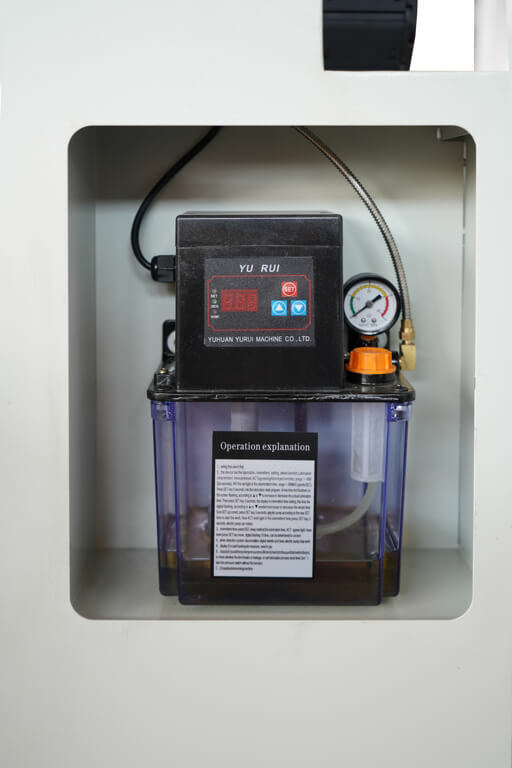

	Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.
	Станок оборудован светодиодной лампой местного освещения.

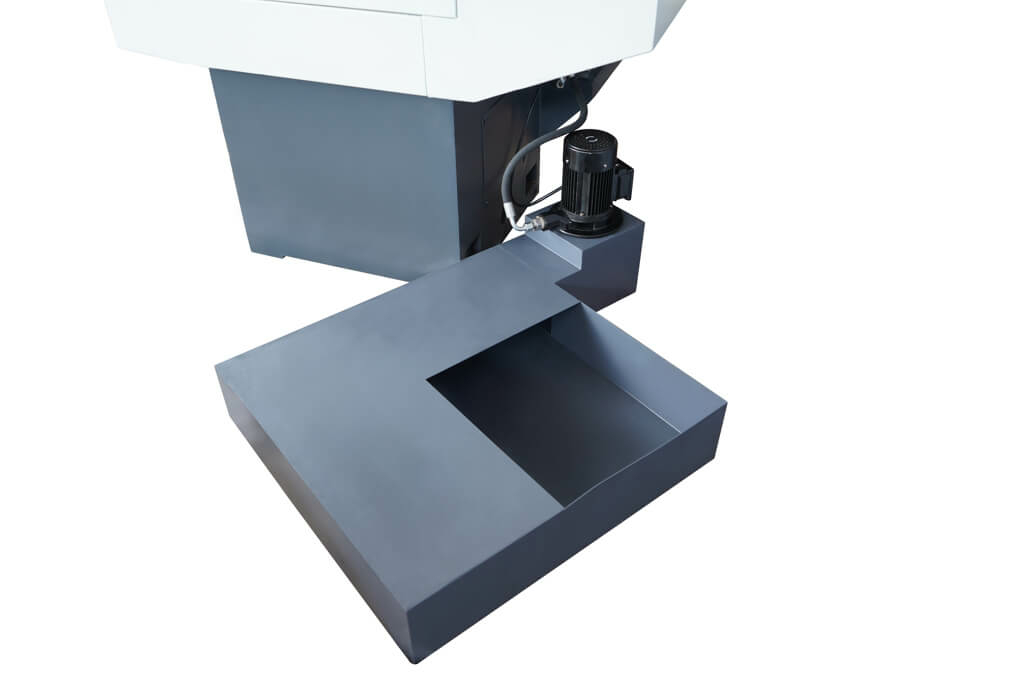

	Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

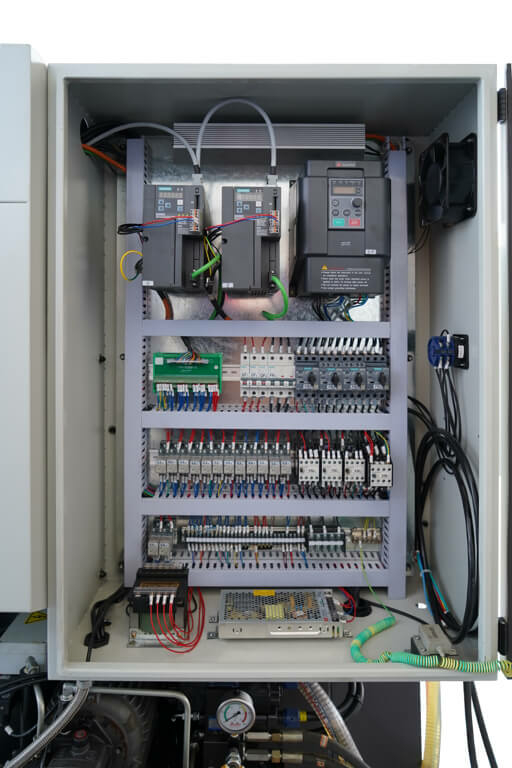

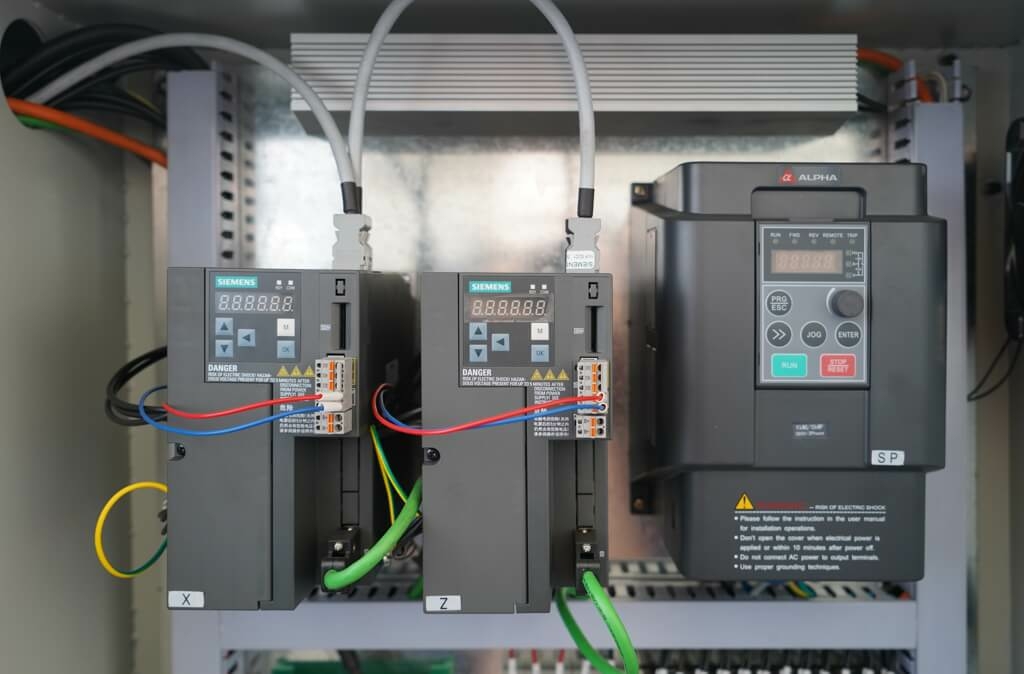

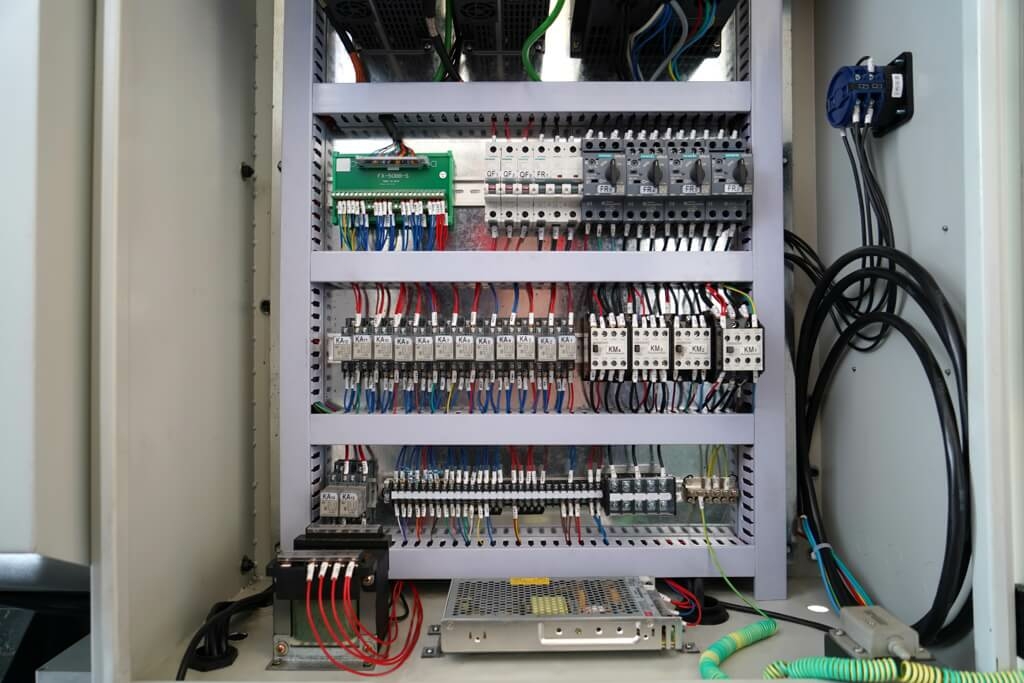

	С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

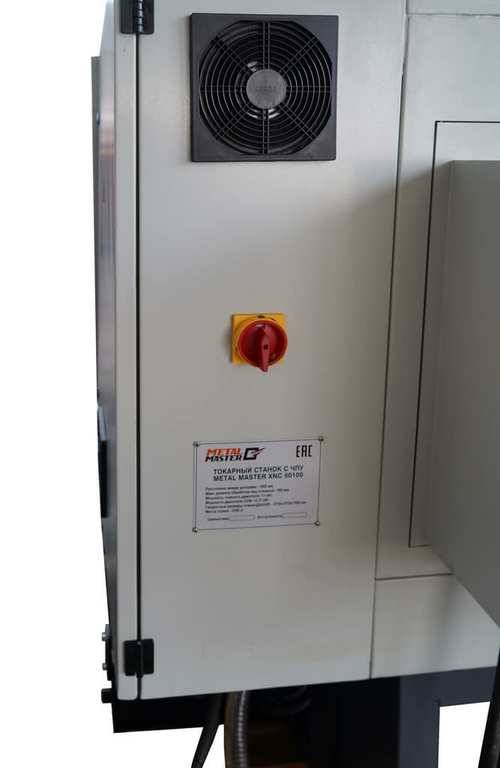

	На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
	Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.

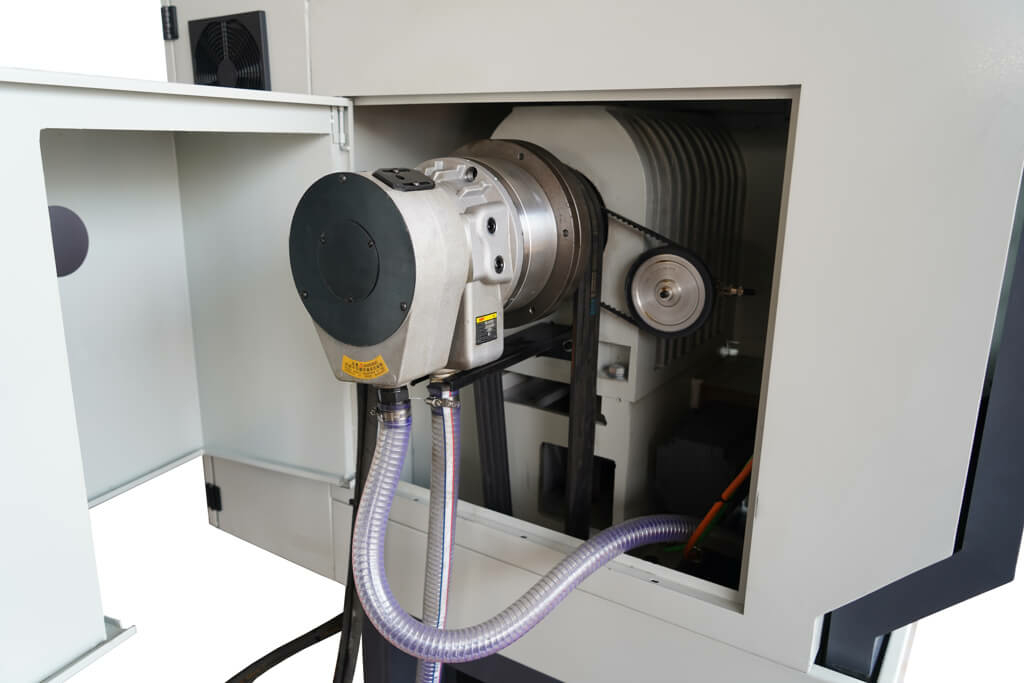

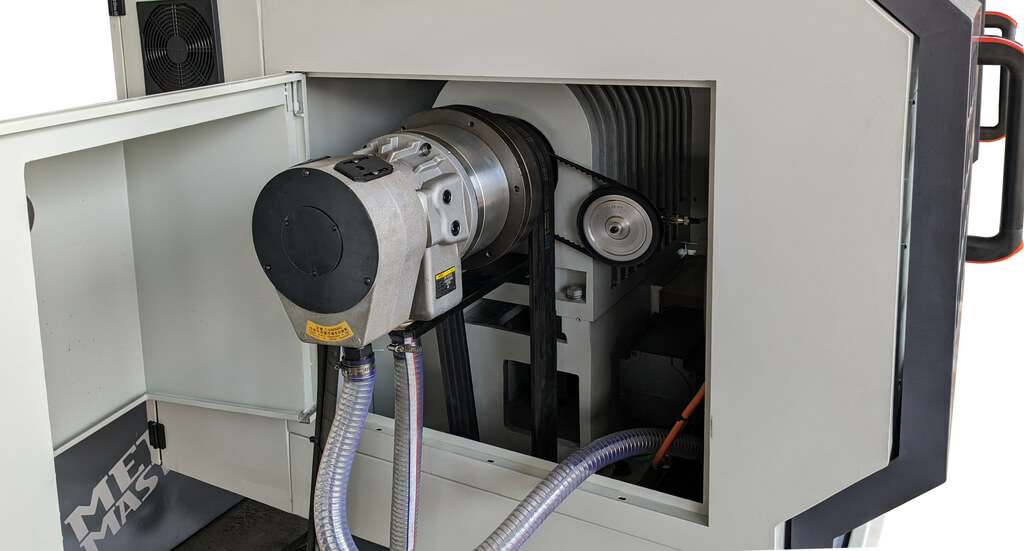

	Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

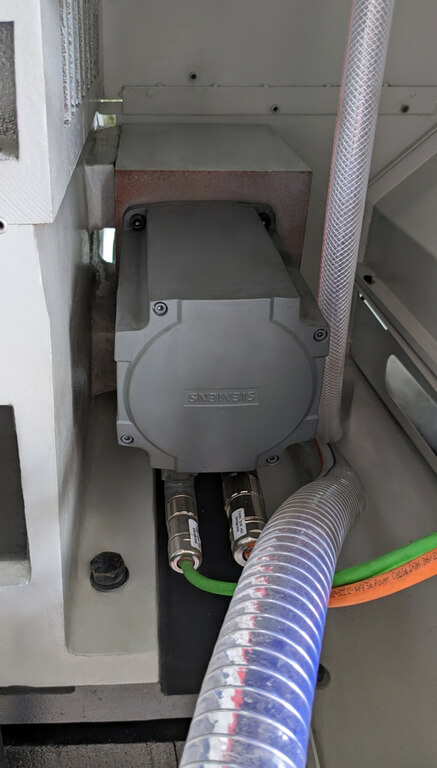

	За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

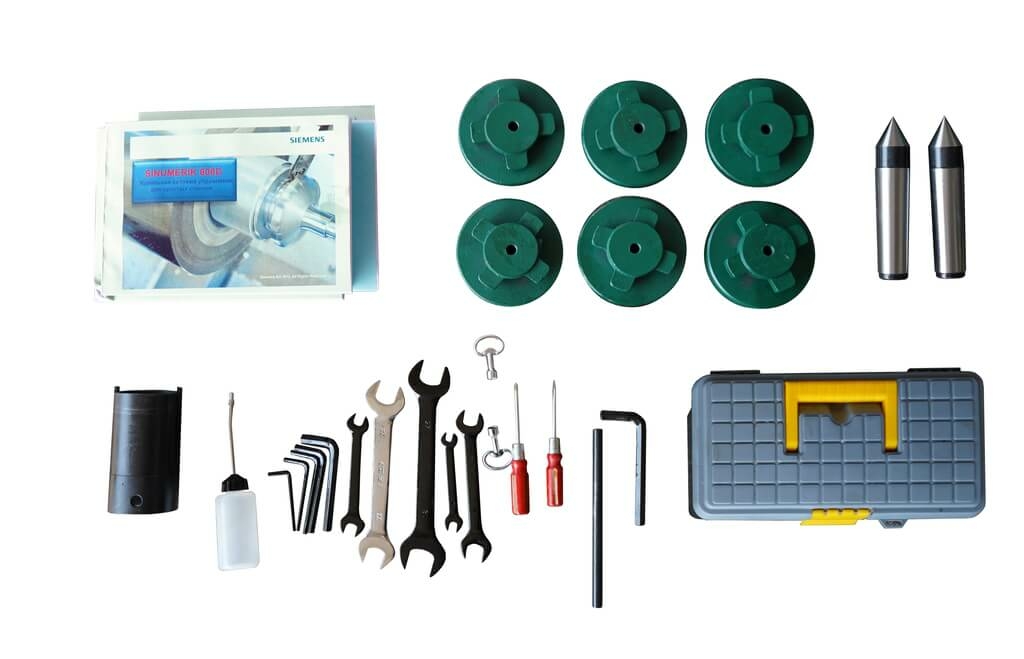

	В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
	Посадочные размеры для инструментального блока с квадратным и круглым сечением.

В стандартную комплектацию станка входят:

• ЧПУ Siemens 808DA;
• Гидравлический патрон 200 мм;
• Гидравлическая задняя бабка;
• 6-ти позиционный электрический револьверный держатель инструмента;
• Автоматическая смазка и подача СОЖ;
• Освещение рабочей зоны;
• Руководство по эксплуатации на русском языке.

• Ø обработки над станиной, мм 360
• Расстояние между центрами (рмц), мм 1000
• Ø планшайбы, мм 200
• ЧПУ Siemens 808DA
• Модель XNC 36100
• Type Станок токарный с чпу
