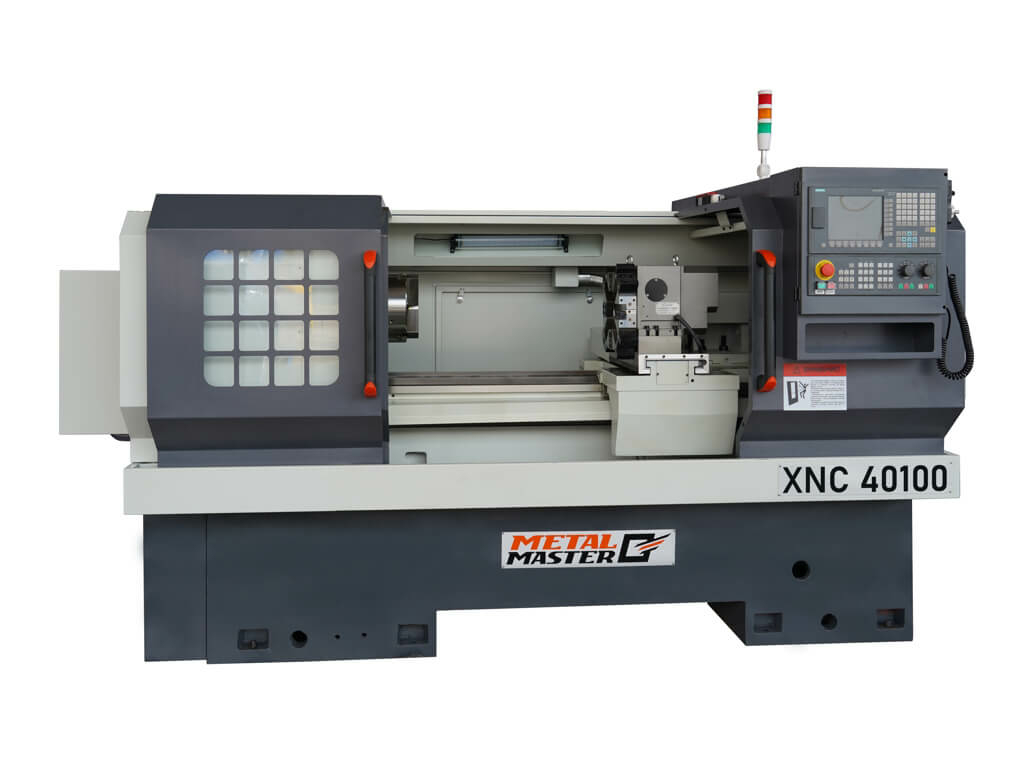

Станок токарный с ЧПУ Metal Master XNC 40100

Токарный станок с ЧПУ Metal Master XNC 40100 — это высокотехнологичное оборудование, предназначенное для высокоточной обработки металлических деталей с использованием системы числового программного управления (ЧПУ). Этот станок идеально подходит для выполнения сложных операций с высокой точностью, что делает его незаменимым инструментом на производственных предприятиях и в машиностроении.

Назначение

Токарный станок с ЧПУ Metal Master XNC 40100 предназначен для обработки металлических заготовок различной сложности. Он используется для точения, нарезания резьбы, расточки и других операций, требующих высокой точности. Система ЧПУ позволяет значительно повысить эффективность и точность обработки, а также облегчить настройку станка для различных типов работ. Станок идеально подходит для использования в массовом и серийном производстве, а также в машиностроении и металлообработке.

Преимущества

• Высокая точность обработки: ЧПУ система обеспечивает отличную точность и возможность многократного повторения операций, что минимизирует вероятность ошибок.
• Увеличенная производительность: Система числового управления позволяет значительно ускорить производственные процессы за счет автоматизации работы станка и сокращения времени на настройку.
• Многофункциональность: Станок выполняет широкий спектр операций, включая точение, нарезание резьбы, расточку, что позволяет работать с различными типами материалов и заготовок.
• Удобство в эксплуатации: ЧПУ система имеет интуитивно понятный интерфейс, что делает станок простым в освоении и удобным в эксплуатации для операторов.
• Высокая надежность: Станок изготовлен из прочных материалов, что гарантирует долгий срок службы даже при интенсивных нагрузках и длительной эксплуатации.

Особенности

• ЧПУ система с высоким уровнем автоматизации: Система ЧПУ позволяет легко задавать параметры работы станка, а также программировать сложные операции для высокоточечной обработки деталей.
• Прочная и устойчивая конструкция: Станок оснащен жесткой и устойчивой к вибрациям конструкцией, что способствует повышению точности обработки и улучшению качества изделий.
• Многофункциональные станочные операции: Благодаря наличию различных инструментов и возможностям ЧПУ, станок выполняет не только стандартные токарные работы, но и сложные операции с высокой степенью сложности.
• Модернизированная система охлаждения: Применение эффективных систем охлаждения предотвращает перегрев инструментов и заготовок, что увеличивает срок службы оборудования и снижает износ рабочих элементов.

Сферы применения

Токарный станок с ЧПУ Metal Master XNC 40100 находит широкое применение в различных отраслях и областях производства:

• Машиностроение: Производство сложных деталей и комплектующих для автомобилей, авиации, судостроения и других отраслей машиностроения.
• Металлообработка: Применяется для производства деталей, требующих высокой точности, таких как валы, шестерни, оси и другие металлические компоненты.
• Ремонт и сервис: Используется в сервисных центрах и мастерских для изготовления или восстановления деталей машин и оборудования.
• Космическая и оборонная промышленность: Производство прецизионных компонентов для космической и оборонной техники, где требуется высокая точность обработки материалов.

Почему стоит выбрать станок metal master xnc 40100?

Токарный станок с ЧПУ Metal Master XNC 40100 — это высокопроизводительное и универсальное оборудование, которое идеально подходит для выполнения точных операций на производстве. Система ЧПУ позволяет легко настраивать станок и выполнять сложные работы, сокращая время на подготовку и повышая точность обработки. Благодаря высокой надежности и долговечности станок станет отличным выбором для предприятий, которым необходимы высококачественные детали с минимальными погрешностями.

Metal Master XNC 40100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

• Массивная литая станина из серого чугуна;
• Массивная чугунная тумба;
• Защита кабинетного типа от брызг и стружки;
• Система ЧПУ Siemens 808DA;
• Простота в программировании;
• Серводвигатели Siemens;
• 8-ми позиционная револьверная головка для инструмента;
• Гидравлический 3-х кулачковый патрон;
• Гидравлическая задняя бабка;
• ШВП по осям X/Z класса точности P5;
• Закаленные направляющие ТВЧ;
• Автоматическая централизованная система смазки;
• Диаметр обработки над станиной – 400 мм;
• Расстояние между центрами – 1000 мм;
• Надежный частотный двигатель.

Станок токарный с чпу metal master xnc 40100 основные технические характеристики

Особенности

	Токарный станок Metal Master XNC 40100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.

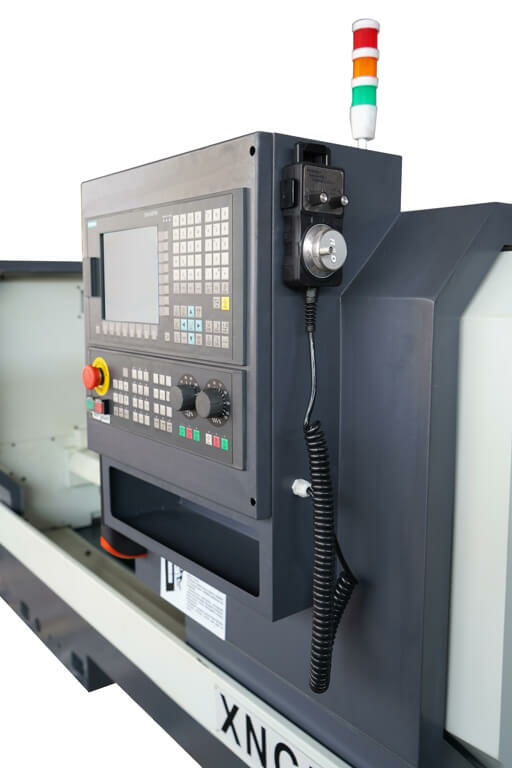

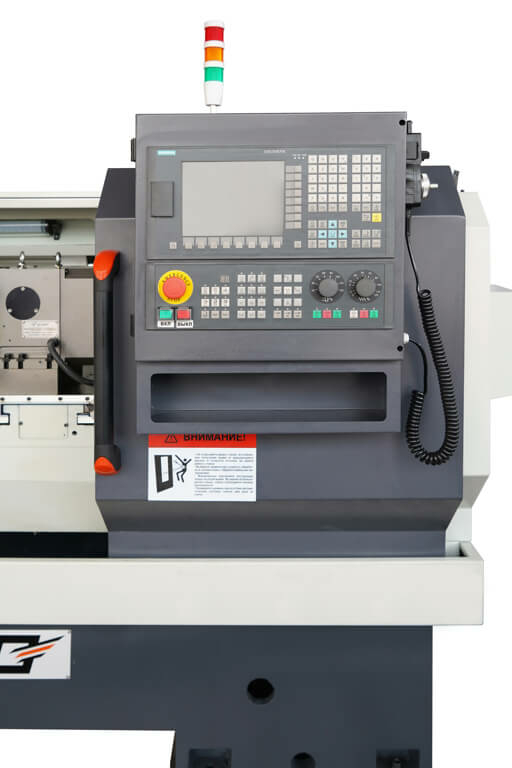

	Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
	Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

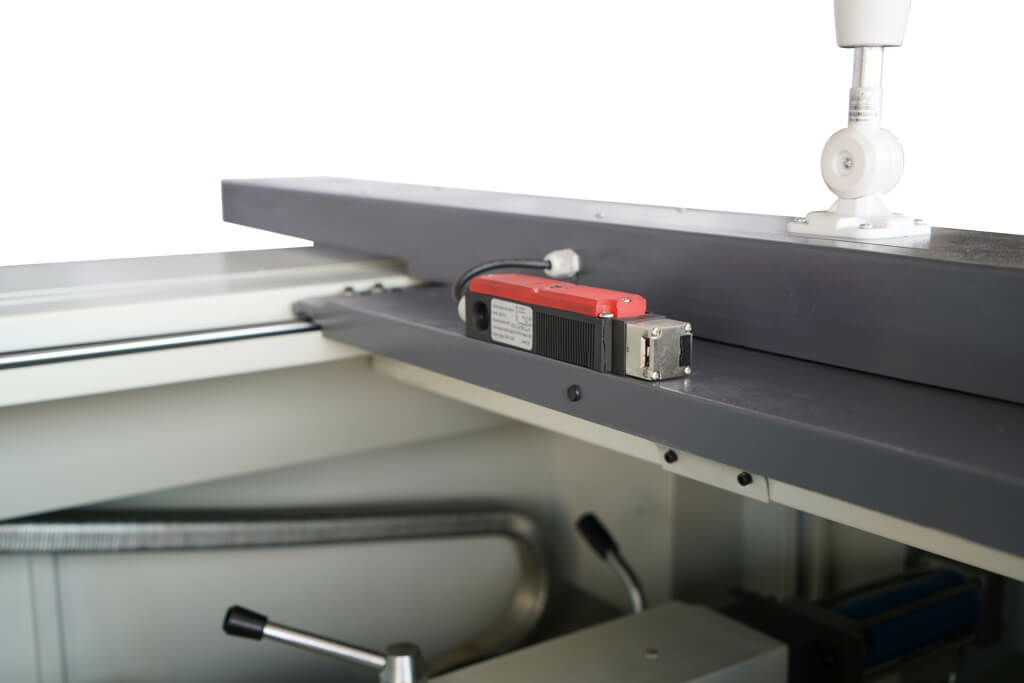

	Защитные дверцы станка оснащены концевым выключателем.

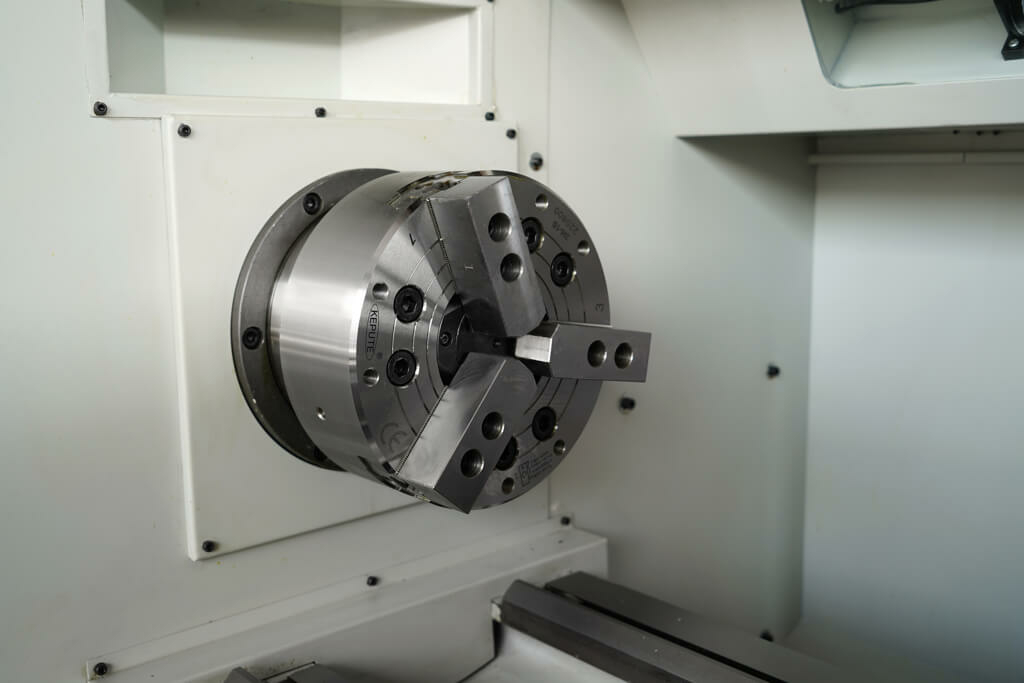

	На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

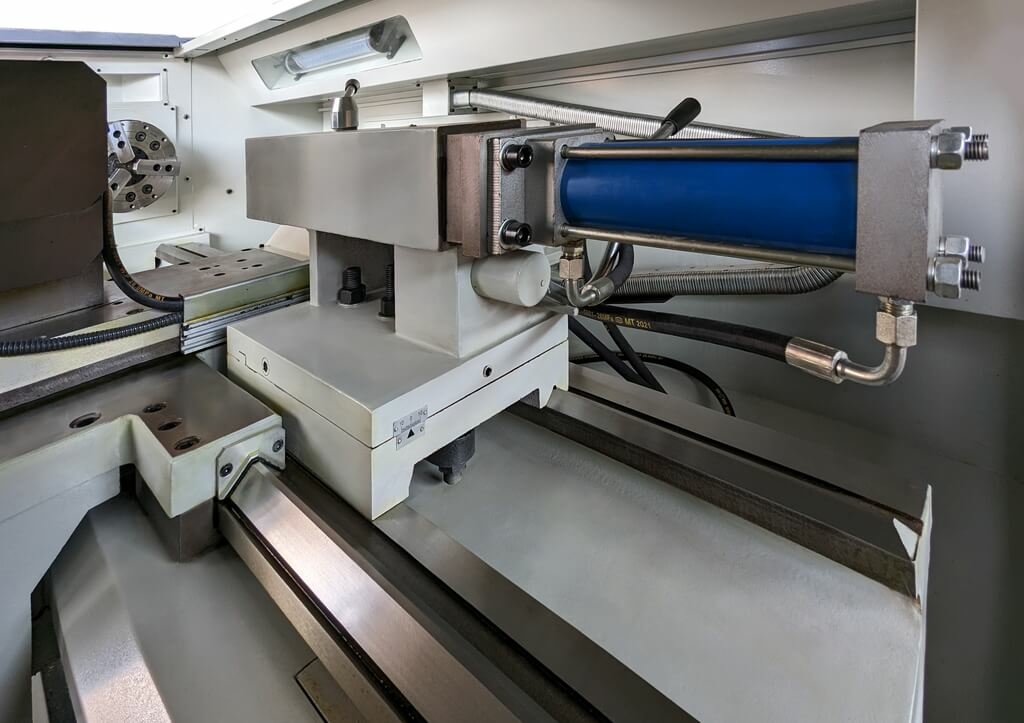

	На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

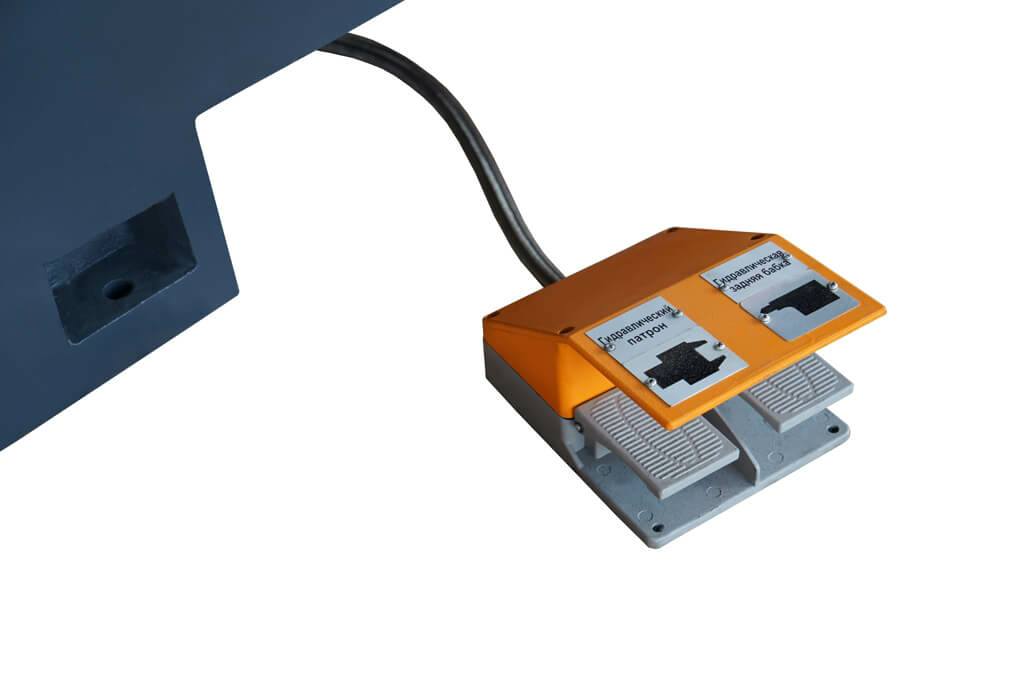

	Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

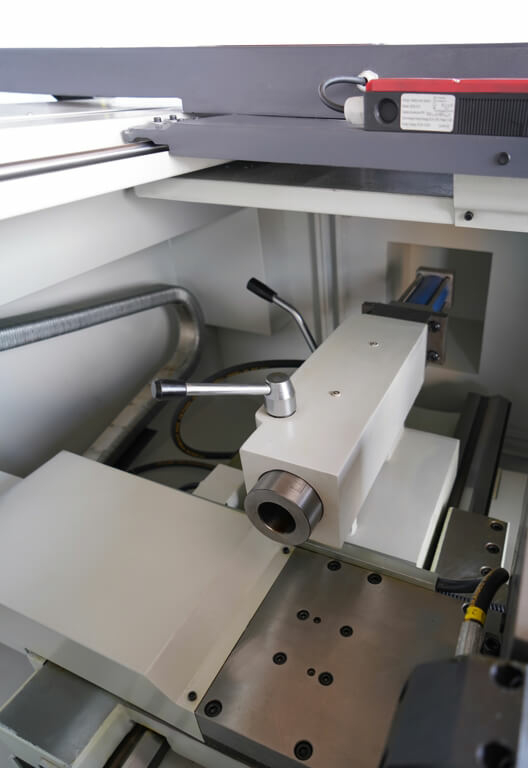

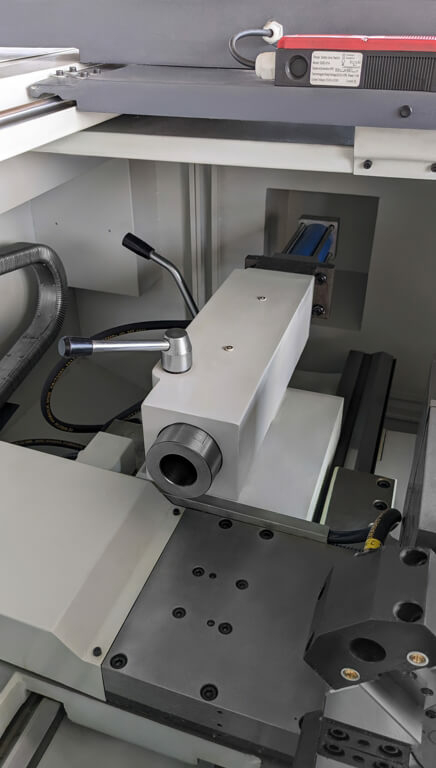

	Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

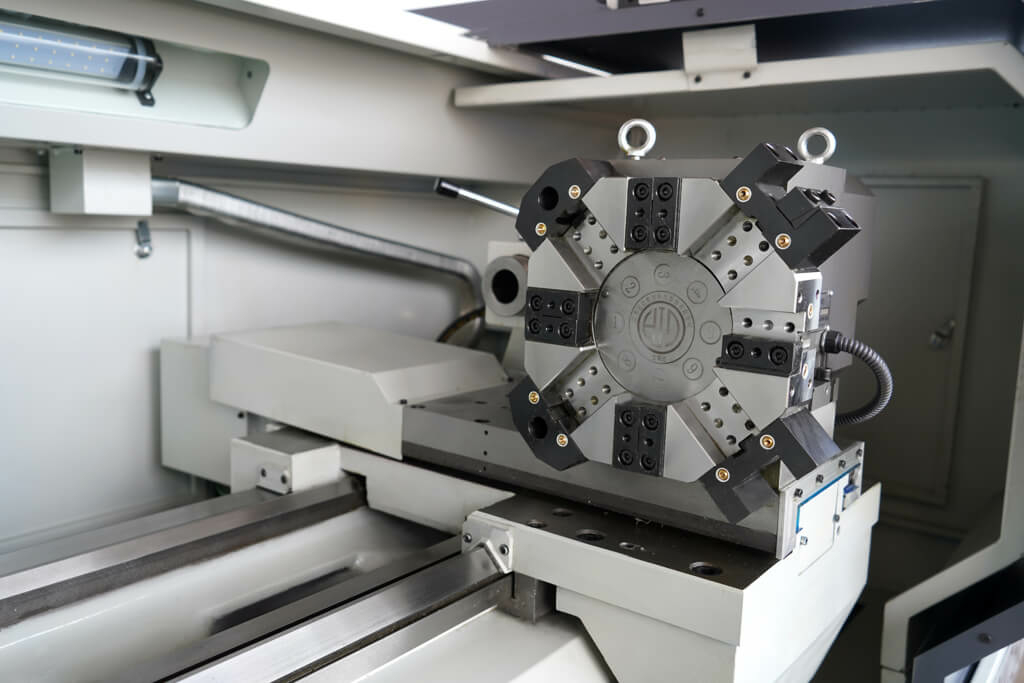

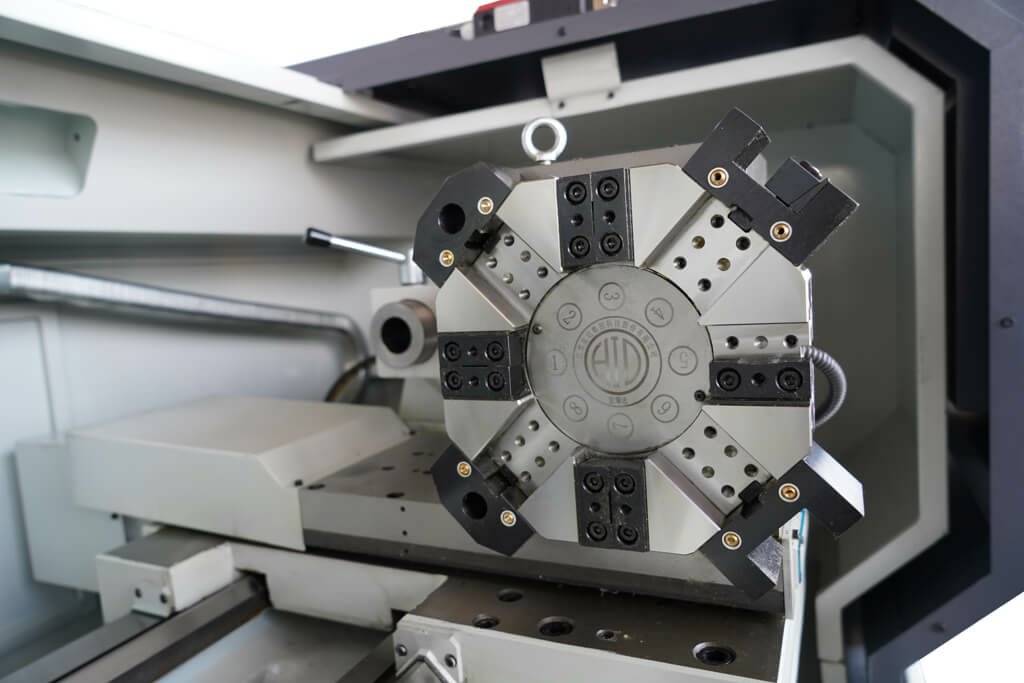

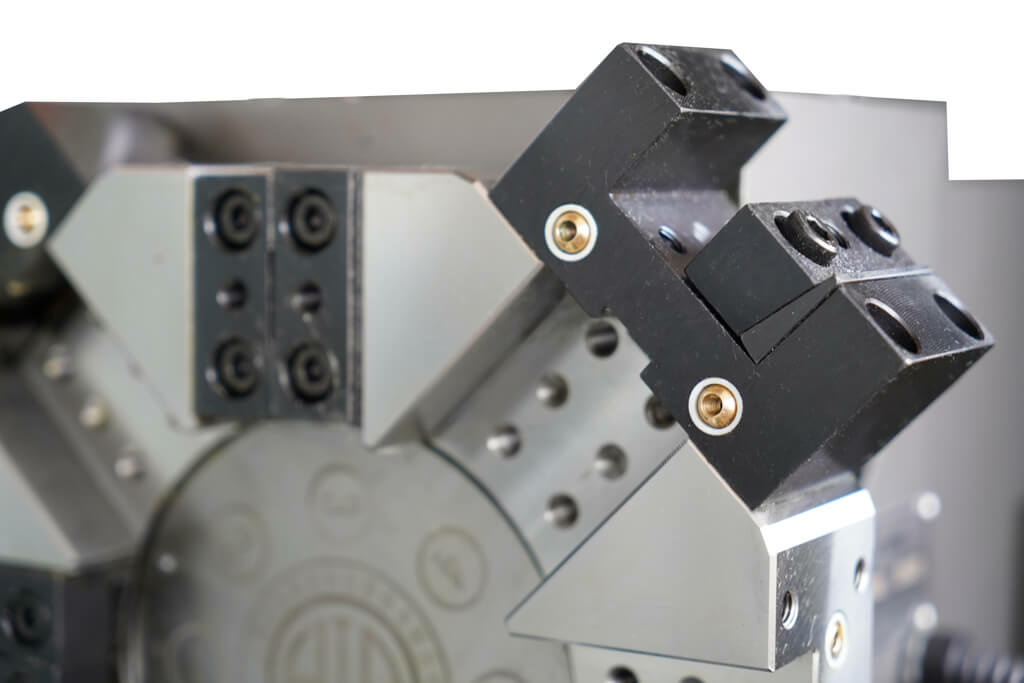

	Суппорт оснащен 8-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.
	Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.

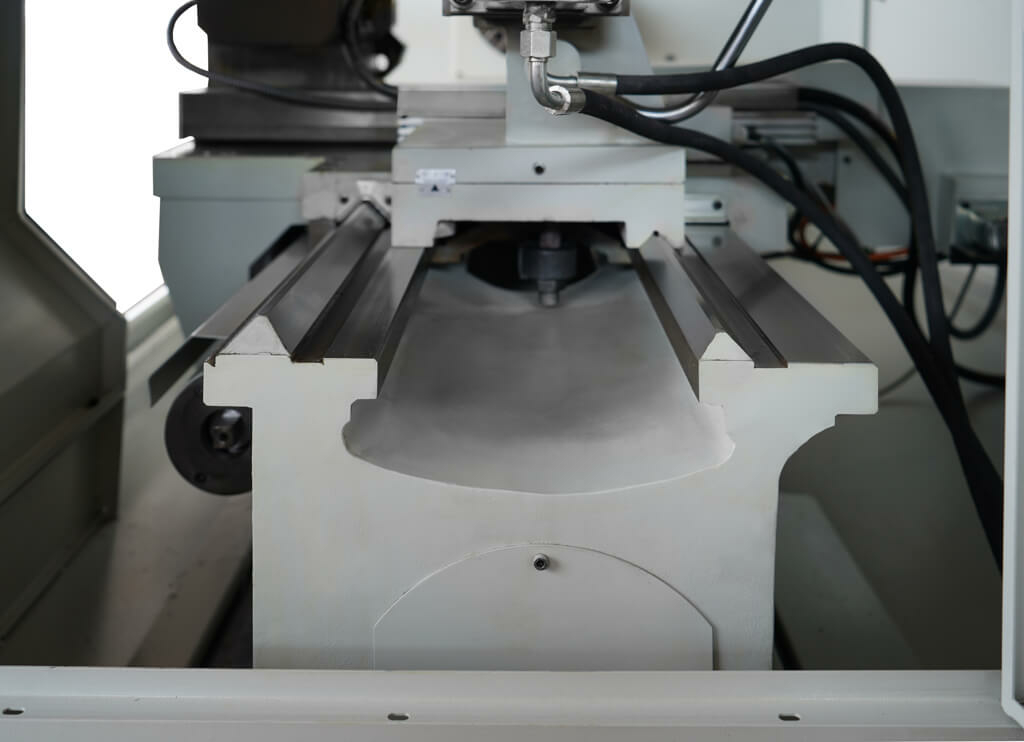

	Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.

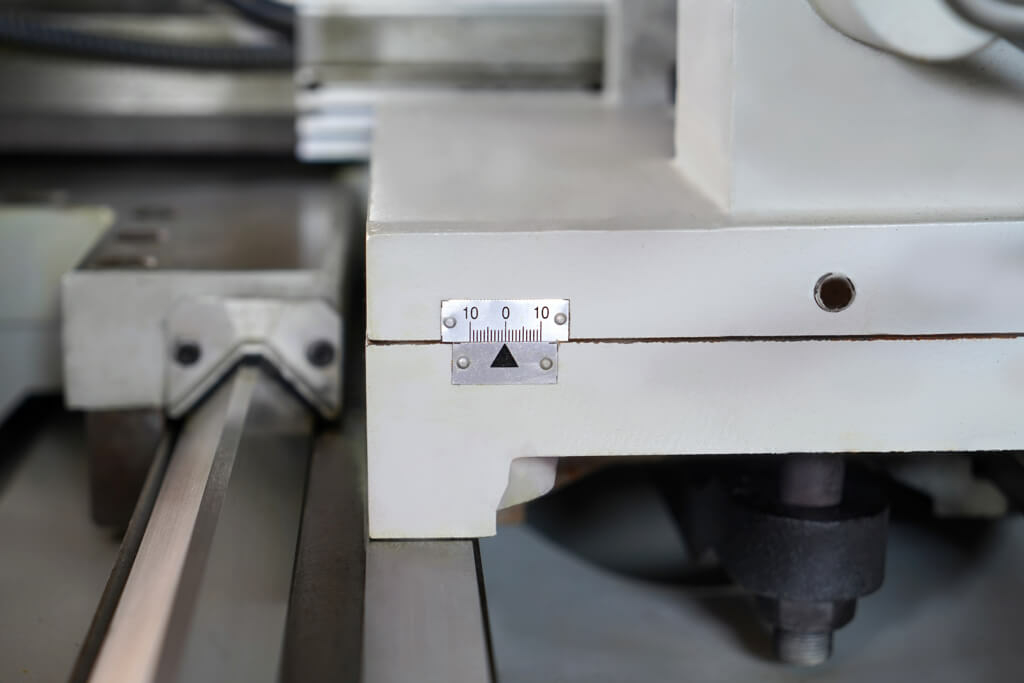

	Поперечное перемещение задней бабки составляет ±10 мм.

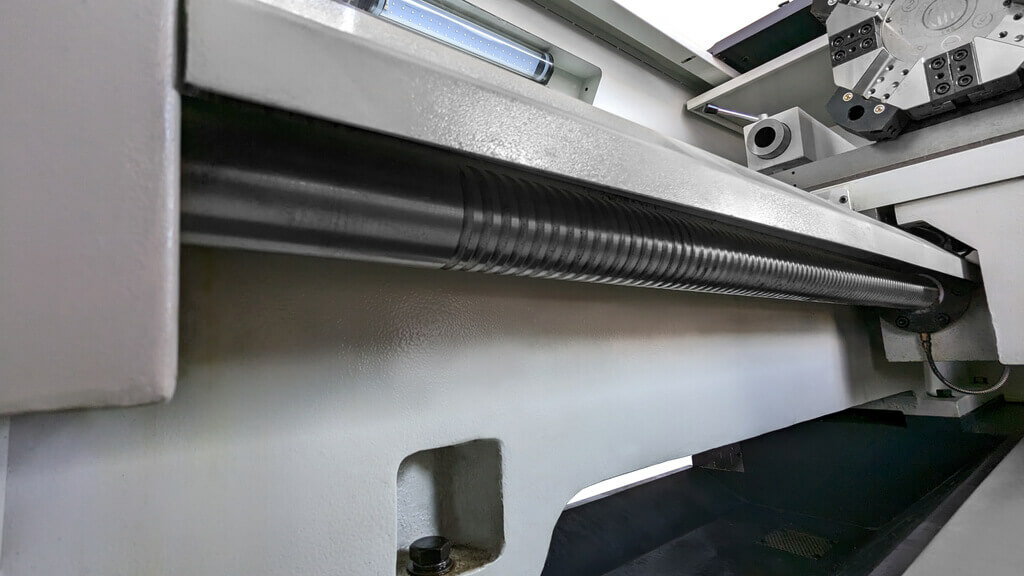

	Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

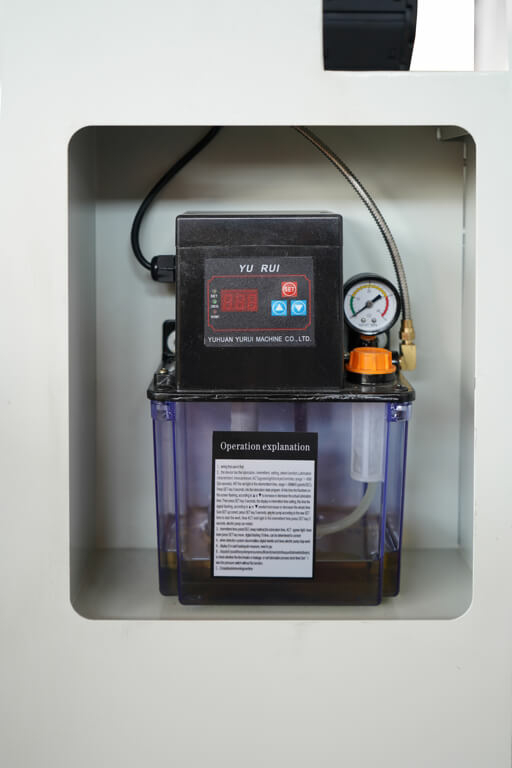

	Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

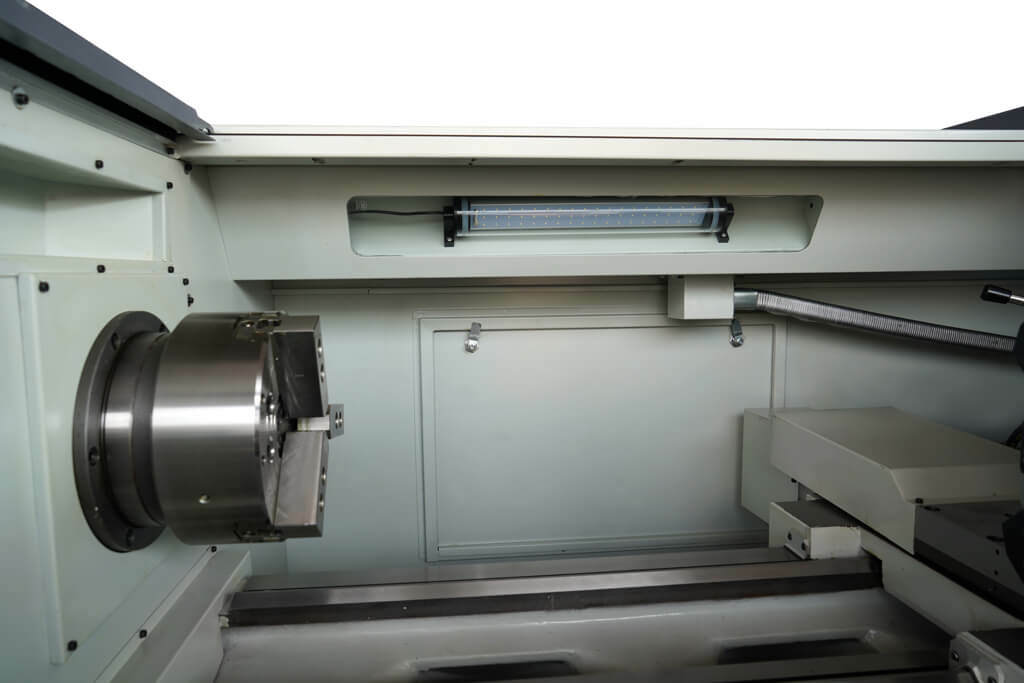

	Станок оборудован светодиодной лампой местного освещения.

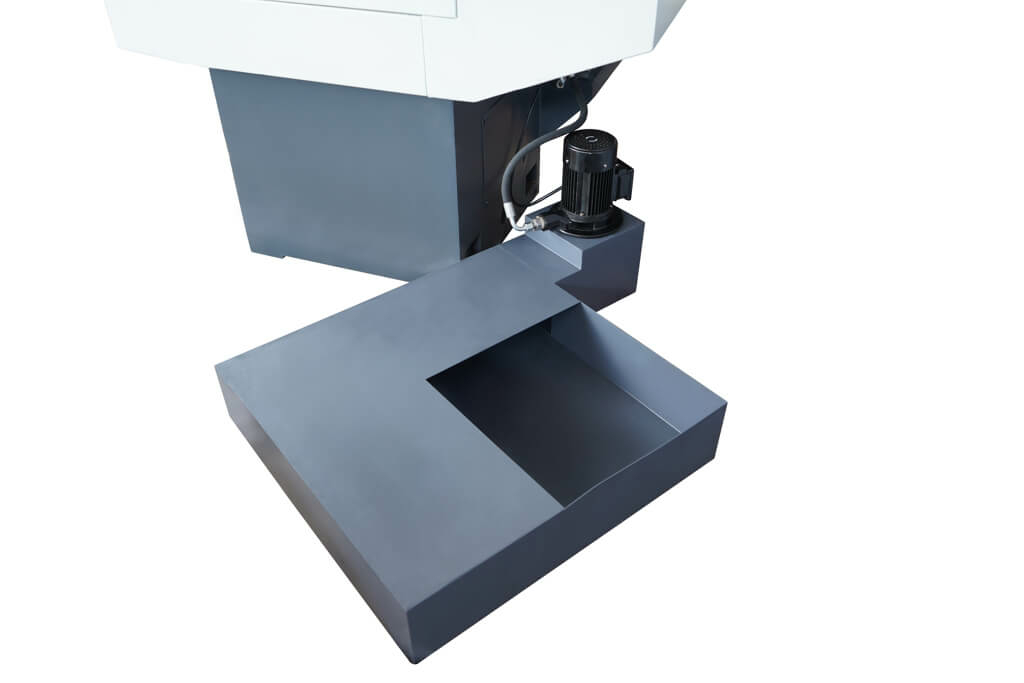

	Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

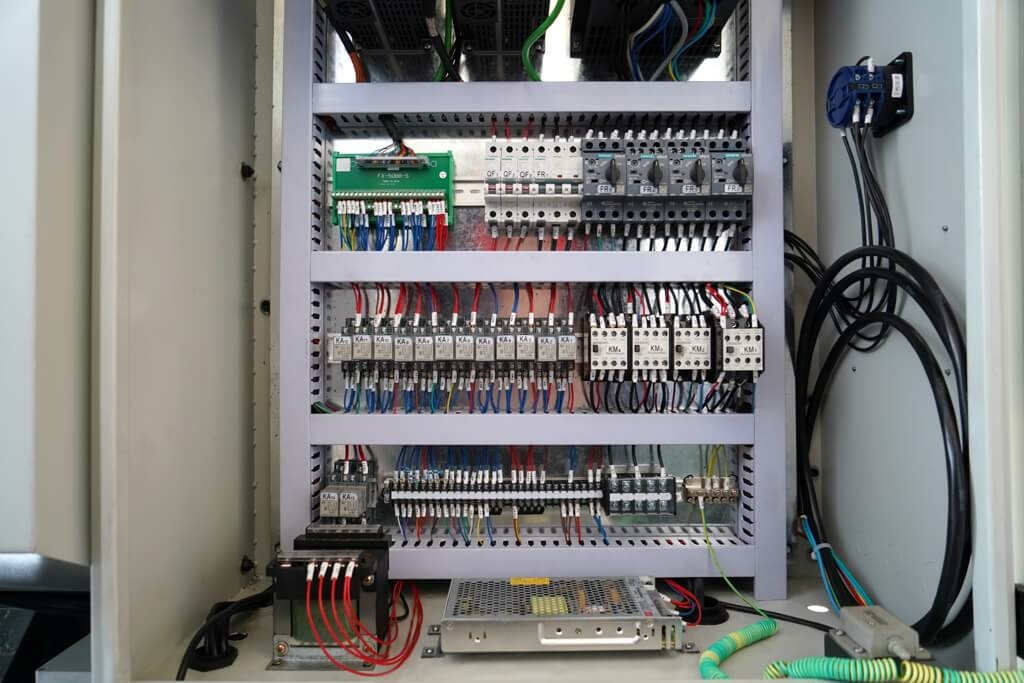

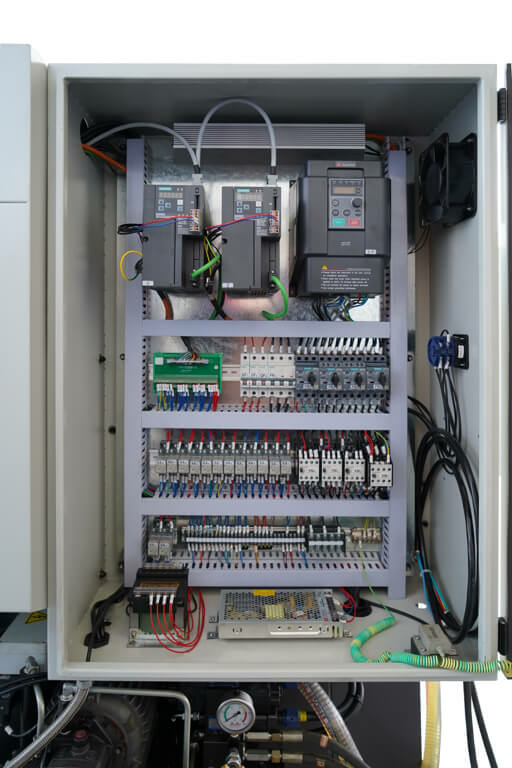

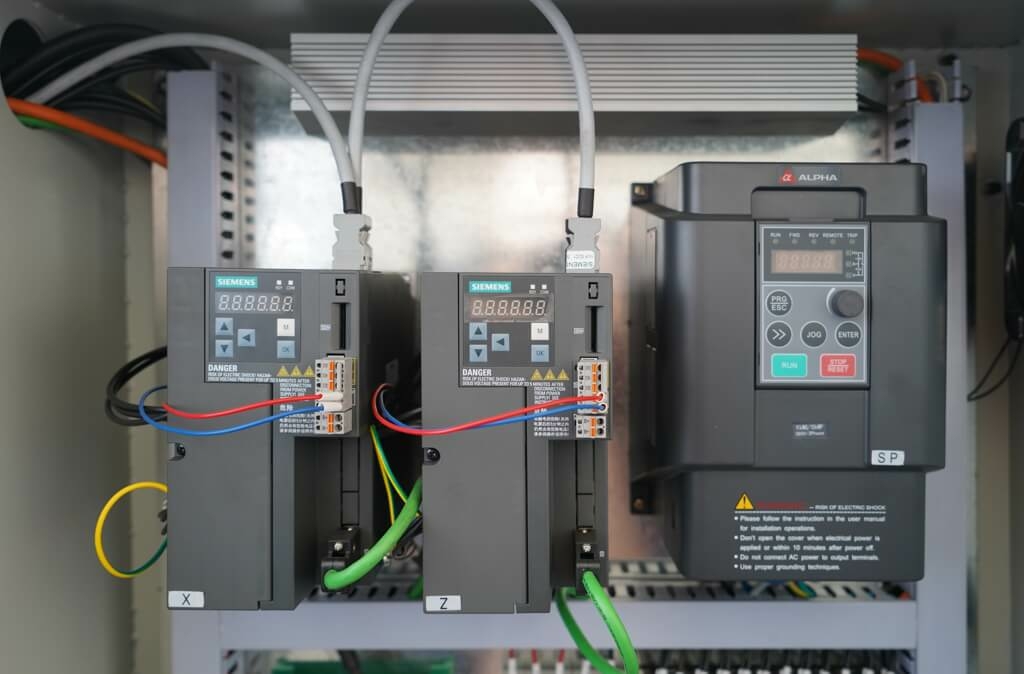

	С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

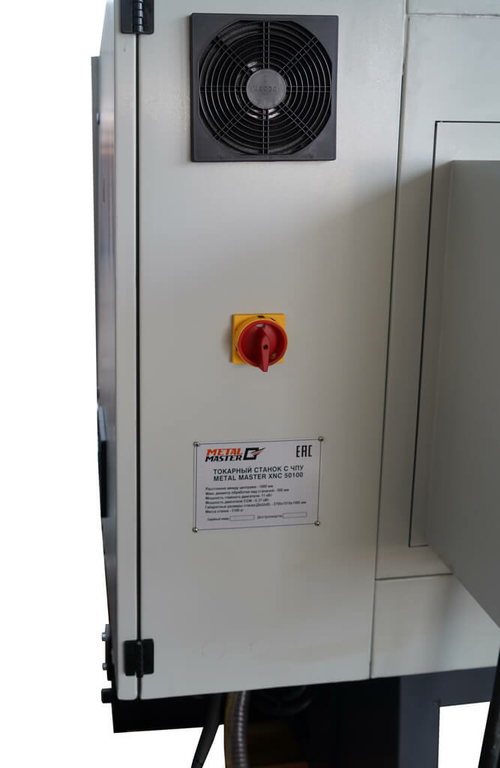

	На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
	Станок оснащен частотным и надежным двигателем мощностью 7,5 кВт. Вращение на шпиндель передается через клиновые ремни.

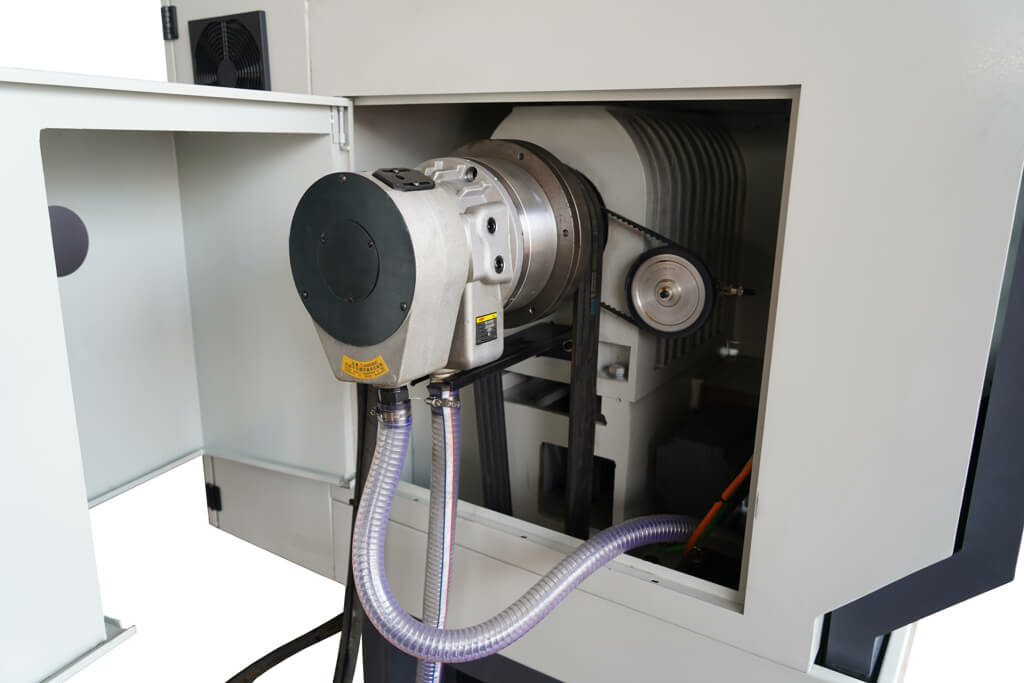

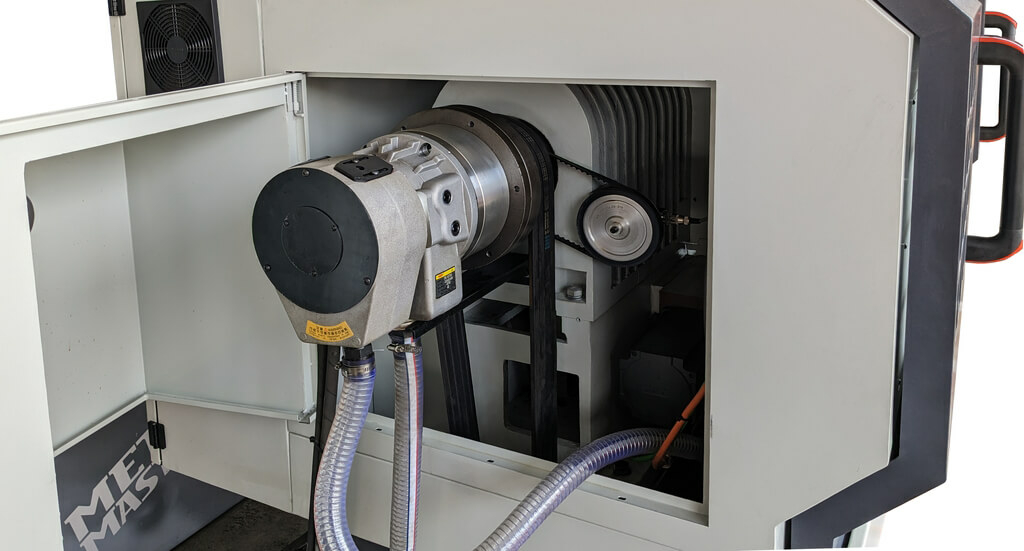

	Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

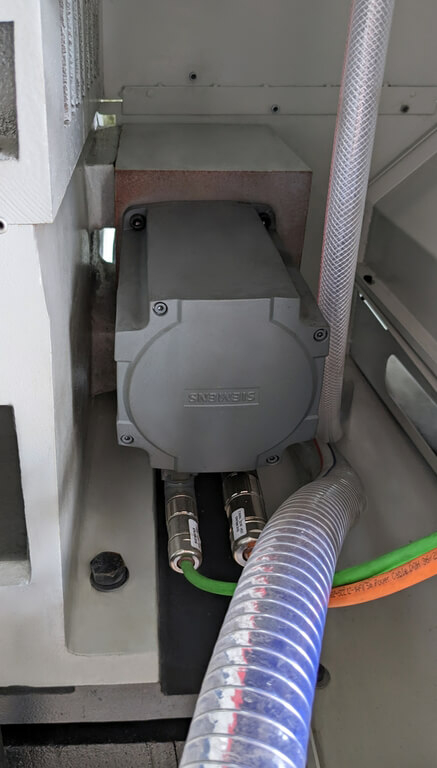

	За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

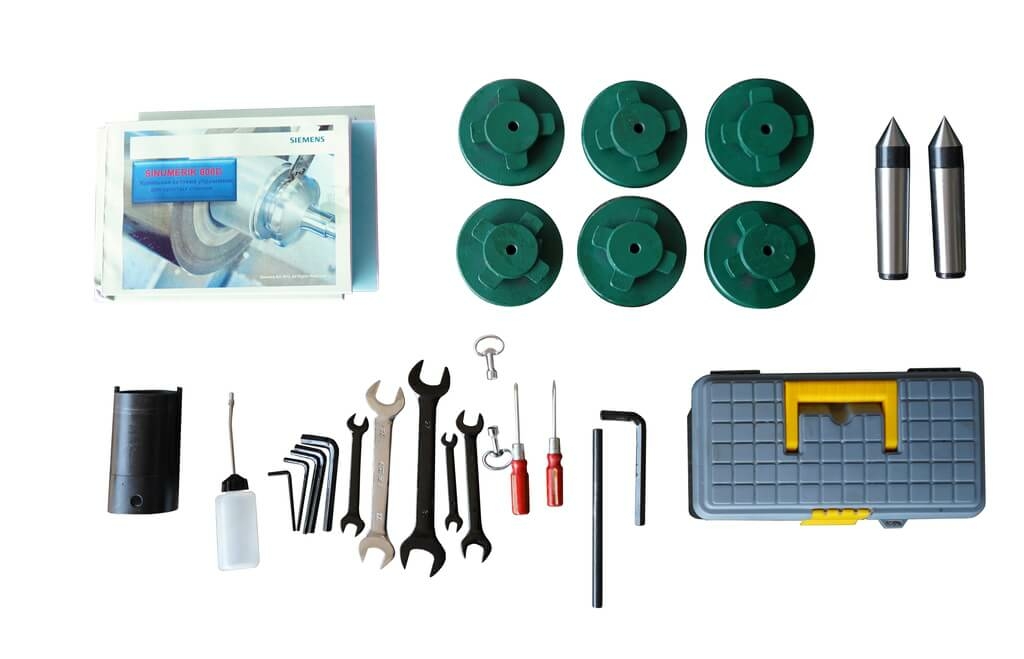

	В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

• Ø обработки над станиной, мм 400
• Расстояние между центрами (рмц), мм 1000
• Ø планшайбы, мм 250
• ЧПУ Siemens 808DA
• Модель XNC 40100
• Type Станок токарный с чпу
