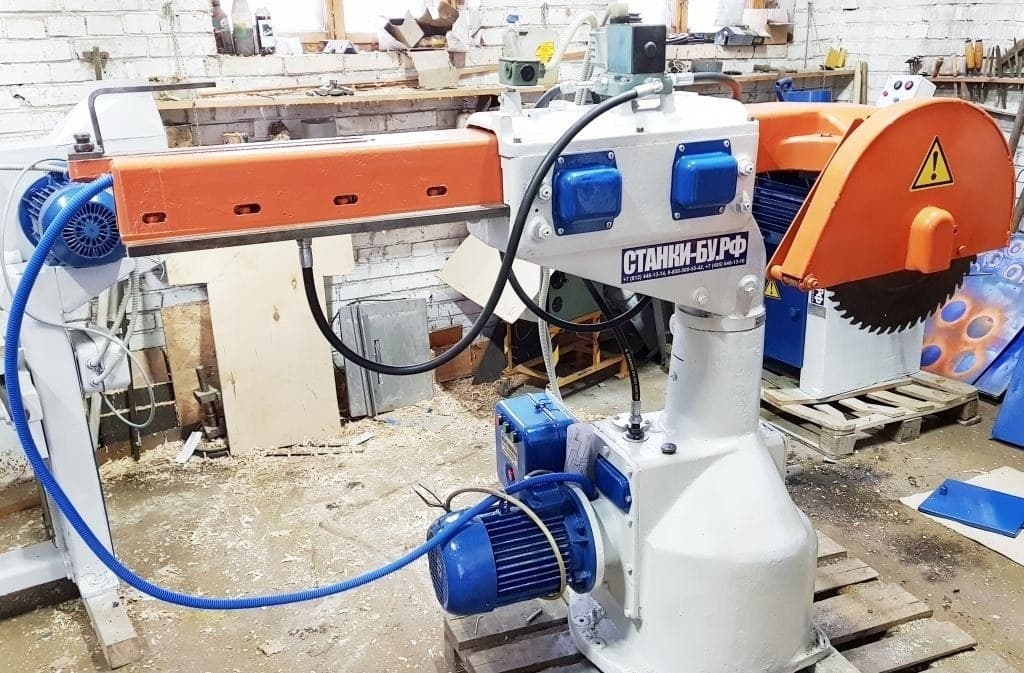

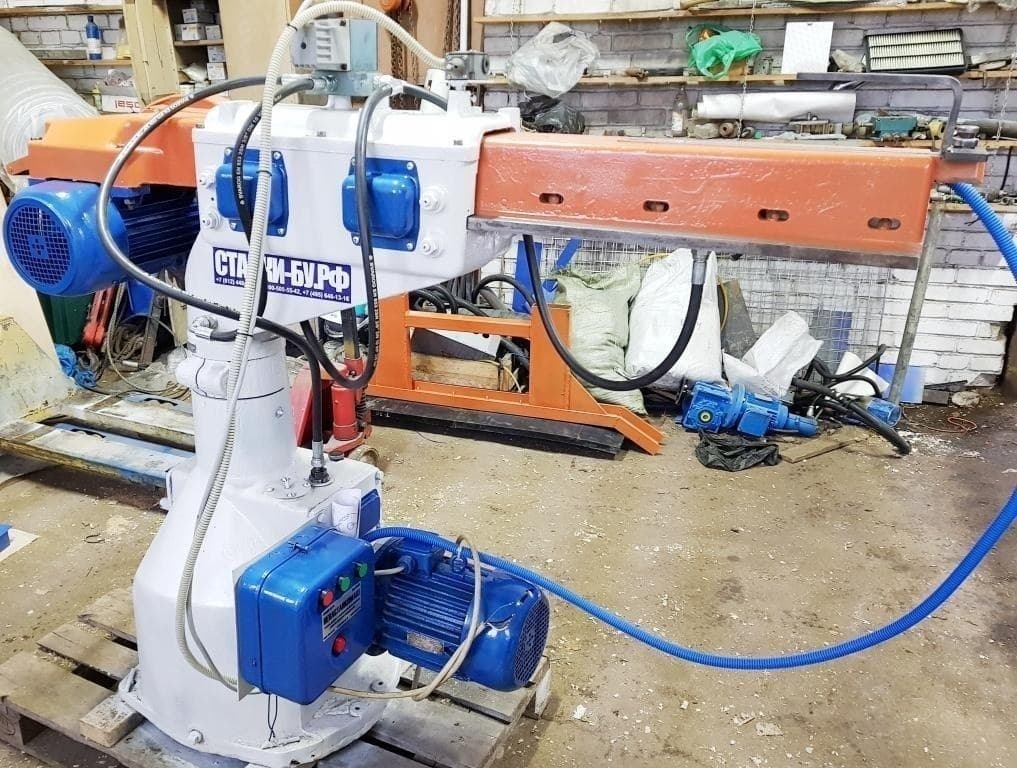

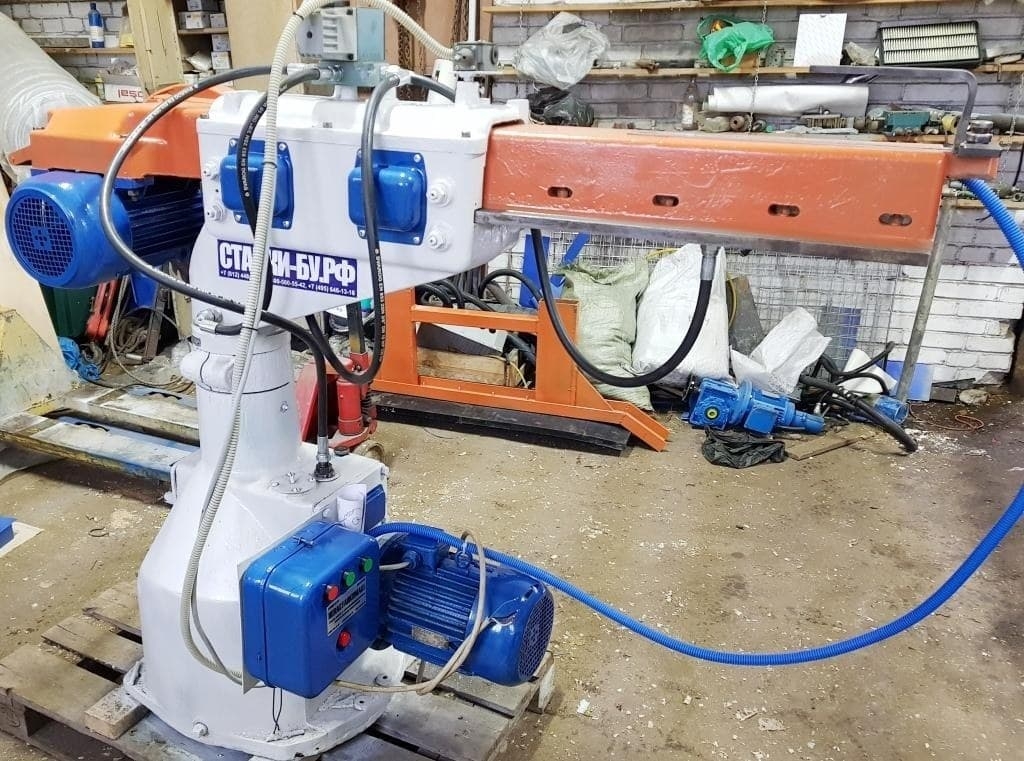

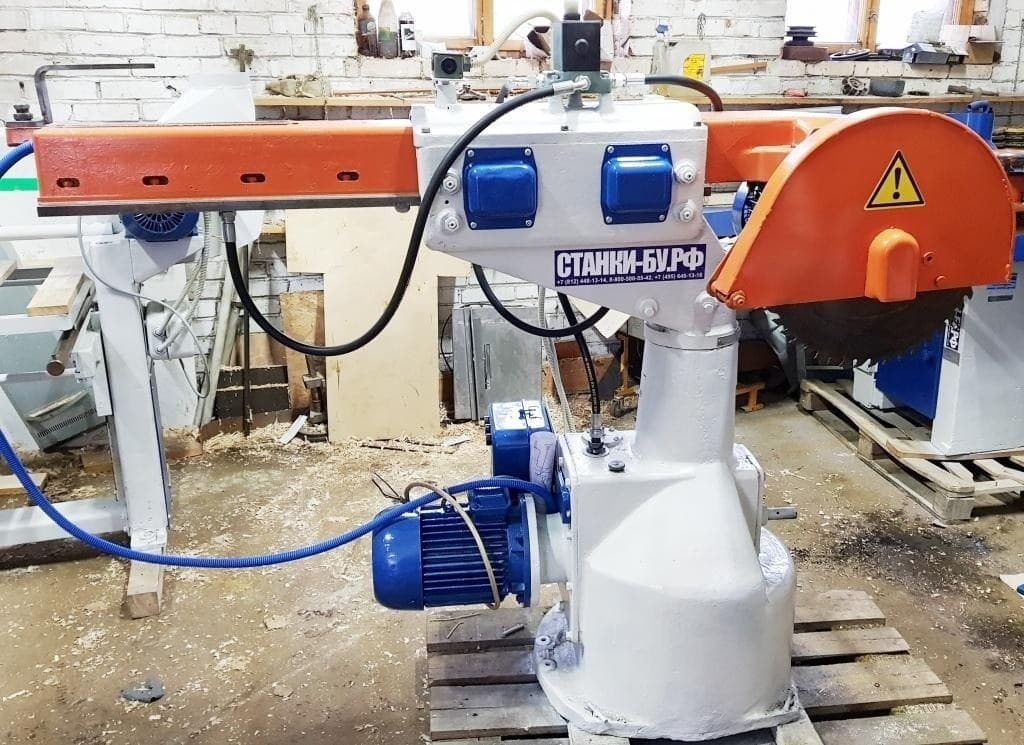

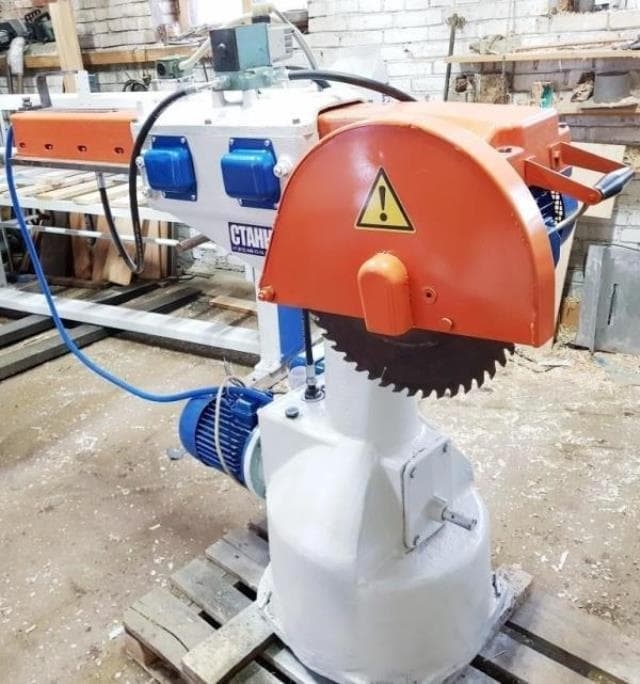

Станок торцовочный ЦПА-40 б/у Арт. ussА-40 б/у

Станок круглопильный торцовочный с прямолинейным движением суппорта модели ЦПА-40 предназначен для поперечной распиловки досок, брусьев и щитов, а также может быть использован для вырезки пазов.

Станок является оборудованием общего назначения для деревообрабатывающих производств.

На станке установлены два электродвигателя:

• Электродвигатель привода пильного диска 3,2 кВт
• Электродвигатель привода насоса гидростанции 2,2 кВт

Суппорт опирается на подшипники качения и, в начале работы, может вручную подниматься и опускаться посредством маховичка и зубчатой передачи. После подъема или опускания суппорт фиксируется на определенной высоте.

В течении работы посредством гидропривода суппорт совершает возвратно-поступательные движения. В головной части суппорта крепится электродвигатель с режущим диском на валу.

Перечень органов управления торцовочного станка ЦПА-40:

• Педаль управления ходом суппорта
• Маховик подъема и опускания суппорта
• Рукоятка закрепления суппорта на колонне
• Кнопки «Пуск», «Стоп» электродвигателей пилы
• Винт регулировки позиции «Стоп» суппорта
• Лимб регулировки скорости движения суппорта
• Кран манометра (для отключения манометра от гидросистемы во время работы станка)
• Ограничитель холостого хода суппорта
• Электромагнит
• Винт регулировки давления в гидросистеме станка
• Ограничитель рабочего хода суппорта
• Кнопки автоматического выключателя (включено, отключено)

Устройство и описание составных частей станка

Станок торцовочный модели ЦПА-40 прост по устройству и надежный в эксплуатации при условии выполнения всех требований, изложенных в настоящем руководстве.

На станине — полой чугунной отливке, являющейся одновременно масляным резервуаром, смонтирован опорный корпус суппорта. Корпус совместно с суппортом, при надобности, может подниматься и поворачиваться на определенную величину. Суппорт опирается на подшипники качения и посредством гидропривода совершает возвратно-поступательные движения. В головной части суппорта крепится электродвигатель с режущим инструментом на валу.

Управляется станок дистанционно, посредством педали

Комплектация торцовочного станка б/у:

• Станок в сборе
• Шкаф управления
• Руководство

Технические характеристики ЦПА40
