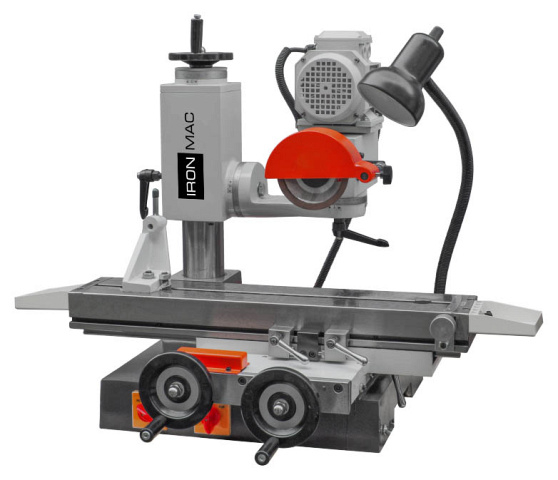

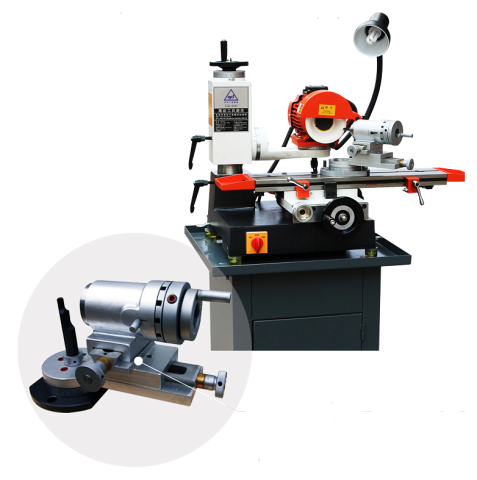

Станок заточной универсальный IRONMAC M300
(голосов 0)
Артикул: 9256853m300 Код товара: 105419
На складе: 2 шт.
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 230 мм.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC M300
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

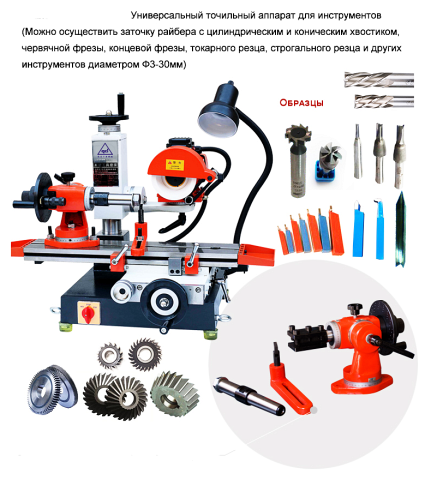

Типы затачиваемого инструмента:
Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.
Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC M300
 |
Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 |
Линейные призматические направляющие Изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м). |
 |

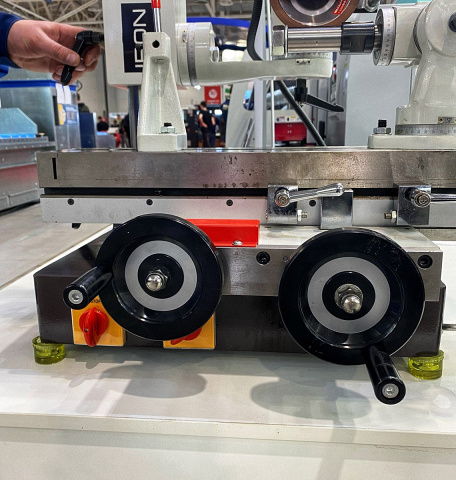

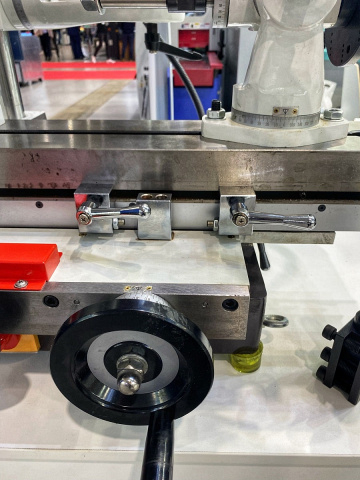

Перемещение рабочего стола (каретки) Осуществляется за счет маховика: обеспечивается плавность перемещения заточного стола и процесса заточки;исключает влияние человеческого фактора.Ход стола регулируется при помощи подпружиненных упоров -это значительно экономит время заточки и увеличивает производительность станка. Ход стола регулируется при помощи подпружиненных упоров -это значительно экономит время заточки и увеличивает производительность станка. |
 |
Ограничители хода рабочего стола (каретки) Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола –это значительно экономит время заточки и увеличивает производительность станка. |
 |
Поперечное перемещение стола Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
КОМПЛЕКТАЦИЯ IRONMAC M300
Дополнительная
 |

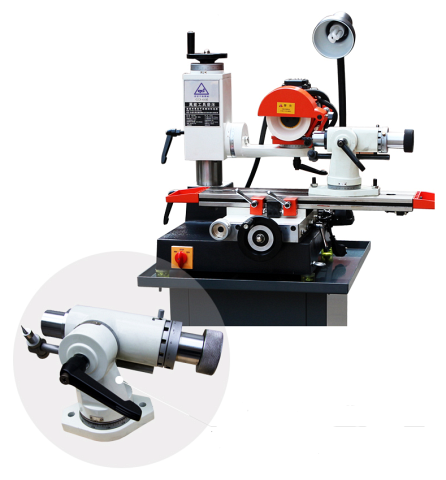

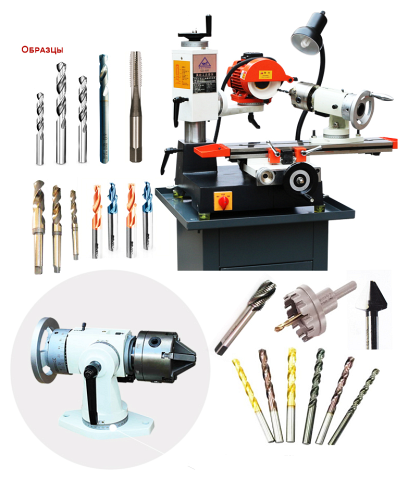

300D Устройство для заточки сверл Ø 2 - 32 мм Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство 300D позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика). Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3. |
 |
Переходник под конус Морзе 3 Для сверл и другого инструмента с коническими хвостовиками (поставляется в комплекте с устройством 300D). |
 |
Переходник под конус Морзе 1, 2 Для сверл и другого инструмента с коническими хвостовиками (не поставляются в комплекте с устройством 300D). |
 |
300E Устройство для заточки концевых фрез с плоским торцем Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E. |
 |

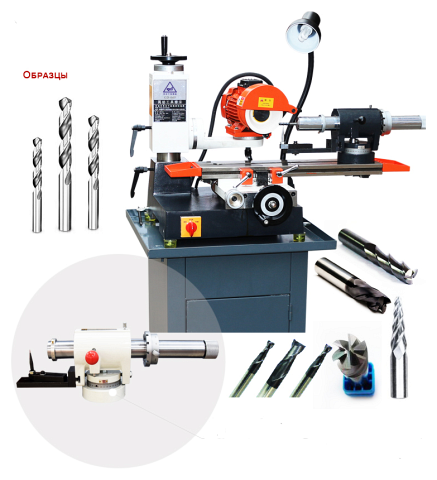

300RC Устройство для заточки концевых фрез с плоским и радиусным торцем, шаровых и радиусных резцов Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге. |
 |
Зажимная гильза для резьбовой цанги |
 |
Прецизионный упор для заточки концевой фрезы с радиусным торцем Поставляется в комплекте с устройством 300RC. |
 |
Набор резьбовых цанг 5C Для устройства 300RC, 300E – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию. |
 |
Резьбовая цанга 5C Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию. |
 |
300S Устройство для заточки концевых фрез с плоским торцем Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки. |
 |
300MС Устройство для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонние) А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням. |
 |
Оправка MT4 для заточки насадных фрез Для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы). |
 |
Позиционирующее устройство с плоским подпружиненным упором |
 |

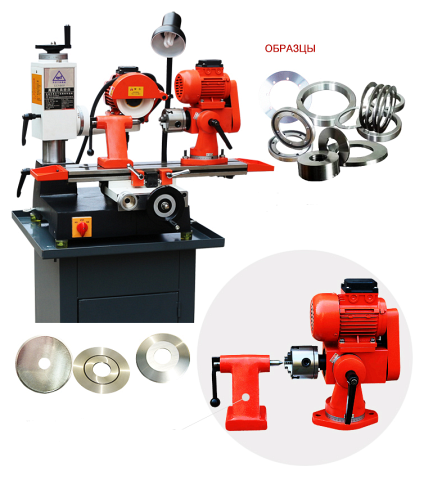

300А Устройство с электроприводом и 3-х кулачковым патроном Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования. |
 |
Съемный центр для передней бабки Устанавливается вместо 3-х кулачкового патрона. Передний центр, устанавливаемый в переднюю бабку позволяет использовать устройство для межцентрового наружного шлифования, что необходимо для шлифования валов, штифтов, колец, втулок и т. п. |
 |
Устройство для правки шлифовального круга Предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля. Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом. Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора. |
 |

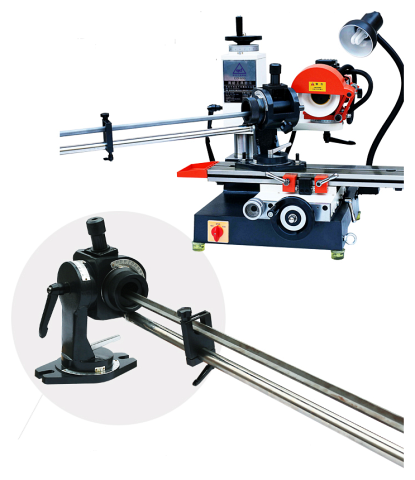

300G Устройство для заточки ружейных сверл Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм. |
 |
Керамический (абразивный) чашечный круг Ø125 мм Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
 |
Алмазные круги Применяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе. |
 |
Эльборовые (боразоновые) круги Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
 |
Высокоточное видеоустройство С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки. |
 |
Устройство цифровой индикации (УЦИ) Позволяет производить отчет линейных перемещений по осям X и Y. Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки. |
 |
Подставка для станка (тумба) Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью. |
 |
Система подачи (СОЖ) Позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Бак для СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
 |
Пылеулавливающий агрегат Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет производить его чистку от абразивной пыли. |
 |
Штатив на магнитной стойке Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента. Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
Технические характеристики IRONMAC M300
| Характеристика | Значение |
|---|---|
| Диаметр хвостовика концевого инструмента, мм | 2 - 25 |
| Макс. размер насадных фрез, мм | 230 x 250 |
| Макс. наружный диаметр насадного инструмента, мм | 230 |
| Продольное перемещение заточного стола (ось X), мм | 300 |
| Поперечное перемещение заточного стола (ось Y), мм | 170 |
| Вертикальное перемещение заточного узла (ось Z), мм | 140 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Макс. диаметр фрезы, мм | 230 |
| Макс. диаметр сверл, мм | 32 |
| Макс. длина фрезы, мм | 250 |
| Макс. расстояние между центрами, мм | 300 |
| Макс. диаметр обработки, мм | 230 |
| Мин. диаметр цанги, мм | 2 |
| Макс. диаметр цанги, мм | 25 |
| Макс. угол спирали, ° | ± 45 |
| Угол наклона шлифовального круга (от горизонтальной оси), ° | ± 45 |
| Наклон заточного узла, ° | 360 |

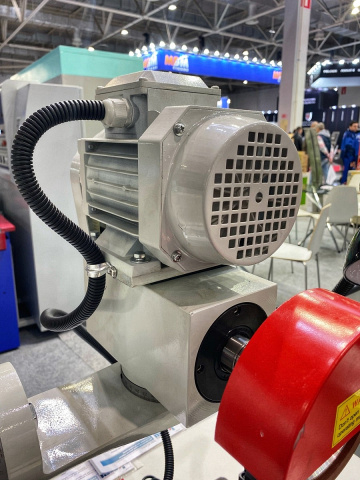

| Мощность электродвигателя шлифовального круга, кВт | 0,55 |
| Размеры шлифовального круга, мм | 150 x 32 |
| Частота вращения шлифовального круга, об/мин | 3600 |
| Напряжение, В | 380 |
| Длина, мм | 750 |
| Ширина, мм | 700 |
| Высота, мм | 1450 |
| Вес, кг | 170 |
| Заказать | В наличии |
