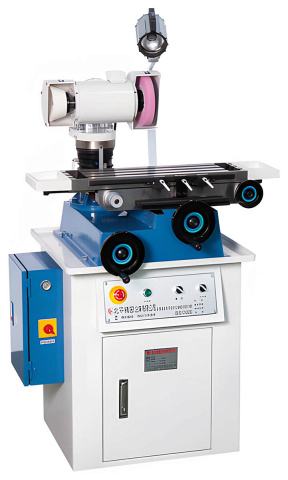

Станок заточной универсальный PeiPing PP-50
(голосов 0)
Артикул: 8722294pp_50 Код товара: 106232
Под заказ
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 350 мм.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т.п.).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским и радиусным торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Типы затачиваемого инструмента:
Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.
Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

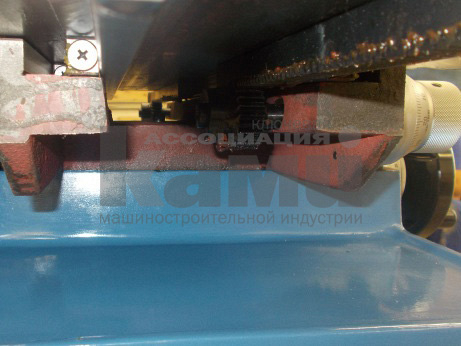

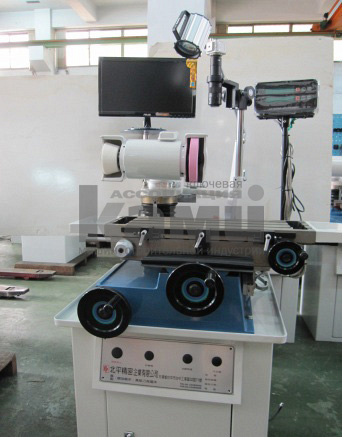

 | Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 | Линейные призматические направляющие Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м) Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка: обеспечивается плавность перемещения заточного стола и процесса заточки;исключает влияние человеческого фактора. Ход стола регулируется при помощи подпружиненных упоров -это значительно экономит время заточки и увеличивает производительность станка. |
.jpg) | Ограничители хода рабочего стола (каретки) Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка. |
.jpg) | Поперечное перемещение стола Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
 | 50B Устройство для заточки сверл Ø 2 - 60 мм Онащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство 50B позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика). Особенность конструкции делительной головки допускает заточку сверл с различными хвостовиками как с цилиндрическими, так и с коническими хвостовиками. |
 | 50B Делительная головка для заточки сверл Может оснащаться электроприводом, что позволяет затачивать сверла с максимальной точностью и минимальными затратами времени Заданное положение затачиваемого инструмента устанавливается при помощи фиксаторов. |
 | Сменные кулачки Применяются для заточки сверл с различной формой режущей кромки. Сменные кулачки применяются в зависимости от диаметра и количества зубьев затачиваемого инструмента. |
 | 50K Устройство для заточки сверл Ø 2 - 32 мм Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство 50K позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика). |
.jpg) | Переходники под конус Морзе 1 - 5 Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством 50B и 50K). |
 | 50E Устройство для заточки концевых фрез Предназначено для заточки концевых фрез c плоским и радиусным торцем, шаровых и радиусных резцов. Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. |
 | Упорная планка Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы, как по диаметру, так и по впадине (поставляется в комплекте с устройством 50E). |
 | Прецизионный упор Прецизионный упор для заточки концевой фрезы с радиусным торцем (поставляется в комплекте с устройством 50E). |
 | Зажимная гильза для резьбовой цанги |
 | Набор резьбовых цанг (тип 5С) Диаметр цанги указывается при заказе (по умолчанию диаметр 6, 8, 10, 12, 16, 25 мм) |
 | 50D Устройство для заточки концевых фрез с плоским торцем Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Полностью заменяется устройством 50E. |
 | 50F Устройство для заточки токарных резцов Устройство оснащено градуированной шкалой которая позволяет безошибочно настраивать любой угол затачиваемой плоскости резца |
 | Сменные зажимные тиски 50F Устройство оснащено сменными зажимными тисками (поставляется в комплекте с устройством 50F). |
 | Дополнительные зажимные тиски Дополнительные зажимные тиски большего размера поставляется в комплекте с устройством 50F). |
 | 50H Устройство с задним поддерживающим центром Предназначено для заточки разверток, дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено задним поддерживающим центром (пинолью). |
 | Оправка MT4 Оправка MT4 для заточки насадных фрез (дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.). Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. |
 | Позиционирующее устройство с плоским подпружиненным и точечным упорами |
.jpg) | Съемный центр для передней бабки Устанавливается вместо оправки для заточки фрез. Передний центр устанавливаемый в переднюю бабку позволяет использовать устройство для межцентровой заточки (заточки в центрах), что необходимо для заточки разверток и насадного инструмента с некратным количеством зубьев. |
.jpg) | Устройство для правки шлифовального круга Предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля. Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом. Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора. |
 | Высокоточное видеоустройство с изменяемым коэффициентом оптического увеличения Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки. УЦИ (устройство цифровой индикации) позволяет производить отчет линейных перемещений по осям X и Y. |
 | Бак для СОЖ Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
 | Штатив на магнитной стойке Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента. Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр хвостовика концевого инструмента, мм | 2 - 25 |
| Макс. размер насадных фрез, мм | 350 x 230 |
| Макс. наружный диаметр насадного инструмента, мм | 350 |
| Продольное перемещение заточного стола (ось X), мм | 230 |
| Поперечное перемещение заточного стола (ось Y), мм | 180 |
| Вертикальное перемещение заточного узла (ось Z), мм | 120 |
| Макс. диаметр шлифовального круга, мм | 180 |
| Макс. диаметр фрезы, мм | 350 |
| Макс. диаметр сверл, мм | 60 |
| Макс. длина фрезы, мм | 230 |
| Макс. расстояние между центрами, мм | 300 |
| Макс. диаметр обработки, мм | 230 |
| Мин. диаметр цанги, мм | 2 |
| Макс. диаметр цанги, мм | 25 |
| Макс. угол спирали, ° | ± 45 |
| Угол наклона шлифовального круга (от горизонтальной оси), ° | ± 45 |
| Наклон заточного узла, ° | 360 |
| Мощность электродвигателя шлифовального круга, кВт | 0,55 |
| Размеры шлифовального круга, мм | 180 x 31,75 |
| Частота вращения шлифовального круга, об/мин | 3600 |
| Напряжение, В | 380 |
| Длина, мм | 1000 |
| Ширина, мм | 850 |
| Высота, мм | 1540 |
| Вес, кг | 320 |
