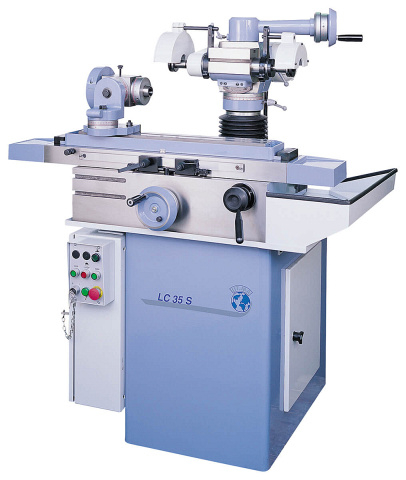

Станок заточной универсальный UT.MA LC35S
(голосов 0)
Артикул: 8712536lc35s Код товара: 106239
Под заказ
Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла) диаметром 25 - 250 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |

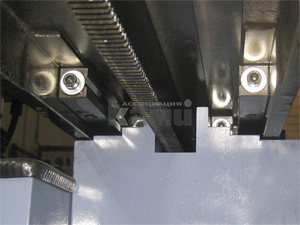

 | Линейные призматические направляющие Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательновысокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м). Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка: обеспечивается плавность перемещения заточного стола и процесса заточки;исключает влияние человеческого фактора. Ход стола регулируется при помощи подпружиненных упоров -это значительно экономит время заточки и увеличивает производительность станка. |
 | Ограничители хода рабочего стола (каретки) Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка. |
 | Поперечное перемещение заточного узла Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм. |
 | Приспособление для заточки насадных фрез и строгальных ножевых головок Позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки. Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15°) и бесступенчатую (по шкале на определенный угол). |
 | Оправка В комплекте со станком поставляются оправки: D = 25,4 мм – 1 шт., D = 40 мм – 1 шт., D = 50 мм – 1 шт.Трехкулачковый / цанговый патрон – 1 шт. Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм). |

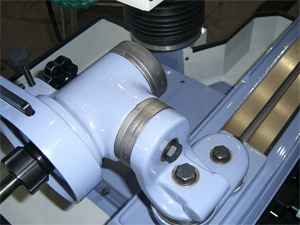

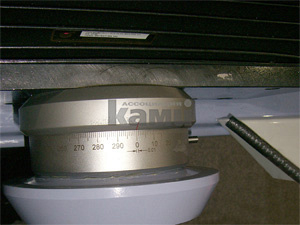

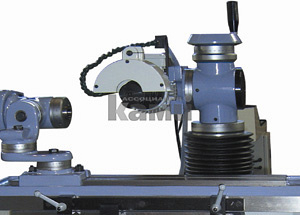

 | Наклон, поворот и подъем заточного узла Осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой. Заданное положение заточного узла устанавливается при помощи фиксаторов. |
 | Система подачи охлаждающей жидкости (СОЖ) Позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр хвостовика концевого инструмента, мм | 2 - 25 |
| Макс. размер насадных фрез, мм | 250 x 350 |
| Макс. наружный диаметр насадного инструмента, мм | 250 |
| Продольное перемещение заточного стола (ось X), мм | 350 |
| Поперечное перемещение заточного стола (ось Y), мм | 250 |
| Вертикальное перемещение заточного узла (ось Z), мм | 250 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Макс. диаметр фрезы, мм | 250 |
| Макс. диаметр сверл, мм | 25 |
| Макс. длина фрезы, мм | 300 |
| Макс. расстояние между центрами, мм | 300 |
| Макс. диаметр обработки, мм | 250 |
| Мин. диаметр цанги, мм | 2 |
| Макс. диаметр цанги, мм | 26 |
| Макс. угол спирали, ° | ± 45 |
| Угол наклона шлифовального круга (от горизонтальной оси), ° | ± 45 |
| Наклон заточного узла, ° | 360 |
| Мощность электродвигателя шлифовального круга, кВт | 1,1 |
| Размеры шлифовального круга, мм | 150 x 32 |
| Частота вращения шлифовального круга, об/мин | 6000 |
| Напряжение, В | 380 |
| Длина, мм | 1300 |
| Ширина, мм | 1100 |
| Высота, мм | 1650 |
| Вес, кг | 550 |
