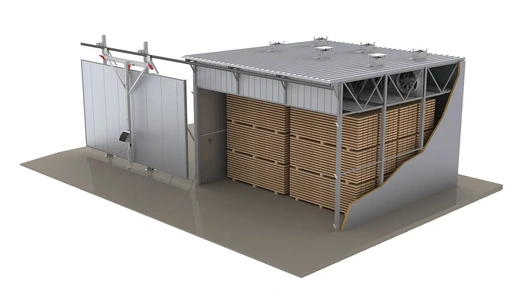

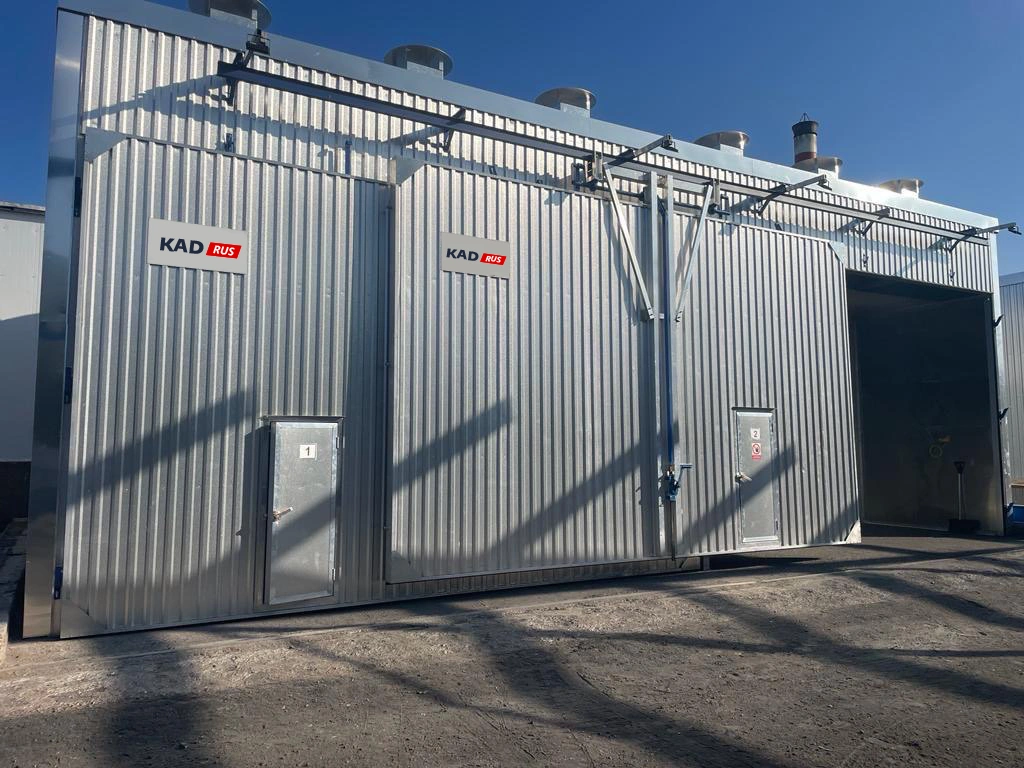

Сушильные камеры для пиломатериала KADRUS
(голосов 0)
Артикул: pri712020 Код товара: 108175
На складе: 1 шт.
Сушильные камеры конвективного типа KADRUS – предназначены для сушки сырых пиломатериалов до заданного значения влажности (например до транспортной влажности, либо до столярной влажности).
Сушильные камеры KADRUS – это результат долгой работы инженеров компании ПРАЙД с заводом изготовителем. Камеры KADRUS включили в себя все главные преимущества европейских сушильных камер и сделаны на мощностях российского завода, что полностью решает проблему обслуживания и исключает влияния западных санкций. Алюминиевый корпус российского производства, Специальные профиля взяты с европейских аналогов, все внутреннее оборудование производства Италия

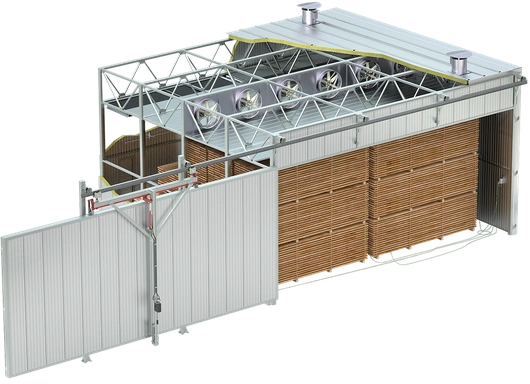

Конструктивные особенности KADRUS 30 м³
 |
КАРКАС kad Массивный силовой каркас из алюминиевого профиля высокой прочности, специально спроектированный и рассчитанный на работу в суровых российских условиях.
|
 |
СТЕНЫ KAD Конструкция стен – традиционная и состоит из горизонтальных панелей кассетного типа Толщина стен 1,0 мм (опционально возможно исполнение 1,5 мм). Все кассеты изготавливаются на современном высокоточном металлообрабатывающем оборудовании с ЧПУ. После установки утеплителя стена зашивается профильным алюминиевым листом HC-20 в вариации «апельсиновая корка», что придает дополнительную жесткость конструкции и матовый оттенок. |
 |
УТЕПЛИТЕЛЬ KAD В качестве утеплителя используется минеральная вата 100-200 мм (плотность 37). По требованию заказчика минеральная вата может быть заменена на термостойкий пенополистирол. |
 |
ФЕРМЫ KAD Конструкция связей внутри каркаса выполнена с использованием пространственных ферм из усиленного профилиля, поэтому камера способна выдерживать снеговую нагрузку до 260 кг/м2. |
 |
ФУНДАМЕНТ KAD Для подготовительных стротиельных работ имеется подробная схема фундамента. Весь низ каменты заливается бетоном. Это упрощает процесс монтажа. |
 |
ВОРОТОА СУШИЛЬНОЙ КАМЕРЫ KAD Конструкция ворот была сделана на основе опыта европейских сушильных камер. Каркас ворот изготовлен из усиленных профилей. Все элементы крепежей из нержавейки и алюминия, для предотвращения появления коррозии. Ворота полностью изолированы благодаря специальному профилю из твердого силикона по всему периметру ворот. Для подъёма ворот используется механическая алюминиевая тележка с редуктором, которая обеспечивает легкий подъём и сдвиг ворот. Монорельс крепится на мощные алюминиевые кронштейны |
 |
КРЫША KAD Крыша выполнена из кассет аналогичных стеновым панелям, но толщиной 1,5 мм. Кассеты заполняются утеплителем и закрываются листом толщиной 1 мм. Констукция крыши предназначена для того, чтобы по ней без труда можно было ходить, не повредив ее. Площадь возле заслонок закрыта гладким листом, чтобы предовратить образование луж. |
 |
ИНСПЕКЦИОННЫЕ ДВЕРИ KAD Количество дверей – 2 шт (спереди и сзади) Как и вся конструкция камеры, инспекционные двери выполнены также из алюминиевого корпуса с селиконовыми прокладками. Внутри двери теплоизоляционный материал как и в стенах камеры (мин.вата либо полистирол) Наличие 2х инспекционных дверей упрощает обслуживание и контроль процесса сушки для оператора сушильной камеры. |
 |
ПОДВЕСНОЙ ФАЛЬШ-ПОТОЛОК KAD Состоит из профильных алюминиевых листов, установленных на специальные направляющие, что обеспечивает простоту монтажа и даёт доступ к вентиляторам при проведении их обслуживания. |
 |

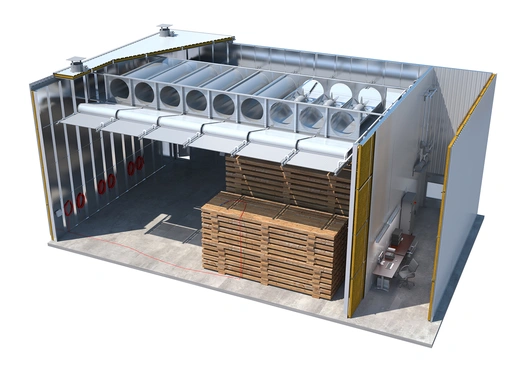

СИСТЕМА ВЕНТИЛЯЦИИ KAD Все камеры KAD RUS укомплектовываются осевыми вентиляторами, которые устанавливаются на алюминиевой ферме над фальш-потолком. Электродвигатель вентилятора предназначен для работы при температуре более 115°С (класс теплостойкости Н), и влажности 100%, в тропическом исполнении, скорость вращения вала 1500 об/мин., степень защиты IP 55 (пылезащищенный, защита от водяных струй со всех сторон), необслуживаемый, поэтому практически исключен выход двигателя из строя. Ресурс работы составляет порядка 10 - 15 лет. Производитель двигателей – Lafert (Италия). Крыльчаток – Elektrovent (Италия). |
 |
ВЕНТИЛЯТОРЫ KAD Крыльчатка вентилятора диаметром 800 мм, отлита под давлением из алюминиевого сплава и динамически сбалансирована, что придаёт ей легкость и коррозийную стойкость. Скорость воздушного потока 3,2-4,2 м/сек. 8-ми лопастная конфигурация, алюминиевая, реверсивная с симметричным профилем - для обеспечения одинаковой эффективности при вращении в обоих направлениях. Благодаря идеальной заводской балансировке и калибровки угла атаки лопастей под рабочую мощность двигателя достигается максимальный коэффициент полезного действия и, вследствие этого, происходит экономия энергии. Рабочая температура от -800 С до +3000 С. Обечайки также выполнены из алюминия. Частонник – опция. |
 |
ТЕПЛООБМЕННИКИ KAD Система нагрева состоит из биметаллических двухрядных теплообменников: трубы из нержавеющей стали, ребра из алюминия. Такое сочетание материиалов не создает классическую гальваническую пару, предотвращает коррозию слабокислой среды внутри камеры, а также предотвращает паровую эрозию. Такие теплообменники максимально стойки к разморожению системы. Маленький шаг оребрения увеличивает площадь нагревательных элементов, а следовательно и поверхность нагрева. Теплообменники снабжены или ответными фланцами или обвязкой с выводом двух труб наружу. Двухрядность калорифера позволяет максимально увеличить теплоотдачу, не создавая при этом выше расчетных препятствий для потока воздуха. Также установлены автоматические клапана для спуска воздуха и кран для слива воды - нержавейка, с толщиной трубы 1,5 мм, и алюминиевым оребрением |
 |
ТРЕХХОДОВЫЕ КРАНЫ РЕГУЛИРОВАНИЯ ПОДАЧИ ГОРЯЧЕЙ ВОДЫ KAD В системе подачи горячей воды в контур сушильной камеры, используется импортный 3х-ходовой кран BELIMO (Швецария). Кран регулирует подачу воды в пропорциональном режиме. Краны Belimo отличает долговечность и надежность в использовании. Сам кран выбирается в зависимости от объема и модели сушильной камеры, а также типов теплообменников. |
 |
ВОЗДУШНЫЕ ЗАСЛОНКИ KAD Конструкция исключает конденсацию водяных паров и обмерзание канала. Поворотная заслонка вращается во фторопластовых подшипниках, не требующих обслуживания. Каждый канал имеет индивидуальный сервопривод BELIMO в специальном защитном корпусе. Сами заслонки могут быть расположены как на крыше, так и на боковых стенках сушильной камеры |
 |

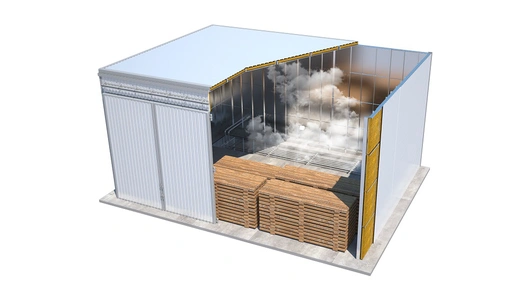

ДВУХСТОРОННЯЯ СИСТЕМА УВЛАЖНЕНИЯ KAD Двухсторонняя система увлажнения поставляется вместе с двумя электромагнитными клапанами и располагается на задней стенке и на стенке над воротами. Благодаря двум веткам увлажнения включаются форсунки той стороны, в чью сторону работает реверс. Это исключает возможность сбивания капель увлажнения на стены камеры и прямого попадания на древесину и в несколько раз увеличивает эффективность работы системы увлажнения. Трубы, на которых закреплены распыляющие форсунки из латуни, изготовлены из меди.
Насосная станция включена в комплектацию. |
 |
ЭЛЕКТРОЩИТ УПРАВЛЕНИЯ KAD Частотник устанавливается по умолчанию Электрощит управления, отвечающий самым высоким и современным требованиям, имеет полную электрозащиту, имеет дублирующее управление, полную световую и звуковую индикацию и максимальную степень надежности. Электрическая панель осуществляет автоматическое или ручное управление всеми функциями сушильного процесса. Встроенные огни помогают оператору отслеживать текущее состояние и помогают легко найти и устранить неисправность. Характеристики: - Защита по входному напряжению: а) от перекоса фаз б) от пропадания фазы в) от пропадания нуля г) от подмены фазы вместо нуля д) от отклонения напряжения е) от чередования фаз - Защита силовых выходных цепей: а) от перегрузки б) от обрыва цепи в) от короткого замыкания - Защита коммутационных цепей внутренней разводки щита - Световая индикация аварийной цепи - Защита выходных цепей контроллера - RC защита - Последовательный запуск моторов (интервал 1 сек.) - Индикация состояния каждого мотора (работа, пауза, авария) - Защита от случайного включения вентилятора в реверсивную сторону без паузы - Контроль, индикация и защита от неблагоприятных температурных режимов эксплуатации пульта управления - Стабилизатор питания контроллера - Двукратный запас мощности блока питания контроллера - Индикация включения СЩУ - Индикация нарушения климатических установок - Индикация состояния входного напряжения (В случае отклонения напряжения сети от нормы произойдет отключение моторов, при восстановлении питания моторы будут запущены автоматически по истечении 3-х минут) - Индикация направления вращения моторов - Индикация подаваемых импульсов на приводы заслонок, крана, системы увлажнения (откр. или закр.) - Индикация состояния предохранителей выходных линий. - Индикация положения переключателей режима (ручной или автоматический) - Возможность пропорционального управления каждым контуром (нагревом, увлажнением, обдувом или аспирацией) в отдельности (без участия контроллера) - Возможность работать полностью без участия контроллера - Две независимые от направления вращения вентиляторов, линии увлажнения - При аварийном выключении контроллером вентиляторов из-за критически низкой влажности воздуха будут задействованы одновременно две линии увлажнения - При отключении и включении электропитания процесс сушки самостоятельно продолжится с места остановки. |
 |
СИСТЕМА УПРАВЛНИЯ dTOUCH (Производство Италия) KAD dTOUCH - это более дорогостоящий вариант автоматики для сушильной камеры, так как выполнена она на одном из новейших и передовых контроллеров, существующих на сегодняшний день на мировом рынке. Система позволяет полностью в автоматическом режиме управлять процессами сушки как от самого контроллера, так и дистанционно с персонального компьютера. dTOUCH комбинирует продвинутую и гибкую, адаптирующуюся под конкретные условия технологии сушки древесины систему управления с новейшими мировыми разработками в области сушки древесины. Широкий спектр базовых программ сушки более чем для 400 пород древесины, в том числе и особые циклы для сохранения или изменения естественного цвета древесины, для быстрой сушки и так далее. Контроллер dTOUCH, используя базу данных и информацию, полученную от датчиков, а также входные данные от пользователя (такие как требуемое качество, приоритет времени или качества), каждый раз создает наиболее подходящую, с учетом конкретных потребностей, программу для сушки древесины. dTOUCH может автоматически идентифицировать некоторые критические состояния (замороженный лес, нечувствительный лес и т.д.) и изменить цикл сушки, применив самое подходящее решение для идентифицированной проблемы. Создание программы сушки больше не требует, чтобы пользователь знал о методах сушки древесины и программируемых параметрах, таких как температура, влажность, время и т.д. Достаточно "объяснить" системе, что является особыми требованиями, отвечая на некоторые простые вопросы, и система создаст самый подходящий цикл. DRYELITE — это система управления, которая переносит концепцию сушки в эпоху облачных вычислений. Основанная на прочном фундаменте системы dTOUCH, теперь она предлагает большое количество эксклюзивных функций, которые делают ее новой точкой отсчета для современной сушилки. Специально разработанный пользовательский интерфейс был создан для обеспечения наилучшего взаимодействия с пользователем, стараясь скрыть за привлекательным и комфортным внешним видом большой список дополнительных функций, чтобы удовлетворить различные потребности различных типов систем и режимов сушки. |
 |
БЕСПЛАТНОЕ ОБУЧЕНИЕ ПЕРСОНАЛА KAD В рамках Мастер-класса вы познакомитесь с: 1. Основами сушки древесины с использованием промышленных контроллеров. 2. Различными методами и технологиями сушки древесины и их преимуществами. 3. Правилами настройки и использованием промышленных контроллеров для оптимальной сушки древесины. 4. Практическими советами и рекомендациями по оптимизации процесса сушки и предотвращению дефектов. 5. Получите ответы на интересующие Вас вопросы. Наш Мастер класс проводится опытными специалистами, которые имеют богатый опыт в области сушки древесины и промышленных контроллеров. Мы предлагаем индивидуальный подход к каждому участнику, чтобы максимально удовлетворить ваши потребности и цели. После прохождения Мастер-класса вы получите: 1. Практические навыки в области сушки древесины. 2. Уверенность в применении промышленных контроллеров для оптимальной сушки древесины. 3. Возможность повысить эффективность и качество процесса сушки в вашей компании. |
Технические характеристики станка KADRUS 30 м³
| Общие характеристики | |
| Внешний габарит сушильной камеры, м | 7.0 х 4.6 х 5.4 |
| Внешний (полезный) размер суш.камеры (фронт х глубина х высота до фальш. потолка, м | 6.6 х 4.3 х 4.1 |
| Максимальная температура теплоносителя на выходе, С° | 90 - 95 |
| Объем загрузки пиломатериала (при средней толщине 50 мм/40мм и прокладках 25 мм, м3 | 30 |
| Количество штабелей, шт | 1х3х3=9 |
| Количество вентиляторов, шт. | 3 |
| Теплоноситель | Горячая вода |
| Мощность вентиляторов, кВт | 3 |
| Диаметр вентиляторов, мм | 800 |
| Количество оборотов вентилятора, об/мин | 1500 |
| Суммарный воздушный поток, м3/час | 90 000 |
| Количество форсунок, шт | 4+4 |
| Трехходовой кран с приводом | ДУ50 |
| Количество датчиков влажности древесины + влажности воздуха + темп. Воздуха., шт | 8+2+2 |
| Воздушные заслонки,размер и количество | 400х200 мм. 4 шт |
