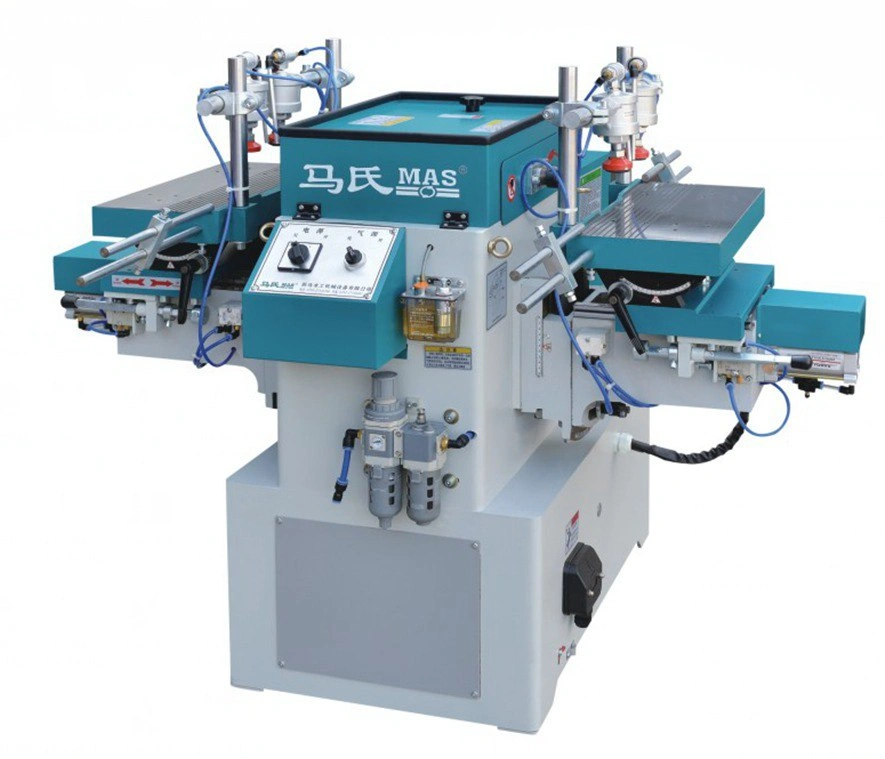

Сверлильно-пазовальный автоматический станок MAS MS3112
(голосов 0)
Артикул: prims3112 Код товара: 108173
Под заказ
Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

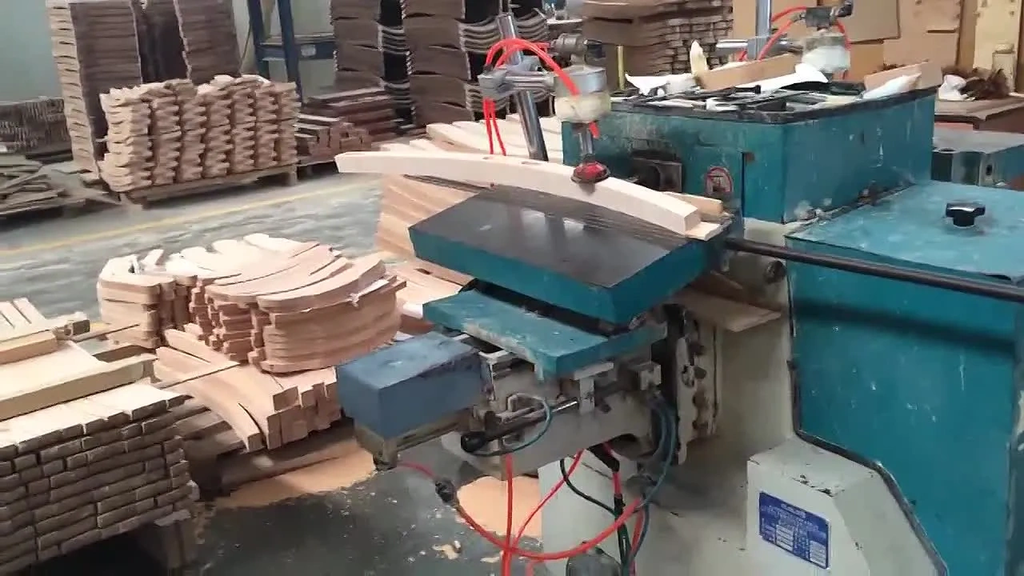

Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
Пазование
Преимущества:
- Автоматическое перемещение шпинделя
- 2 шпинделя
- Работа одновременно на 2-х столах
- Пневмоприжим
- Столы наклоняются в 2-х плоскостях
- 2 пневмоприжима на каждом столе
- Рабочие столы регулируются по высоте и углу наклона
- Быстрая настройка на нужный размер
- Высокая скорость обработки
- Надежная конструкция
- Станок может работать в карусельном режиме
Конструктивные особенности MAS MS3112
|

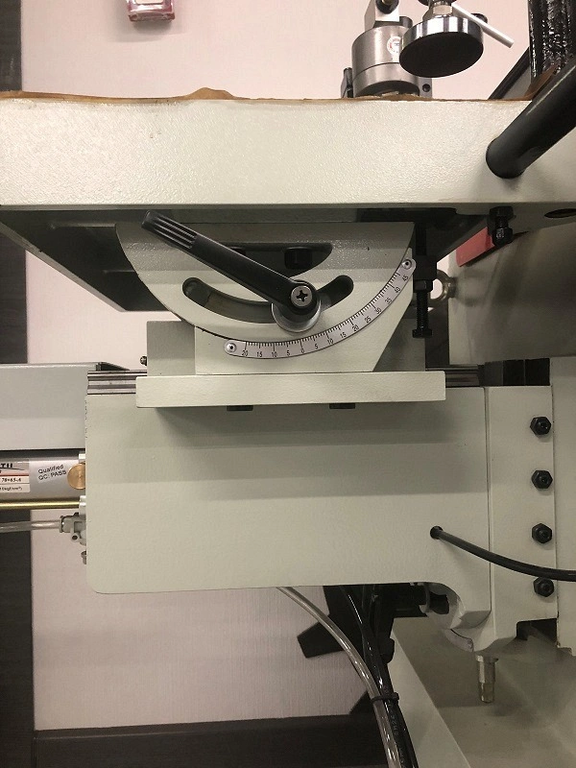

НАКЛОН СТОЛА

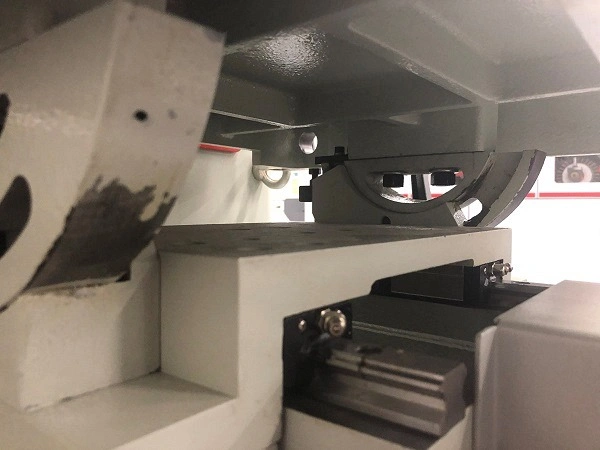

Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/- 45°. В выбранном положении стол фиксируется зажимными винтами с обеих сторон. |
|

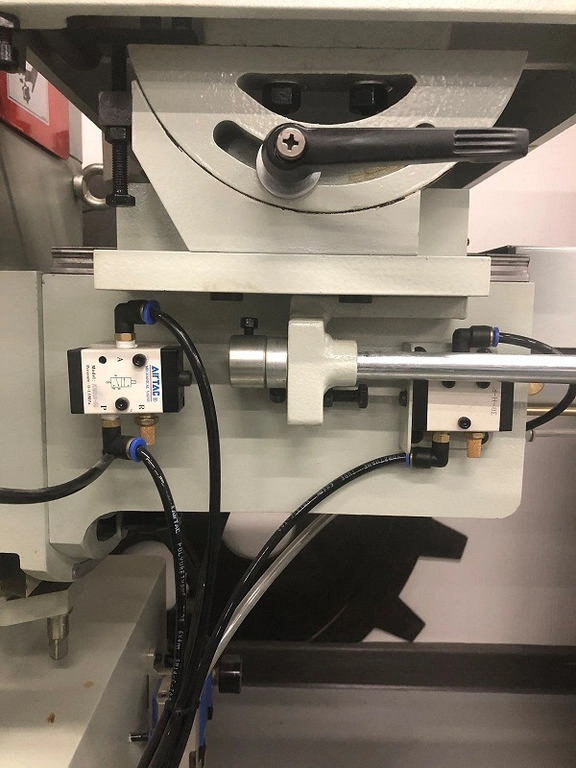

РЕГУЛИРОВКА СТОЛА ЛЕВО/ПРАВО

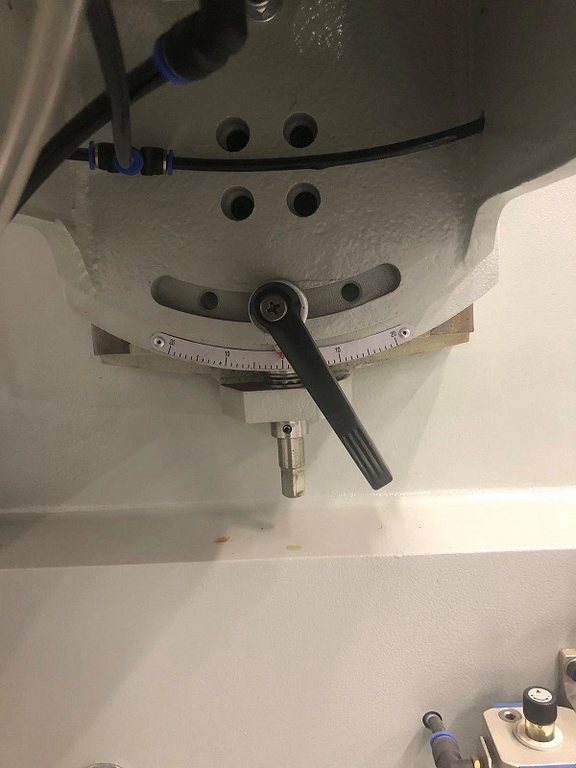

Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/- 20°. В выбранном положении стол фиксируется зажимным винтом. |
|

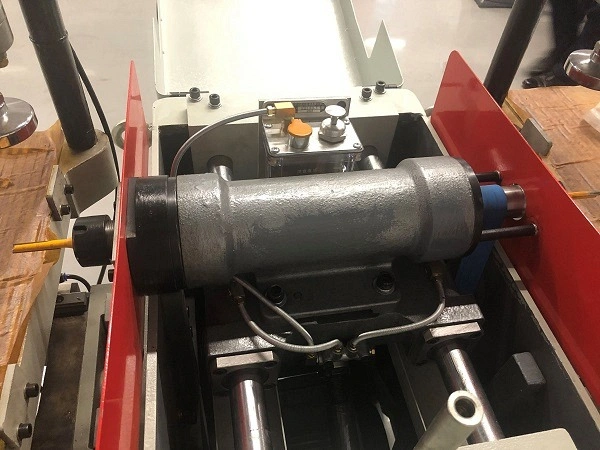

СИСТЕМА СМАЗКИ ШПИНДЕЛЯ
Оснащена масляным баком, шлангами, проведенными в соответствующие точки и ручным насосом. Это позволяет снизить человеческий фактор при обслуживании шпинделя и увеличивает ресурс станка. |
|
ПОДАЧА СТОЛОВ
Гидропневматическая подача столов обеспечивает плавность и равномерность хода даже при обработке твердых пород древесины. Столы перемещаются по надежным линейным направляющим, что гарантирует точность и легкость хода |
|

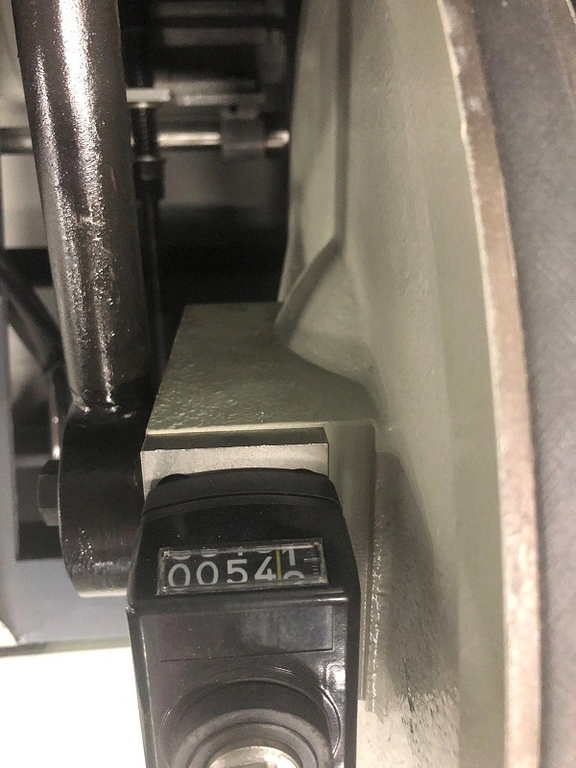

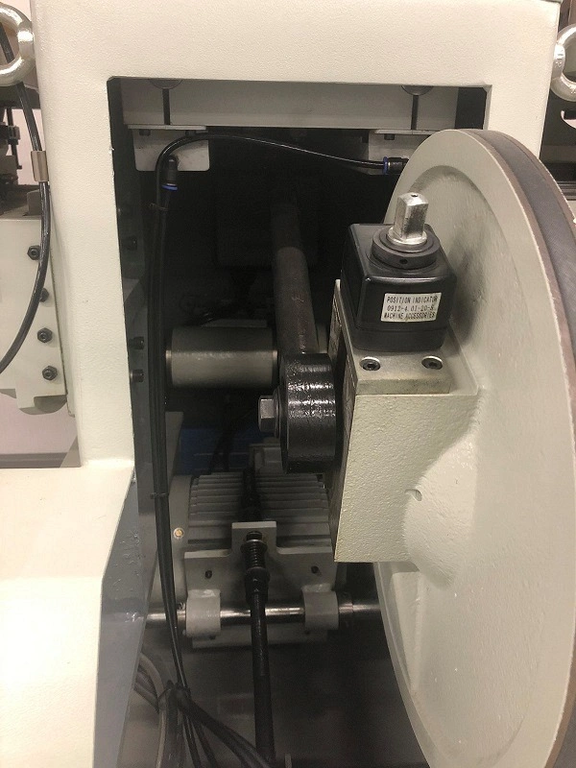

НАПРВЛЯЮЩИЕ ГЛУБИНЫ ПАЗА
Глубина паза удобно регулируется концевым выключателем. Направляющая имеет измерительную шкалу |
|

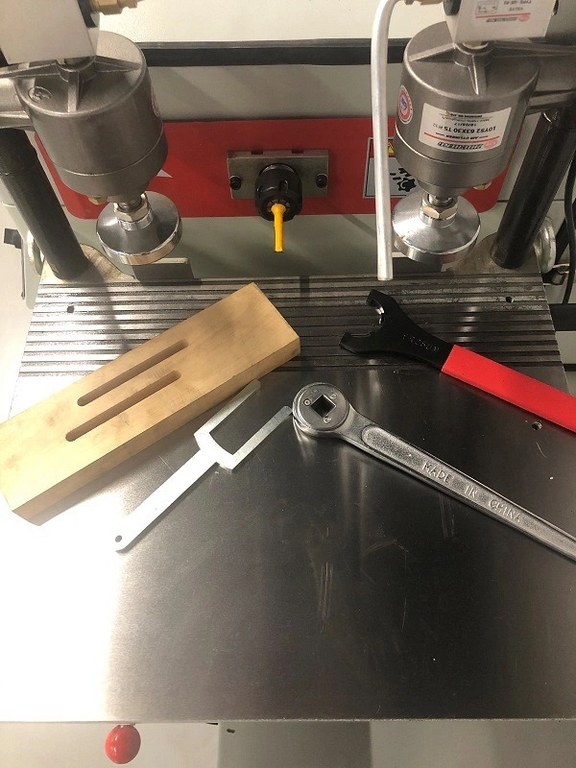

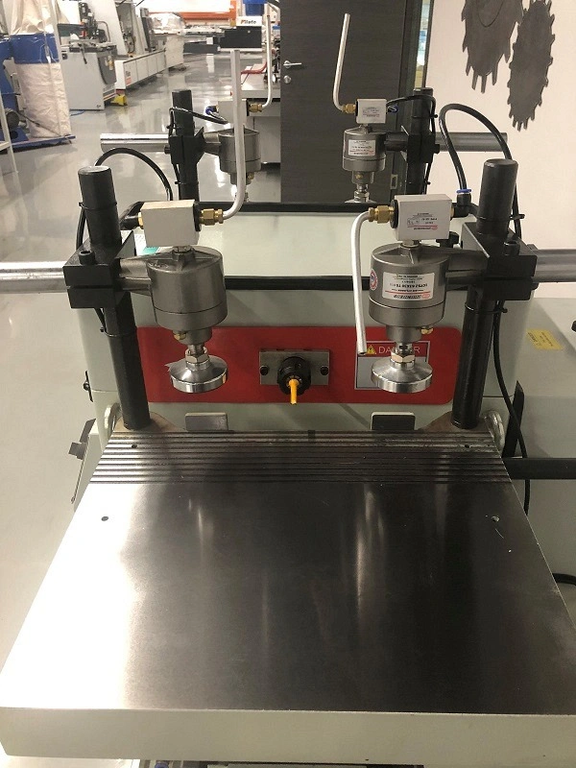

ФИКСАЦИЯ ЗАГОТОВКИ
Надежную фиксацию заготовки на рабочих столах обеспечивают пневмоприжимы. На каждом столе по 2 пневмоприжима |
|
СИСТЕМА ПРИВОДОВ
Скорость вращения инструмента и скорость осцилляции регулируются отдельными ремнями. Это значительно повышает надежность всей системы и позволяет увеличить скорость вращения инструмента до 16000 об/мин, а скорость осцилляции изменять в диапазоне 170 - 230 движений/мин. |
Технические характеристики станка MAS MS3112
| Общие характеристики | |
| Максимальное расстояние между центром шипа и рабочим столом, мм | 70 |
| Высота подъема рабочего стола, мм | 100 |
| Угол наклона рабочего стола | ±45 |
| Передний наклон рабочего стола(вправо-влево) | ±20 |
| Конус под цангу | ER25 |
| Размеры рабочего стола, мм | 220 х 490 |
| Частота вращения шпинделей, об/мин | 16000 |
| Параметры обработки | |
| Максимальная ширина обработки, мм | 120 |
| Максимальная глубина обработки, мм | 60 |
| Мощность узлов | |
| Установленная мощность, кВт | 2.2 |
| Габаритные размеры | |
| Длина, мм | 1500 |
| Ширина, мм | 900 |
| Высота, мм | 1300 |
| Вес, кг | 500 |
