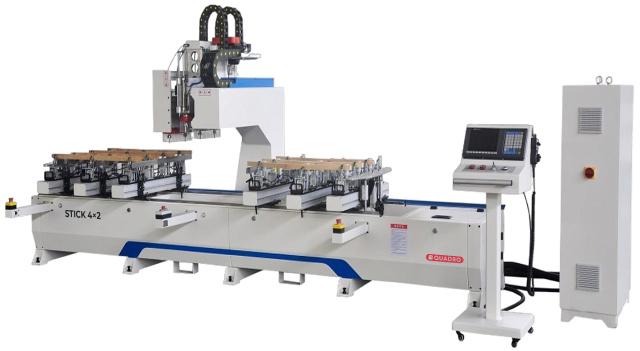

Сверлильно-пазовальный обрабатывающий центр с ЧПУ QUADRO STICK 4х2 STICK 4х2

Код товара: 106442

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

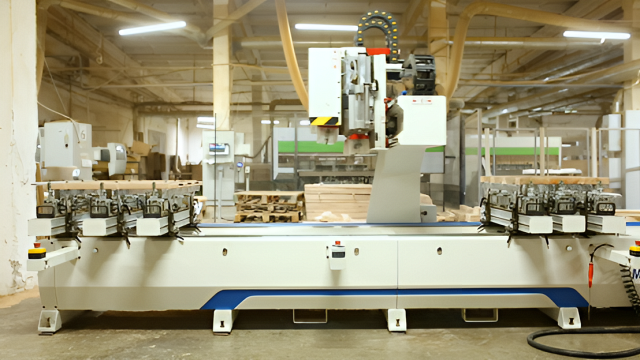

Сверлильно-пазовальный обрабатывающий центр с ЧПУ QUADRO STIKC 4x2 предназначен для автоматической выборки пазов и отверстий в древесине.

ОБЛАСТЬ ПРИМЕНЕНИЯ QUADRO STICK

Подходит для стульев, мягкой мебели, кроватей, лестниц, внутренней отделки помещений, а также обработка деталей сверлением и долбежкой на других деревообрабатывающих и мебельных предприятиях

Получаемые изделия

СХЕМА ОБРАБОТКИ QUADRO STICK

	Овальная продольная
	Двойная овальная продольная
	Круглая торцевая
	Овальная торцевая

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ QUADRO STICK

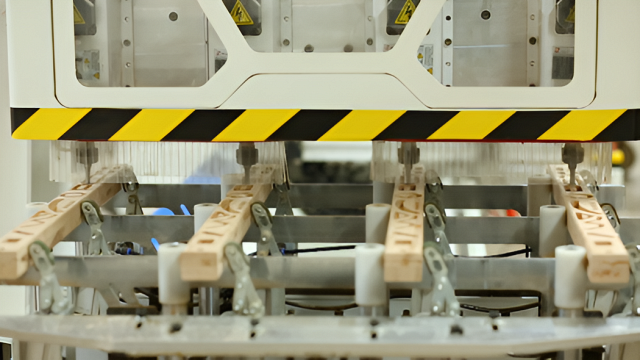

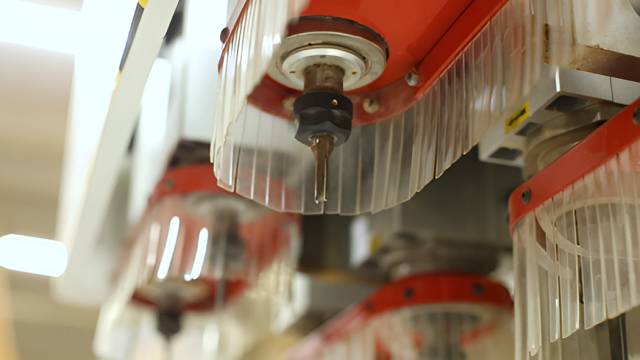

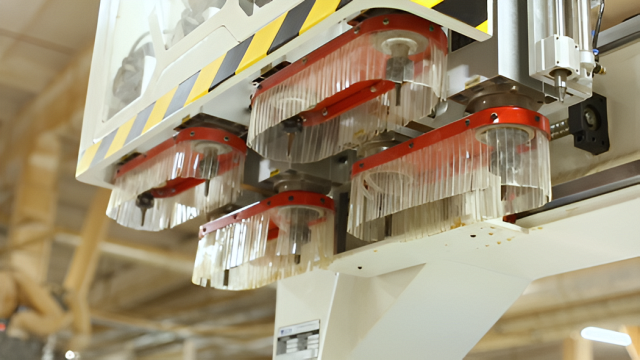

	Фрезерная голова 2х4 Обрабатывающий центр оснащён несколькими группами шпинделей - всего 4 группы. Каждая группа имеет 2 шпинделя 3,7 кВт х 2,2 кВт. Данная модификация позволяет одновременно обрабатывать сразу 4 изделия и осуществлять мнгновенную смену инструмента. Шпиндели имеют цанговые зажимы ER25 и ER20, максимальный размер хвостовика составляет 12,7 мм. Максимальная длина инструмента для обработки может достигать 100 мм. На каждой группе шпинделей установлен аспирационный кожух, который подключается к централизованной аспирации, что позволяет исключить распространение пыли во время обработки.

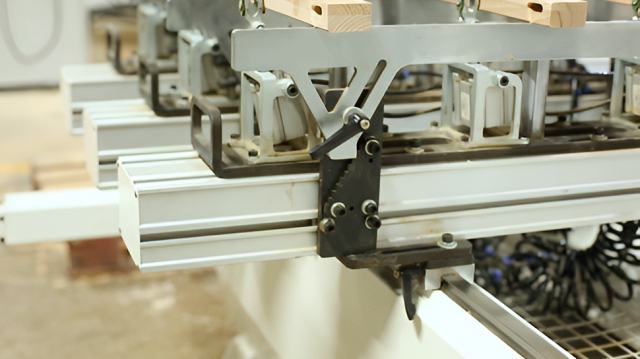

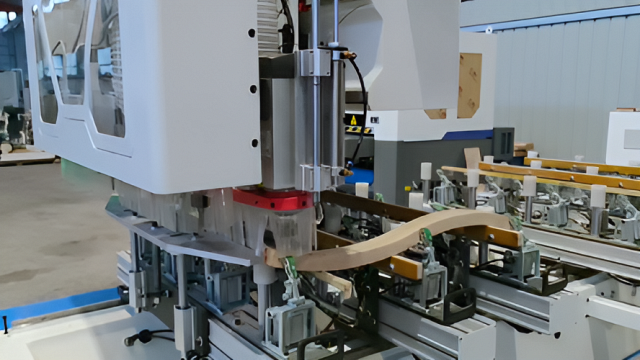

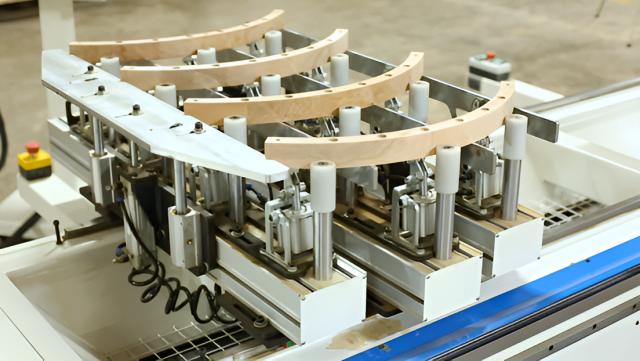

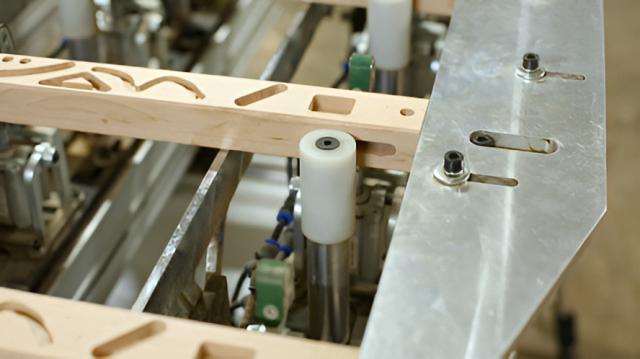

	Рабочий стол Обрабатывающий центр имеет уникальную конструкцию двойного стола - что позволяет обрабатывать небольшие изделия в маятниковом режиме, а так же крупногабаритные изделия до 3400 x 160 x 100 мм в совмещённом режиме. Для быстрой перенастройки зажимов по длине используются пневматические зажимы - это удобство для оператора и повышение производительности при обработке разных деталей.

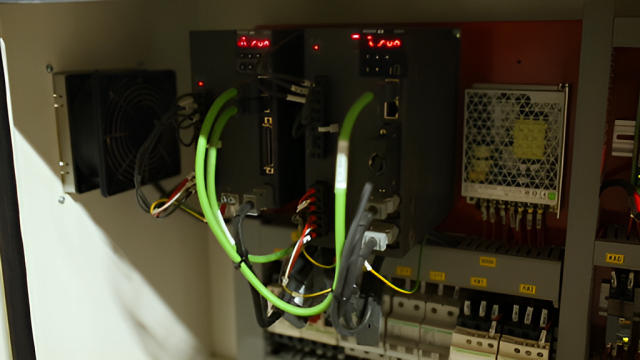

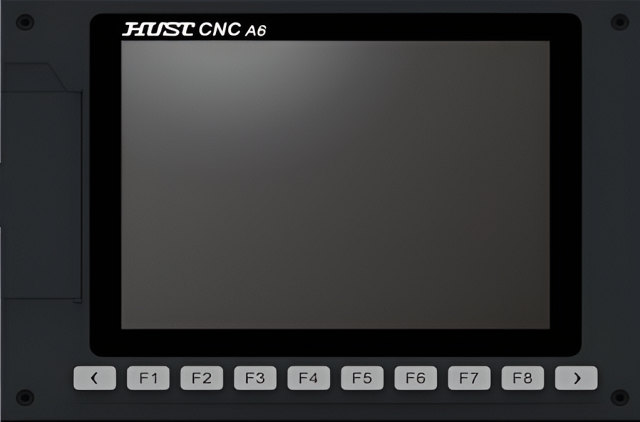

	Ситема управления станком Сервоприводы, серводвигатели и системы управления производятся на тайваньской платформе Edraw. Двигатель представляет собой абсолютный энкодер с более сильной защитой от помех. Нет необходимости возвращаться в исходное положение каждый раз при включении устройства.

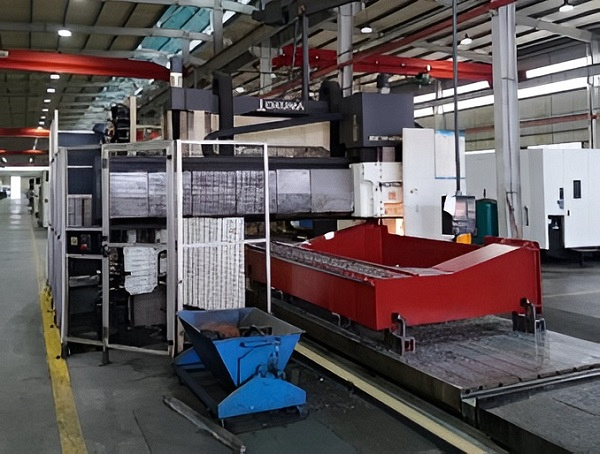

	Станина Конструкция портала с большим пролётом, позволяет обрабатывать крупногабаритные изделия до 3400 x 160 x 100 мм. Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали, обеспечивающая стабильную и точную работу обрабатывающего центра на максимальных скоростях перемещения. Станина и другие конструкции станка проходят термическую обработку. Это необходимо для обеспечения высокой твердости и прочности стали, а так же обеспечивает достаточную степень жесткости конструкций станка и хорошую устойчивость к статическим и динамическим нагрузкам. Структурная прочность рамы проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность оборудования при любых нагрузках и отсутствие провисания портала даже при использовании массивного инструмента.
	Промышленный редуктор NABTESCO (Япония) Точность непрерывной обработки обеспечивается безлюфтовыми циклоидальными редукторами от мирового лидера в этой области. Применяемые редуктора, имеют увеличенные шариковые радиально-упорные подшипники, обеспечивая увеличенные радиальные и осевые нагрузки на выходной вал редуктора, а так же они обладают высокой жесткостью при крутящем моменте, что обеспечивает исключительную точность повторения и траектории даже при силовых режимах резания.
	Профильные линейные направляющие HIWIN (Тайвань) Профильные линейные направляющие специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики по грузоподъемности. Четырех точечный контакт каретки и рельса, достигается четыремя рядами шариков, благодаря чему обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях.
	Высокоточные ШВП ABBA LINEAR TECH (Тайвань) Перемещения по осям «Y, Z» обеспечиваются шариковинтовыми парами с предварительным натягом. Высокий базовый класс точности ШВП позволяет достигать максимальных скоростей перемещения до 80 м/мин. Компания ABBA Linear Tech Co.,LTD создана в 1999 г и является первым производителем систем линейного перемещения на Тайване. Миссия компании ABBA Linear Tech состоит в сочетании лучшего качества, долговечности эксплуатации и достижения статуса производителя линейной техники высочайшего класса.
	Косозубая рейка-шестерня APEX (Тайвань) Косозубая рейка-шестерня и планетарный редуктор по оси «X». Компания, основанная в 1987 году и начала свою деятельность с производства роботов. Зарекомендовав себя в индустрии робототехники, APEX сделала шаг вперед в области технологии высокоточных планетарных редукторов для серводвигателей, которая соответствует достижениям отрасли. Руководствуясь инновационным духом, APEX делает ставку на передовые, перспективные разработки.

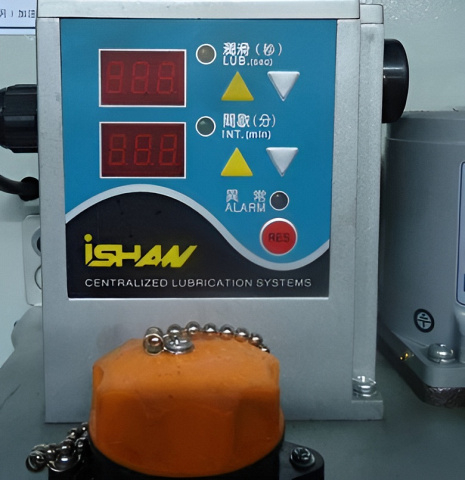

	Автоматическая система смазки Станок оснащен автоматическим смазочным насосом с направляющей рейкой и винтовым стержнем, а прецизионные детали трансмиссии автоматически и полностью смазываются через определенные промежутки времени.

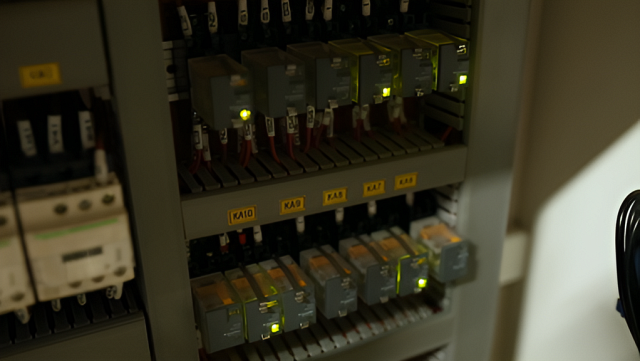

	Электроавтоматика Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric.

Технические характеристики QUADRO STICK

Характеристика	Значение
«X», мм	3430
«Y», мм	410
«Z», мм	270
Количество шпинделей, шт	4
Мощность, кВт	3,7 х 4 + 2,2 х 4
Макс. длина зажима, мм	3400
Макс. толщина зажима, мм	100
Макс. ширина зажима, мм	160
Макс. диапазон изгиба, мм	80
Макс. ширина паза, мм	25
Макс. глубина паза, мм	100
Диаметр аспирационного патрубка, мм	100
Мощность серво-двигателей по осям (X/Y/Z), кВт	2 / 0,75 / 0,75
Макс. скорость обработки, м/мин	30
Длина, мм	4500
Ширина, мм	1700
Высота, мм	2100
Вес, кг	2100

Мощность, кВт 3,7 х 4 + 2,2 х 4
Масса, кг 2100
Модель STICK STICK
Type Сверлильно-пазовальный обрабатывающий центр с чпу 4х2 4х2
