Сверлильно-присадочный станок для мебельных фасадов Filato JD 4
(голосов 0)
Артикул: 9519398jd_4 Код товара: 107037
Под заказ
Предназначен для одновременного сверления глухих отверстий под петли и винты (саморезы) в мебельных фасадах.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato JD 4
Применяется как для выполнения индивидуальных заказов, так и для серийного производства мебельных фасадов на малых, средних и крупных предприятиях, а также на участках комплектации мебели перед упаковкой.
Получаемые изделия
СХЕМА ОБРАБОТКИ Filato JD 4
 |
Схема обработки изделия |
 |
Схема сборки готового изделия |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato JD 4
 |

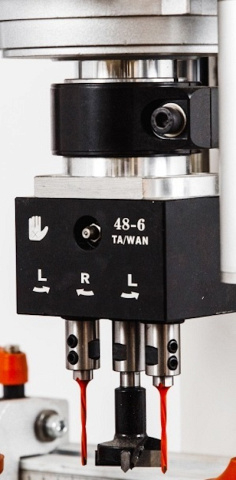

Сверлильная голова Одна 3-х шпиндельная головка имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. |
 |
Пневмоприжимы Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали. |
 |
Система регулировки глубины сверления Удобный узел благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий. |
 |
Базирующие линейки Станок оснащается 3‑мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Также в комплект поставки входит 2 откидных упора для фиксации заготовки. |
 |
Пульт управления Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. |
 |
Прецизионные направляющие Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента. |
КОМПЛЕКТАЦИЯ Filato JD 4
Стандартная
Технические характеристики Filato JD 4
| Характеристика | Значение |
|---|---|
| ЦЕНА | 736 000 ₽ |
| Макс. диаметр сверления, мм | 35 |
| Количество шпинделей, шт. | 4 |
| Количество сверлильных траверс, шт | 4 |
| Макс. глубина сверления, мм | 50 |
| Рабочее давление, атм. | 6 - 8 |
| Мощность двигателя, кВт | 4,4 |
| Длина, мм | 2700 |
| Ширина, мм | 800 |
| Высота, мм | 1550 |
| Вес, кг | 550 |
