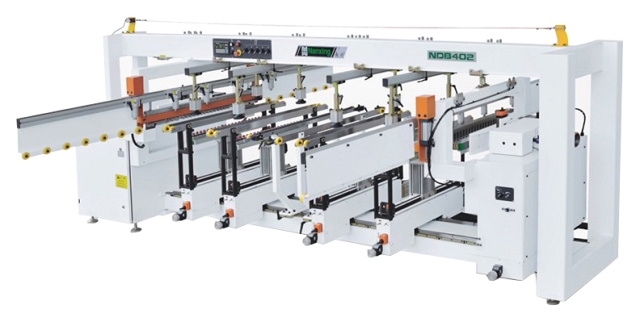

Сверлильно-присадочный станок Nanxing NDB402
(голосов 0)
Артикул: 9652199ndb402 Код товара: 107280
Под заказ
Сверлильно-присадочный станок NDB402 предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NDB402
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Пример чертежа выполняемого за один цикл сверления
СХЕМА ОБРАБОТКИ Nanxing NDB402
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NDB402
 |

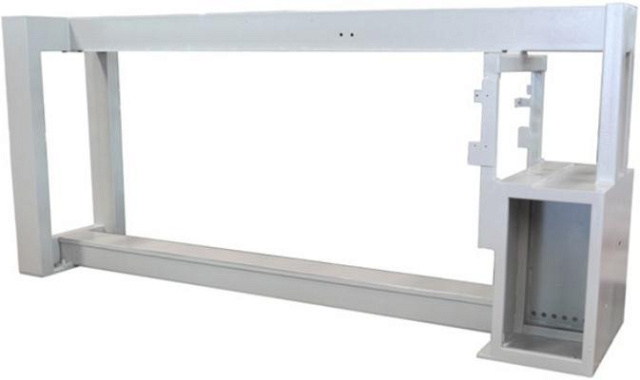

Станина Конструкция станины станка из высокопрочной стали. Большинство механических компонентов обрабатываются на передовых ЧПУ-станках и подвергаются строгому контролю качества. |
 |

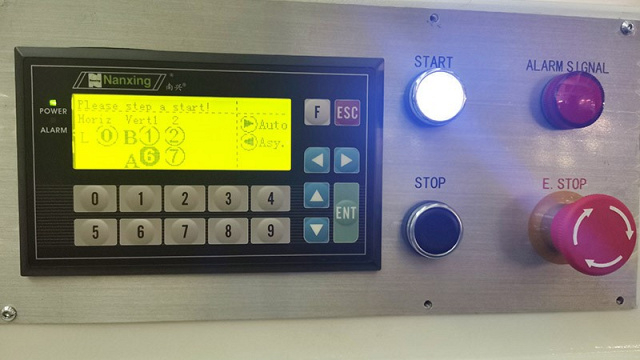

Система управления Станок управляется при помощи ПЛК Delta, операционная панель проста в использовании, нужные ряды выбираются в зависимости от различных задач сверления. |
 |
Система регулировки глубины сверления Барабан регулировки глубины сверления револьверного типа обеспечивает быструю и точную перенастройку. |
 |

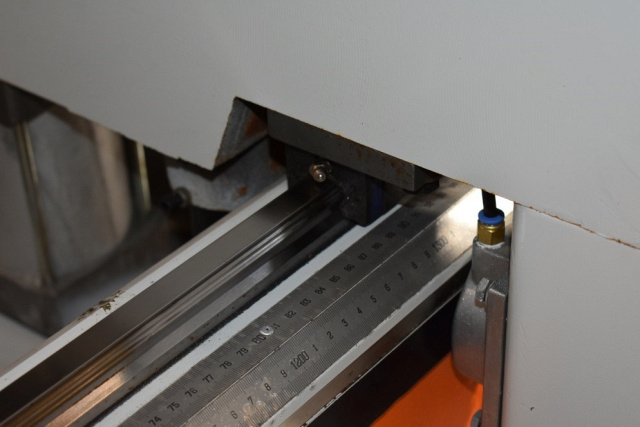

Призматические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки. |
 |
5 пневмоупоров Пять пневмоупоров с вынесенными на панель управления переключателями позволяют быстро перенастроить станок для обработки различных деталей. При этом время на перенастройку не тратится. |
 |
Вертикальная траверса Три нижние вертикальные имеют два разделенных сверлильных суппорта по 11 шпинделей с возможностью поворота каждого суппорта на 90 градусов. Это позволяет обработать на данном станке более сложные карты присадки. |
 |

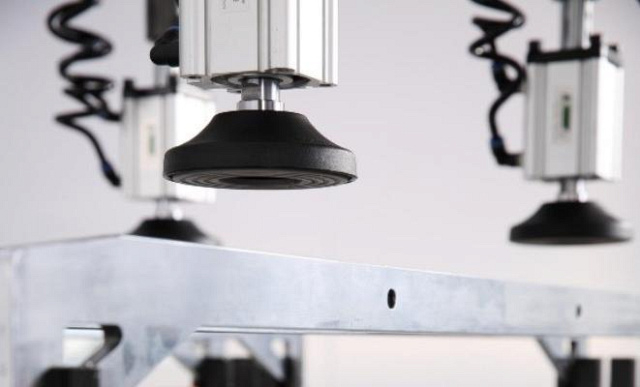

Пневморежимы Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок. |
 |

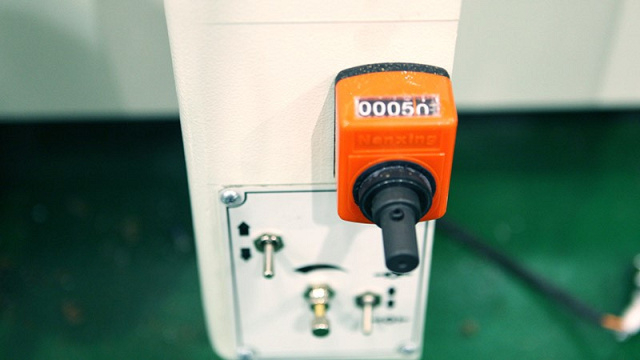

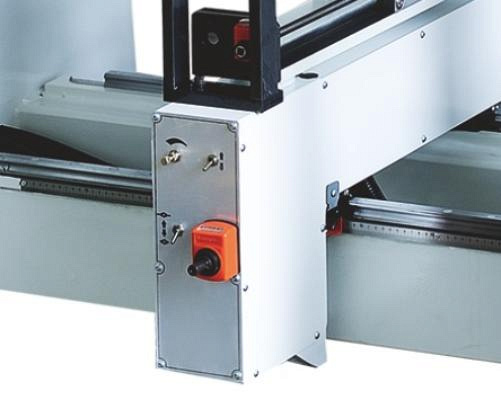

Позиционирование вертикальной траверсы Цифровые счетчики регулировки позиционирования сверлильных групп с градацией деления до 0,1 мм позволяют с абсолютной точностью выставить желаемые параметры. |
 |
Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы исключая смещение ее положения. |
 |

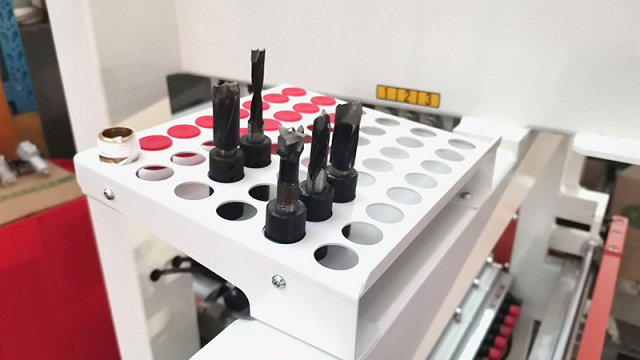

Магазин для инструмента На станке также предусмотрен магазин для удобного хранения используемых сверел. Нужные сверла всегда под рукой, это значительно экономит время оператору и повышает производительность. |
 |

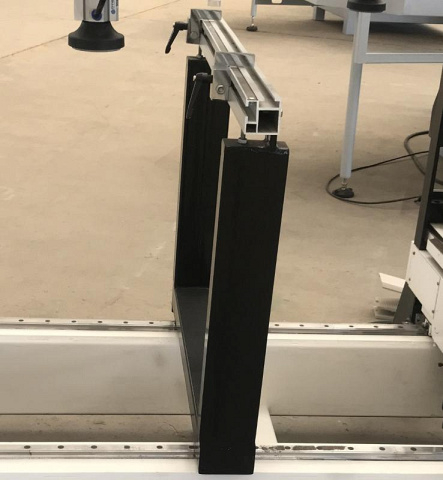

Поддерживающая опора Для обеспечения надежной базировки длинных деталей на станке предусмотрена промежуточная платформа, которая не дает провисать деталям. На платформе также расположены 2 базирующих упора. |
Технические характеристики Nanxing NDB402
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 965 502 ₽ |
| Частота вращения, об/мин | 2840 |
| Общее количество шпинделей, шт. | 130 |
| Количество горизонтальных траверс, шт | 2 |
| Количество шпинделей на горизонтальных траверсах, шт. | 42 (21 x 2) |
| Количество нижних вертикальных траверс, шт. | 4 |
| Количество шпинделей на нижних вертикальных траверсах, шт. | 88 (11 x 2) x 4 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Мин. длина заготовки, мм | 90 |
| Толщина детали, мм | 8 - 70 |
| Макс. длина заготовки, мм | 2850 |
| Макс. глубина сверления, мм | 50 |
| Мощность двигателя, кВт | 13,4 |
| Мощность электродвигателя, кВт | 13,4 |
| Рабочее давление, атм. | 6 - 8 |
| Макс. расстояние между шпинделями, мм | 2500 x 640 |
| Мин. расстояние между шпинделями, мм | 160 x 32 |
| Длина, мм | 4800 |
| Ширина, мм | 2835 |
| Высота, мм | 1575 |
| Вес, кг | 2200 |
