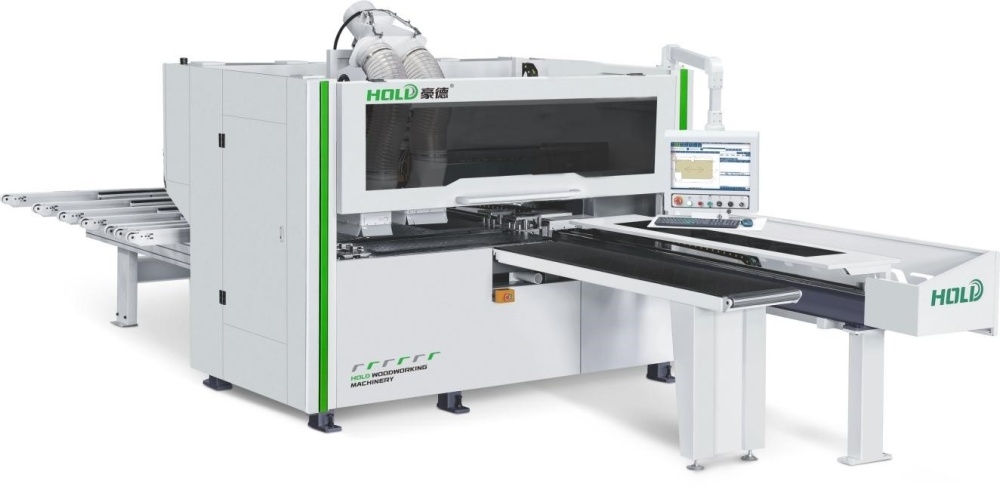

Сверлильно-присадочный станок с ЧПУ HOLD HB621CG

Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов.
Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Преимущества HOLD HB621CG

· В середине верхней сверлильной головы имеется дополнительное аспирационное отверстие, чтобы решить проблему попадания пыли на поверхность заготовки.

· Верхний шпиндель оснащен горизонтальным пильным диском и вертикальной фрезой. Пильный диск предназначен для горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов.

· Минимальный размер обрабатываемой заготовки - 70X30 мм.

· Подающий захват имеет уникальную конструкцию с отверстием в середине, таким образом, что небольшая заготовка в положении захвата может быть просверлена в центре.

· Большой резервуар сжатого воздуха со стабилизацией давления.

· Интеллектуальная система бокового выравнивания.

· В нем используется прецизионная зубчатая рейка. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания.

· Два захвата управляются сервоприводом для точного позиционирования. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват может быть оснащен функцией обдува, которая позволяет сдувать пыль с захвата и избегать защемления панели.

· Одновременная обработка верхнего и нижнего паза.

· Обработка двух плит одновременно.

· Функция моделирования может заранее смоделировать обработку заготовки, чтобы избежать неправильной работы.

· Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента.

· Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников.

· Многоосевая система ЧПУ, многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно, что позволяет легко определить, не пропущен ли какой-либо процесс. В то же время, управление разгрузкой и обработкой использует многоканальную технологию управления, поэтому зажим возвращается в положение приема для захвата новой панели после того, как обработанная панель разгружена.

Особенности конструкции HOLD HB621CG

	Схема расположения рабочих группВерхняя голова 2 шт.: 9+9 вертикальных шпинделей, 8+8 горизонтальных; 1 фрезерный шпиндель; 1 пазовая пила (торцевая). Нижняя голова: 9 вертикальных шпинделей; 2 фрезерных шпинделя.
	Комбинированный верхний шпиндель (запатентованная технология)Шпиндель оснащен как горизонтальным пильным диском, так и вертикальной фрезой и может два вида процессов. Пильный диск предназначен для выполнения паза в торце заготовки для прокладки проводов, светодиодной ленты и других индивидуальных процессов.
	Система сканированияСканер для работы со штрих-кодами и QR-кодами автоматически загружает графические файлы и сокращает время перехода на различные карты присадки. Позволяет экономить рабочее время.
	Интерфейс управленияОперационное программное обеспечение на базе Windows. Мощное, простое в управлении.
	Интеллектуальный боковой упорБоковой упор для дополнительной поддержки детали во время операций обработки. Автоматическое позиционирование в зависимости от ширины панели.
	Прецизионный направляющий рельсНаправляющий рельс при изготовлении обрабатывается на крупногабаритном портальном обрабатывающем центре с ЧПУ, с высокой точностью, что позволяет обеспечить стабильность хода при высокоскоростной работе станка.
	Двойной захватДва захвата управляются сервоприводами и обеспечивают точное позиционирование. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват имеет функцию обдува, для удаления пыли/стружки во избежание повреждения заготовки
	Высокоточная рейка и шестерняСтойка 2M имеет высокие технические характеристики, большую поверхность контакта, сильную несущую способность и стабильную передачу.
	Автоматическая система смазкиРегулируемая автоматическая смазка продлевает срок службы оборудования.
	Электрокомпоненты системы управленияНизковольтное электрооборудование выбирается из известных мировых брендов, которые обладают сильной способностью защиты от помех и обеспечивают более плавную и стабильную работу оборудования.
	Система управления сервоприводомВысокопроизводительный сервопривод с шиной и двигателем абсолютного значения, обладает высокой помехозащищенностью. Нет необходимости возвращаться к базовой точке, что позволяет избежать погрешности точности, вызванной помехами переключателя базовой точки
	Воздушный рабочий столРабочий стол загрузки заготовок с воздушной подушкой, защищает заготовку от повреждений и облегчает перемещение тяжелых габаритных заготовок.
	Разгрузочный столРазгрузочный стол с приводным конвейером.

Размер обрабатываемых панелей
Мин. ширина обрабатываемой панели, мм.	30
Макс. ширина обрабатываемой панели, мм.	1 200
Мин. длина обрабатываемой панели, мм.	70
Макс. длина обрабатываемой панели, мм.	3 300
Мин. толщина обрабатываемой панели, мм.	9
Макс. толщина обрабатываемой панели, мм.	55
Максимальная скорость позиционирования
Макс. скорость по оси x, м/мин.	130
Макс. скорость по оси y, м/мин.	100
Макс. скорость по оси z, м/мин.	30
Макс. скорость по оси a, м/мин. (скорость толкателей)	60
Рабочие группы
Количество сверлильных голов, шт.	2 (сверху и снизу)
Мощность верхнего фрезерного шпинделя, квт.	6
Мощность нижнего фрезерного шпинделя, квт.	6 х 2
Скорость вращения фрезерного шпинделя, об/мин.	18 000
Конфигурация шпинделей верхних сверлильных голов	9х2 вертикальных шпинделей (2+2) х 2 горизонтальных шпинделей по Х (2+2) х 2 горизонтальных шпинделей по Y 1 фрезерный шпиндель 1 пазовая пила (торцевая)
Конфигурация шпинделей нижней сверлильной головы	9 вертикальных шпинделей 2 фрезерных шпинделя
Пазовая пила (торцевое расположение)
Максимальная глубина паза, мм.	8
Минимальная толщина панели для резки, мм.	4
Общие параметры
Система смазки	Автоматическая
Общая мощность, квт.	21,8
Питание	380В / 50Гц
Габариты, мм.	5900x2700x2500
Вес, кг.	2700
