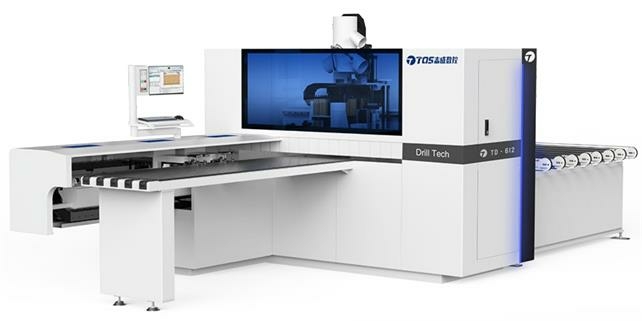

Сверлильно-присадочный станок TD-612KJ с ЧПУ для обработки деталей с 6 сторон

MWood
Код товара: 92431
Под заказ Цена товара указана по состоянию на: 29.04.2025
Актуальную информацию по стоимости и срокам поставки уточняйте у специалистов компании.
По запросу
Окупаемость: от 0 заказов Ориентировочный расчет, при 24/7 загрузке станка.
Купить в 1 клик
Сверлильно-присадочный станок TD-612KJ с ЧПУ для обработки деталей с 6 сторон
Сверлильно-присадочный станок TD-612KJ с ЧПУ для обработки деталей с 6 сторон
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Доставка Доставка осуществляется транспортной компанией. Сроки указаны ориентировочно и не учитывают выходные и праздничные дни.
Отгрузка: 26.07.2026
Доставка до: 31.07.2026
Самовывоз Самовывоз со склада поставщика, только по предварительному согласованию. Уточняйте наличие перед приездом.
Московская обл., г. Щелково, ул. Буровая, 20
Преимущества Дополнительные выгоды при покупке оборудования данного бренда, при условии нахождения оборудования в указанном городе
Бесплатная доставка по Москве при заказе от 1250тр. Для регионов бесплатно до склада ТК.
Гарантия Гарантия на новое оборудование от 12 до 36 месяцев
Сервис Сервисное обслуживание и техническая поддержка осуществляется на всей территории РФ
ПНР Пуско-наладочные работы осуществляются по дополнительному соглашению и не включены в стоимость оборудования
Нужна помощь?
8 812 448 13 14
sales@dvt-spb.ru

Сверлильно-присадочный станок TD-612KJ с ЧПУ

Описание товара

Сверлильно-присадочный станок TD-612KJ с ЧПУ представляет собой высокоточное оборудование для обработки деталей с 6 сторон. Он обладает уникальными техническими характеристиками и широкими возможностями для выполнения различных задач.

Преимущества

  • Автоматизированная система управления ЧПУ для точной и быстрой обработки деталей
  • Высокая производительность и эффективность работы
  • Надежное крепление деталей и стабильность процесса обработки
  • Удобство в эксплуатации и обслуживании
  • Идеальное сочетание цены и качества

Особенности

  • Мощность: 5 кВт
  • Скорость вращения шпинделя: 1000-6000 об/мин
  • Рабочая область: 600x1200 мм
  • Точность позиционирования: 0,01 мм

Назначение

Сверлильно-присадочный станок TD-612KJ с ЧПУ предназначен для обработки деталей различной сложности в машиностроении, металлообработке, авиационной и автомобильной промышленности.

Сферы применения

Этот станок идеально подходит для сверления, присадки и других операций по обработке деталей из металла, пластика, дерева и других материалов.

Двойной зажим, автоматически регулирующий положение в соответствии с длиной детали, имеется две вертикальные сверлильные группы, горизонтальная сверленая группа сверху, пазовальная пила сверху по длинной стороне детали и фрезерные шпиндели сверху и снизу, что позволяет добиться быстрой обработки деталей;

  • Минимальная ширина детали составляет 35 мм, что имеет уникальные преимущества станка.
  • При сверлении деталей с 6 сторон и изготовлении пазов производительность станка составит 800 деталей за 8 часов работы;
  • При комбинированном сверлении деталей с 5 и с 6 сторон и изготовлении пазов производительность станка составит 1000 деталей за 8 часов работы;
  • При сверлении деталей с 5 сторон и изготовлении пазов производительность станка составит 1100 деталей за 8 часов работы;
  • При сверлении деталей с 5 сторон производительность станка составит 1200 деталей за 8 часов работы.

Технические характеристики

Ход каждой оси & Максимальная скорость позиционирования X 5000 мм & 100 м/мин
Y 1200 мм & 80 м/мин
Z 90 мм & 30 м/мин
U 1200 мм & 60 м/мин
V 1200 мм & 80 м/мин
W 60 мм & 30 м/мин
A 5000 мм & 100 м/мин
Y2 1500 мм & 80 м/мин
Z2 90 мм & 30 м/мин
Диапазон размеров обработки Ширина детали 35-1200 мм
Длина детали 70-5000 мм
Толщина детали макс 50 мм
Объем аспирационного воздуха 7300 м3/ч
Сверлильные группы и пила Вертикальные сверла 9 шт. снизу

12 шт. сверху
Пазовальная пила продольно

1 шт. сверху
Горизонтальные сверла 8 шт. сверху (4X+4Y)
Скорости вращения сверлильных шпинделей

3400 об/мин
Фрезерные шпиндели Мощность фрезерных шпинделей

2 шт. по 3,5 кВт каждый
Крепление инструмента Цанга ER25
Скорость вращения фрезерного шпинделя 18000 об/мин
Прочие данные Высота стола 960 мм
Общая мощность 24 кВт
Электрические параметры 380 В, 50 Гц
Пневмоподключение 7-8 бар
Габариты 5200x2840x2200 мм
Вес 3900 кг

Станина и компоненты
Особенности станины:

— Многоступенчатая технология обработки станины: нанесение грунта распылением, нанесение специальной краски распылением, стремление к совершенству во внешнем виде оборудования;

— Удобный для персонала дизайн станка;

— При изготовлении деталей станка применяется лазерная резка, станина сварена и состарена для снятия напряжений в металле и обеспечения высокой точности работы всех механизмов.
ЧПУ управление

Используя машинный интерфейс под управлением Windows, можно использовать систему CAD для импорта чертежей, для быстрого и удобного получения данных из CAD программ.
На станке отсутствует необходимость каждый раз вводить данные сверления.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
В станке используется оригинальная сверлильная группа производства компании Changchuan, известного бренда в отрасли. Сверлильная группа изготовлена в соответствии с международными стандартами. После изготовления группа проходит трехкоординатное тестирование для обеспечения гарантированной точности. http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Процесс сверления

Сверление организовано по принципу оптимизации. Вертикальные и горизонтальные отверстия сверлятся ближайшим, к предполагаемому отверстию, сверлом нужного диаметра.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Верхняя и нижняя сверлильные группы

Программное обеспечение автомитически настраивает верхнюю и нижнюю сверлильную группы на одну координату для сверления сквозных отверстий без образования сколов. Для качественного сверления сквозных отверстий на этом станке не нужно менять скорости вращения сверл и скорость подачи сверлильной группы.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Фрезерование отверстий, изготовление пазов, снятие фасок, фрезерование канавок, фигурных пазов и другая обработка.
http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Мультиосевая ЧПУ система

Усовершенствованная программа, механизм подачи и механизм сверления одновременно объединяются многоканальным интерфейсом, когда станок обрабатывает деталь.

Один раз установив деталь в станок можно просверлить все отверстия с шести сторон и изготовить пазы сверху и снизу, что обеспечит быстрое и эффективное сверление и фрезерование.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Пневматические зажимы детали

Двойной механизм зажима детали автоматически подает деталь в зону обработки, в соответствии с программой сверления производит позиционирование детали для выполнения обработки с высокой точностью.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Боковой прижим детали

Высокоточное позиционирование и боковой прижим детали с автоматической системой хода в зависимости от ширины детали обеспечивает высокую точность.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Сканер штрих и QR кодов

Сканер автоматически идентифицирует штрих коды или QR коды для загрузки соответствующего графического файла и вызывает ЧПУ программу для обработки.

Легко разработайте программное обеспечение для разборки заказов, которым легко управлять, и обычные работники могут быстро приступить к работе.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Автоматическое компрессионное устройство
Согласно программе компьютерного управления, заготовка автоматически прижимается при сверлении, а средняя компрессионная часть использует режим направленного колеса для достижения позиционирования при обработки с высокой точностью.		 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Устройство для контроля размера детали

Автоматически определяет соответствующий размер детали, чтобы предотвратить ошибки при подаче детали не соответствующего размера.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Стол с воздушной подушкой

Подача деталей осуществляется по пневматическому столу с плавающими шариками для защиты поверхности детали и предотвращения царапин, что делает легкой и удобной подачу деталей даже большого веса.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Система управления

— Тайваньский ЧПУ Baoyuan основан на модульной программно-аппаратной платформе, использующей промышленную шину Ethernet
Технологии, от элементов управления движением до серводвигателей, мониторинг системных сигналов, системы управления;

— Унифицированная система ЧПУ;

— Основная зона, вспомогательная зона, задняя зона выгрузки, управление движением, унифицированное управление датчиками;

— Всестороннее управление и мониторинг станка, быстрое устранение неисправностей и сокращение количества отказов. Хранение данных при отключении питания в режиме реального времени, удаленная диагностика машины, обновление и резервное копирование.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Редуктор Тайвань CUHK, Taibang, Zhuo Lan
Точное позиционирование, используются встроенные роликовые подшипники, а основными подшипниками являются конические игольчатые подшипники для достижения высокой нагрузки.		 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Оптоволоконный оптический сенсор Autonics Корея

Точное определение длины детали,  для точного озиционирования детали и пакета сверл, время отклика (HSP) 100 мкс (FINE) 250 мкс, различные режимы выбираются для адаптации к различным
условиям, с функцией взаимной защиты от помех.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Инвертор Inovance
Встроенный высококачественный интеллектуальный векторный инвертор с встроенными режимами управления двигателем. Поддерживает функции ПЛК до 5000 шагов.Может гибко удовлетворять потребности различных приложений.Инновационный дизайн защиты от нагрева, более экологичный.		 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Пневмораспределители Niumes Италия

PNEUMAX импортируется с оригинального завода и может эксплуатироваться в условиях вакуума и различных условий рабочего давления. Пневмораспределитель может быть непосредственно объединен с наиболее часто используемыми системами.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
Точные линейные направляющие Rost

Очень хорошая пылезащитная конструкция, а направляющая не имеет ограничений по длине обрабатываемого
материала.

 http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:http:TD-612KJ
